Visualización
Visualización de la vista 3D
El menú Visualización dice cómo se mira el modelo 3D: su estilo de caras (sombreado, rayos X o alámbrico), sus sombras y su oclusión ambiental, su enfoque desde una axonometría plana hasta una perspectiva amplia, y los cortes que lo abren. Son elecciones de su pantalla, nunca del proyecto, y nada de lo que ajuste aquí cambia el modelo.
Qué es
El menú Visualización reúne la manera en que se muestra el modelo 3D. Se abre desde su botón en la barra de la vista 3D, cuyo ícono muestra el estilo de caras en uso, o desde Ver, Visualización…. Contiene:
- Estilo de caras, tres opciones lado a lado. Sombreado muestra cada superficie en un gris claro con sus aristas, iluminada por una luz de estudio que gira con la vista. Rayos X vuelve translúcidas las superficies y muestra todas las aristas a través de ellas. Alámbrico muestra solo las aristas.
- Sombras, las sombras que proyecta el sol. En una vista de modelado se mantienen a media intensidad.
- Oclusión ambiental, un oscurecimiento suave donde se juntan las superficies, que hace que se lean las esquinas y los nichos.
- Enfoque, un control de 0 a 60. En 0 la vista es axonométrica: las líneas paralelas siguen paralelas. De 1 a 60 es una perspectiva con ese ángulo de visión, más amplia a medida que crece el número. El encuadre se conserva al pasar de una a otra.
- Corte, una lista de todos los cortes que ofrece el proyecto: el corte de planta de cada nivel, y cada corte del proyecto por su letra. Marque cualquiera de ellos, solo o junto con otros, y el modelo se corta ahí.
- Planos de corte, que muestra u oculta en la vista los marcos naranjas de los cortes.
Todo se recuerda en este navegador o en esta computadora, así que la vista 3D se abre como usted la dejó.
Cuándo usarlo
- Para ver dentro del modelo con rayos X, o revisar solo las líneas con alámbrico.
- Para apagar las sombras o la oclusión ambiental en una computadora lenta, o encenderlas para una imagen.
- Para mostrarle una perspectiva a un cliente, o una axonometría plana para medir a ojo.
- Para cortar el modelo en un nivel, para ver un piso desde arriba, o en un corte.
Los pasos
Abra el menú. Haga clic en el botón Visualización de la barra de la vista 3D, o elija Ver, Visualización….

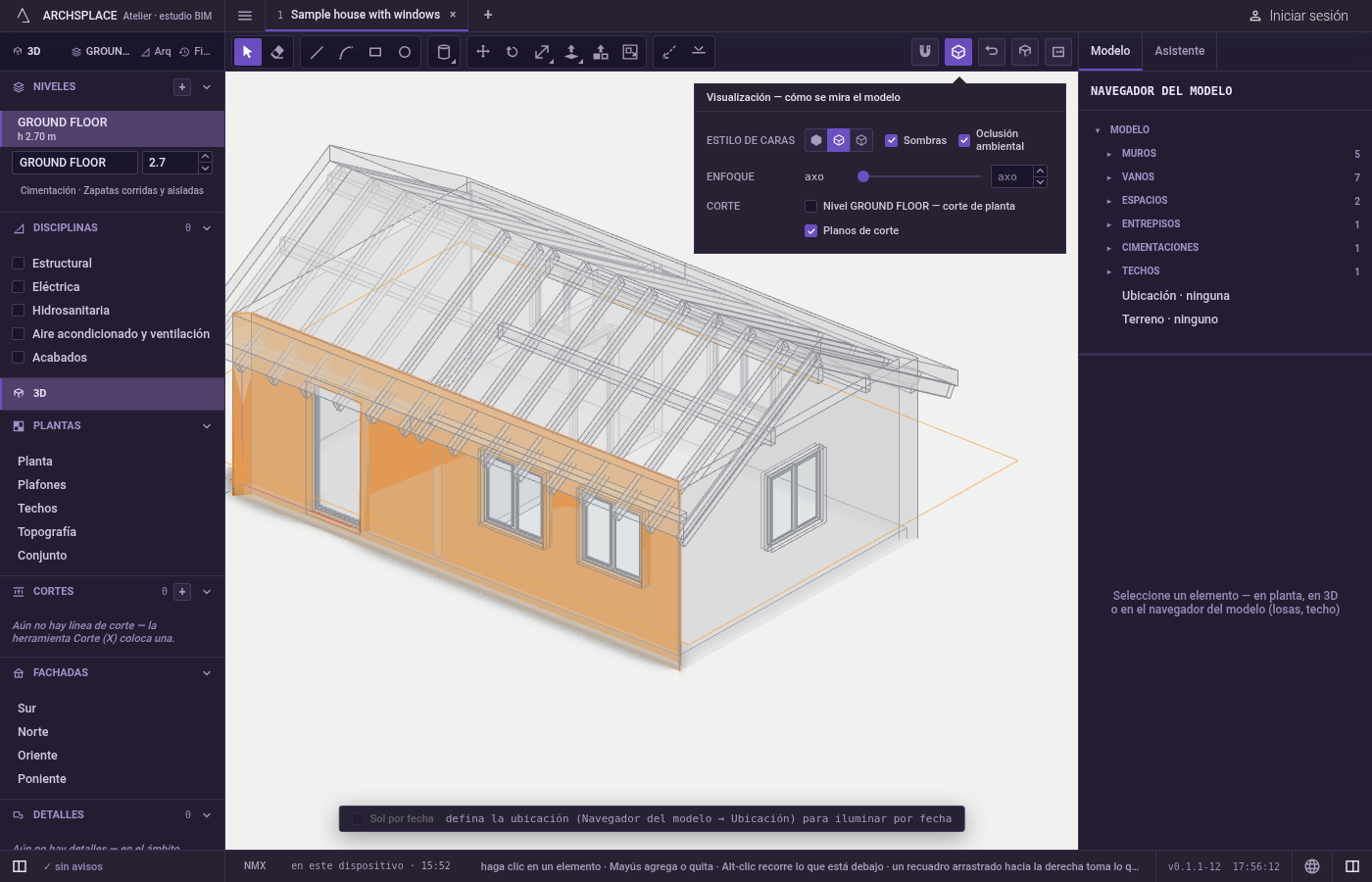

Elija el estilo de caras. Haga clic en Sombreado, Rayos X o Alámbrico.

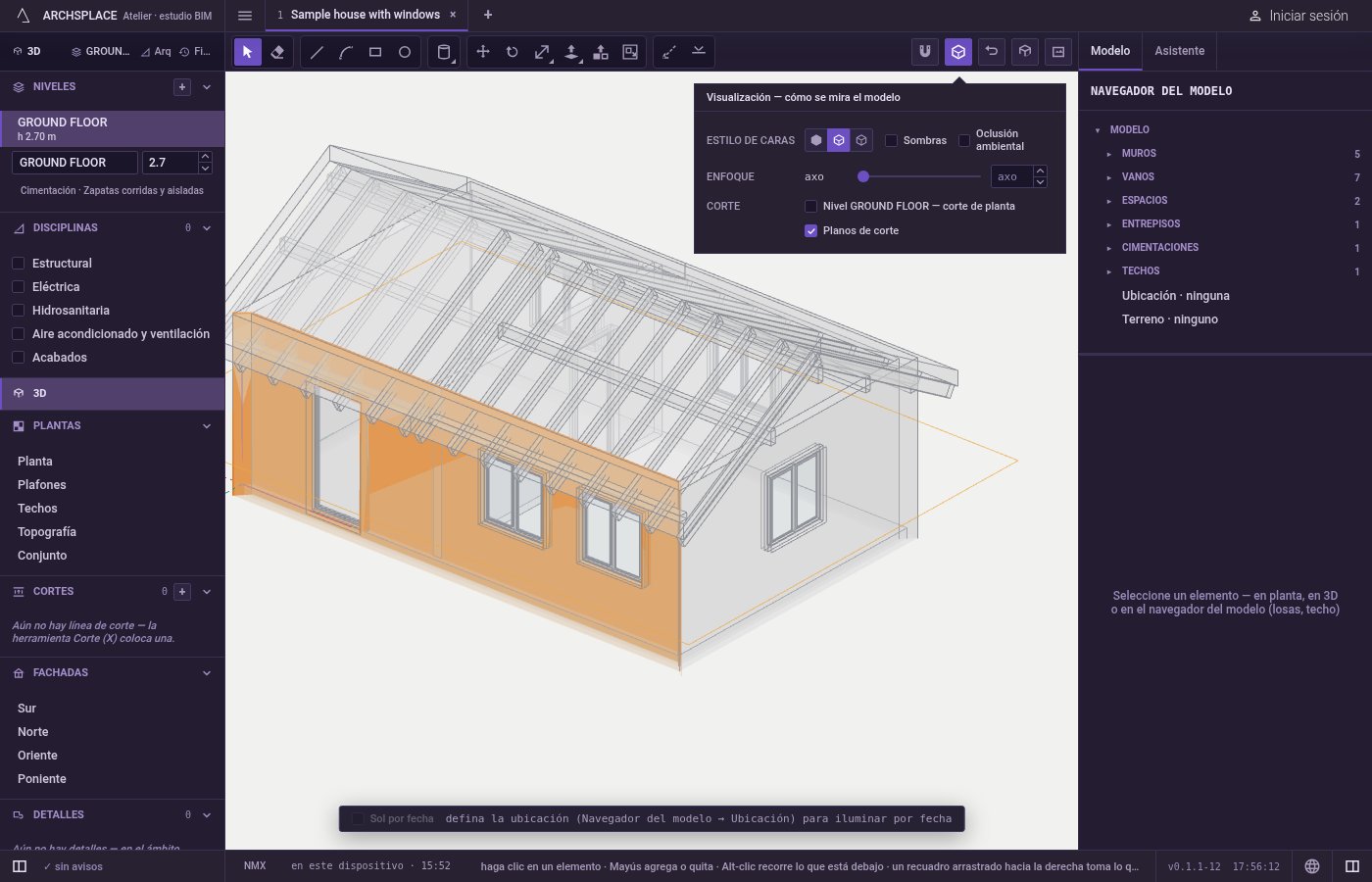

Ajuste la luz. Marque o desmarque Sombras y Oclusión ambiental.

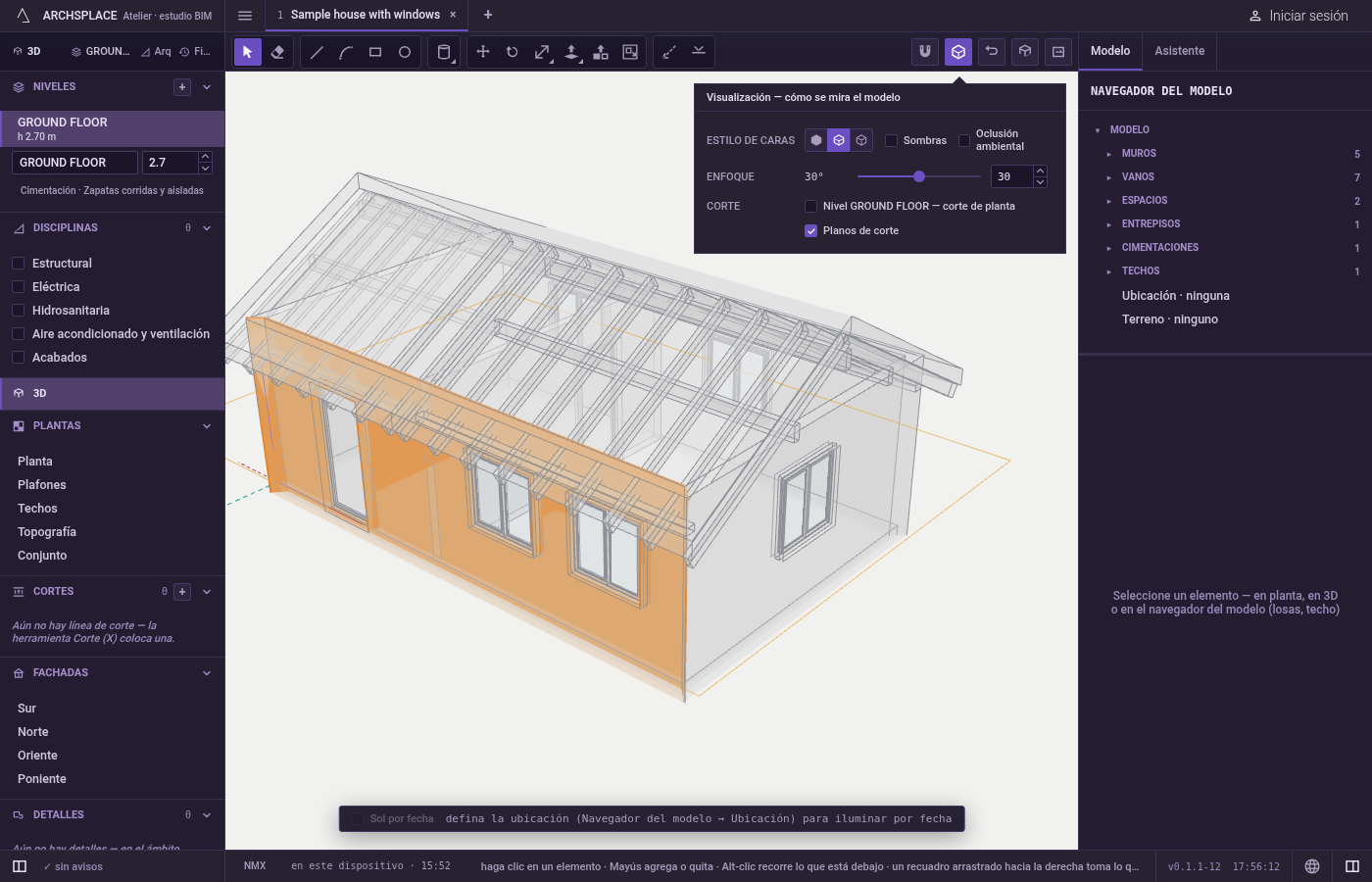

Ajuste el enfoque. Arrastre el control, o escriba un número de 0 a 60. Deje el campo vacío, o escriba 0, para la axonometría.

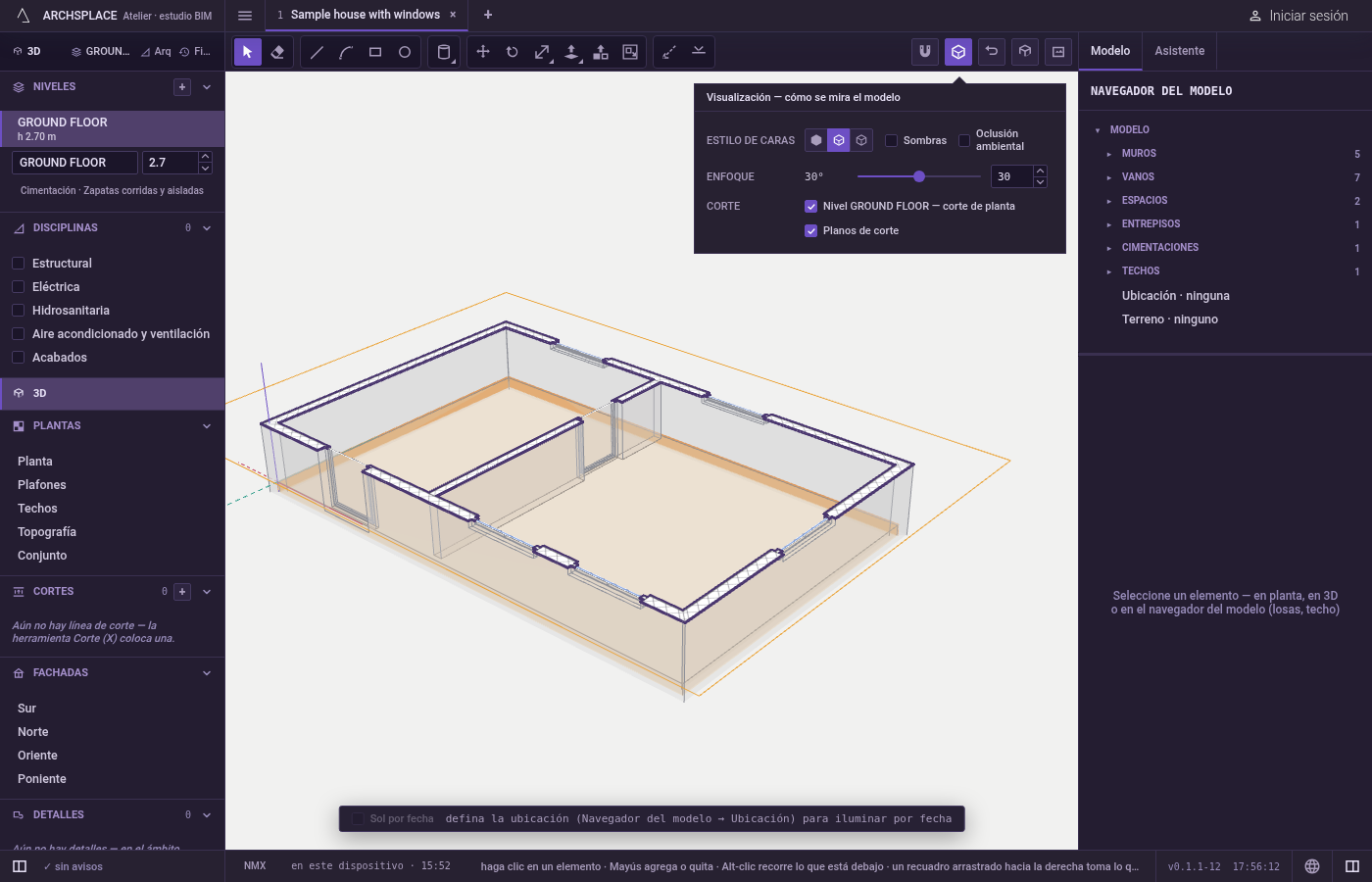

Elija los cortes. Marque los niveles y los cortes que deben cortar el modelo. Marque Planos de corte para ver sus marcos en la vista, donde un clic en un marco lo selecciona y un doble clic activa o desactiva su corte.

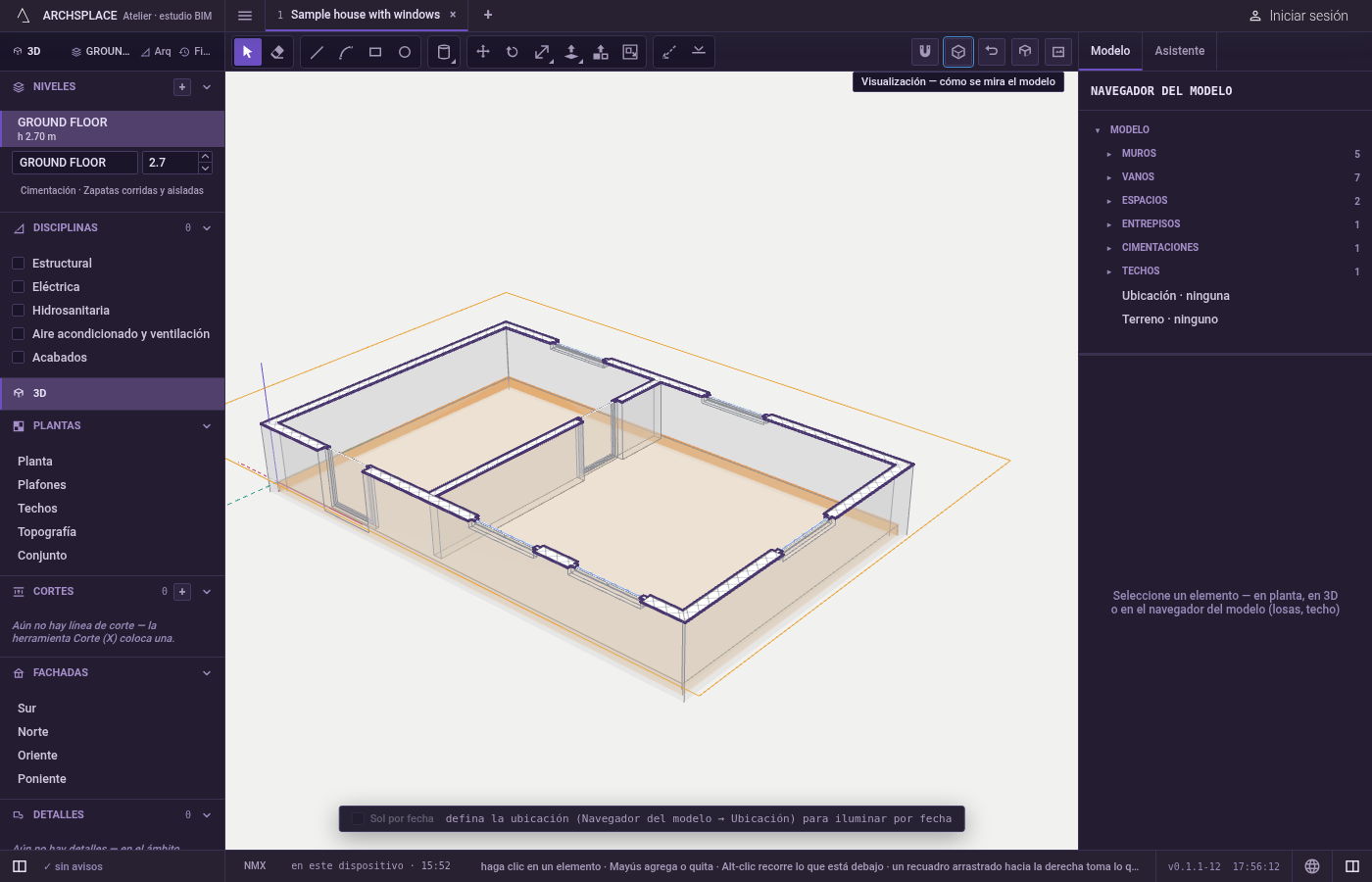

Cierre el menú. Presione
Esc, haga clic fuera de él o use su botón de cerrar.
Qué rechaza
- Un enfoque fuera de 0 a 60. Un valor escrito se mantiene dentro de ese rango.
- Mover el marco de un nivel. La altura de un nivel se define en la lista de Niveles; arrastrar su marco se rechaza con un aviso.
- Cambiar el modelo. Nada de este menú edita el proyecto; un corte solo oculta lo que está delante de él.
Qué escribe en el contrato
Nada. El estilo de caras, las sombras, la oclusión ambiental, el enfoque y los cortes son elecciones de la vista, guardadas en este navegador o en esta computadora. Los cortes que aparecen en Corte son los del proyecto; se colocan con la herramienta Plano de corte o se dibujan en la planta.
Relacionado
Preguntas frecuentes
¿Cómo veo a través de los muros en la vista 3D?
Abra el menú Visualización y elija Rayos X en Estilo de caras. Todas las superficies se vuelven translúcidas y todas las aristas se ven a través de ellas. Alámbrico muestra solo las aristas.
¿Cómo cambio entre axonometría y perspectiva?
Use el control de enfoque del menú Visualización. En 0 la vista es axonométrica, sin punto de fuga; de 1 a 60 grados es una perspectiva, más amplia a medida que crece el número. El encuadre se conserva al cambiar.
¿Cómo corto el modelo 3D a la altura de un piso?
En el menú Visualización, en Corte, marque el corte de planta de ese nivel. El modelo se corta donde se corta la planta de ese nivel. Pueden estar activos varios cortes a la vez, de niveles y de cortes del proyecto.
¿Estos ajustes se guardan en mi proyecto?
No. Se recuerdan en este navegador o en esta computadora y se aplican a todos los proyectos que abra; el proyecto en sí nunca cambia.
