Desfase en el editor de piezas

Desfase dibuja una copia paralela de una junta a una distancia que usted escribe, o pasando por un punto en el que hace clic, del lado que elige. Se repite hasta que presiona Esc, y con juntas seleccionadas las desfasa todas a la vez.

Qué es

Desfase hace una copia paralela de una junta: una línea junto a una línea, un arco más chico o más grande alrededor del mismo centro, un rectángulo dentro o fuera de un rectángulo. Usted elige la junta y luego el lado, y la copia se coloca a la distancia que escribió o pasando por el punto en el que hizo clic. Luego la herramienta espera la siguiente junta, conservando la distancia, hasta que presiona Esc.

Es el mismo Desfase de los demás editores del estudio, que aquí actúa sobre las juntas de la pieza.

Cuándo usarlo

Para dibujar una junta doble, o la segunda línea de una cenefa, a una distancia exacta.
Para dibujar una incrustación dentro de un rectángulo o un anillo dentro de un círculo.
Para repetir la misma copia paralela en varias juntas, una tras otra o todas a la vez.

Los pasos

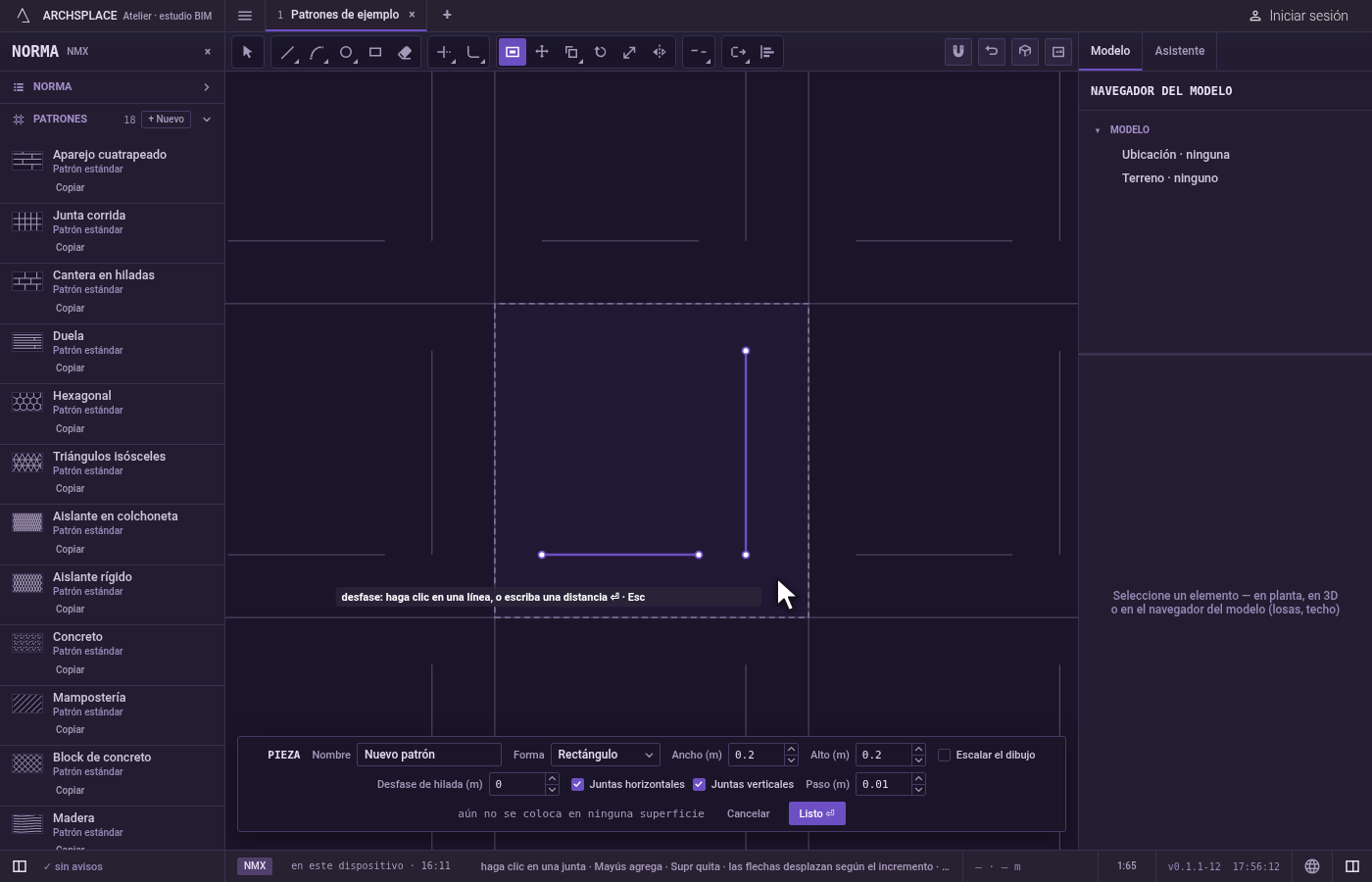

Tome la herramienta. Presione O, o haga clic en Desfase en la barra. La indicación le pide hacer clic en una línea o escribir una distancia.

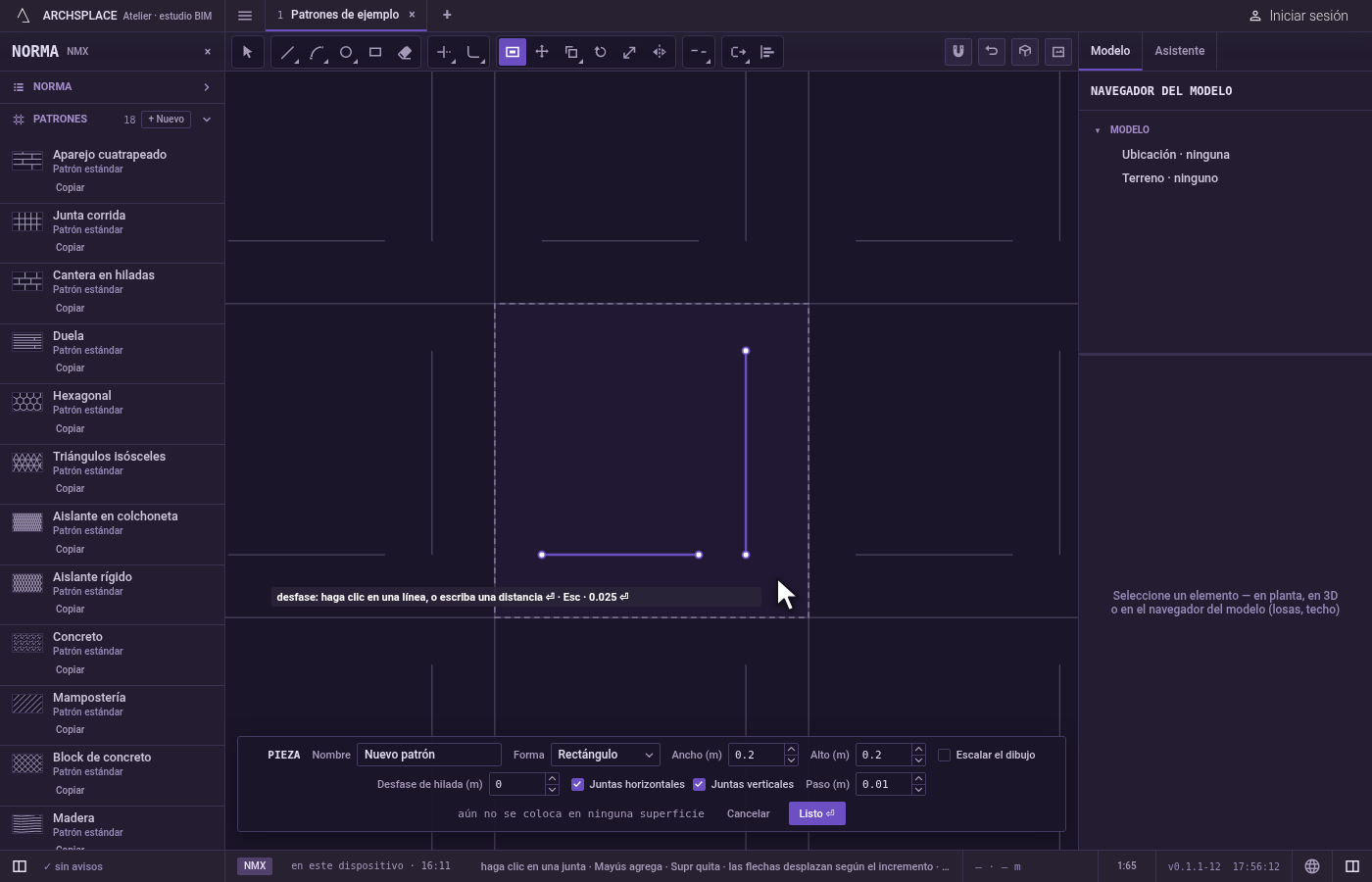

Escriba la distancia, si la sabe. Escríbala y presione Enter. Se queda para todas las copias hasta que escriba otra, y la puede escribir en cualquier momento mientras tiene la herramienta en la mano. Sin una distancia, cada copia pasa por el punto en el que hace clic.

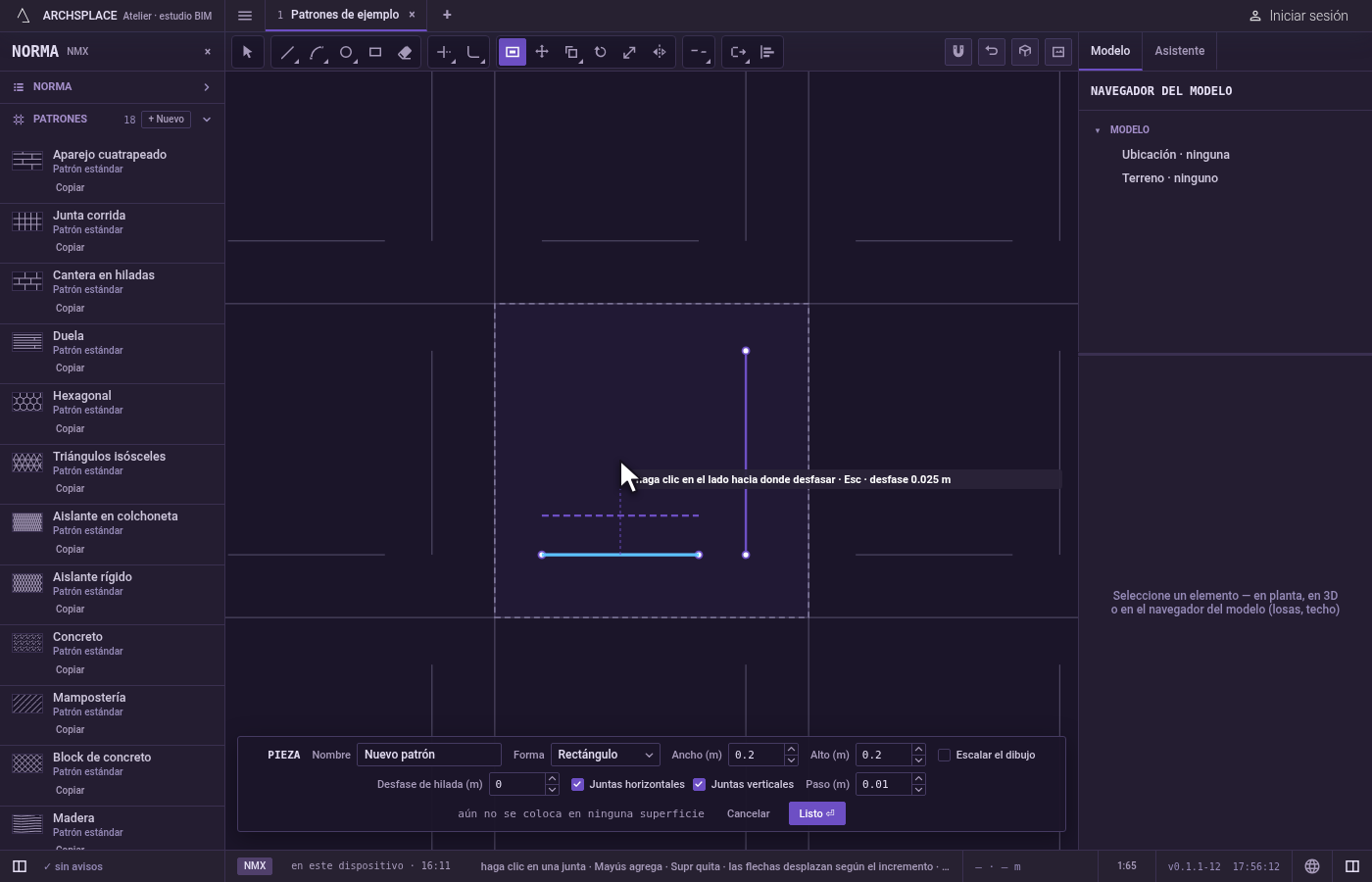

Designe la junta. Haga clic en ella. La designación lee el puntero mismo, no un ajuste, así que en un cruce toma la junta a la que apunta. La junta se queda iluminada.

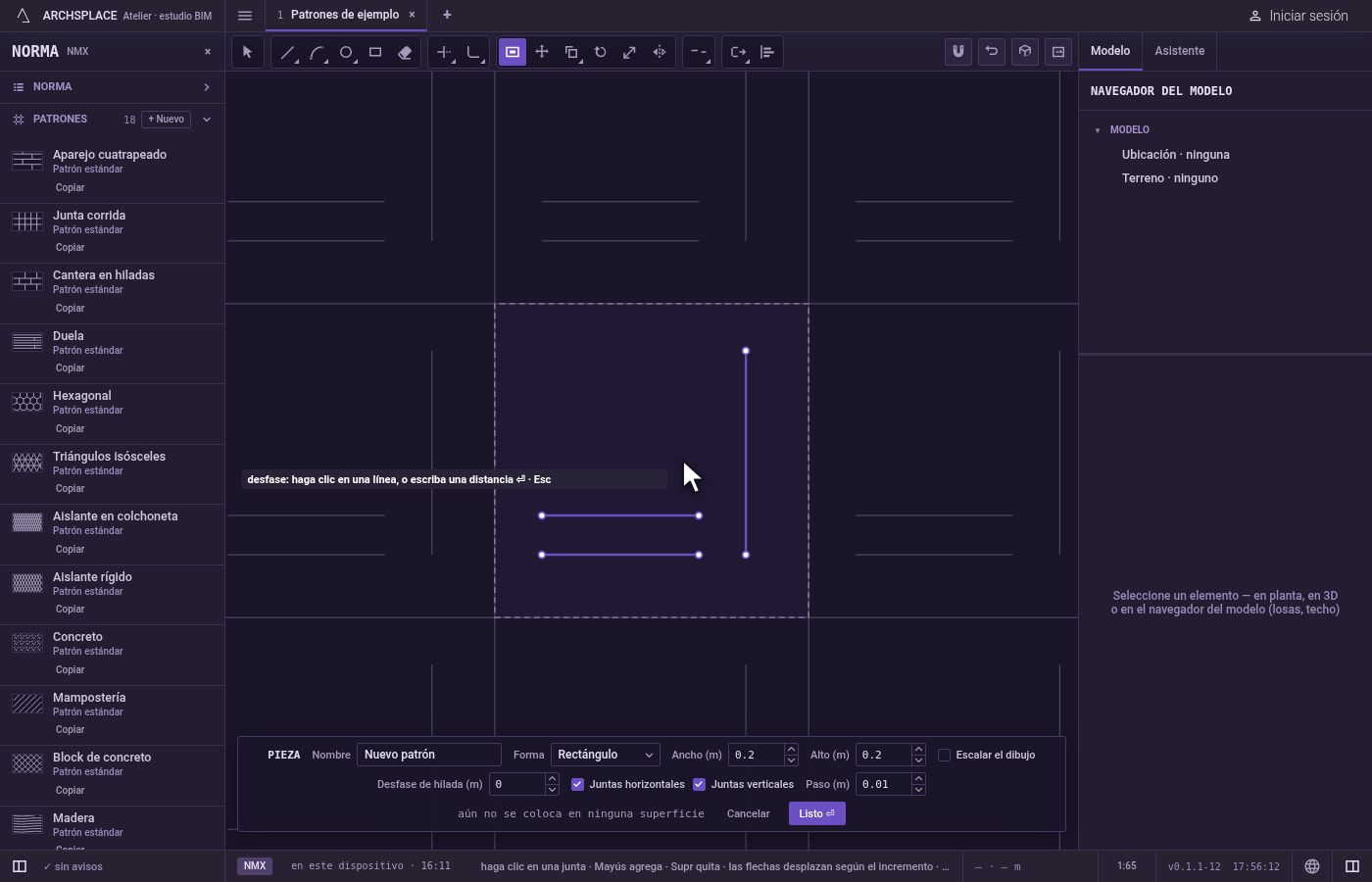

Haga clic en el lado. Una imagen fantasma de la copia sigue al puntero de su lado de la junta, y la indicación muestra su distancia. Con una distancia escrita, haga clic en cualquier parte del lado donde debe ir la copia. Sin ella, haga clic en el punto por donde debe pasar la copia. La copia se coloca, y la herramienta espera la siguiente junta.

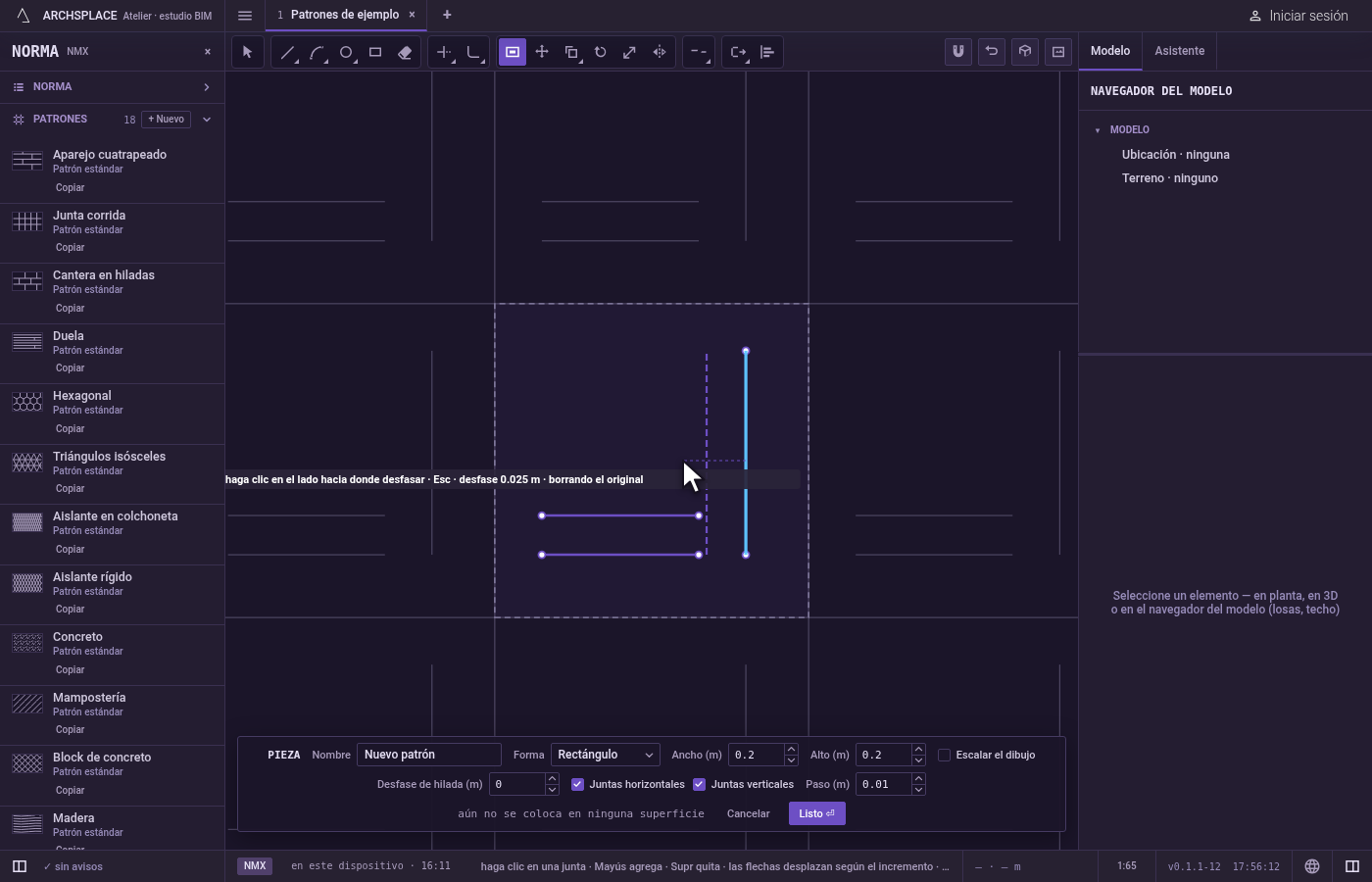

Borre el original, si quiere. Presione E para activar borrar el original: cada copia reemplaza entonces la junta de la que salió. La indicación muestra borrando el original mientras está activado. Presione E otra vez para desactivarlo.

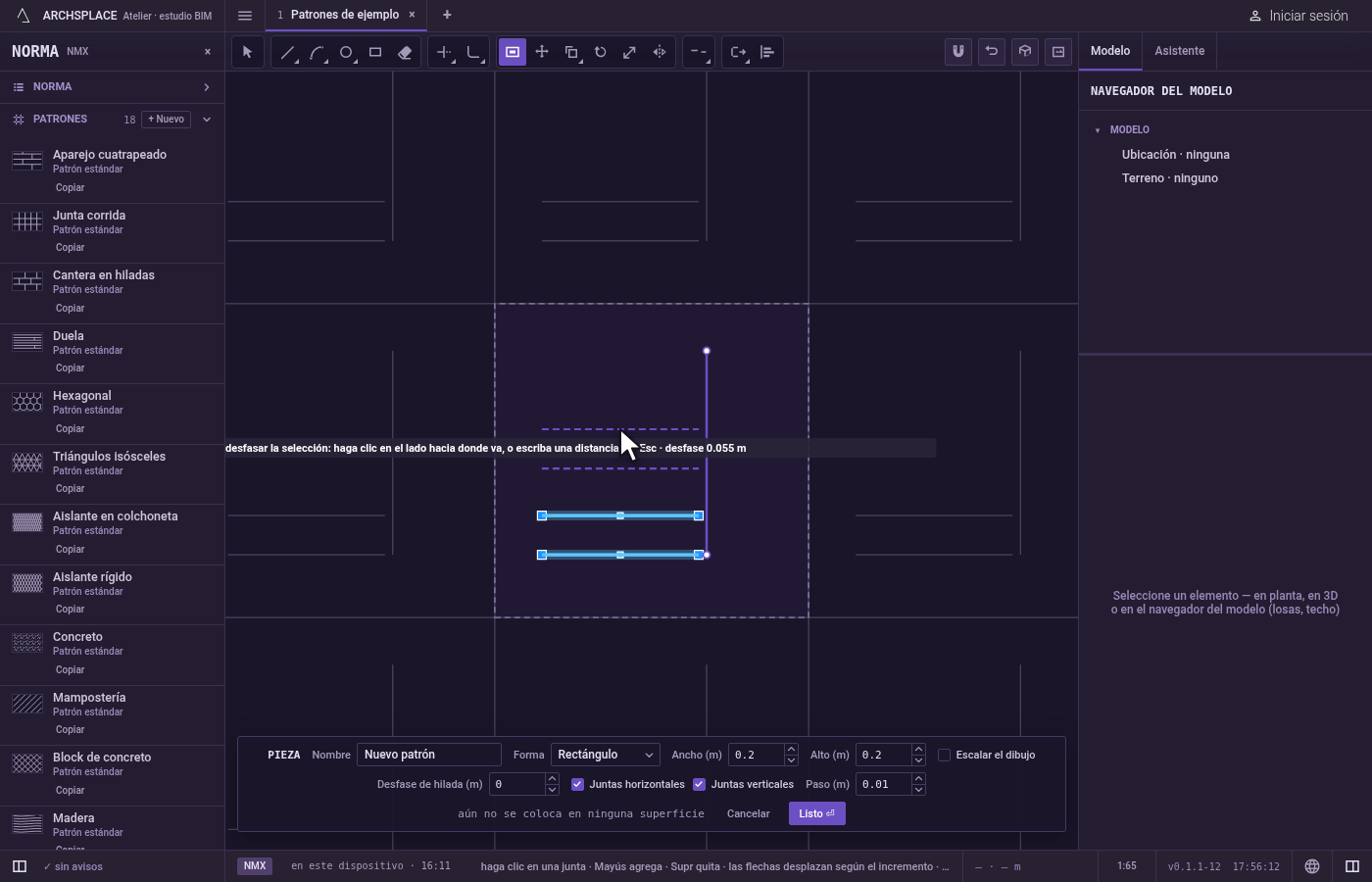

O desfase toda una selección. Seleccione juntas antes de tomar la herramienta. Luego, sin designar ninguna junta, haga clic en el lado: cada junta seleccionada recibe su copia del lado del puntero, todas a una misma distancia, la escrita o la distancia del puntero a la junta seleccionada más cercana.

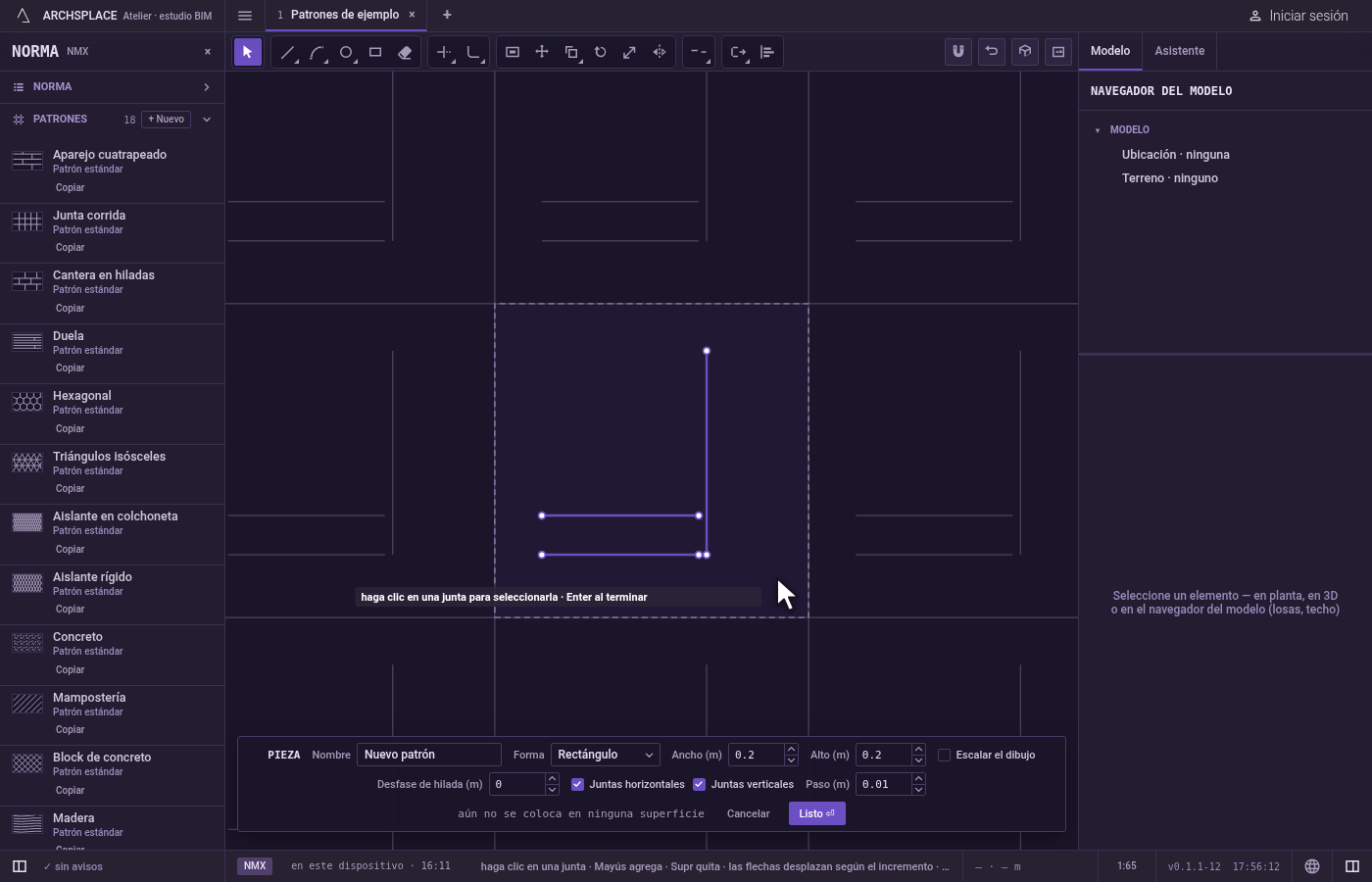

Termine. Esc descarta la junta que designó y luego deja Desfase por Seleccionar. Ctrl+Z deshace la última copia. Presione Listo en la barra al pie para entregar la pieza.

Qué rechaza

Un clic sobre nada. No designa nada, y la indicación dice no hay nada que desfasar ahí.
Un lado sin distancia. Un clic sobre la junta misma, sin distancia escrita, no hace ninguna copia.
Un arco que desaparecería. Desfasar un arco o un círculo tan hacia dentro que se reduciría a nada se rechaza con este arco se reduciría a nada.
Una copia que sale de la pieza. Una copia recta que pasa de la pieza se corta en su borde. Una copia curva o cerrada que quedaría fuera de la pieza se rechaza completa, y el editor dice una forma debe quedar dentro del módulo.
Una distancia de cero o menos. No se toma, y la indicación vuelve a pedir una línea o una distancia.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza, y cada copia como una junta propia. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo hago una copia paralela a una distancia exacta?

Escriba la distancia y presione Enter, haga clic en la junta y luego del lado donde debe ir la copia. La distancia se queda para las copias siguientes hasta que la cambie.

¿Cómo desfaso sin escribir una distancia?

Haga clic en la junta y luego donde debe pasar la copia. La copia pasa por ese punto, y la indicación muestra la distancia mientras se mueve.

¿Puedo mover una junta hacia un lado en lugar de copiarla?

Sí. Presione E para activar borrar el original: se hace la copia y se quita la junta de la que salió. Presione E otra vez para conservar los originales.
