Panel de la norma

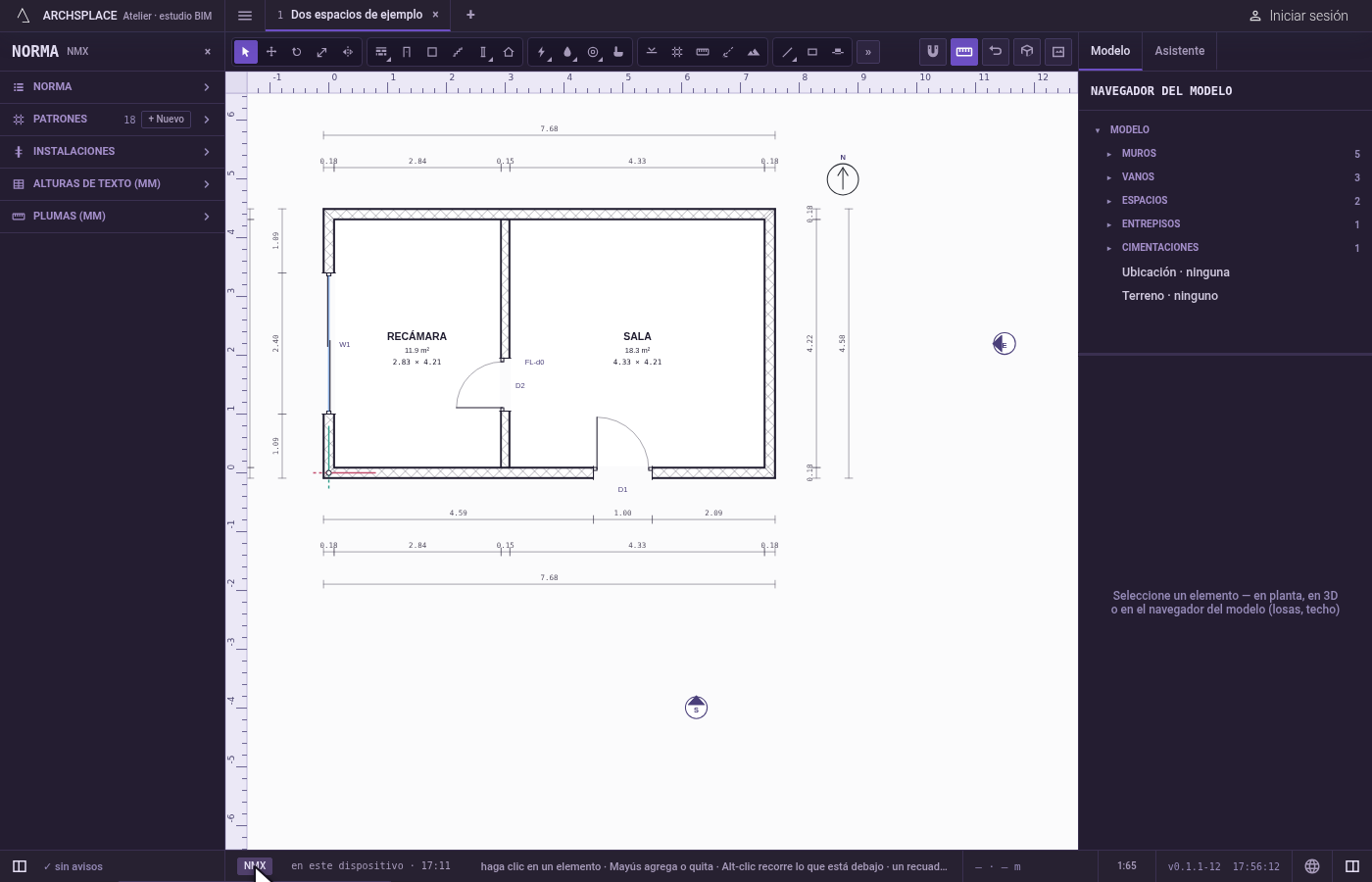

La barra de estado muestra la clave de la norma con la que se diseña el proyecto, como ISO. Un clic en ella abre el panel de la norma en la columna izquierda, en lugar de la barra lateral; un segundo clic, o la × en el encabezado del panel, regresa la columna. El encabezado del panel dice NORMA y la clave. Sus secciones se pliegan cada una bajo su título, plegadas al principio:

• Norma:
• Diseñado bajo: las plantillas disponibles, ISO y una por país, luego las normas de su biblioteca y la que trae integrada el proyecto. Elegir otra primero pregunta, a través del cambio de plantilla.
• Aún sin revisar, cuando la plantilla las lista: las reglas de esa práctica que el atelier no revisa, cada una con su referencia.

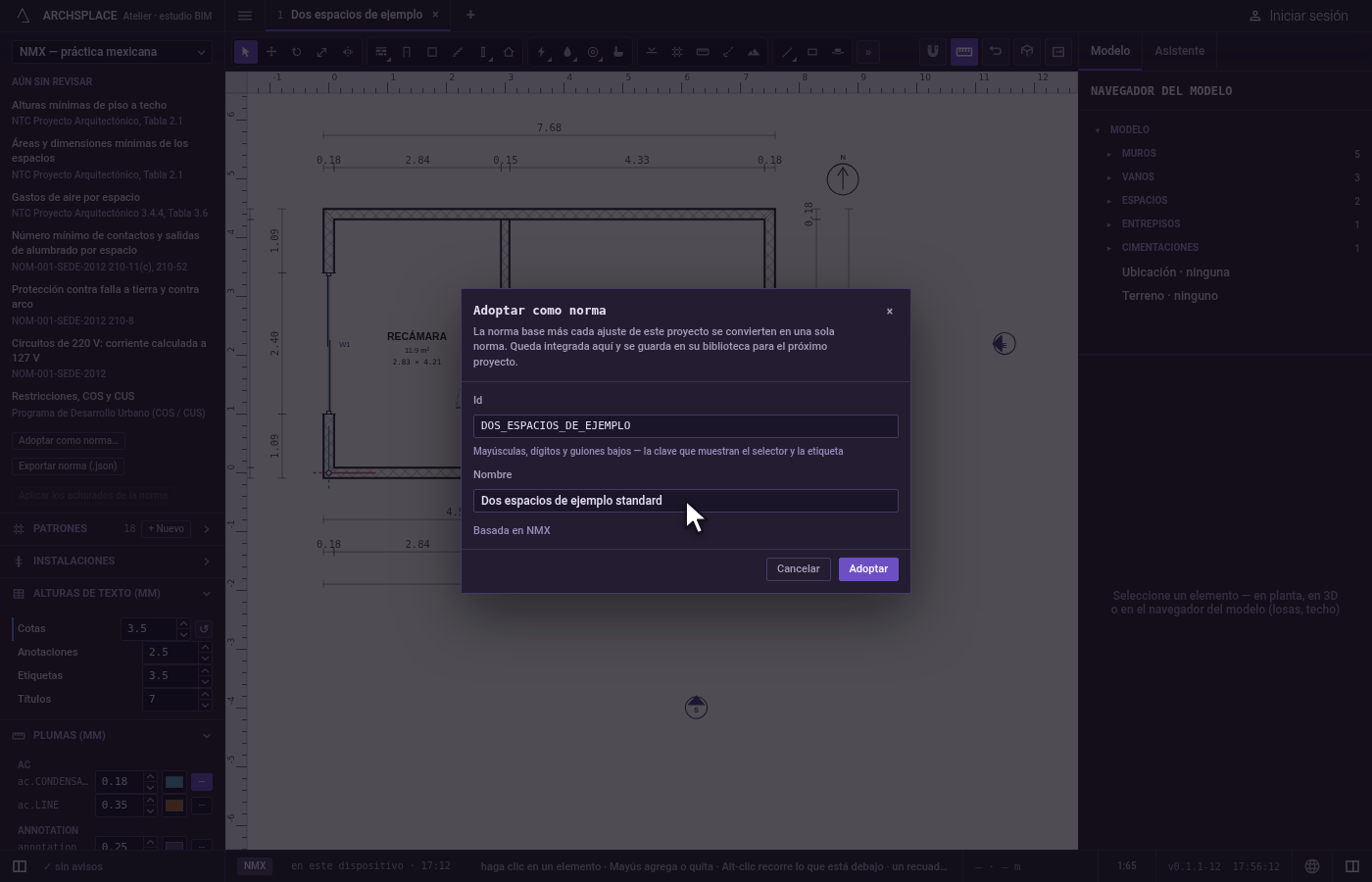

• Adoptar como norma…, que convierte las excepciones del proyecto en una norma propia, y Exportar norma (.json), que escribe como archivo la norma con la que se diseña el proyecto, con sus excepciones integradas.
• Aplicar los achurados de la norma: cada capa de los tipos de muro y de losa propios del proyecto que no indica ningún achurado, o indica uno que la plantilla no tiene, toma el achurado que la norma le da a su material. Aparece en gris cuando no hay ninguno que escribir.
• Patrones: los patrones de la plantilla y los propios del proyecto, con su cantidad y + Nuevo. Su propia página lo cuenta todo.
• Instalaciones: las opciones del proyecto para Eléctrica, Hidrosanitaria y Aire acondicionado y ventilación, las mismas que ofrece el cuadro de diálogo Nuevo proyecto.
• Alturas de texto (mm): las alturas de las Cotas, las Anotaciones, las Etiquetas y los Títulos de los dibujos, en milímetros sobre el papel.

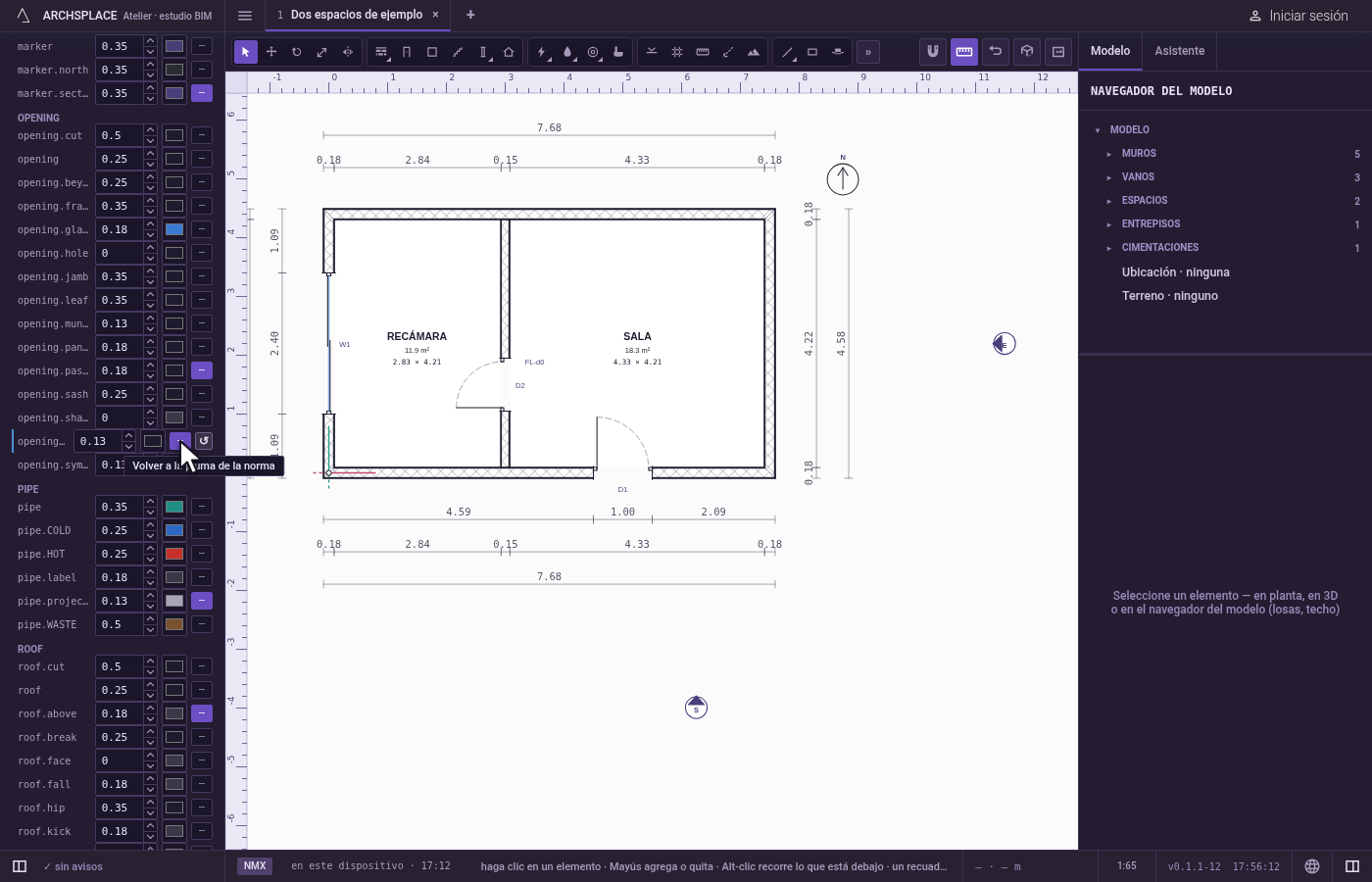

• Plumas (mm): todas las plumas de la plantilla, agrupadas bajo la familia que dibujan, como muro o vano. Cada renglón da la clave de la pluma, su grosor en milímetros, su color y ┄, que la vuelve discontinua o continua.

Una altura o una pluma que el proyecto cambió aparece marcada, con ↺ para regresar al valor de la norma. Cada dibujo y cada impresión siguen un cambio de inmediato.

• Para hacer más grandes o más chicas las cifras de las cotas, las etiquetas o los títulos en todos los dibujos.
• Para cambiar el grosor, el color o el trazo de una pluma.
• Para conservar las plumas y las alturas de texto de un despacho como norma para los siguientes proyectos.
• Para ver qué reglas de un país no revisa el atelier.
• Para definir cómo se trazan las instalaciones del proyecto.

Cada cambio es un solo paso que un solo Ctrl+Z revierte. Hasta que se adopta, un cambio es una excepción del proyecto, en graphics: text contiene cada altura cambiada, en milímetros, y pens cada pluma cambiada, solo con su weight, su color o su dash como los definió, [2, 1] para discontinua y [] para continua. ↺ quita la excepción.

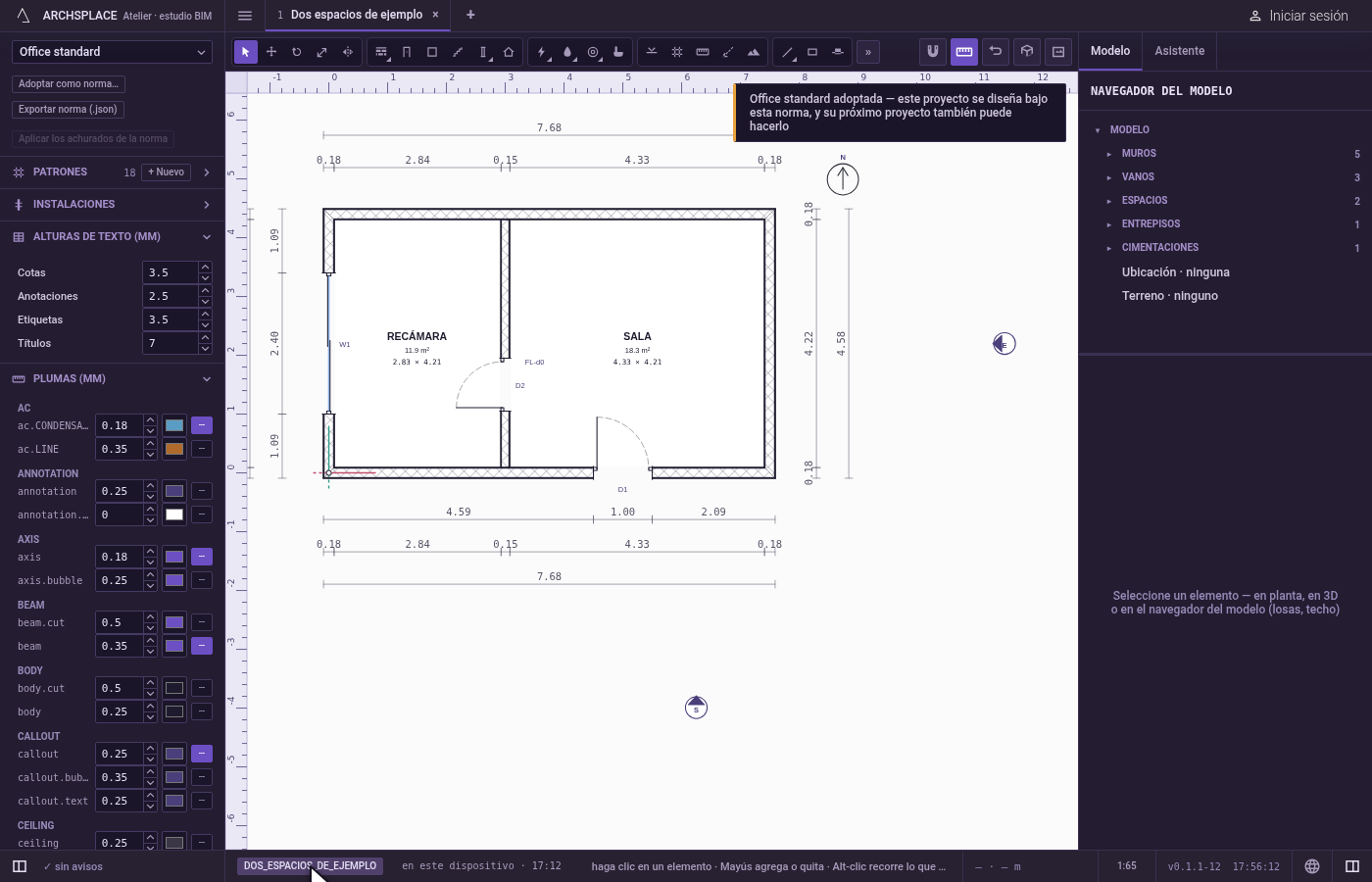

Adoptar integra las excepciones y los patrones propios del proyecto en una norma nueva, la integra completa como standardTemplate, la nombra en standard, y saca graphics del contrato. Su biblioteca en este navegador también la conserva, y eso no es el contrato. Diseñado bajo escribe standard, a través del cambio de plantilla. Aplicar los achurados de la norma escribe el pattern de las capas en los wallTypes y slabTypes del proyecto. Instalaciones escribe electrical, hydraulic y ventilation. Exportar norma (.json) escribe un archivo, nunca el contrato.
