Cortes y fachadas

Los cortes y las fachadas son dibujos que el estudio calcula a partir del modelo. Nunca se dibujan línea por línea: cada vez que cambia el modelo, el corte o la fachada se vuelven a dibujar a partir de él, así que un muro que mueve en la planta se mueve en todos los cortes a la vez.

Un corte parte de una línea de corte en la planta. Cada muro que cruza el plano vertical se corta exactamente donde el plano pasa por su desplante, con el ángulo en que está el muro, y sus capas se dibujan una junto a otra, cada una con el achurado que su plantilla le da a ese material. Las losas se cortan por su contorno real a esa profundidad, así que una losa en L cortada por un brazo tiene el ancho de ese brazo. Las zapatas también se cortan por sus capas, y el terreno que cruza el plano es un perfil cortado debajo de todo, achurado como tierra o roca. Más allá del plano, las caras que quedan frente a la vista se dibujan en proyección y sombreadas como en una fachada: el exterior del edificio donde el plano queda fuera de él, el recubrimiento de los espacios donde mira hacia ellos, con las caras más profundas pintadas primero para que nada se vea a través de lo que está delante.

Una fachada es el edificio visto de frente desde un lado. Las cuatro fachadas, norte, sur, oriente y poniente, siempre existen. Cada una dibuja las caras que miran hacia su lado, del ancho del paño exterior de la planta, recorta lo que un techo delante de un muro oculta, y dibuja el terreno cercano sobre la fachada por debajo del nivel del terreno, con el terreno lejano detrás del edificio.

Los dos tipos de dibujo se acotan igual que las plantas. Debajo del dibujo, cadenas de cotas dan los vanos y los macizos, los muros de paño a paño y el ancho total. A la derecha, el nivel de cada piso, las losas, los apoyos y las cumbreras de los techos y la altura total. Un corte también da los repisones y los dinteles de los vanos que corta. Los ejes a escuadra con la vista atraviesan el dibujo con su globo arriba, los demás cortes que cruzan la vista se dibujan como su línea de trazo y punto con su letra, y el dibujo nombra los vanos, los espacios que corta y los niveles en sus cotas de nivel.

• Para revisar cómo se encuentran muros, losas, techo y terreno, con todas las capas de cada muro a la vista.
• Para mostrarle una fachada a un cliente, con sus vanos, sus techos y el terreno delante.
• Para preparar los cortes y las fachadas de un juego de planos, recortados a lo que necesita cada plano.

El dibujo mismo nunca se escribe: se calcula a partir del modelo cada vez que se muestra. Lo que guarda el contrato es dónde está cada corte y cómo se recorta cada vista.

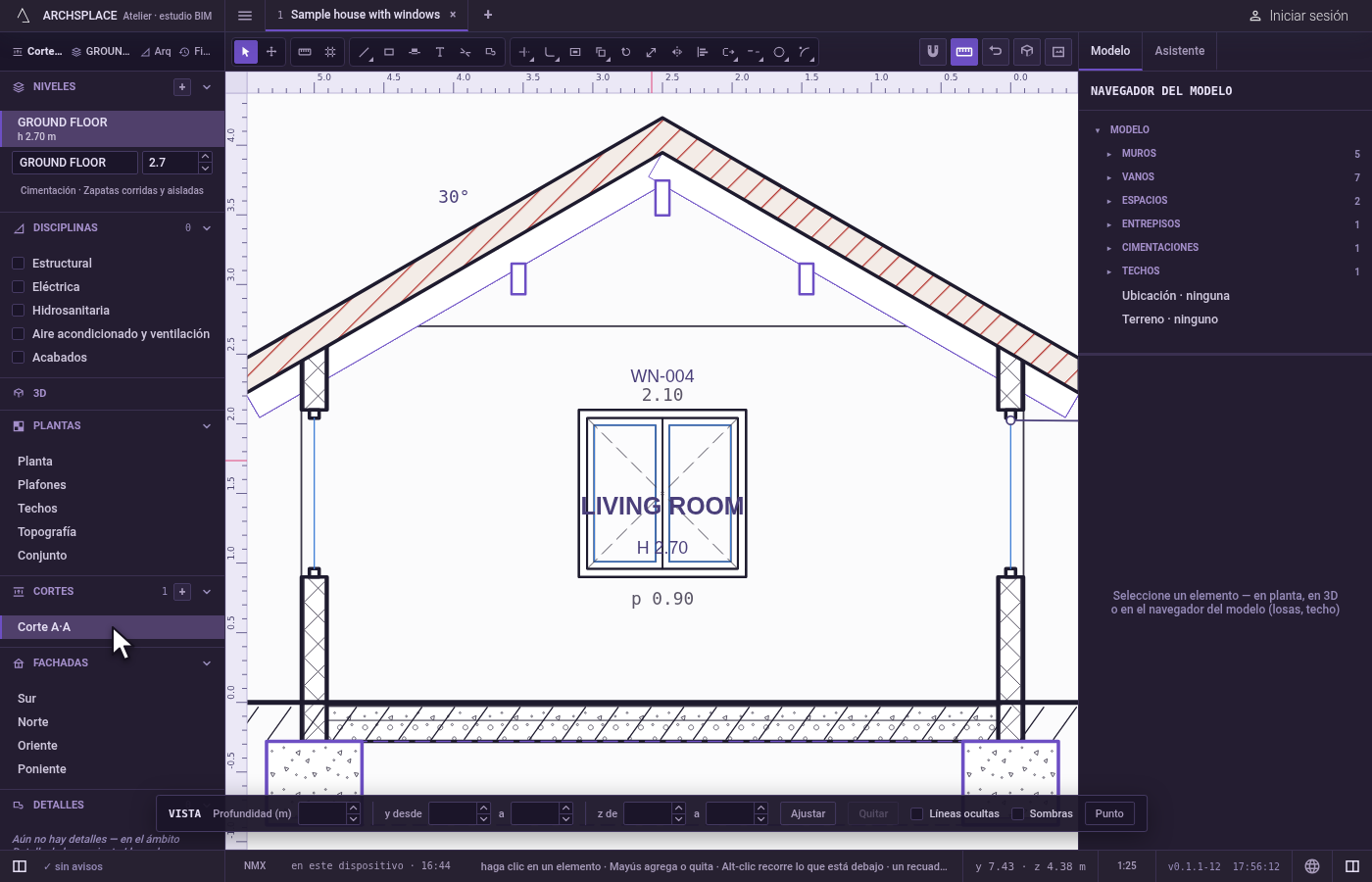

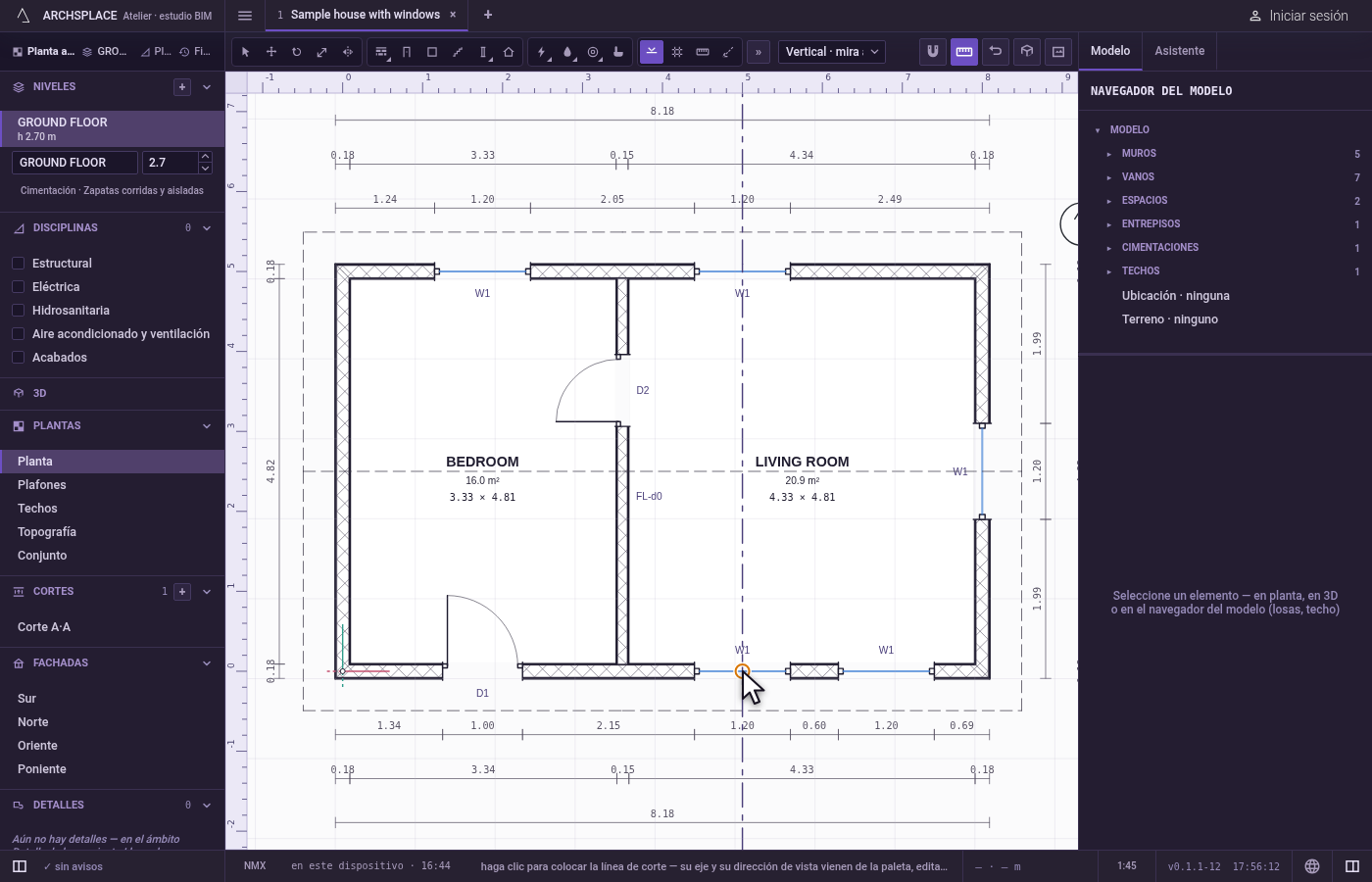

La herramienta Corte agrega un registro a la lista stations del contrato: su eje, dónde está en metros, su letra y hacia dónde mira.

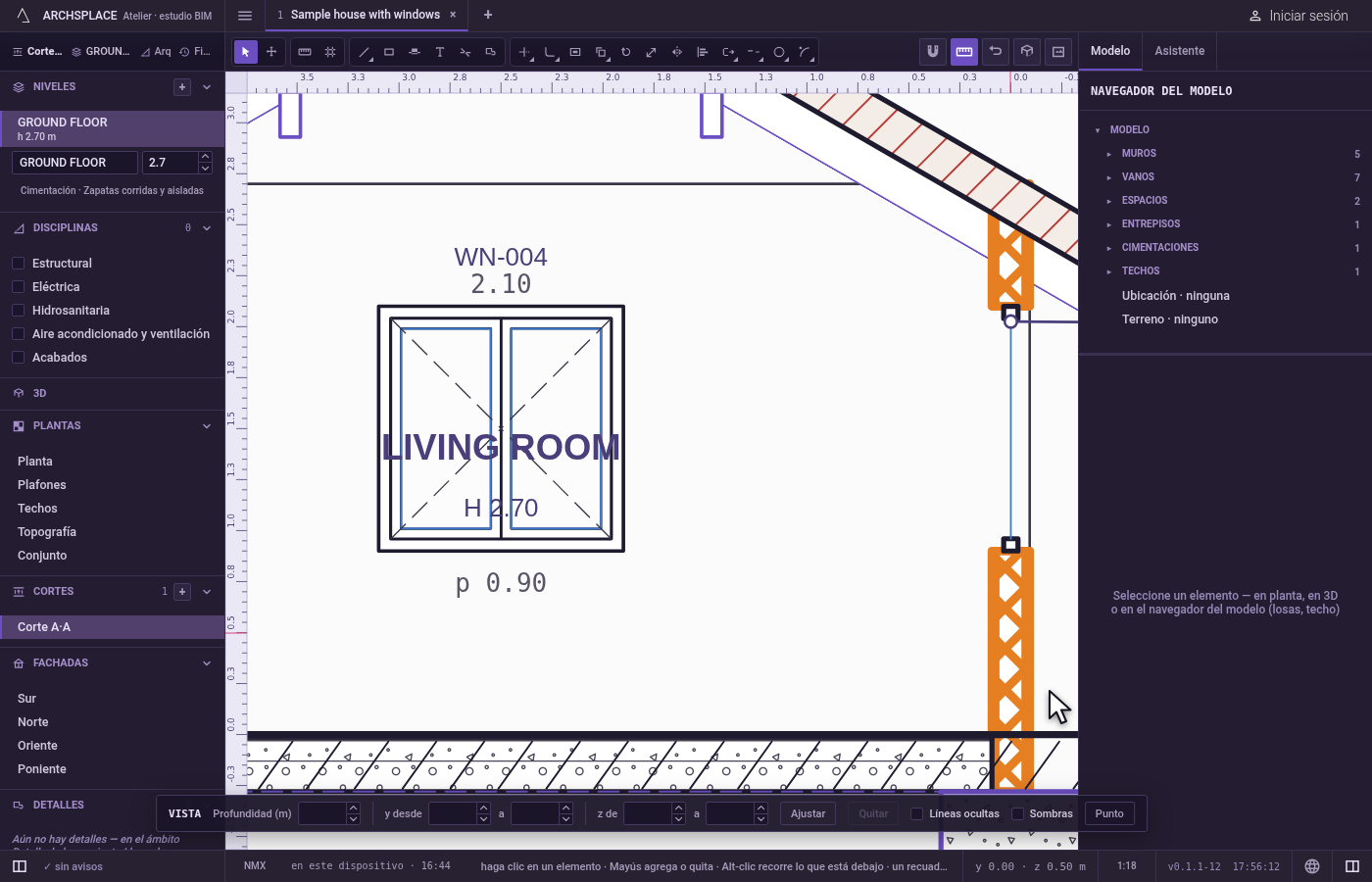

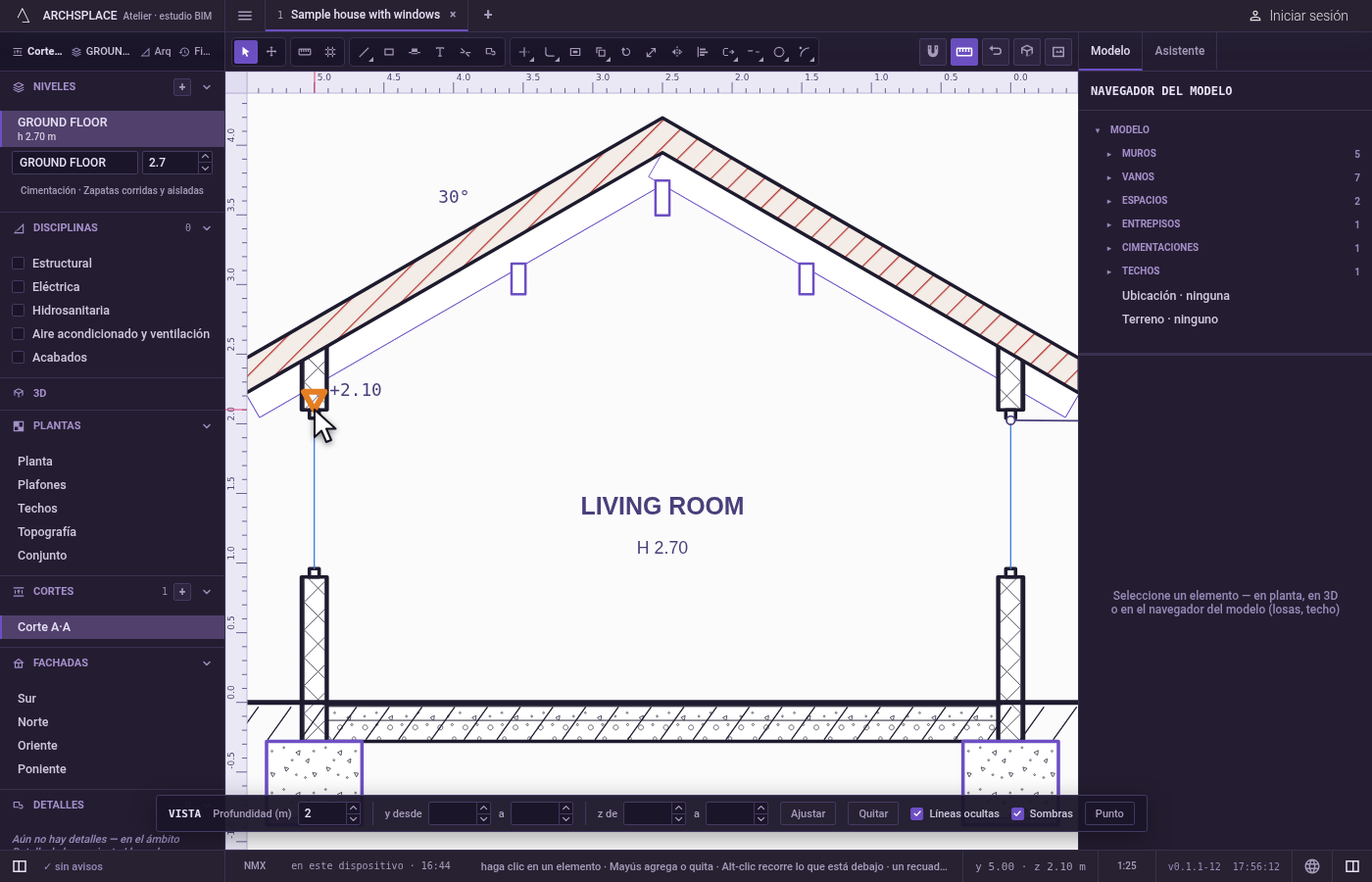

El recorte y las elecciones de la vista se escriben en ese mismo registro: depth, span (dos valores a lo largo de la línea de corte), heights (dos alturas absolutas), hidden: true, shadows: true y spots, cada uno un punto [u, z] a lo largo de la línea de corte y hacia arriba. Una fachada guarda las mismas claves en elevations, por su lado: { "elevations": { "S": { "depth": 6, "hidden": true } } }. Una fachada sin nada propio no se escribe en absoluto, y Quitar borra depth, span y heights.
