Trabe
Trabe dibuja una trabe entre dos clics, con la sección elegida junto a las herramientas, bajo el techo del nivel. Sus extremos se unen a los extremos de otras trabes como se unen los muros, y su tamaño se ajusta después en su panel.
Qué es
Trabe dibuja una trabe recta de un punto a otro. La lista junto a las herramientas ofrece cuatro secciones, ancho por peralte: 15 por 40, 20 por 50, 25 por 60 y 30 por 70 centímetros. La trabe va bajo el techo del nivel donde se dibuja.
Una trabe es un elemento lineal, como un muro o una tubería: un extremo que usted pone sobre el extremo de otra trabe se une a él, las trabes seleccionadas muestran puntos de control donde se juntan, y una unión se mueve con todas las trabes que se juntan ahí.
Cuándo usarlo
- Para salvar el claro entre columnas de una retícula estructural.
- Para cargar una losa sobre un vano o un espacio grande.
- Para volver a dibujar las trabes de un edificio levantado.
Los pasos

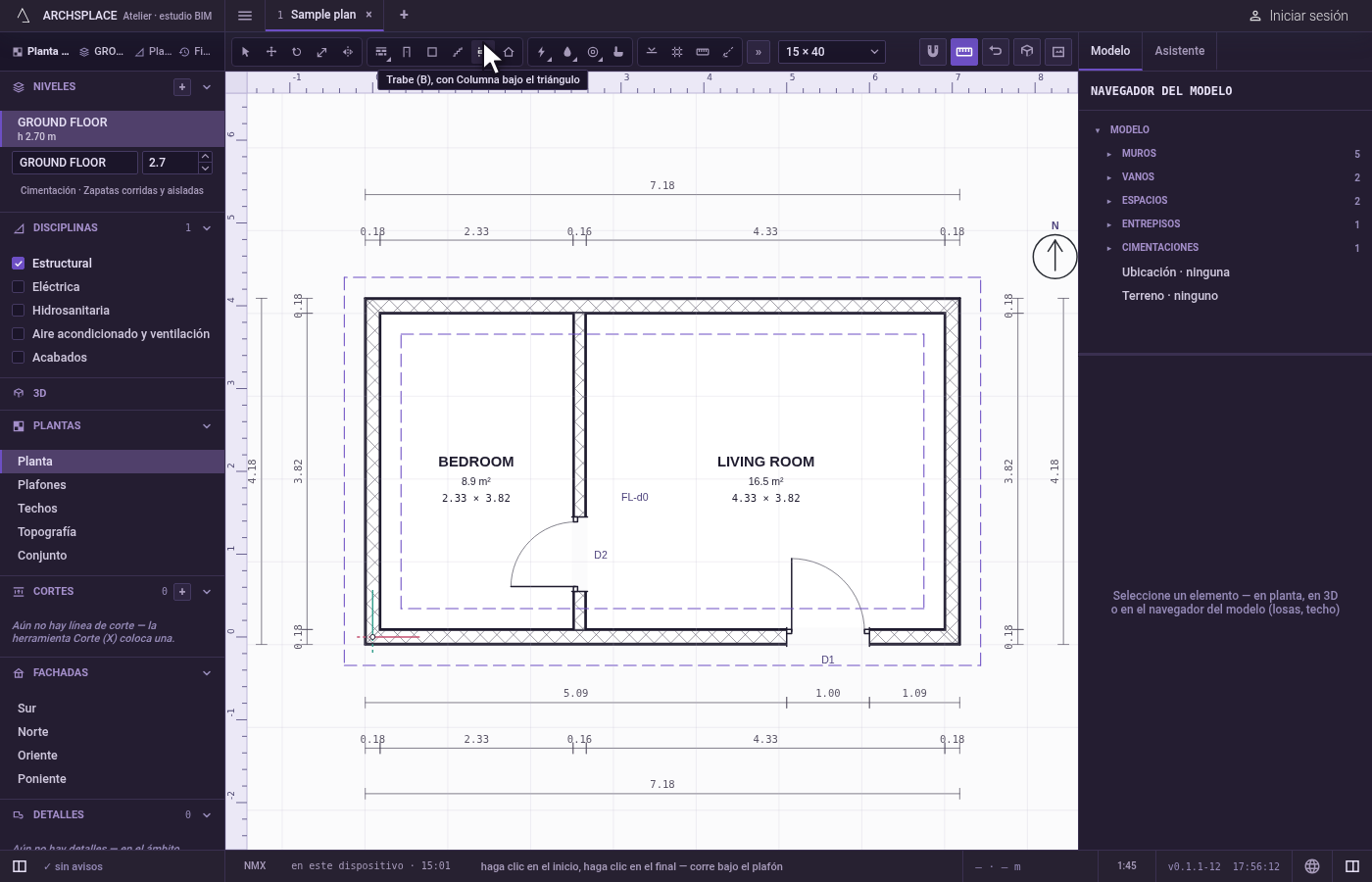

Tome la herramienta. Presione
B, o haga clic en el botón Trabe. La barra de estado le indica que haga clic en el inicio y en el final.

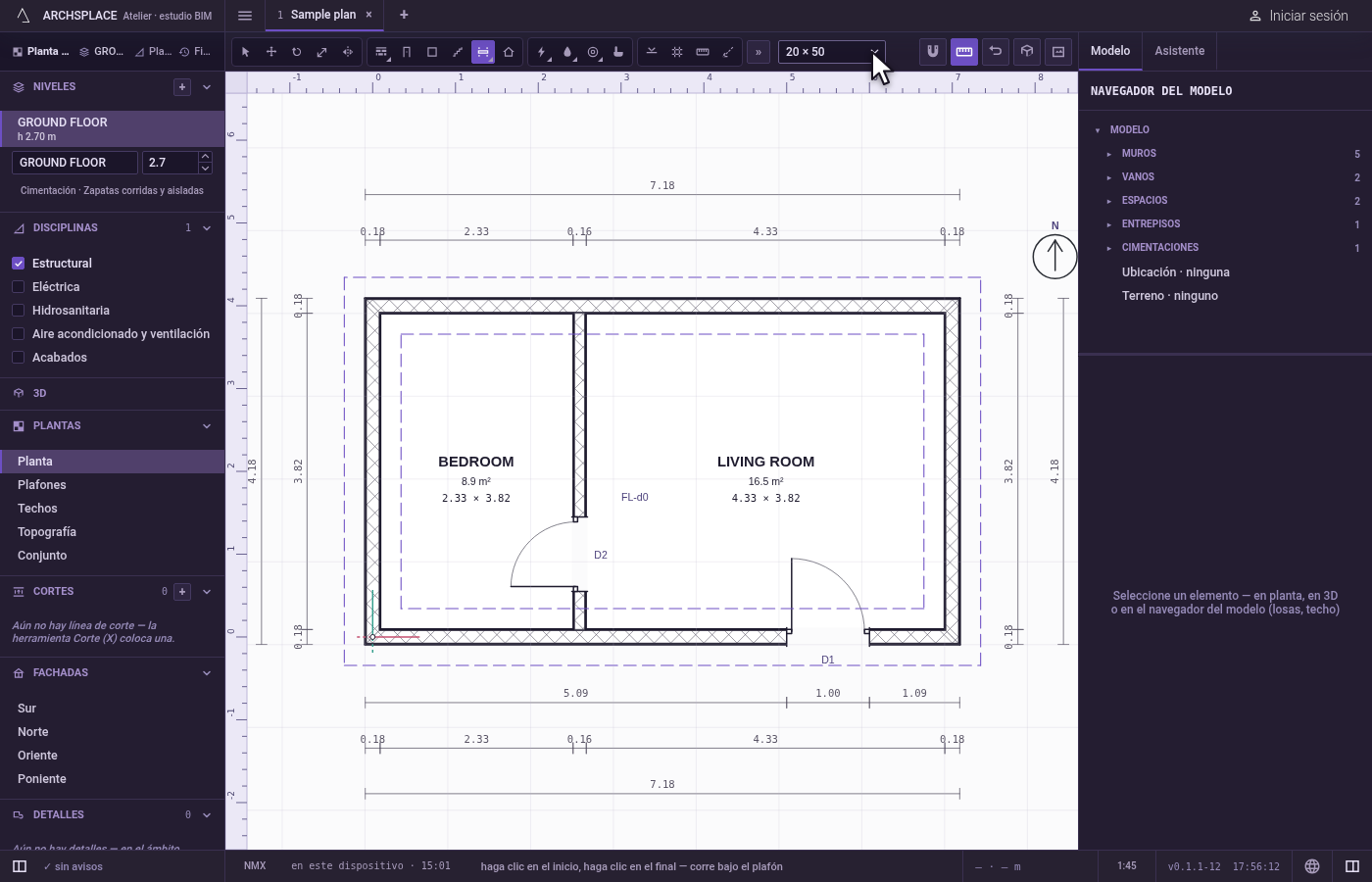

Elija la sección. Elíjala en la lista junto a las herramientas.

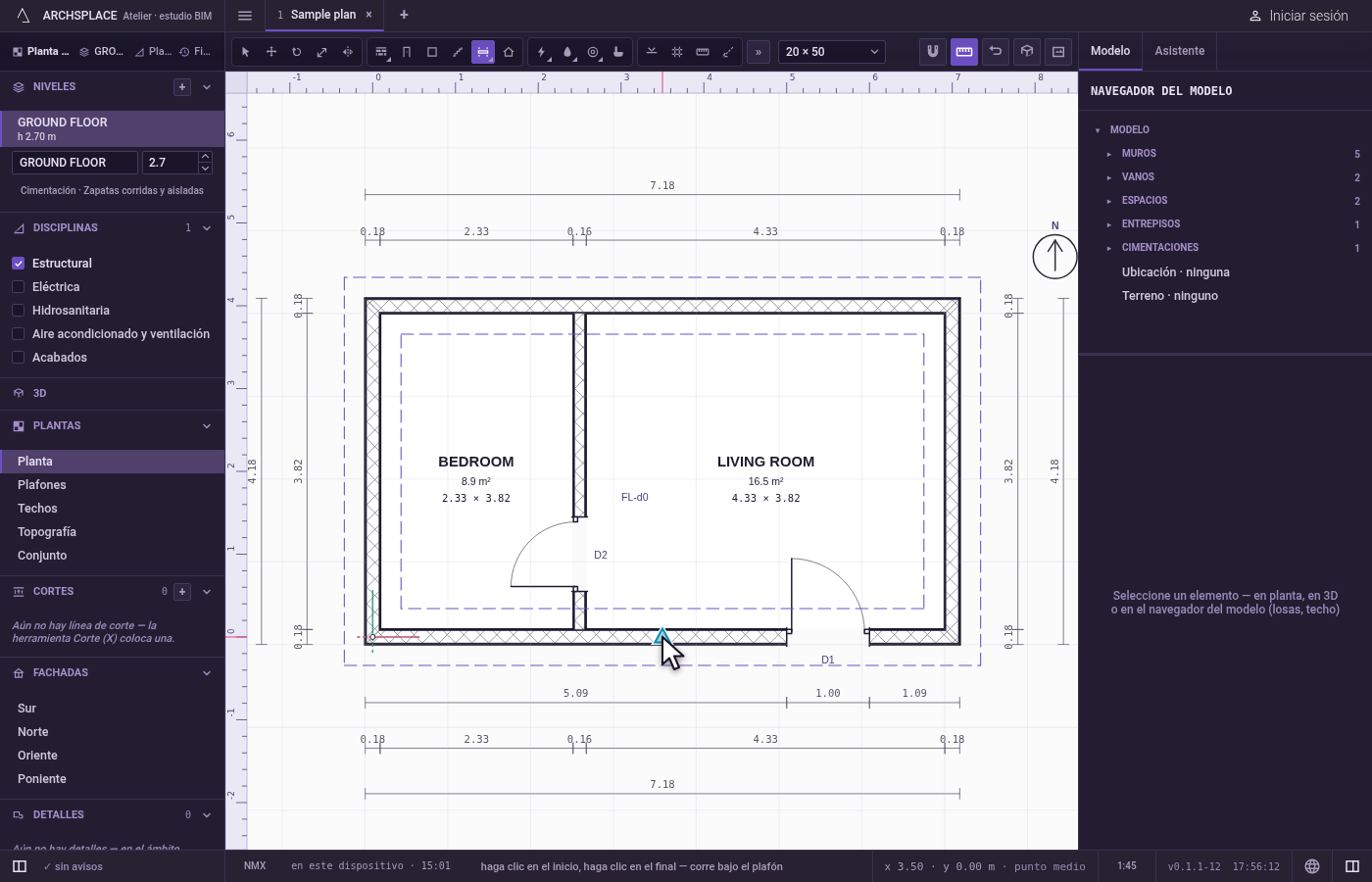

Haga clic en el inicio. El imán fija el clic en el centro de una columna, la esquina de un muro, un cruce de ejes u otro punto a su alcance.

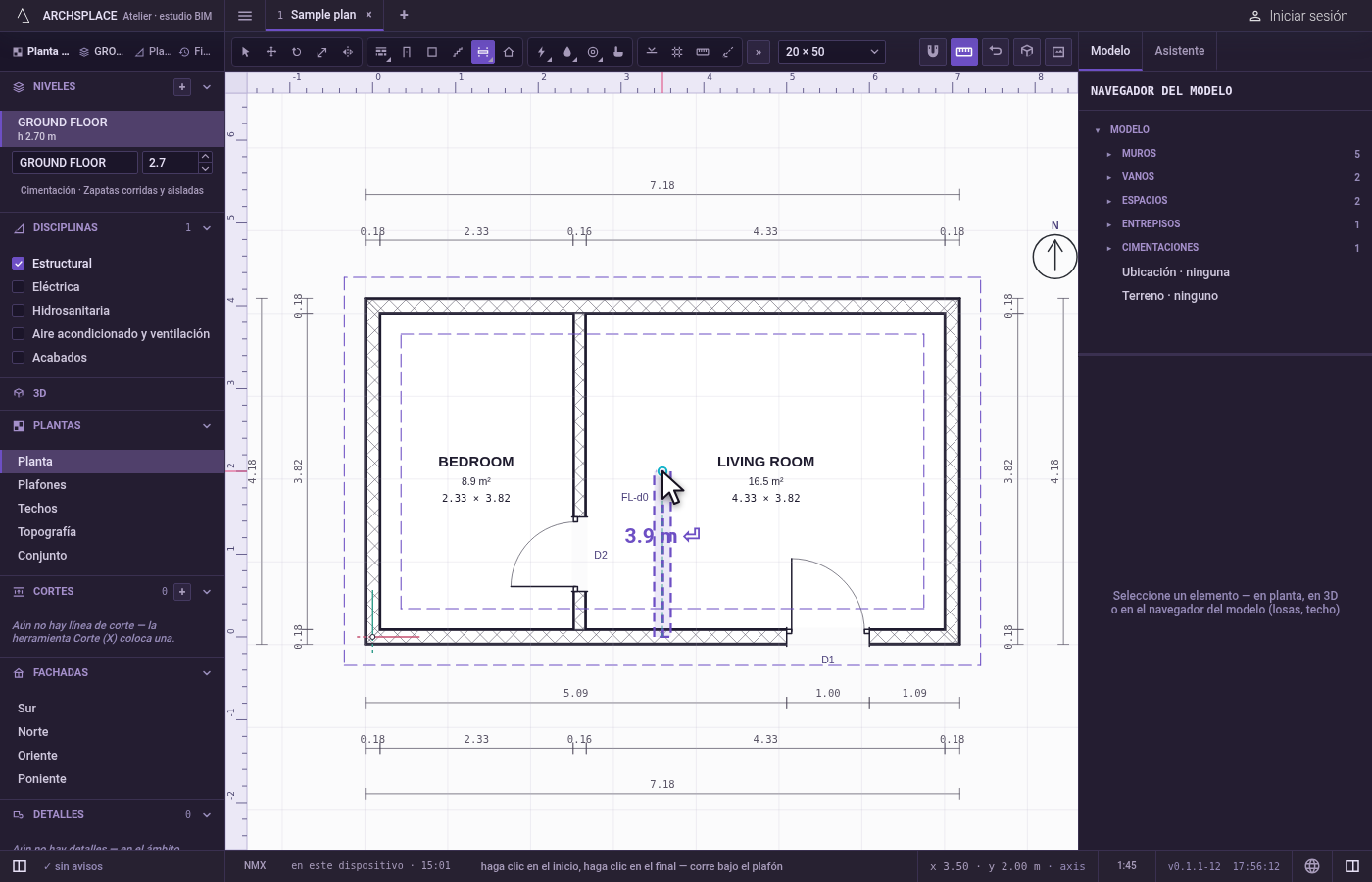

Haga clic en el final, o escriba la longitud. Haga clic donde termina la trabe, o escriba su longitud en las unidades del proyecto y presione Enter para terminarla a esa distancia hacia el cursor. Mayús, o F8 mientras esté activada, la mantiene horizontal o vertical. Cada trabe lleva dos clics nuevos; la siguiente no empieza donde terminó la anterior.

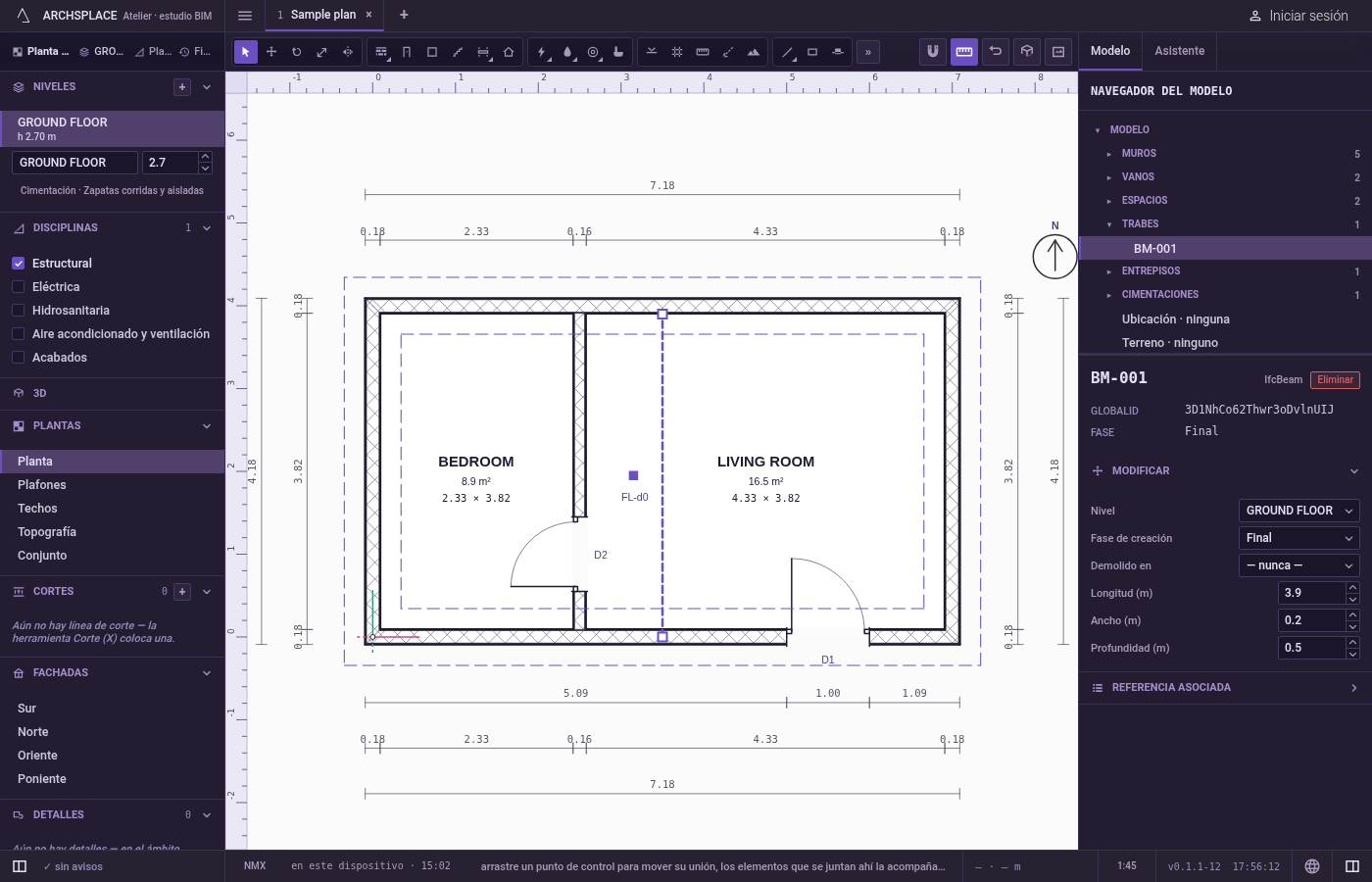

Ajústela en su panel. Seleccione la trabe con Seleccionar para escribir su ancho, su peralte o su longitud.
Qué rechaza
- Una trabe de menos de 10 cm. El proyecto rechaza una trabe de menos de 10 cm: la barra de estado cuenta un error más, y su lista indica que la trabe no tiene longitud.
- Un segundo clic sobre el inicio. Un clic al alcance del imán desde el inicio no hace nada.
Qué escribe en el contrato
Un registro nuevo al final de la lista de trabes del proyecto, como un solo paso que un solo deshacer revierte: el nivel, sus dos extremos en metros, su ancho y su peralte, y la fase en la que dibuja la vista. Un extremo que se unió al extremo de otra trabe se escribe exactamente en ese extremo.
Conceptos
Relacionado
Preguntas frecuentes
¿A qué altura queda una trabe?
Bajo el techo del nivel donde se dibuja. Se ve en las plantas con la superposición Estructural y en la planta de plafones, como una trabe por encima.
¿Las trabes se encadenan como los muros?
No. Cada trabe lleva sus propios dos clics. Un extremo puesto sobre el extremo de otra trabe se une a él, así que las dos se juntan en un solo punto.
