BocetoPLen el estudio

Polilínea

Polilínea dibuja una sola línea encadenada en el editor de bocetos, con segmentos rectos y arcos que salen tangentes al último segmento, punto por punto, con clics o coordenadas escritas. C o un clic en el inicio la cierran, y Enter la termina abierta.

Qué es

Polilínea dibuja una cadena de segmentos que sigue siendo una sola línea: segmentos rectos, y arcos que salen del último segmento sin quiebre, tangentes a él. Usted coloca cada punto con un clic, una longitud escrita o coordenadas escritas. La cadena se cierra con un clic en su primer punto o con C, o se termina abierta con Enter.

Como es una sola línea, las herramientas de este grupo toman una polilínea completa: Copiar la copia toda, y Empalme redondea las esquinas entre sus segmentos en su lugar.

Cuándo usarlo

Para dibujar un contorno que combina lados rectos y curvas suaves, como una ventana con un remate curvo que nace de sus lados.
Para dibujar puntos a partir de coordenadas escritas o de pasos relativos.

Los pasos

Active Polilínea. En el editor de bocetos (vea Seleccionar para las maneras de entrar), escriba P y luego L rápidamente, o haga clic en Polilínea en la barra de herramientas del editor. La indicación junto al cursor le indica que encadene líneas y arcos tangentes, con A para un arco, L para una línea, C para cerrar y Enter para terminar.

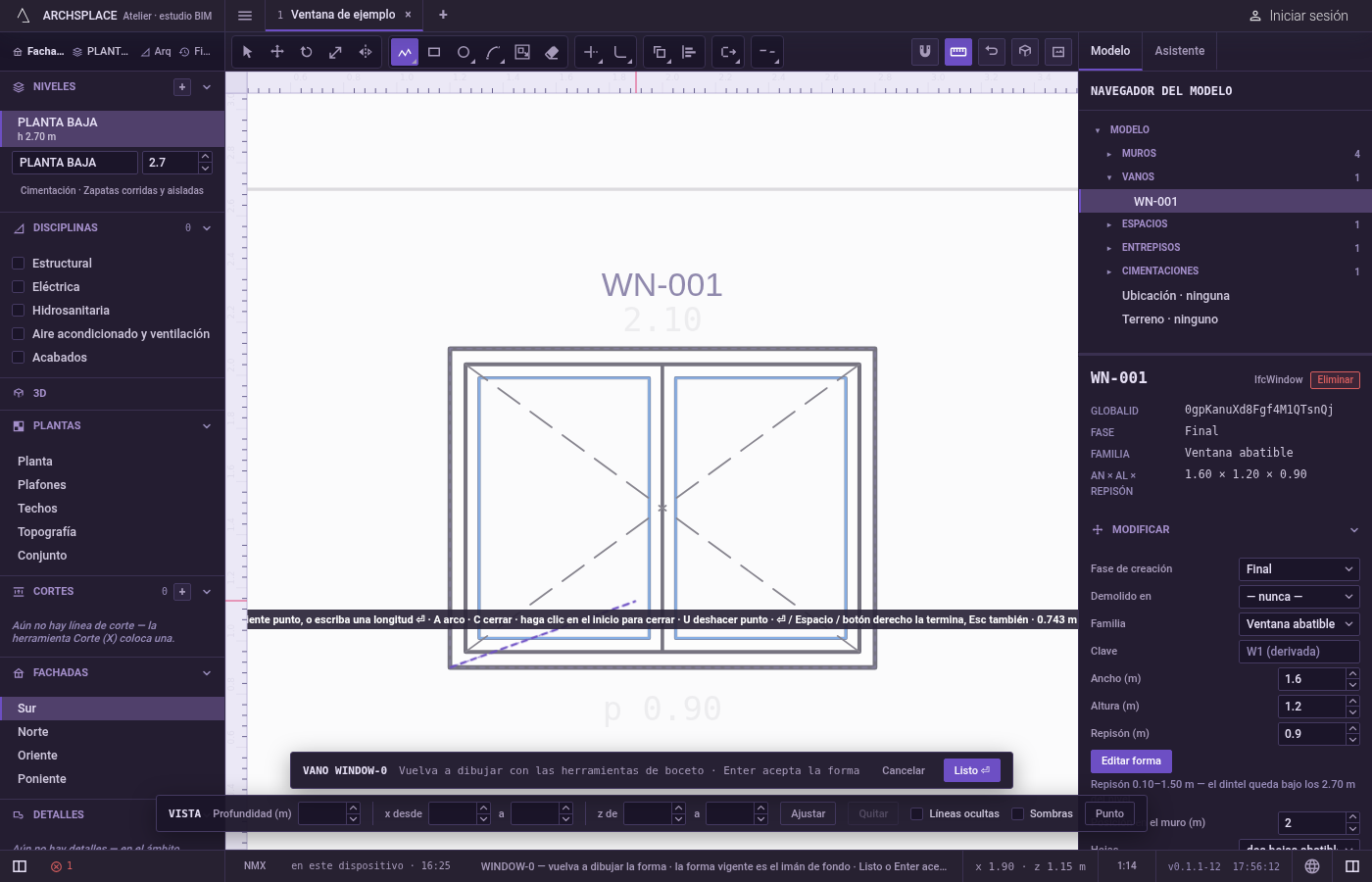

Coloque el primer punto. Haga clic en él; se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista. O escríbalo como x;y desde el origen del editor, el centro del vano a nivel de piso o el origen de la planta, y presione Enter.

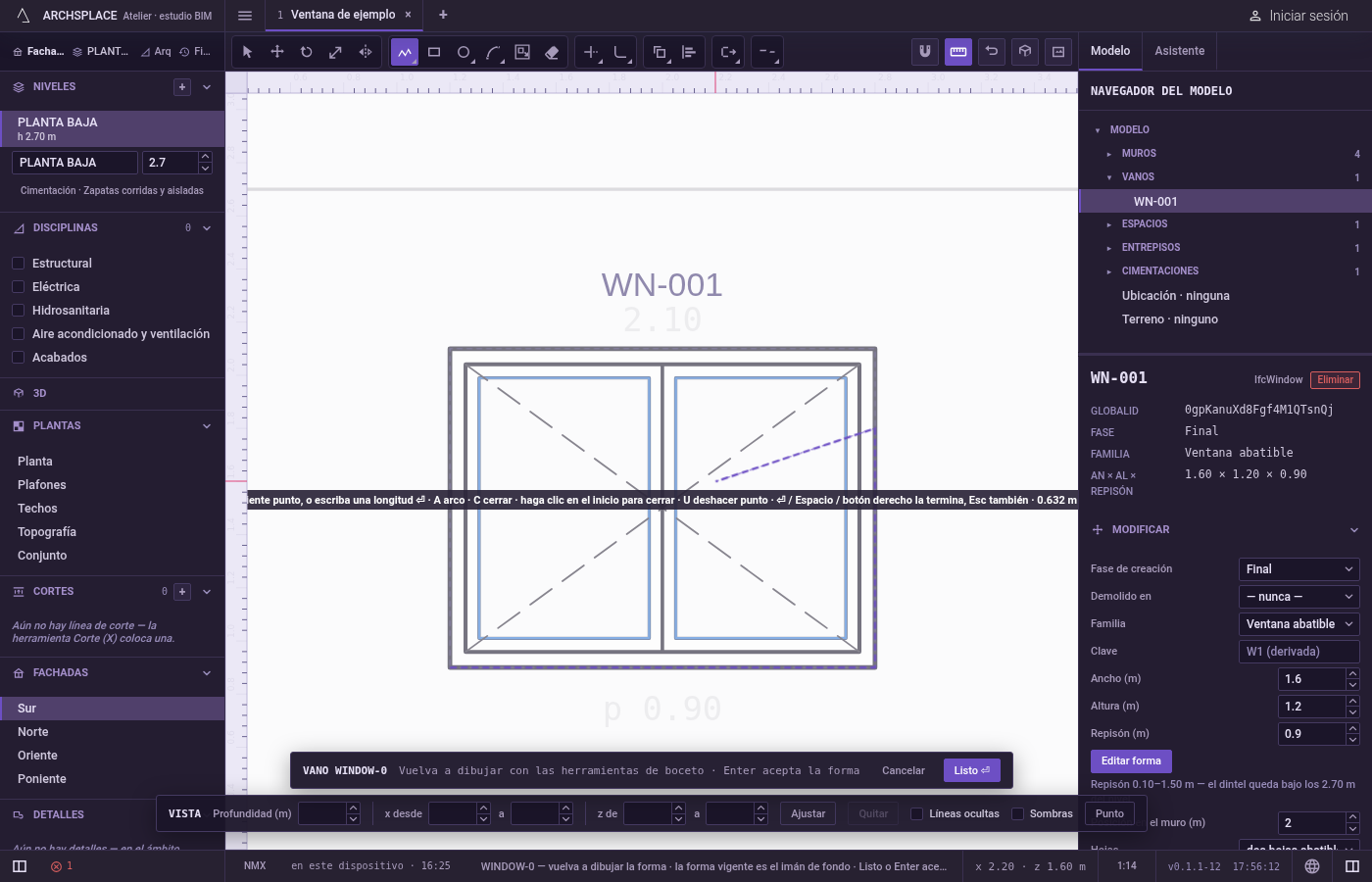

Coloque los puntos siguientes. Un segmento sigue al puntero y la indicación muestra su longitud. Haga clic, o escriba: un número solo es una longitud en la dirección del puntero, @dx;dy es un paso desde el último punto, d<a y @d<a son una distancia con un ángulo en grados, desde el origen o desde el último punto. Presione Enter después de escribir. Las longitudes y las coordenadas van en las unidades del proyecto.

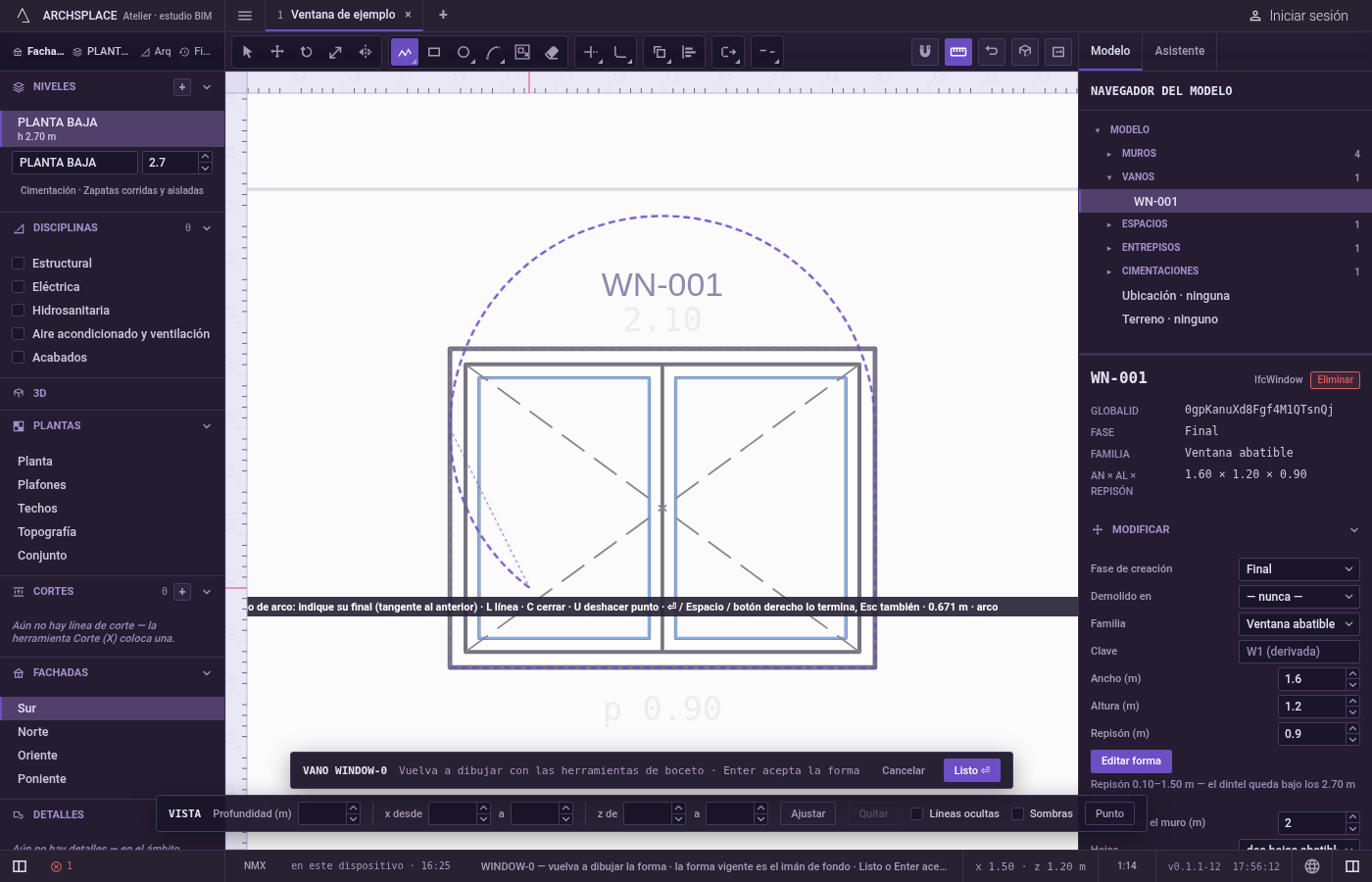

Cambie a arcos y regrese. Desde el segundo punto, presione A: el siguiente segmento es un arco tangente al anterior, que termina donde hace clic, y la indicación muestra arco. Presione L para regresar a segmentos rectos. U o Retroceso deshacen el último punto.

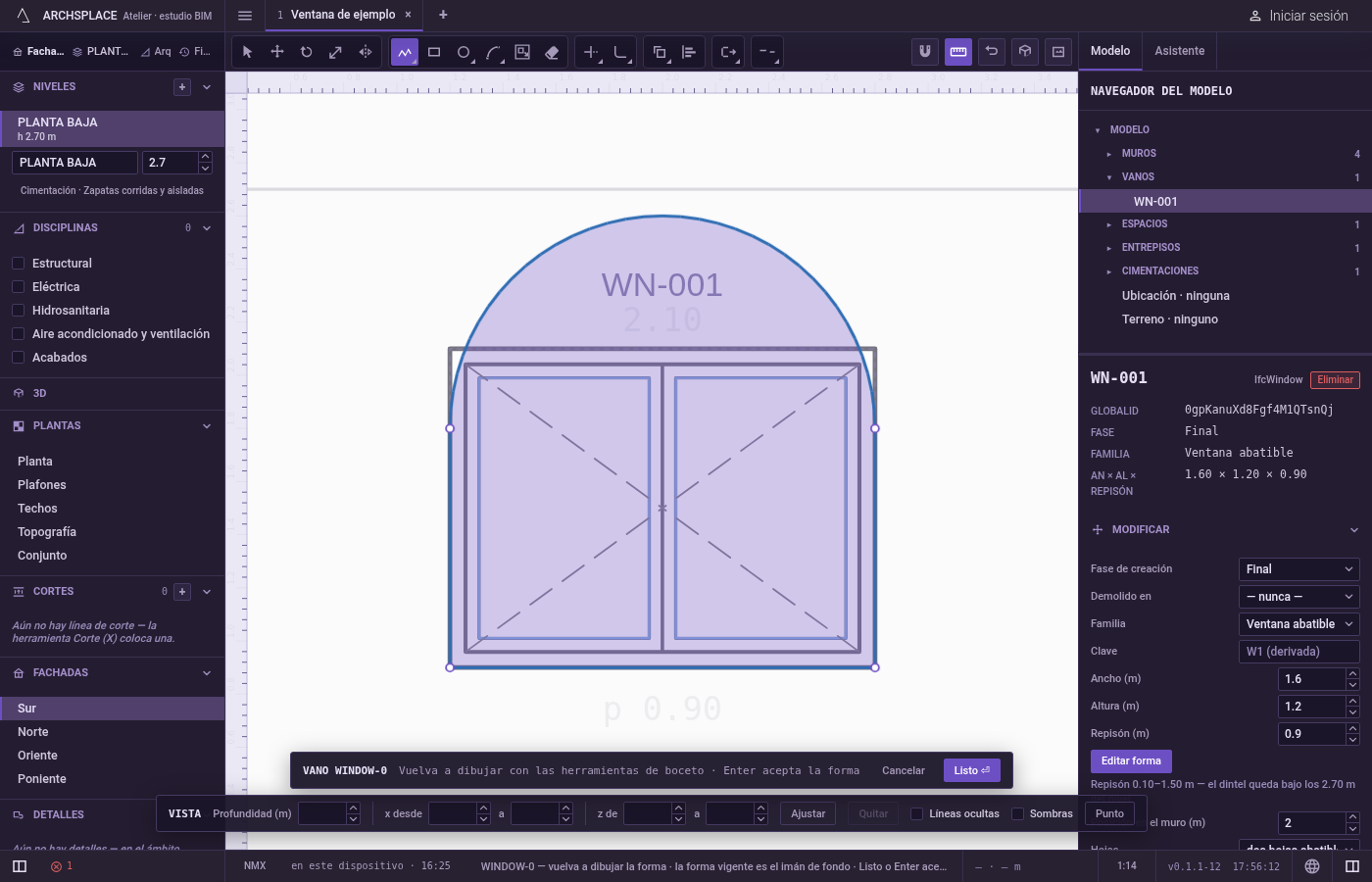

Cierre o termine. Con tres puntos o más, haga clic otra vez en el primer punto, o presione C: la polilínea se cierra y la herramienta queda lista para una nueva. Para terminarla abierta, presione Enter: la polilínea se queda como se dibujó y la herramienta queda lista para una nueva. Espacio, Esc o el botón derecho del mouse también la terminan abierta, y luego regresan a Seleccionar. Una polilínea terminada queda seleccionada.

Qué rechaza

El mismo punto dos veces seguidas. La indicación dice es el mismo punto.
Cerrar o terminar demasiado pronto. Una polilínea necesita dos puntos para terminar y tres para cerrar; la indicación lo dice, y los puntos se quedan.
Un arco tangente como primer segmento. Un arco necesita una dirección que seguir, así que el primer segmento siempre es recto, aunque presione A.
La forma vigente. Es un imán para sus puntos pero nunca forma parte de su polilínea.

Con un solo punto colocado, Esc lo descarta.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada polilínea terminada es un paso dentro del editor, y Ctrl+Z las recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Cada segmento de arco se vuelve una flecha, el tercer número del punto donde empieza. Una puerta de 1 metro de ancho cuyos lados nacen en un remate de medio punto, dibujada como dos lados rectos y un arco tangente:

Relacionado

Preguntas frecuentes

¿Cómo agrego una curva que sigue suavemente a un lado recto?

Después de al menos dos puntos, presione A: el siguiente segmento es un arco tangente al anterior, que termina donde hace clic. Presione L para regresar a segmentos rectos.

¿Cómo escribo puntos exactos?

Escriba x;y para un punto medido desde el origen del editor, @dx;dy para uno medido desde el último punto, o una distancia y un ángulo como @1.2<90, y presione Enter. Un número solo es una longitud en la dirección del puntero.

¿En qué se diferencia Polilínea de Línea?

Polilínea acepta coordenadas escritas y arcos tangentes, y deja seleccionada una sola línea encadenada al terminar. Línea solo acepta longitudes y dibuja lados rectos.
