Superposiciones

Un dibujo tiene una base, el corte de su planta, y cualquier conjunto de superposiciones encima. Una superposición es una disciplina: agrega lo que esa disciplina dibuja sin cambiar el corte de abajo. Hay cinco:

• Estructural: los ejes con sus cotas, las columnas, las trabes de arriba, la carpintería de los techos y, en el nivel más bajo, las zapatas.
• Eléctrica: los dispositivos y, en cuanto hay un centro de carga, los recorridos de sus circuitos.
• Hidrosanitaria: los muebles sanitarios, las salidas hidrosanitarias, las tuberías y las columnas de instalaciones.
• Aire acondicionado y ventilación: la ventilación y el aire acondicionado, sus difusores, sus unidades, sus ductos y sus líneas.
• Acabados: los colores de los espacios y cada patrón colocado en un piso o un plafón, a su tamaño real.

Las superposiciones funcionan en todas las plantas de un nivel (vea Plantas de un nivel), y también en los cortes y las fachadas. El pie del dibujo las nombra después de la planta, por ejemplo "PLANTA BAJA · Planta arquitectónica + Estructural".

• Para revisar la estructura contra la arquitectura en la planta arquitectónica.
• Para coordinar dos instalaciones mostrándolas juntas.
• Para acomodar las piezas de un piso con la superposición Acabados.

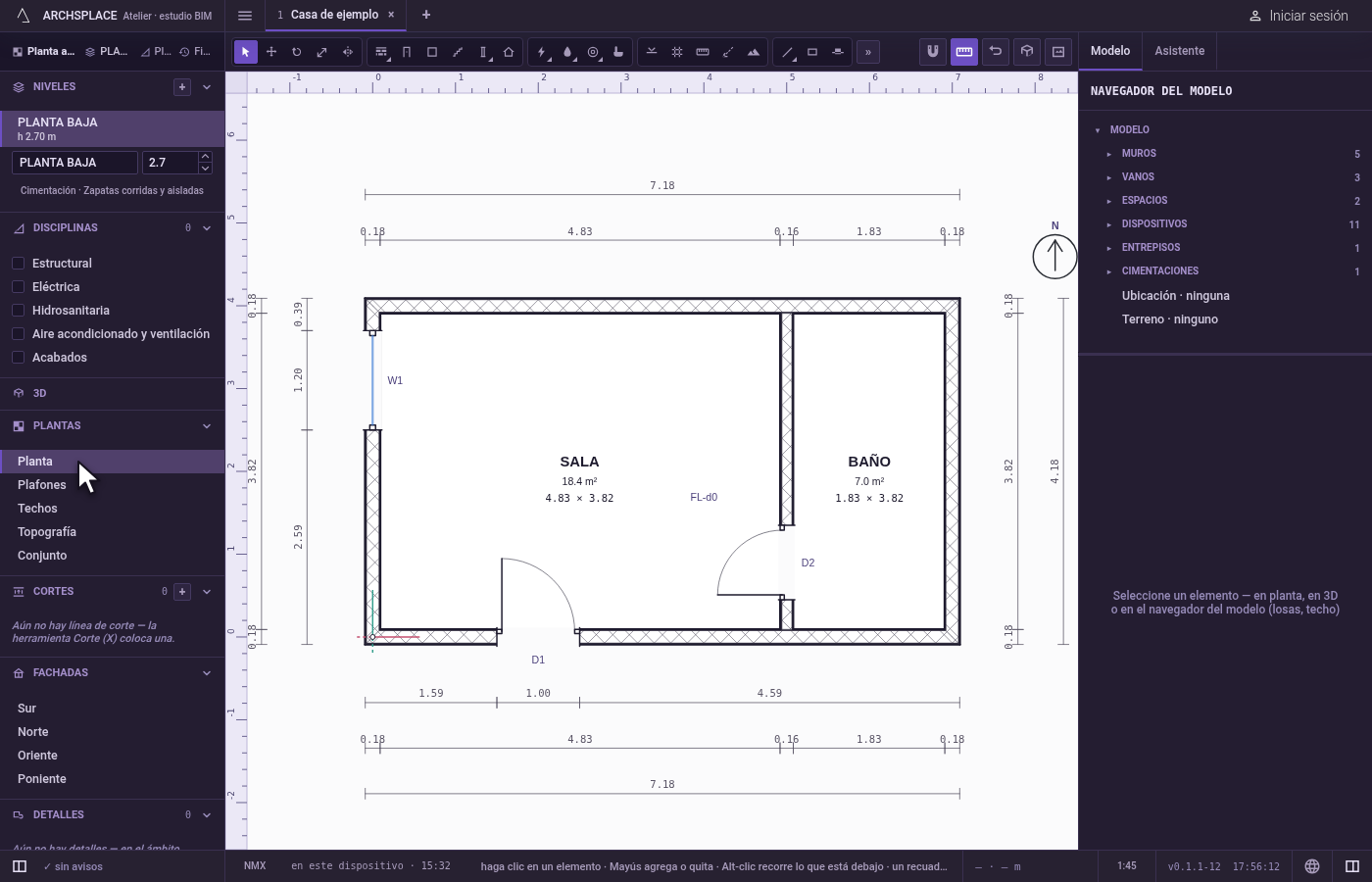

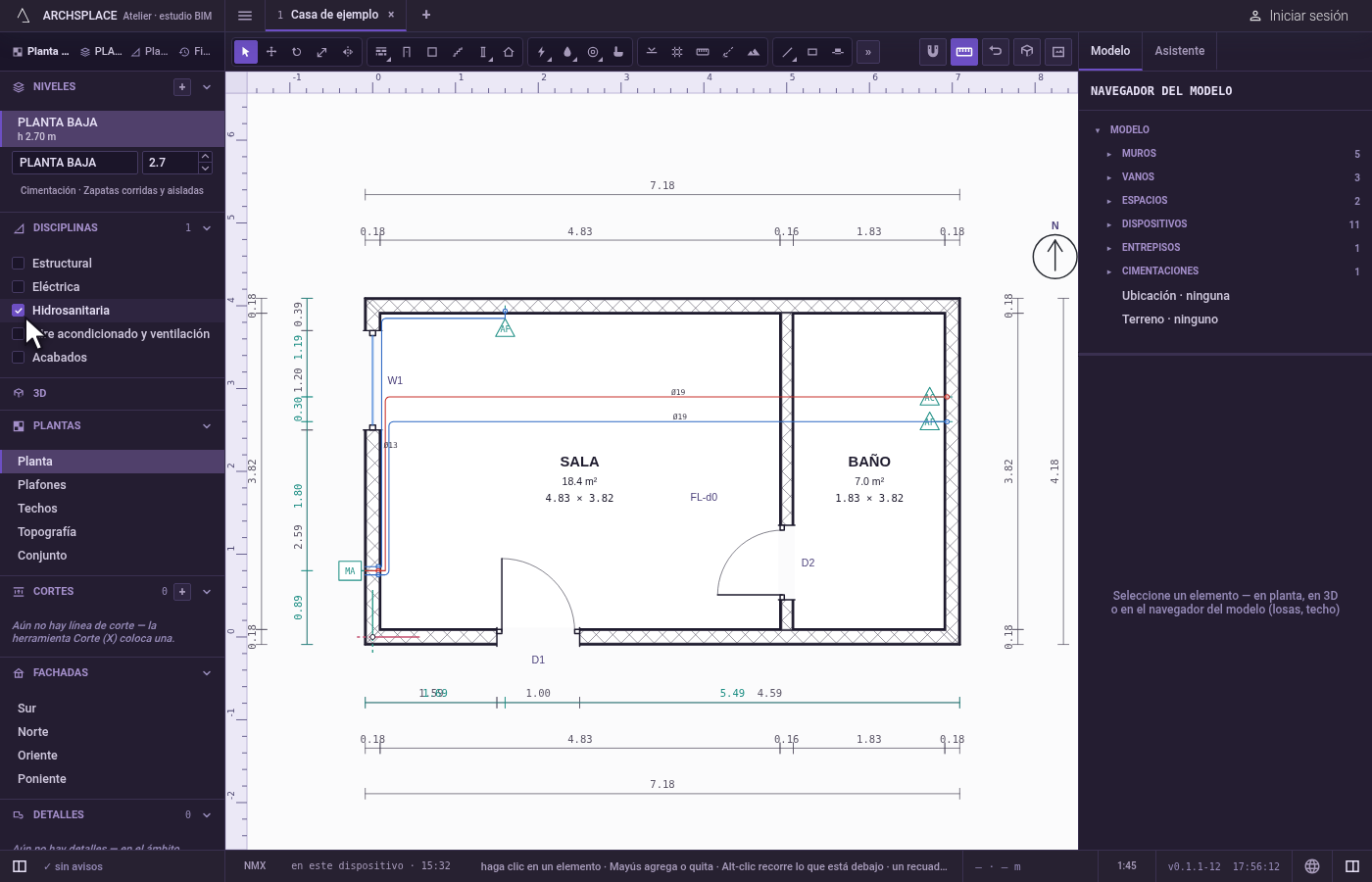

Nada. Las superposiciones que marca cambian lo que muestra la pantalla y se recuerdan en esta computadora. La ventana gráfica de un plano escribe sus propias superposiciones en el proyecto cuando usted las elige en el plano.
