PlantaEen el estudio
Dispositivo eléctrico
Dispositivo eléctrico coloca un contacto, un apagador, una salida de luz, una salida de datos u otro dispositivo de su plantilla con un solo clic, en un muro o dentro de un espacio. Los circuitos no se dibujan a mano: el estudio agrupa los dispositivos en circuitos y traza sus recorridos desde el centro de carga por sí solo.
Qué es
Dispositivo eléctrico coloca los puntos de la instalación eléctrica. La lista junto a las herramientas ofrece los dispositivos de la plantilla de su proyecto; en un proyecto con la plantilla NMX, por ejemplo, un contacto sencillo, un contacto dúplex, un contacto sobre cubierta, un contacto de 220 V, una salida para estufa eléctrica, un cargador de vehículo eléctrico, apagadores sencillos, de escalera y atenuadores, una salida de centro, una luminaria empotrada, un arbotante, un arbotante exterior, una salida de datos, una salida de televisión, un botón de timbre, un termostato y un detector de humo. Cada tipo de dispositivo indica dónde va: la mayoría en un muro, en la cara donde usted hace clic, y unos cuantos en el espacio, en su plafón.
Usted coloca los puntos; el estudio hace el cableado. En cuanto hay un centro de carga en el proyecto (vea Centro de carga), los dispositivos se agrupan en circuitos según las reglas de su plantilla y el recorrido de cada circuito se traza desde el centro de carga, subiendo por los muros y pasando por el plafón, por sí solo, y se dimensiona. Nada de eso se guarda: mueva un dispositivo y los circuitos se vuelven a trazar. Se ven con la superposición Eléctrica.
Cuándo usarlo
- Para colocar los contactos, los apagadores y las salidas de luz de una planta.
- Para agregar un punto dedicado, como una salida para estufa o un cargador de vehículo eléctrico, que lleva su propio circuito.
- Para revisar los circuitos que traza el estudio a medida que agrega dispositivos.
Los pasos

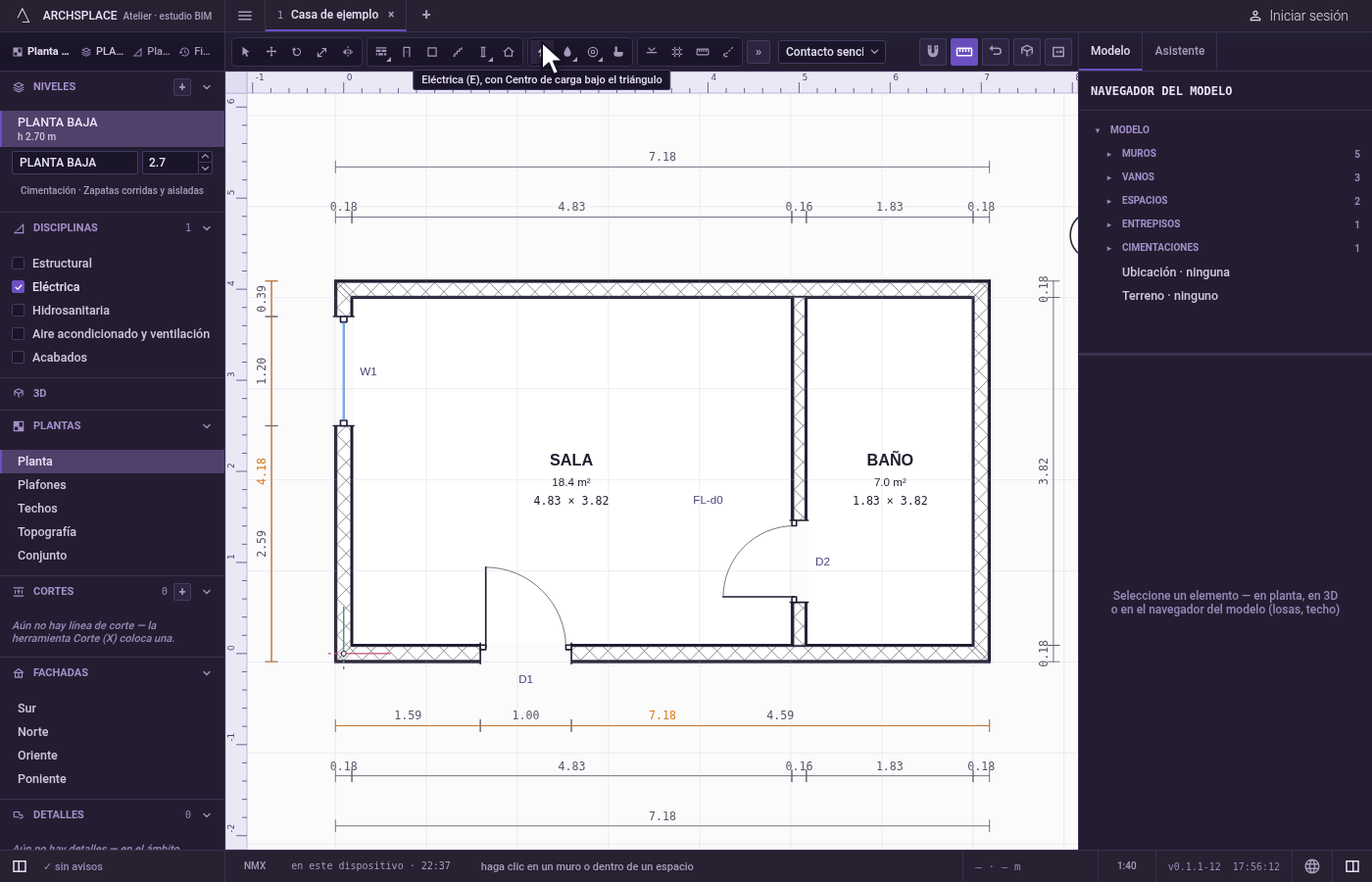

Tome la herramienta. Presione
E, o haga clic en el botón Eléctrica. La barra de estado le indica que haga clic en un muro o dentro de un espacio.

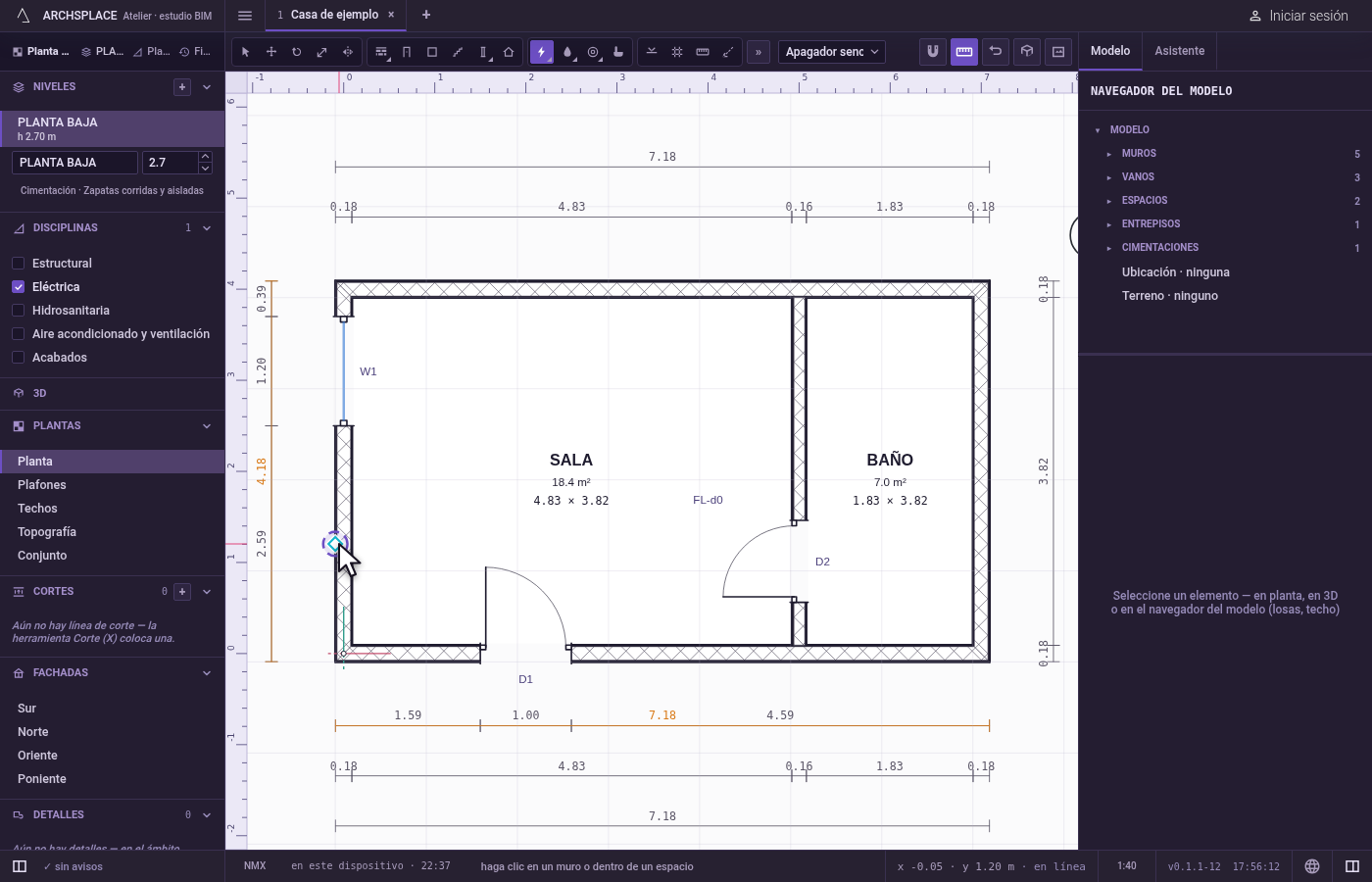

Elija el dispositivo. Elíjalo en la lista junto a las herramientas.

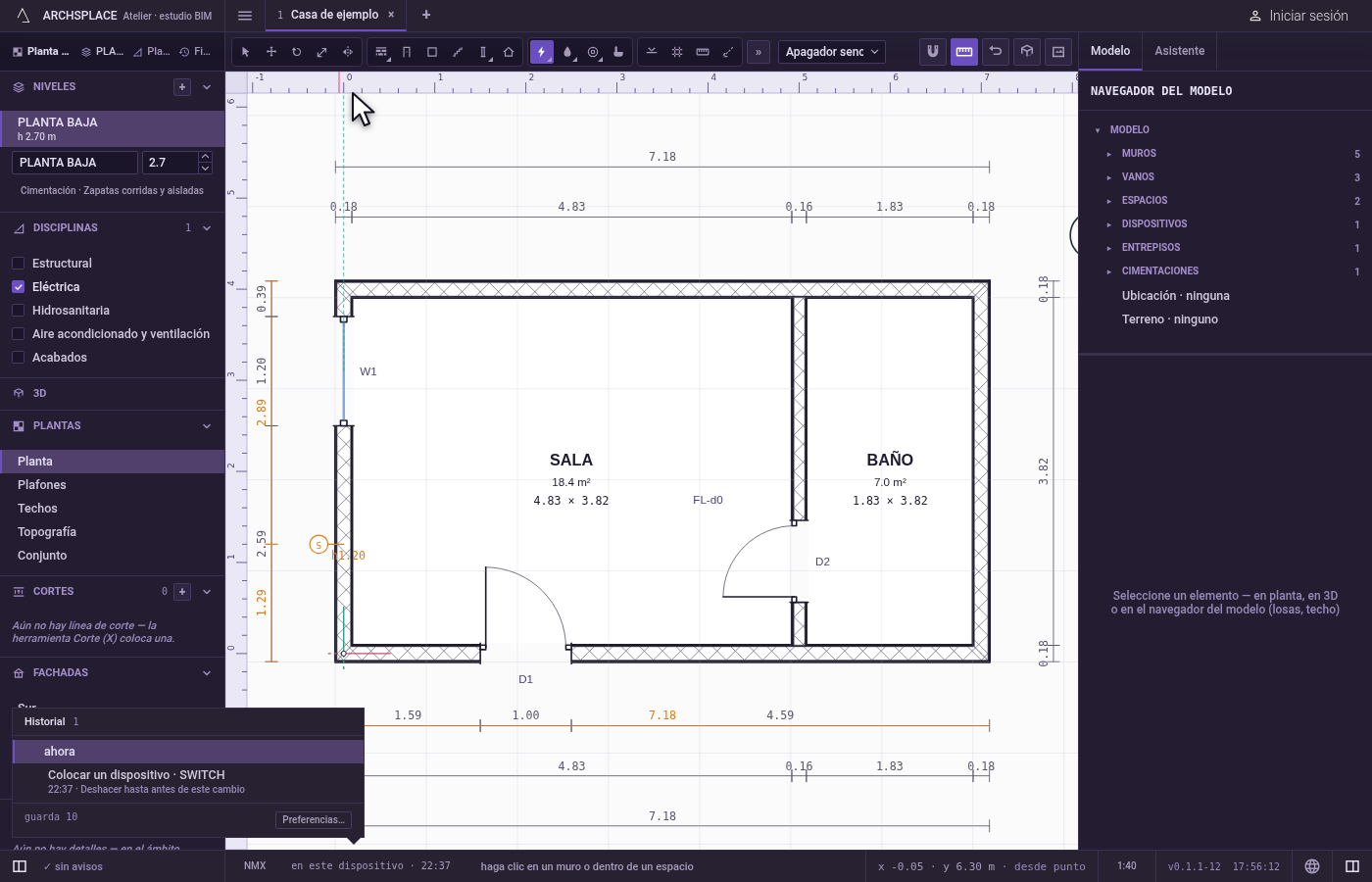

Haga clic donde va. Para un dispositivo de muro, haga clic sobre el muro o a menos de unos 60 cm de él, del lado hacia el que mira el dispositivo: cae en el punto del muro más cercano al clic, al menos a 10 cm de los extremos del muro. Para un dispositivo de plafón, haga clic dentro de un espacio. La herramienta sigue en la mano para el siguiente.

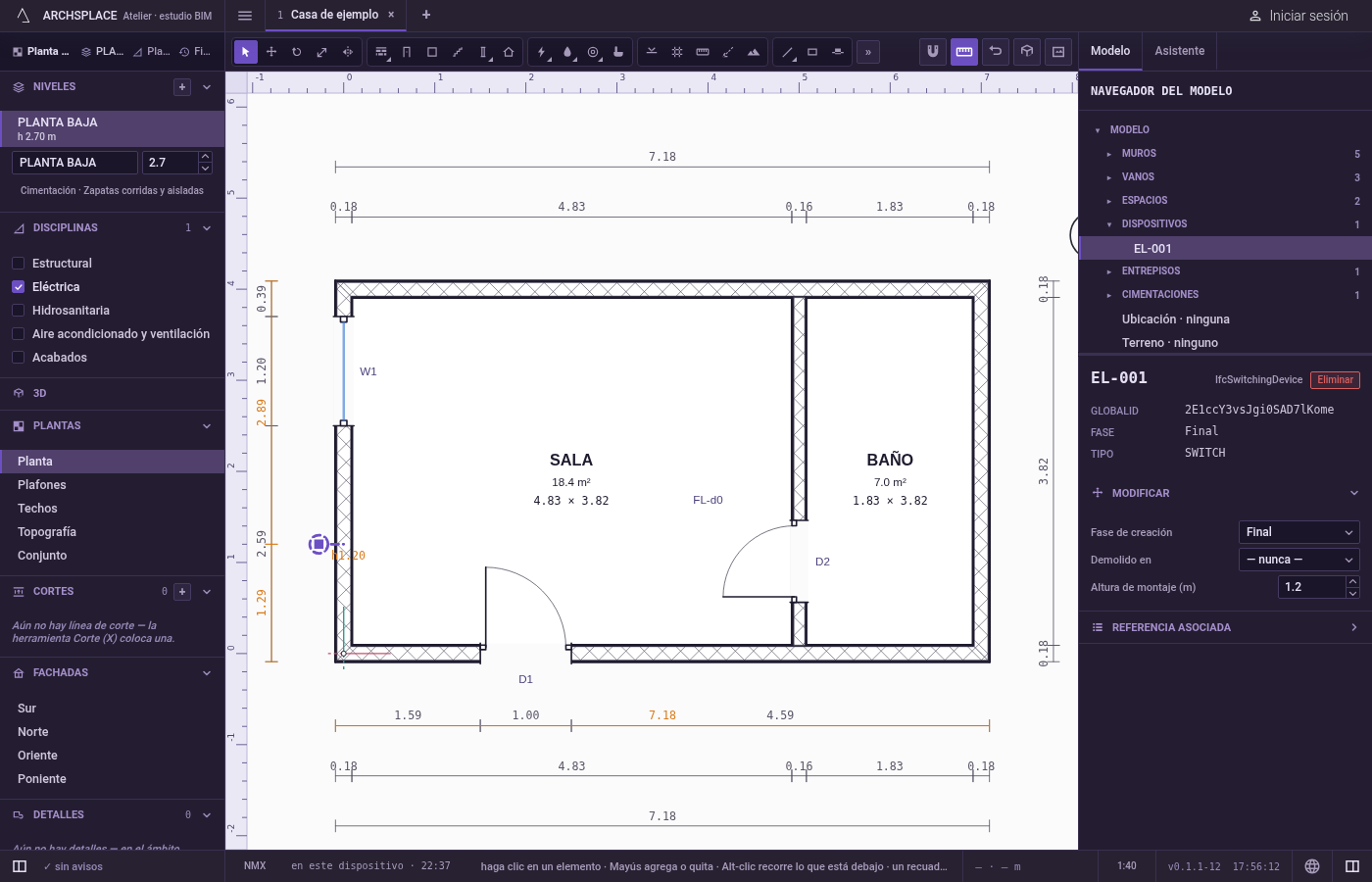

Ajústelo en su panel. Seleccione el dispositivo con Seleccionar. Su panel define su altura de montaje y, cuando el proyecto tiene más de un centro de carga, cuál lo alimenta. Para moverlo a lo largo de su muro, use Mover o las flechas del teclado.
Qué rechaza
- Un dispositivo de muro lejos de todos los muros. A más de unos 60 cm de cualquier muro, no se coloca nada.
- Un dispositivo de plafón fuera de un espacio. Fuera de todos los espacios que encierran los muros, un mensaje le indica que haga clic dentro de un espacio, y no se coloca nada.
- El mismo punto dos veces. Un dispositivo del mismo tipo en la misma cara del mismo muro, a menos de 5 cm de uno que ya está ahí, se rechaza con un mensaje: colóquelo a un lado.
- Un dispositivo en un vano o donde nada lo alcanza. El proyecto señala un dispositivo que queda en una ventana o una puerta, por encima del plafón, o colgado bajo un hueco en la losa, y no traza ningún recorrido hacia un dispositivo que ningún recorrido puede alcanzar.
Qué escribe en el contrato
Un registro de dispositivo nuevo al final de la lista de dispositivos del proyecto, como un solo paso que un solo deshacer revierte: su tipo, y ya sea su muro, su distancia a lo largo de él al centímetro y su cara, o su espacio y su punto, con la fase en la que dibuja la vista. Los circuitos, los recorridos, los cables y los interruptores termomagnéticos nunca se escriben: se calculan a partir de los dispositivos cada vez que se construye el proyecto.
Conceptos
Preguntas frecuentes
¿Tengo que dibujar el cableado?
No. En cuanto hay un centro de carga en el proyecto, el estudio agrupa los dispositivos en circuitos según las reglas de su plantilla y traza el recorrido de cada circuito desde el centro de carga, por los muros y el plafón, por sí solo. Al mover un dispositivo, los vuelve a trazar.
¿En qué cara del muro va un contacto?
En la cara del lado donde hace clic. Haga clic del lado del espacio y el contacto queda hacia ese espacio.
¿Por qué no apareció mi salida de centro?
Una salida de centro, una luminaria empotrada o un detector de humo van dentro de un espacio. Haga clic dentro de un espacio que encierren los muros; fuera de todos los espacios, el estudio lo indica y no coloca nada.
