Simetría
Simetría refleja lo que usted tiene en la mano respecto a una línea que marca con dos clics. Con Ctrl presionada conserva el original y coloca la copia reflejada a su lado; con una sola ventana o puerta, coloca una copia simétrica respecto a un punto de su propio muro.
Qué es
Simetría refleja la selección respecto a un eje de simetría. El eje se marca con dos clics y puede ir en cualquier dirección. Los muros, las escaleras, los espacios, las columnas, las trabes, los muebles sanitarios, las tuberías y los demás elementos de la planta se reflejan de la misma manera, con el mismo reflejo que aplica Simetría en 3D. Sin Ctrl, los elementos se reflejan en su lugar; con Ctrl, los originales se quedan y los reflejos se agregan.
Una sola ventana o puerta tiene su propio gesto: usted hace clic en ella y luego en un punto de su muro, y se coloca una copia simétrica respecto a ese punto sobre el mismo muro.
Cuándo usarlo
- Para dibujar la mitad de una planta simétrica y reflejarla para obtener la otra.
- Para hacer un par de departamentos o baños en espejo a ambos lados de un muro de colindancia.
- Para hacer pareja con una ventana o una puerta en una fachada, simétrica respecto a un punto del muro.
Los pasos

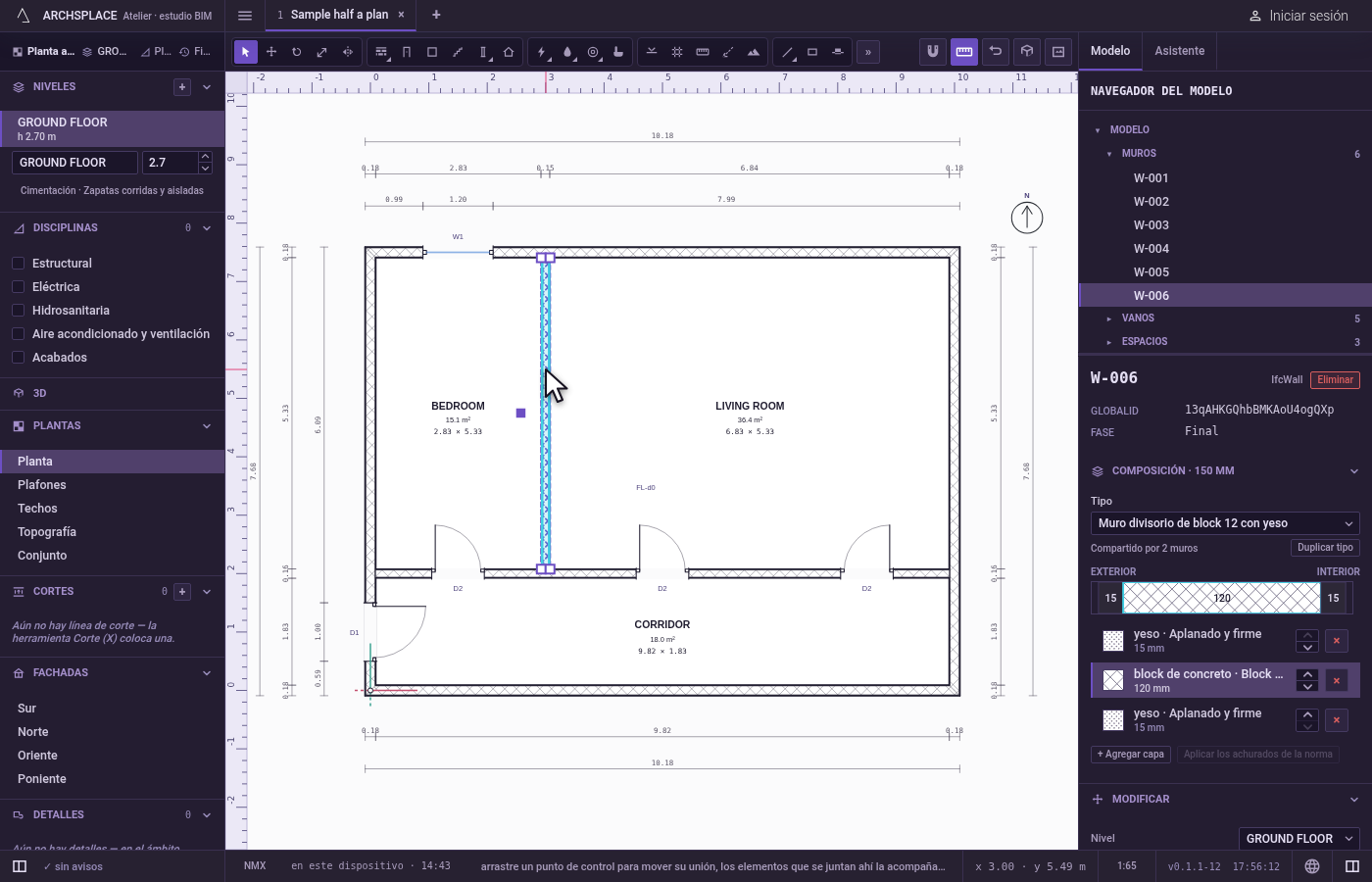

Tome lo que se refleja. Seleccione los elementos con Seleccionar. Para reflejar una ventana o una puerta, no seleccione nada, o solo ese vano, y pase al paso 5.

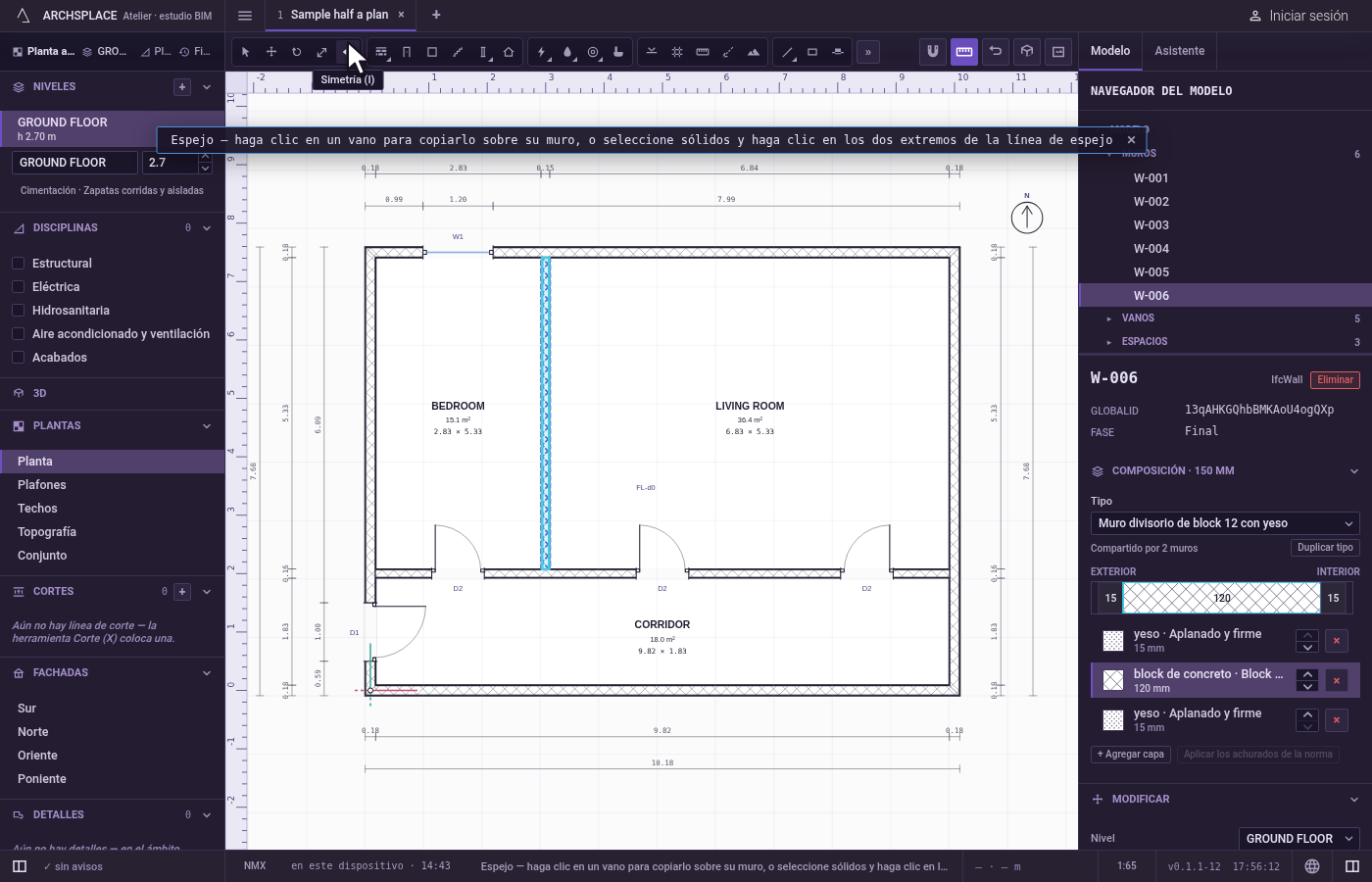

Tome la herramienta. Presione
I, o haga clic en el botón Simetría.

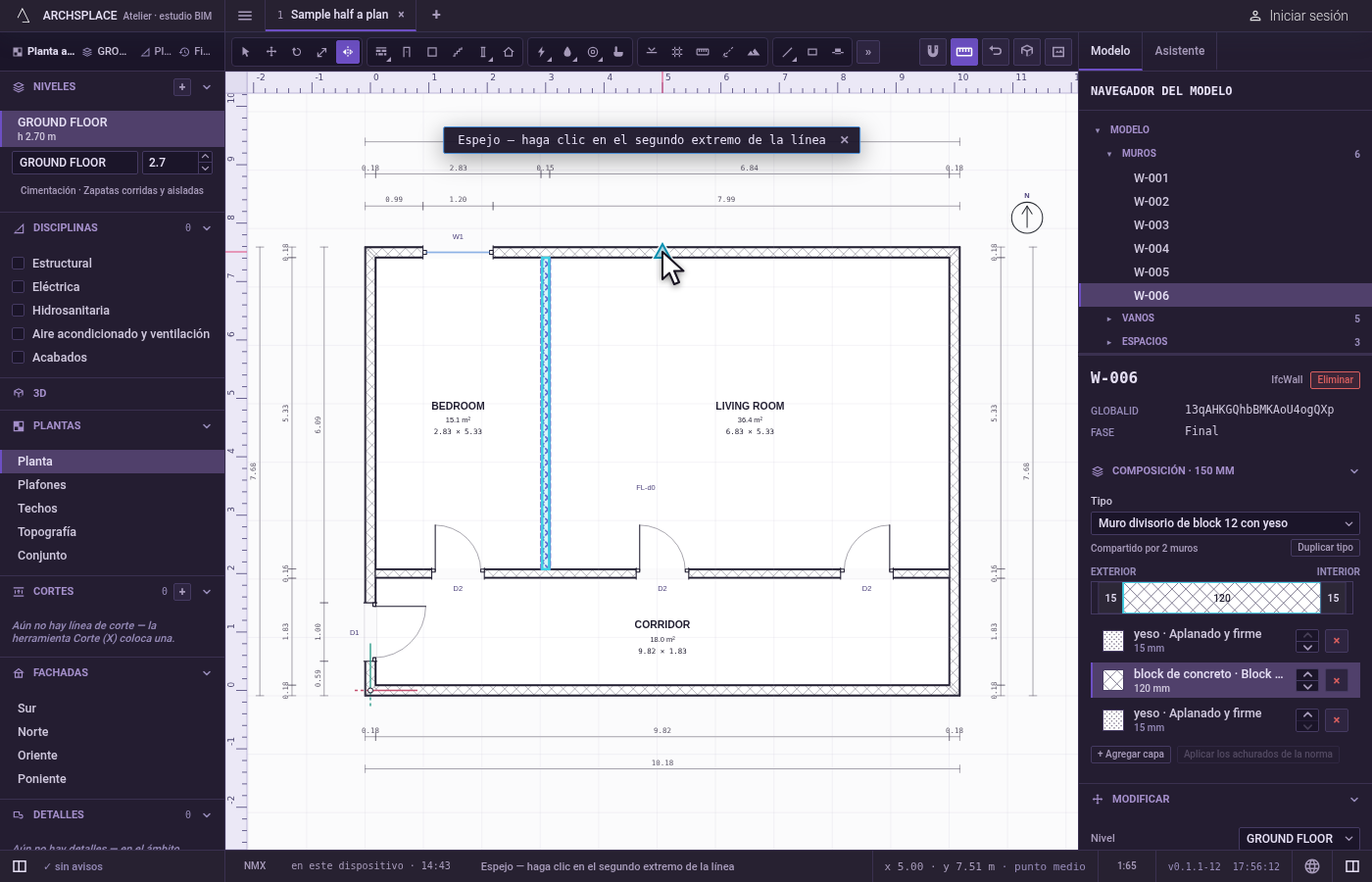

Haga clic en el primer extremo del eje de simetría. El imán fija el clic en el punto más cercano a su alcance. A partir de ahí, el eje va de ese punto al cursor.
Haga clic en el segundo extremo. La selección se refleja respecto al eje. Mantenga presionada
Ctrl(⌘en una Mac) al hacer clic para conservar el original y agregar el reflejo como copia.

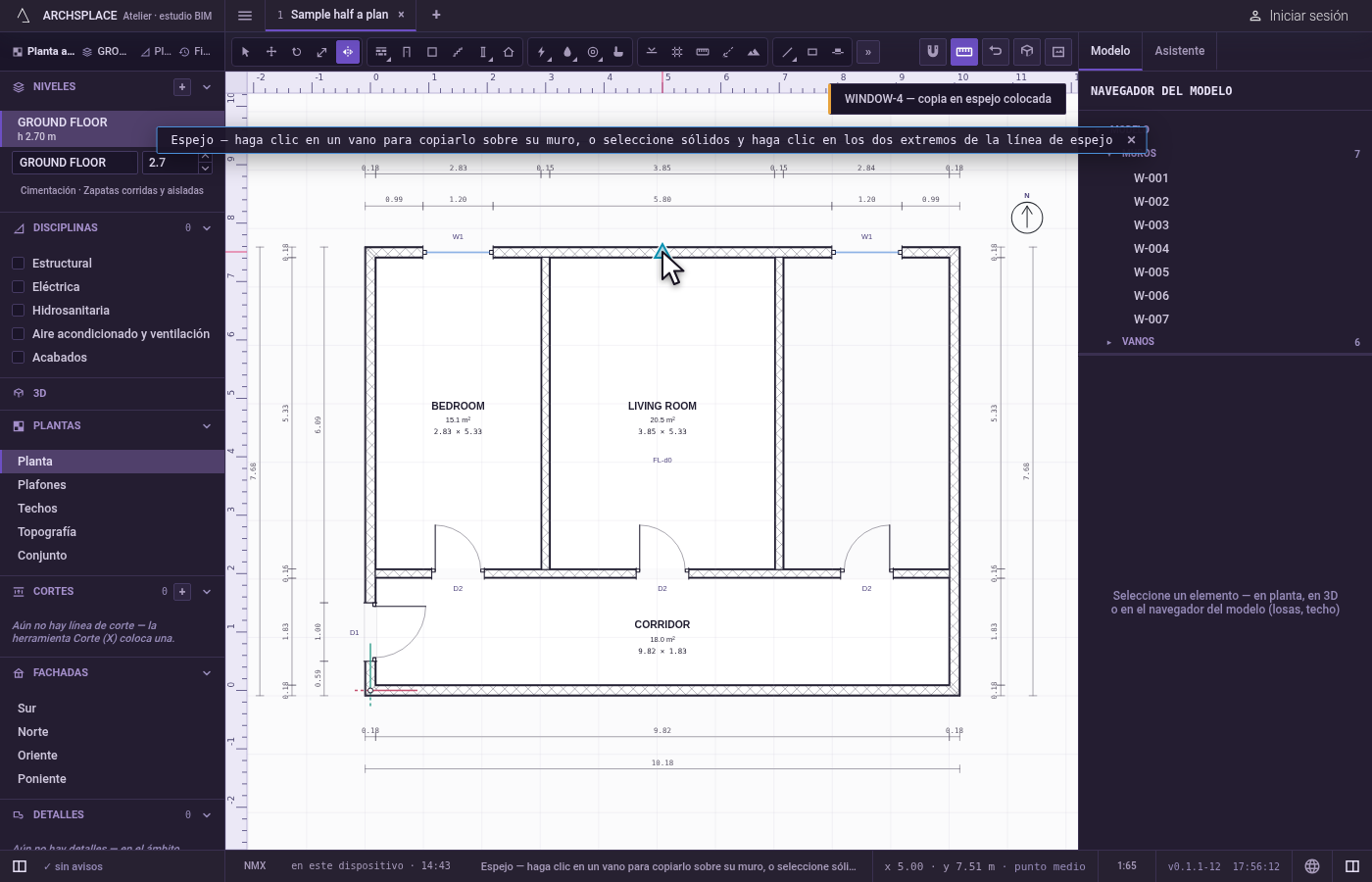

Para un solo vano, haga clic en él y luego en un punto de su muro. Haga clic sobre la ventana o la puerta, o cerca de ella. Luego haga clic en el punto del muro respecto al cual la copia debe ser simétrica. Se coloca una copia simétrica del otro lado de ese punto, y un mensaje arriba a la derecha lo confirma.
Qué rechaza
- Un eje sin longitud. Dos clics en el mismo punto no reflejan nada, y un mensaje indica que los dos extremos deben ser distintos.
- Un clic en el vacío cuando se espera un vano. Sin nada seleccionado, un clic que no encuentra ninguna ventana ni puerta cerca no coloca nada, y un mensaje le pide hacer clic en una ventana o una puerta.
- Un vano reflejado que no cabe. Primero se prueba la copia en el proyecto. Si no cabe en su muro, por ejemplo encima de otro vano, se rechaza con el motivo y no se agrega nada.
- Un componente volteado al revés. Una instancia de componente conserva su orientación de mano: un mensaje le indica que entre al componente para reflejar su geometría.
- Un elemento alojado por sí solo. Una ventana, una puerta o un dispositivo de un muro que forma parte de una selección reflejada sin su muro se queda donde está, y un mensaje indica que va con su muro.
Qué escribe en el contrato
Un solo paso, que un solo deshacer revierte. Sin Ctrl, cada elemento reflejado recibe sus nuevos puntos, y los muros, las tuberías y las trabes unidos a ellos conservan sus uniones. Con Ctrl, los reflejos se agregan al final de sus listas. El gesto del vano agrega un vano nuevo en el mismo muro, a la distancia reflejada a lo largo de él.
Conceptos
Preguntas frecuentes
¿Cómo conservo el original al hacer simetría?
Mantenga presionada Ctrl (Comando en una Mac) al hacer clic en el segundo extremo del eje de simetría. El original se queda y el reflejo se agrega como una copia.
¿Cómo hago un par de ventanas simétricas en un mismo muro?
Sin nada seleccionado, presione I, haga clic en la ventana y luego en el punto del muro respecto al cual el par debe ser simétrico. Se coloca una copia simétrica del otro lado de ese punto.
