Composición

La composición es la primera sección del panel de un muro, titulada Composición con el espesor total del muro, como Composición · 360 mm. El mismo editor aparece en el panel de un entrepiso para su tipo de losa, de la Superficie de tránsito al Lecho bajo, y en el panel de la cimentación para sus zapatas.

De arriba abajo muestra:

• Tipo: el tipo de muro del muro, elegido en una lista de los tipos del proyecto. Debajo, cuántos muros lo comparten, como Compartido por 6 muros, o Solo este muro, y, cuando es compartido, Duplicar tipo.
• Exterior e Interior sobre una franja que dibuja las capas una junto a otra, cada una con su achurado, como las corta la planta, con su espesor cuando hay lugar. Un clic en una franja ilumina su capa.

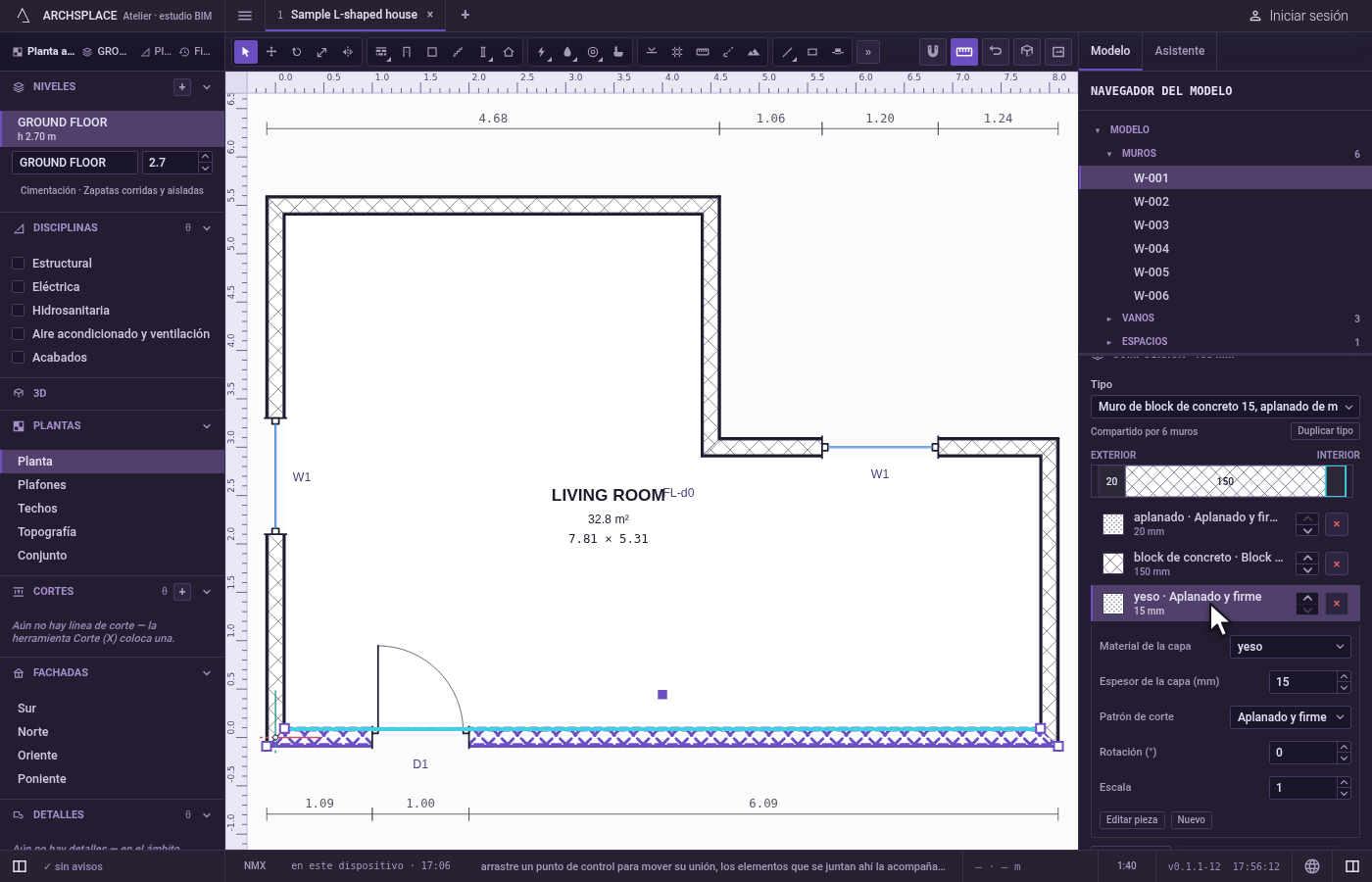

• Las capas, un renglón cada una, de la cara exterior a la interior: una muestra de su achurado, su material y su achurado, su espesor, dos flechas que la mueven hacia fuera o hacia dentro, y una × que la quita. Un clic en un renglón abre sus campos: Material de la capa, Espesor de la capa en milímetros, Patrón de corte y, según el corte, Color de la capa para un sólido, Rotación (°) y Escala para un patrón colocado a lo largo del muro, con Editar pieza y Nuevo, que abre el editor de piezas sobre un achurado de dibujo nuevo.
• + Agregar capa, que agrega una capa de yeso debajo de la que está abierta, y Aplicar los achurados de la norma, que le da a cada capa sin achurado, o con uno que la plantilla no tiene, el achurado que la norma le da a su material.

Un material elegido toma el achurado que le da la plantilla. En Patrón de corte, el achurado que la norma le da al material de la capa aparece marcado según la norma.

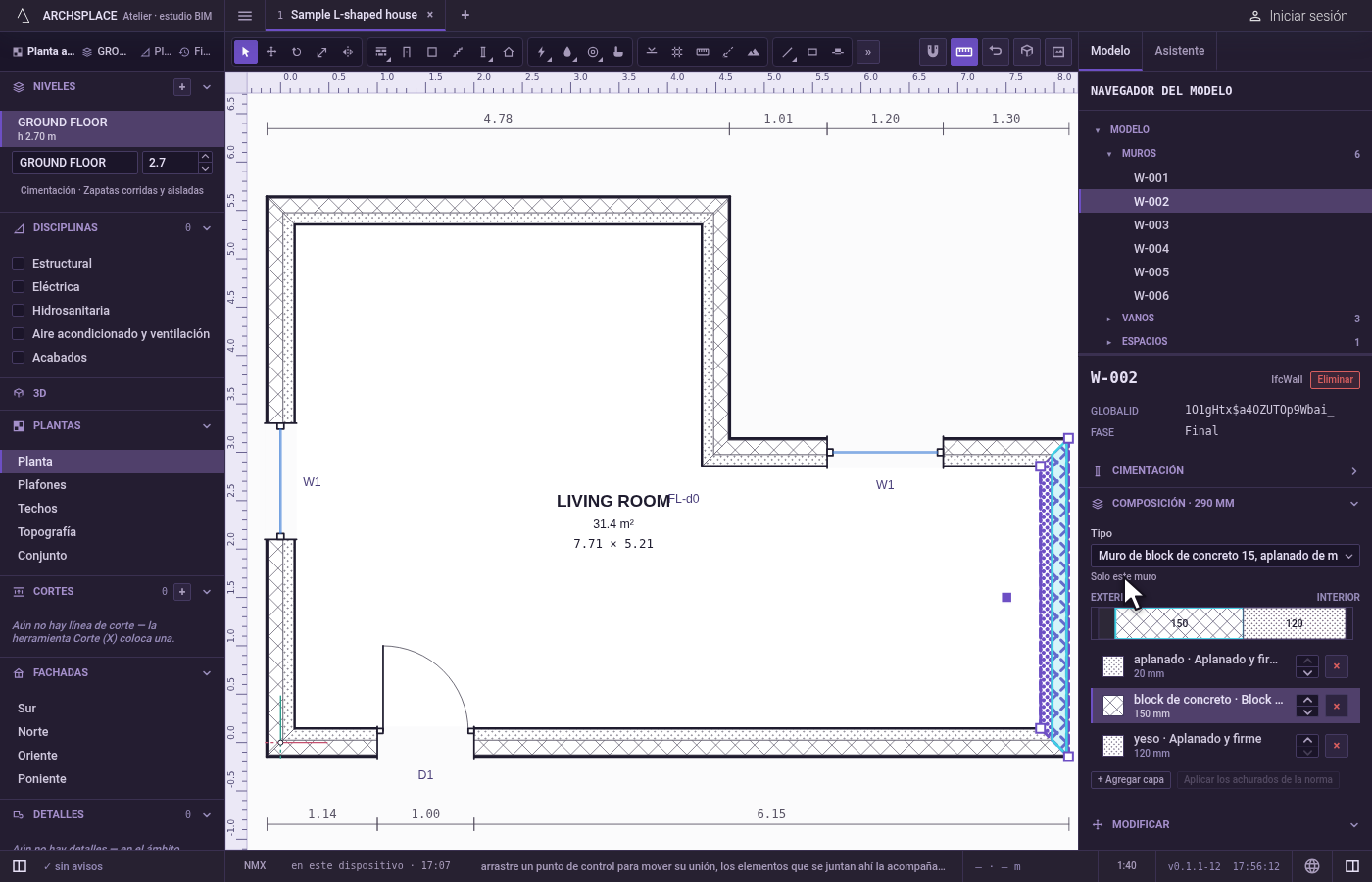

Cada edición es primero un borrador: una barra bajo las capas dice Cambios sin aplicar, con Descartar y Aplicar, o Aplicar a 6 muros cuando el tipo es compartido. Aplicar escribe la nueva composición en el tipo, así que todos sus muros cambian en un solo paso. Duplicar tipo le da primero a este muro una copia propia del tipo, y su indicación dice que los demás muros conservan la suya.

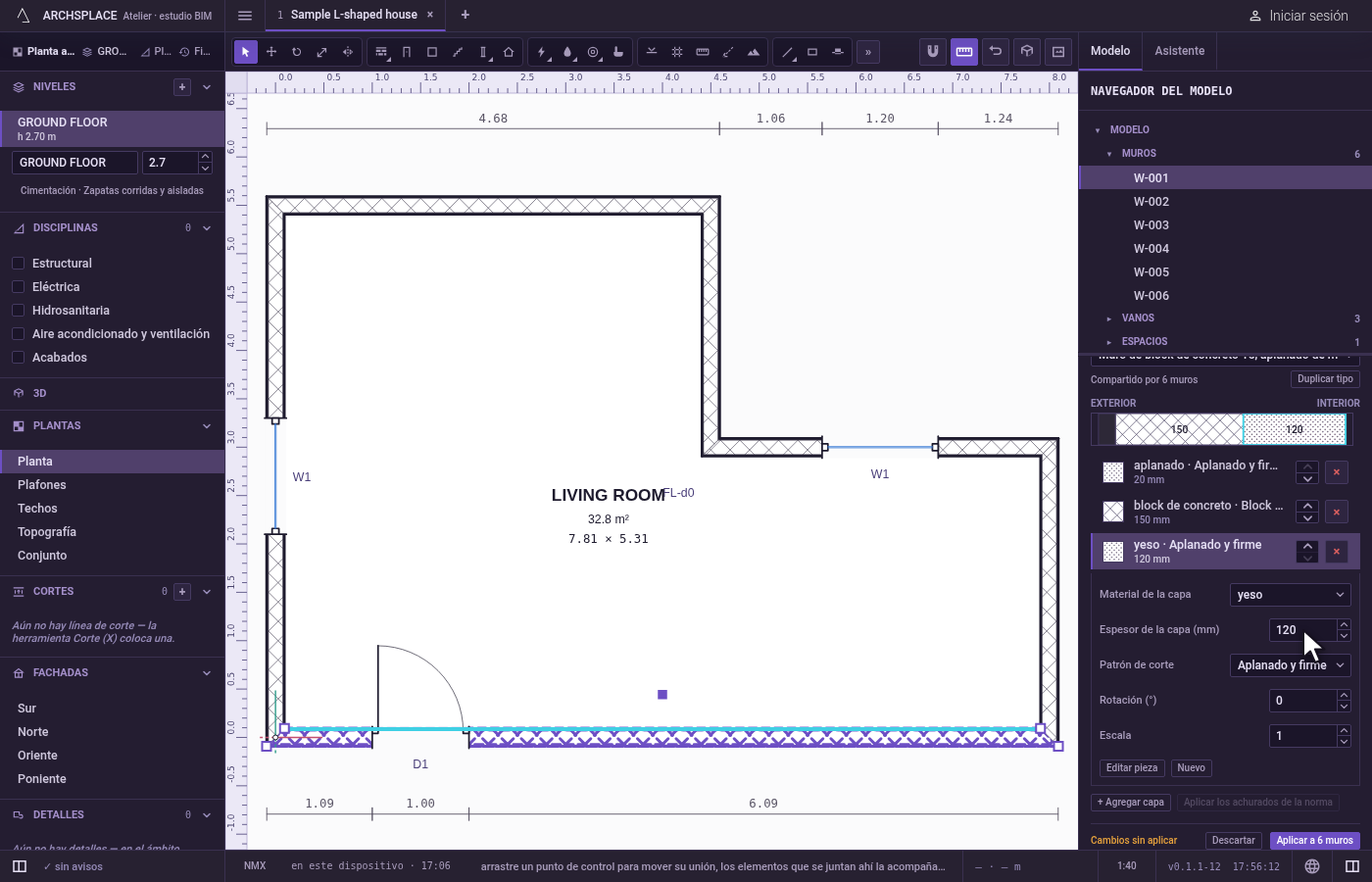

• Para cambiar el espesor de una capa, como más aislamiento en todos los muros exteriores.
• Para agregar una capa, como un recubrimiento por dentro.
• Para cambiar el achurado con el que se dibuja una capa en plantas y cortes.
• Para darle a un muro una composición propia.

Aplicar escribe toda la composición del tipo en los wallTypes (o slabTypes) del proyecto, bajo la clave del tipo: cada capa con su material, su thickness en metros, y su pattern cuando no es el poché simple, con color para un sólido y rotation y scale para un patrón colocado a lo largo del muro. Un tipo de la plantilla se escribe en el proyecto bajo su propia clave, con su nombre y su uso, lo que lo sobrescribe solo para este proyecto. En la plantilla internacional, el aislamiento del muro de doble hoja engrosado a 120 mm queda así:

Un tipo cuya clave lleva su espesor toma el nuevo total en su clave y en su nombre. Tipo escribe el type del muro, y Duplicar tipo escribe una copia bajo la clave del tipo seguida de _COPY, nombrada como copia, que luego nombra el type del muro. Un tipo del proyecto que ya no usa ningún muro sale del proyecto. Cada una de estas acciones es un solo paso que un solo Ctrl+Z revierte.
