El imán
El imán es la manera en que cada clic del atelier encuentra su punto: esquinas, puntos medios, centros, cruces, aristas, caras y las alineaciones del gesto en curso responden a menos de 12 píxeles de pantalla, cada uno con su propio marcador. El menú Referencias a objetos elige cuáles pueden atraer el cursor, y F8 y F10 fijan la dirección.
Qué es
Cada clic que coloca un punto pasa por un solo imán: en la planta, en los cortes y las fachadas, en los detalles y en los editores. Busca alrededor del cursor a menos de 12 píxeles de la pantalla, sea cual sea el zoom, y decide qué es el punto en un orden fijo:
- un punto le gana a una línea, y gana el punto más cercano: el extremo de un muro, una esquina de sus caras o su punto medio, la jamba de un vano o su centro, el punto de quiebre de una escalera o la mitad de un tramo, la esquina de un techo, el centro de un mueble sanitario, una lectura del terreno;
- luego las alineaciones del gesto en curso: la horizontal y la vertical que pasan por el punto donde empezó, la prolongación y la escuadra del último segmento, y las alineaciones con los últimos puntos donde se detuvo el cursor; si dos de ellas se encuentran, fijan su cruce;
- luego dos líneas a su alcance dan su cruce, como un eje y la cara de un muro;
- luego se sigue la línea más cercana: la cara de un muro o su eje, un eje estructural, una guía;
- sin nada a su alcance, el punto es libre, redondeado a un paso que sigue al zoom.
Los muros de un nivel calcados bajo la planta también son imanes. Lo que usted está moviendo nunca se atrae a sí mismo.
Cuándo usarlo
- Siempre: cada herramienta de dibujo y cada movimiento lo leen.
- Para elegir qué referencias pueden atraer, cuando una planta muy cargada hace saltar el cursor.
- Para fijar la dirección con Orto o con Rastreo polar mientras dibuja.
Los pasos

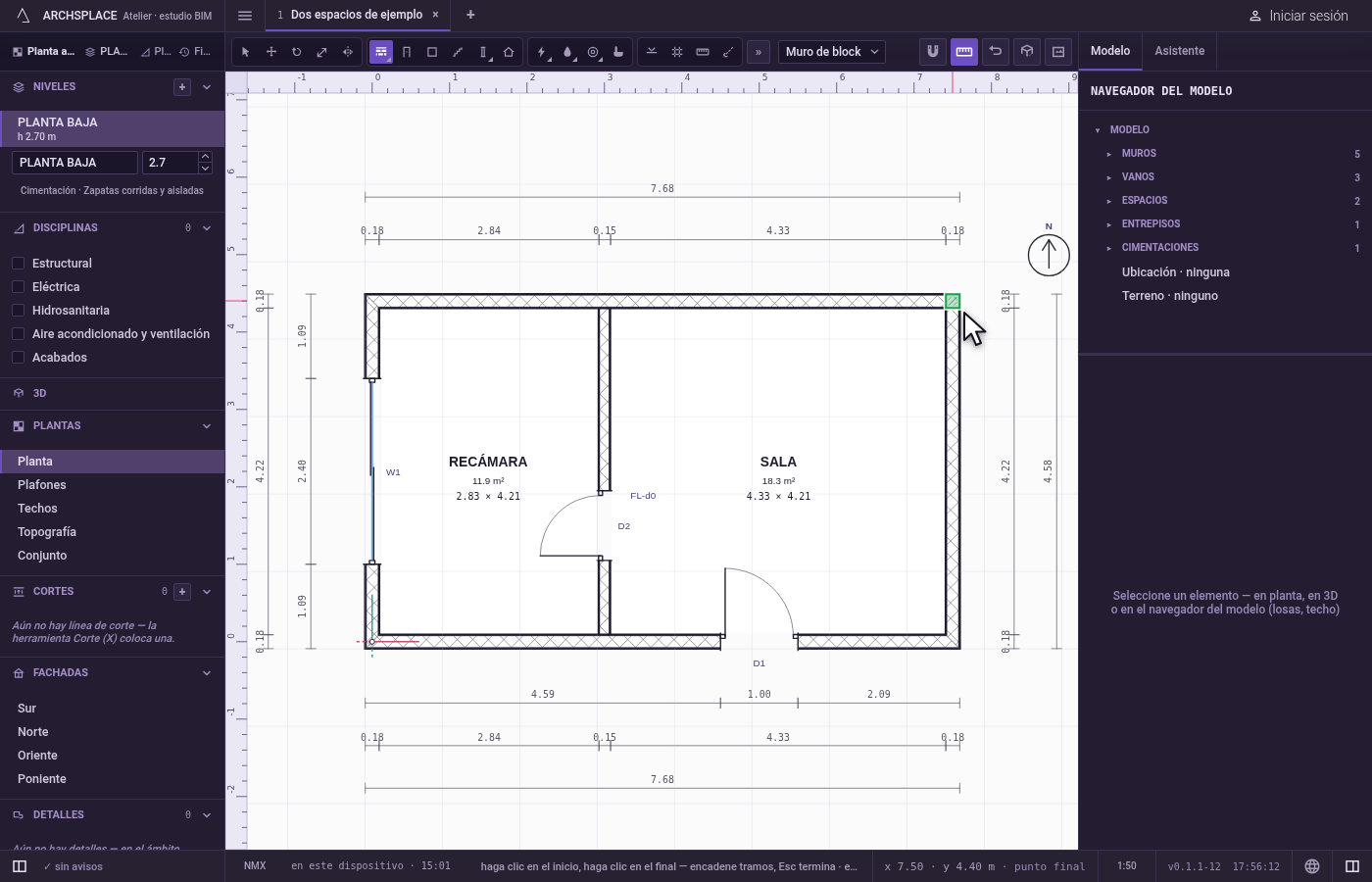

Lea el marcador. Un pequeño marcador en el cursor nombra lo que encontró el imán: un cuadrado en un extremo o una esquina, un triángulo en un punto medio, un anillo en un centro, una cruz en un cruce, un rombo en una línea, un anillo sobre una barra en una tangente, una escuadra en una perpendicular, un reloj de arena en el punto más cercano. Una línea punteada muestra cada alineación que sostiene el cursor. La derecha de la barra de estado da la posición del cursor y el nombre de lo que encontró.

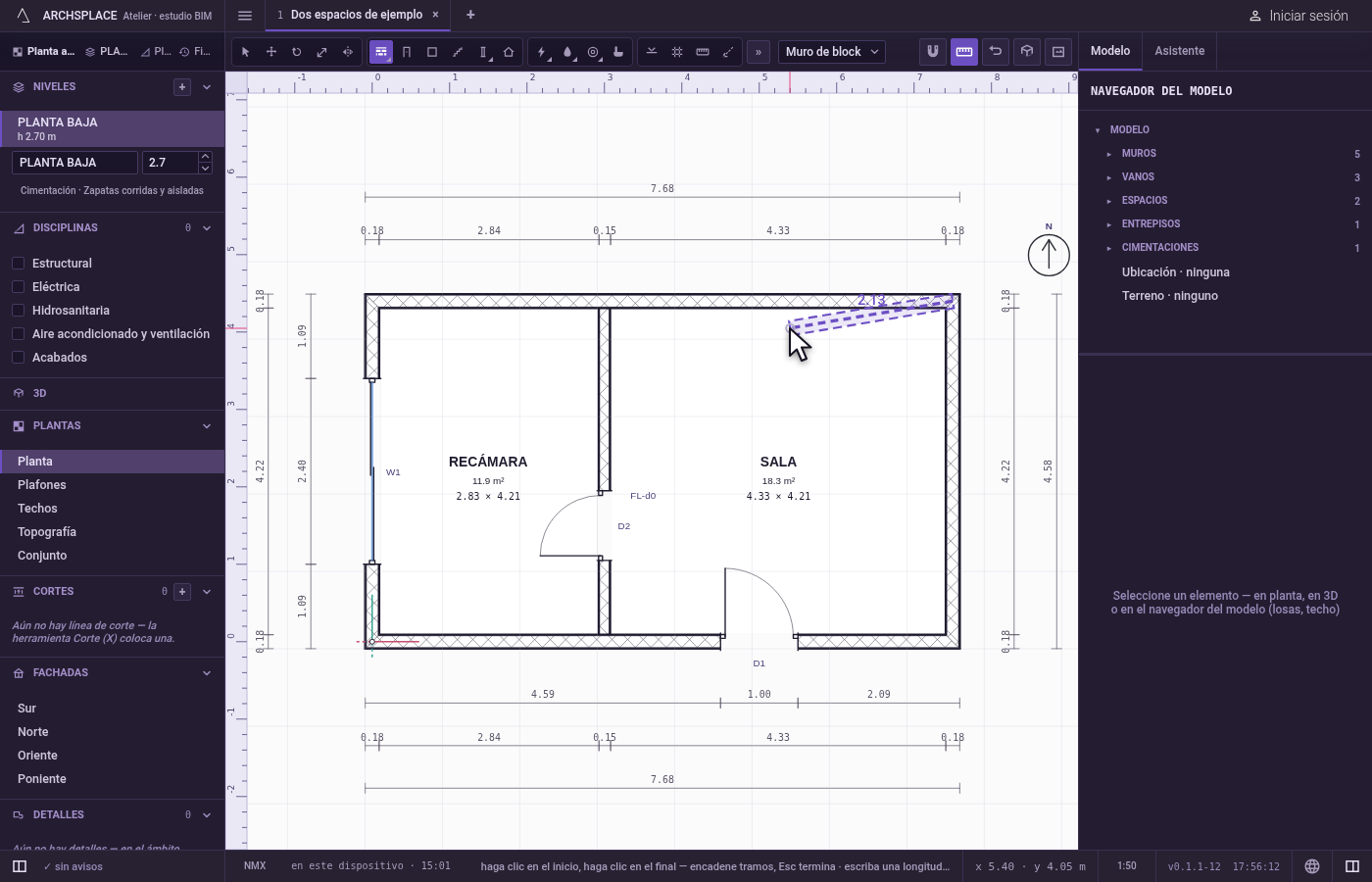

Haga clic sobre él. Un clic cae exactamente en el punto que muestra el marcador, siempre que el puntero siga a su alcance.
Sostenga una alineación. Mientras dibuja, mantenga presionada
Mayúspara conservar la alineación más cercana desde el punto de inicio, vaya donde vaya el cursor.

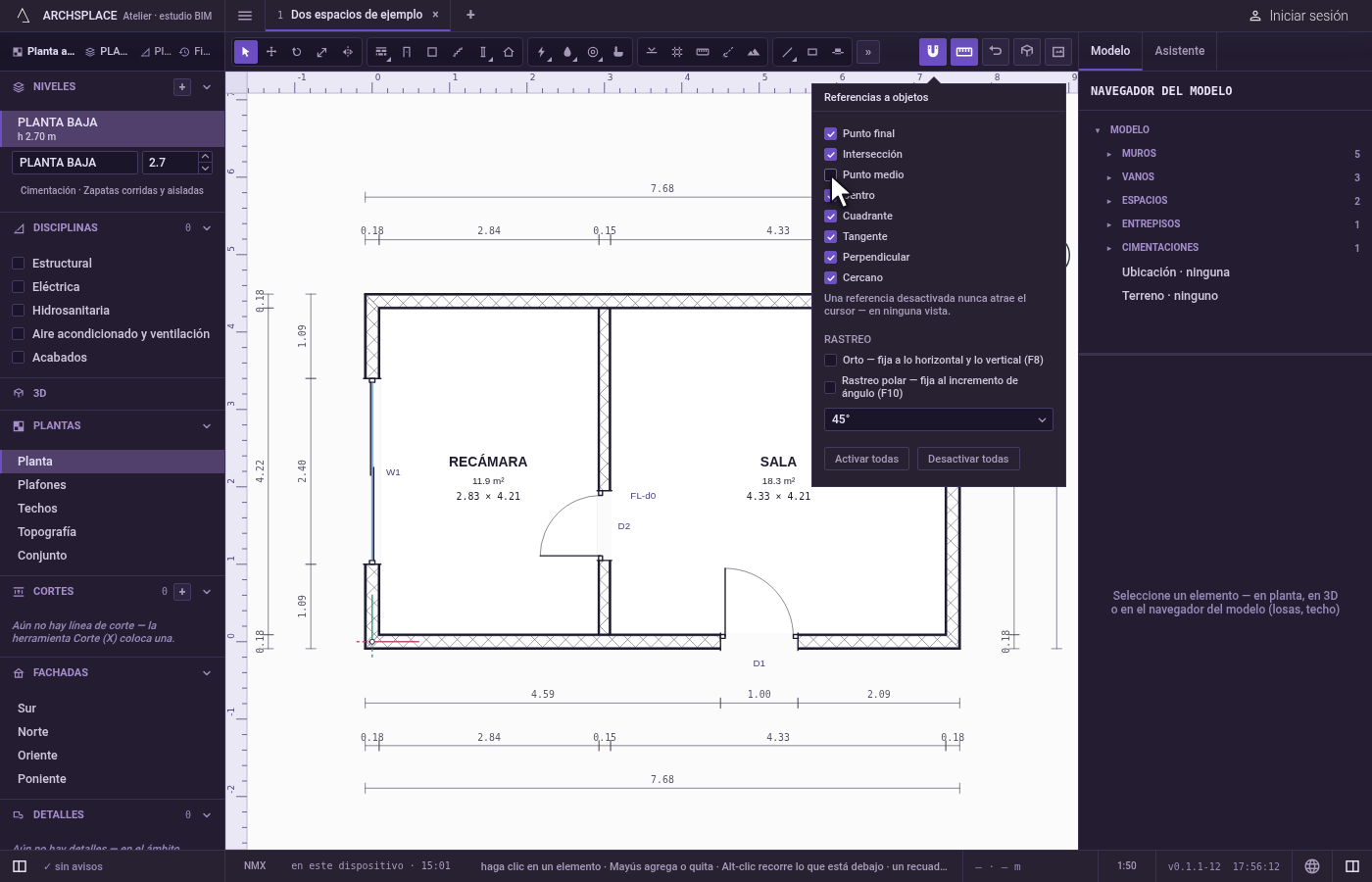

Elija las referencias. Abra el menú Referencias a objetos en la barra de herramientas. Marque o desmarque Punto final, Intersección, Punto medio, Centro, Cuadrante, Tangente, Perpendicular y Cercano; Activar todas y Desactivar todas las cambian todas. Una referencia desactivada nunca atrae el cursor, en ninguna vista.
Active el rastreo. En el mismo menú, Orto fija todo el dibujo a lo horizontal y lo vertical;
F8lo activa y lo desactiva, y la planta muestra ORTO 90° en su esquina mientras está activado. Rastreo polar fija a un incremento de ángulo de 15, 30, 45 o 90 grados, elegido en el menú;F10lo activa y lo desactiva.
Qué rechaza
- Un punto fuera de alcance. Nada a más de 12 píxeles de pantalla atrae el cursor; acerque el zoom para alcanzar un punto rodeado de otros.
- Una referencia que usted desactivó. Nunca atrae, en ninguna vista, hasta que la vuelva a marcar.
- Ajustarse a lo que se mueve. El elemento en la mano, y los muros que lleva una esquina arrastrada, quedan fuera.
Qué escribe en el contrato
Nada. El imán solo encuentra puntos; lo que se escribe es lo que la herramienta escribe en esos puntos. Las referencias que marca y el rastreo son ajustes suyos, guardados en esta computadora.
Preguntas frecuentes
¿Por qué el ajuste se siente igual con cualquier zoom?
Su alcance es de 12 píxeles en la pantalla, no una distancia en el modelo, así que sigue al zoom. Lejos de todo, un punto libre se redondea a un paso que también sigue al zoom: milímetros con el zoom cerca, decímetros con el zoom lejos.
¿Cómo evito que el cursor salte a los puntos medios?
Abra el menú Referencias a objetos en la barra de herramientas y desmarque Punto medio. Una referencia desactivada nunca atrae el cursor, en ninguna vista.
¿Un elemento se puede ajustar a sí mismo mientras lo muevo?
No. Lo que usted está moviendo nunca se atrae a sí mismo, y una esquina arrastrada deja fuera del imán a sus propios muros.
