Borrador

El Borrador quita líneas de la geometría dibujada en la vista 3D, una con un clic o muchas pasando el puntero sobre ellas. Con Mayús oculta una línea en lugar de borrarla, con Ctrl la suaviza, y con ambas regresa una línea oculta o suavizada.

Qué es

El Borrador trabaja sobre las líneas que usted dibujó en la vista 3D: las líneas y los arcos de las herramientas Línea, Arco, Rect y Círculo, y cada línea de la que esas líneas pasaron a formar parte. Un clic sobre una línea la borra; presionar y pasar el puntero borra todas las líneas por donde pasa, todas a la vez al soltar.

Para el Borrador, un arco o un círculo es una sola curva: tocar cualquier parte de ella la quita completa. Borrar una línea abre todas las caras que cerraba, y dos líneas que quedan alineadas en una sola recta se funden en una.

La misma herramienta oculta y suaviza. Una línea oculta o suavizada ya no se dibuja, pero sigue delimitando sus caras, así que la superficie se mantiene completa. Así se limpia el aspecto de un modelo sin cambiar su forma.

Cuándo usarlo

Para quitar una línea dibujada por error, o una que divide una cara que usted quiere completa otra vez.
Para abrir una cara y poder dibujarla de otra manera.
Para ocultar las líneas que muestran dónde se juntan caras planas, de modo que una superficie se lea como una sola.
Para regresar una línea que ocultó o suavizó antes.

Los pasos

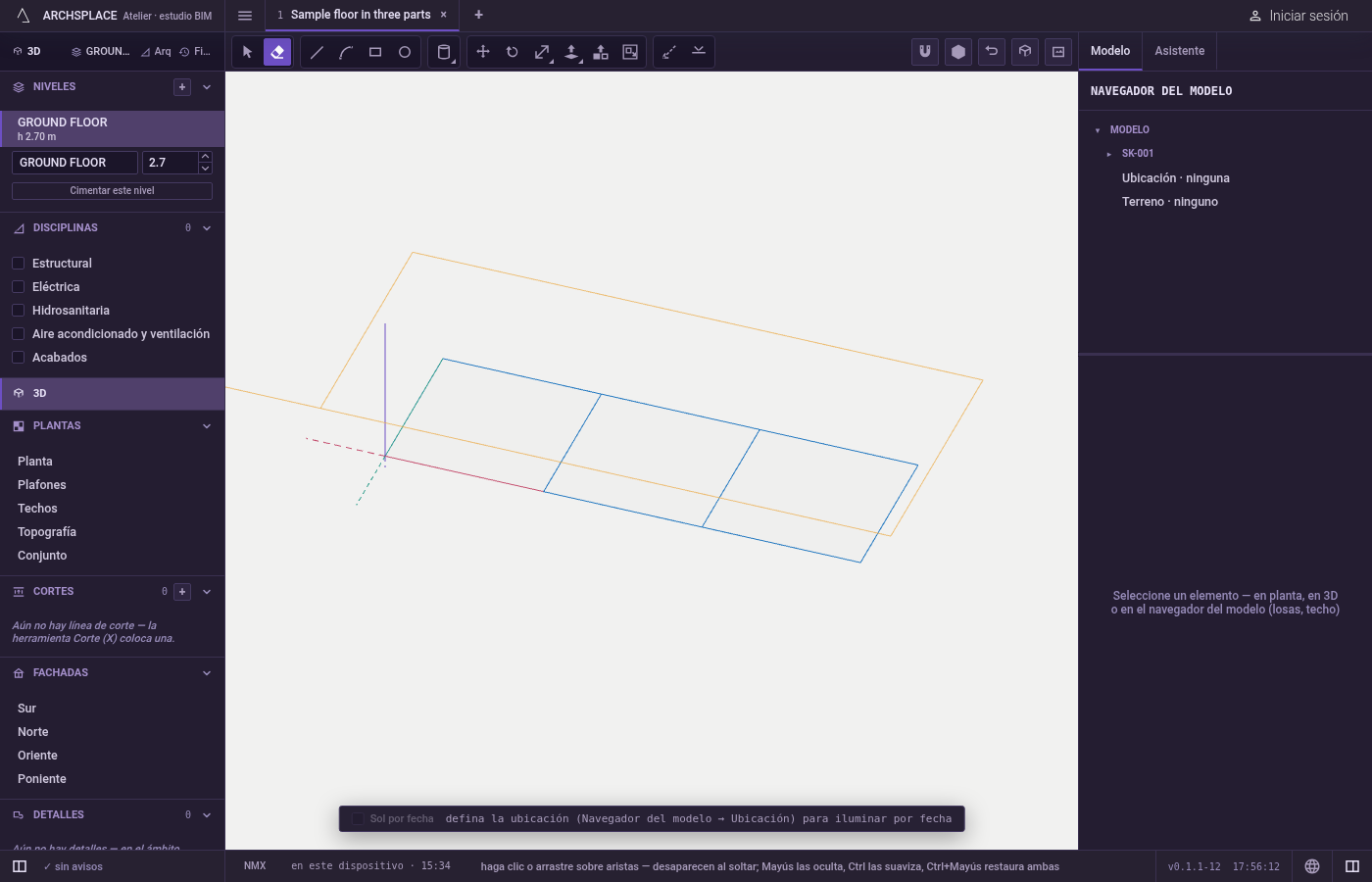

Tome la herramienta. Presione E, o haga clic en Borrador en el primer grupo de la barra.
Apunte a una línea. La línea bajo el puntero se ilumina en naranja. Una línea oculta o suavizada también se ilumina: el Borrador la sigue encontrando.
Haga clic o pase el puntero. Haga clic para tomar una línea, o presione y arrastre sobre varias. Cada línea por donde pasa el puntero se queda iluminada mientras arrastra.

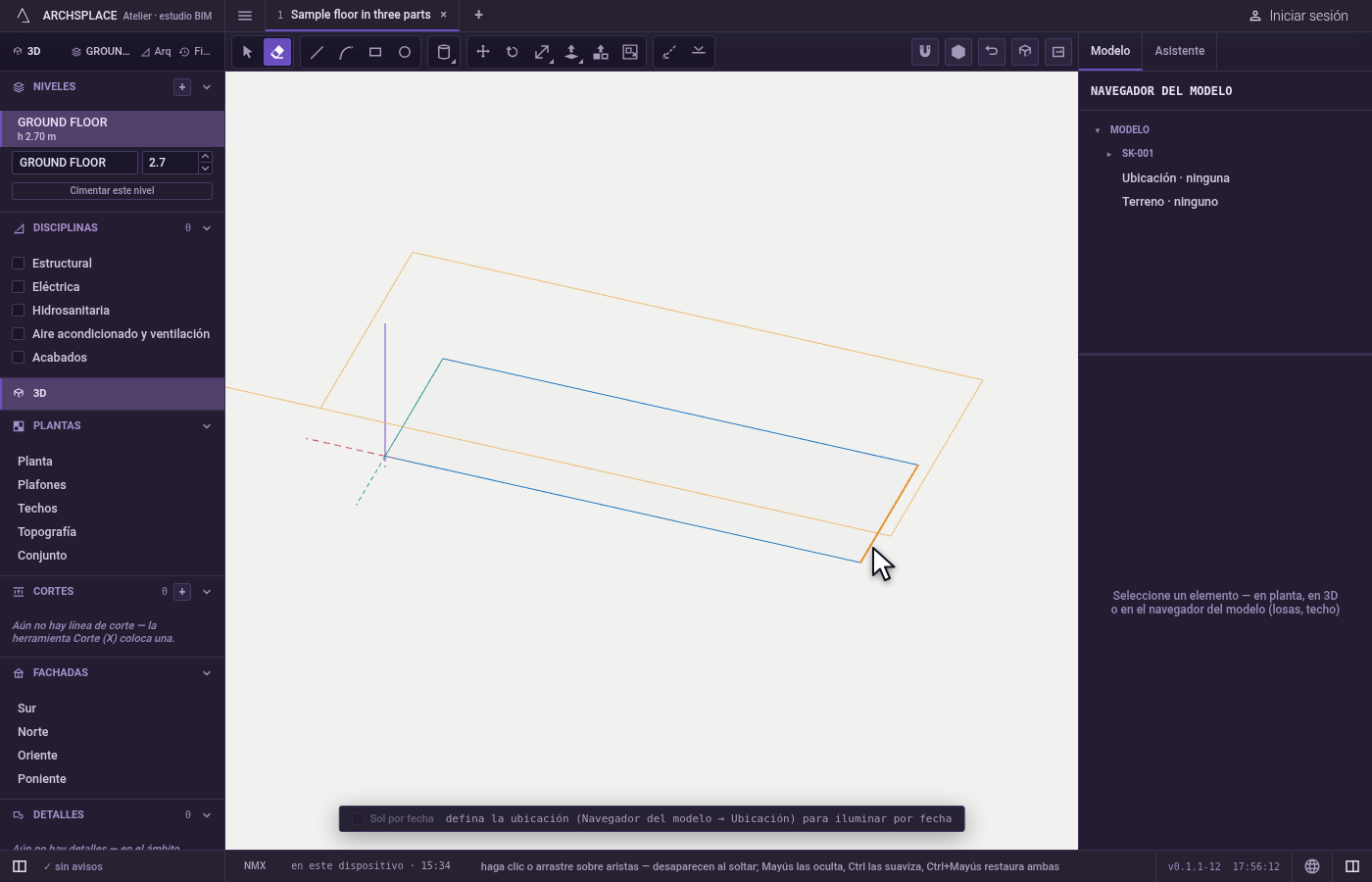

Suelte con la tecla que dice qué hacer. Sin ninguna tecla, las líneas se borran. Con Mayús presionada al soltar, se ocultan. Con Ctrl (⌘ en una Mac), se suavizan. Con Ctrl y Mayús juntas, las líneas ocultas y suavizadas se regresan. Cada vez que suelta es un paso que Ctrl+Z deshace.

Qué rechaza

Las aristas de un sólido. Las aristas de un sólido son su forma, así que borrar una se rechaza, y un aviso indica que tampoco se pueden ocultar ni suavizar. Cambie la forma del sólido con Empujar/Jalar o Mover.
Lo que no es una línea. El Borrador no toma una cara, un muro, una losa ni un componente; selecciónelos y presione Supr.
El interior de un componente cerrado. Primero abra el componente y luego borre sus líneas.

Qué escribe en el contrato

Un borrado saca las líneas de la geometría dibujada del modelo, o del componente que tiene abierto, y las caras que cerraban se vuelven a encontrar a partir de las líneas que quedan. Ocultar y suavizar conservan las líneas y las marcan, así que ya no se dibujan pero siguen delimitando sus caras; regresarlas quita la marca. Cada vez que suelta es un paso que se puede deshacer.

Relacionado

Preguntas frecuentes

¿Qué le pasa a una cara cuando borro una de sus líneas?

La cara se abre: sin esa línea su contorno ya no está cerrado, así que la cara desaparece y las demás líneas se quedan. Dos líneas que quedan alineadas en una sola recta después de borrar se funden en una.

¿Cómo oculto una línea sin abrir la cara?

Mantenga presionada Mayús al soltar el botón del mouse. La línea ya no se dibuja, pero las caras que delimitaba siguen completas. Mantenga Ctrl en su lugar para suavizarla, y Ctrl y Mayús juntas para regresar las líneas ocultas o suavizadas.

¿Puedo borrar la arista de un sólido?

No. Las aristas de un sólido son su forma. El Borrador las rechaza, y Mayús o Ctrl se niegan a ocultarlas o suavizarlas. Empuje, jale o elimine el sólido.
