Bajada de aguas negras
Bajada de aguas negras coloca el tubo vertical por donde baja el agua residual, con un solo clic donde va. Todos los desagües de un nivel van entonces a la bajada más cercana, por una red que el estudio traza solo.
Qué es
Una bajada de aguas negras es el tubo vertical que lleva el agua residual hacia abajo a través del edificio. Su herramienta coloca una con un solo clic, en el punto donde va; la bajada corre entonces a plomo por todos los niveles, desde debajo de su ramal más bajo hasta 40 cm por encima de la cubierta del techo donde la atraviesa, y así se ventila. Su panel puede detenerla en el entretecho con una válvula de admisión de aire.
La bajada es a donde va el desagüe. Los desagües de cada nivel van a su bajada más cercana, en una sola red que el estudio traza solo, con su pendiente, sus diámetros y sus conexiones. Nada de la red se guarda: agregue una bajada, o mueva una, y la red se vuelve a trazar.
Cuándo usarlo
- Para empezar el desagüe de una casa: coloque una bajada cerca de los baños y la cocina.
- Para agregar una segunda bajada, de modo que un baño alejado desagüe en la suya.
- Para elegir entre una ventilación a través del techo y una válvula de admisión de aire.
Los pasos

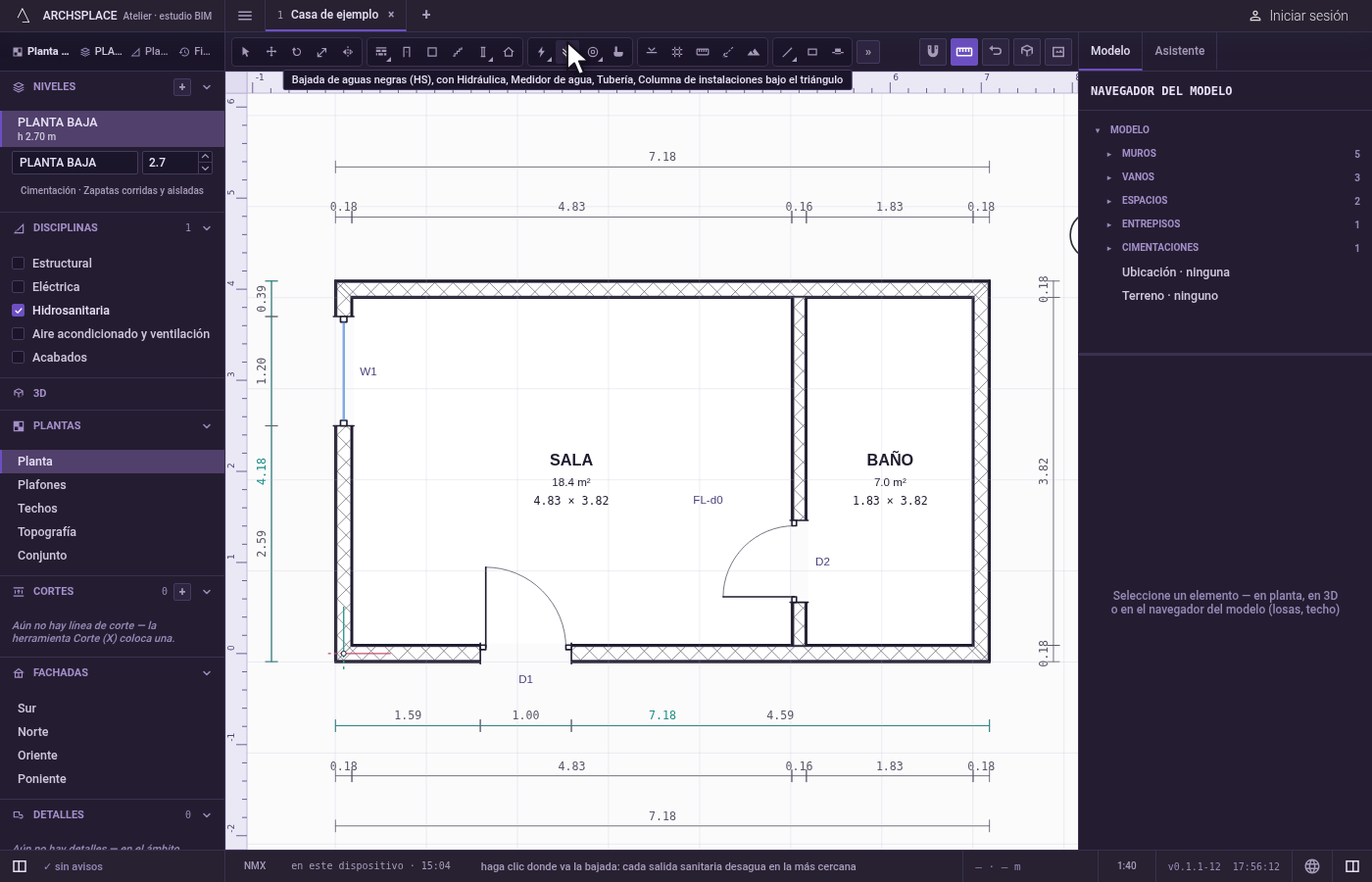

Tome la herramienta. Escriba
Hy luegoSrápidamente, o elíjala en la barra de herramientas, donde comparte un botón con las demás herramientas hidrosanitarias. La barra de estado indica que cada mueble desagua a la bajada más cercana.

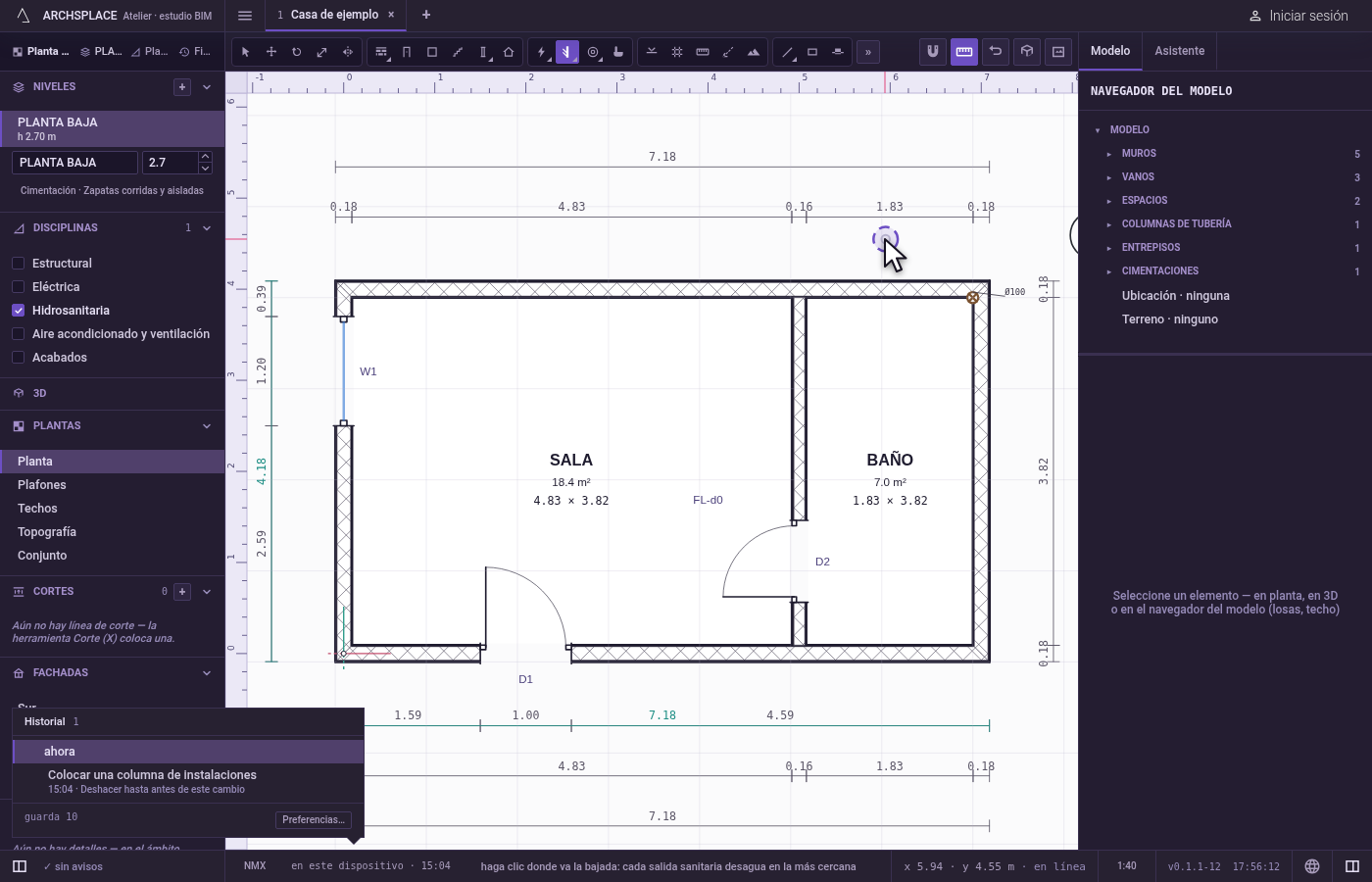

Haga clic donde va. El imán fija el clic en el punto más cercano a su alcance, como la esquina de un muro. La bajada se coloca ahí y atraviesa todos los niveles. Cada clic coloca otra bajada.

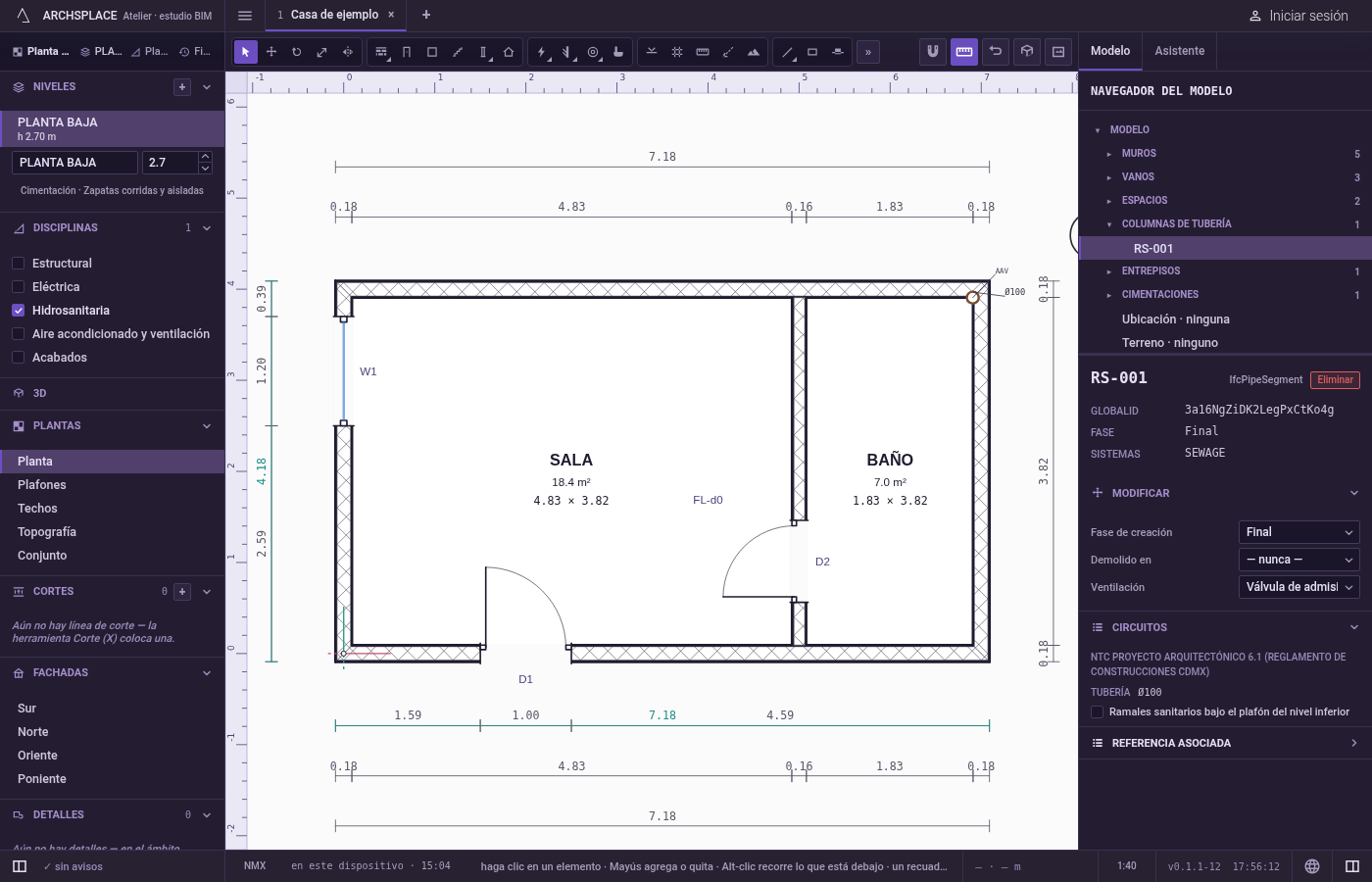

Defina su ventilación en su panel. Seleccione la bajada con Seleccionar. Su campo Ventilación dice A través del techo, o Válvula de admisión de aire en el entretecho.
Qué rechaza
- Nada en el momento del clic. Una bajada se coloca donde usted haga clic. Después, el proyecto avisa en el panel de la bajada cuando queda dentro de una columna, una trabe o un vano, y en qué longitud.
Qué escribe en el contrato
Un registro de columna nuevo al final de la lista de columnas de instalaciones del proyecto, como un solo paso que un solo deshacer revierte: su punto en metros, el sistema de aguas negras que lleva y la fase en la que dibuja la vista. No nombra ningún nivel, porque atraviesa todos. La ventilación se escribe solo cuando usted elige la válvula. Los desagües y sus conexiones nunca se escriben.
Conceptos
Preguntas frecuentes
¿A qué bajada desagua un lavabo?
A la bajada más cercana. Los desagües de cada nivel van a su bajada más cercana, en una sola red con su pendiente y sus conexiones, trazada por el estudio.
¿Cómo se ventila la bajada?
De inicio sube 40 cm por encima de la cubierta del techo donde la atraviesa. En su panel, el campo Ventilación puede detenerla en el entretecho con una válvula de admisión de aire.
