Corte coloca una línea de corte en la planta con un solo clic, vertical u horizontal y mirando hacia el lado elegido junto a las herramientas. Cada línea de corte abre su propia vista de corte, y su etiqueta, su posición y su dirección se editan en su panel.
Qué es
Corte coloca una línea de corte que atraviesa toda la planta, en el punto donde hace clic. La lista junto a las herramientas define su eje y hacia dónde mira: vertical mirando al oriente o al poniente, horizontal mirando al norte o al sur. Cada línea recibe una letra en el orden en que se coloca, A, B, C, y abre su propia vista de corte, dibujada a partir del modelo: el corte, lo que se ve más allá y las cotas.
La línea es una referencia de la planta. Un clic con Seleccionar la toma; un recuadro nunca.
Cuándo usarlo
- Para cortar a través de una escalera, un techo o un cambio de nivel y dibujarlo.
- Para colocar los cortes que necesita un juego de planos antes de componer sus planos.
Los pasos

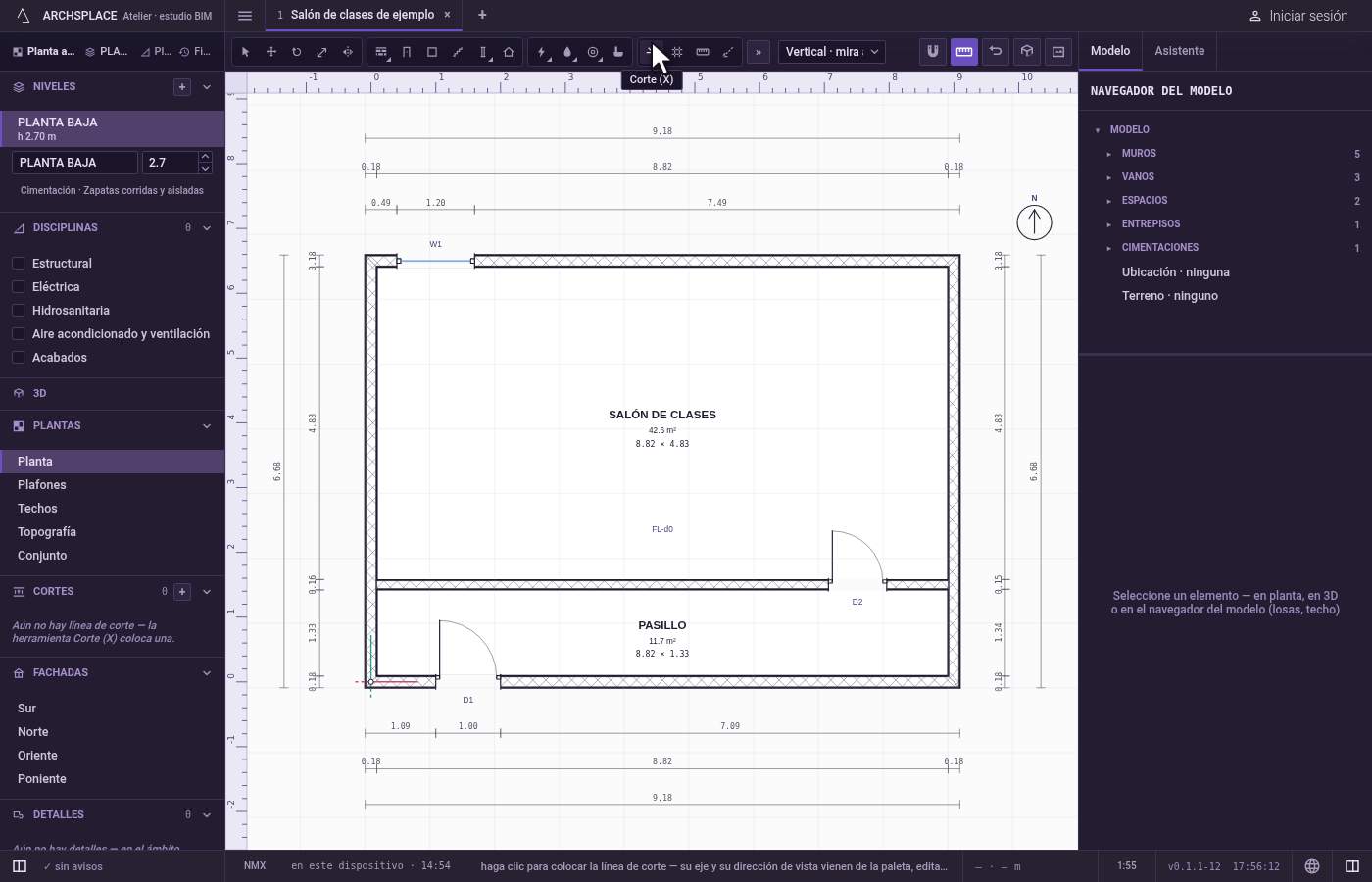

Tome la herramienta. Presione
X, o haga clic en el botón Corte. La barra de estado le indica que haga clic para colocar la línea de corte, con su eje y su dirección de vista tomados de la lista.

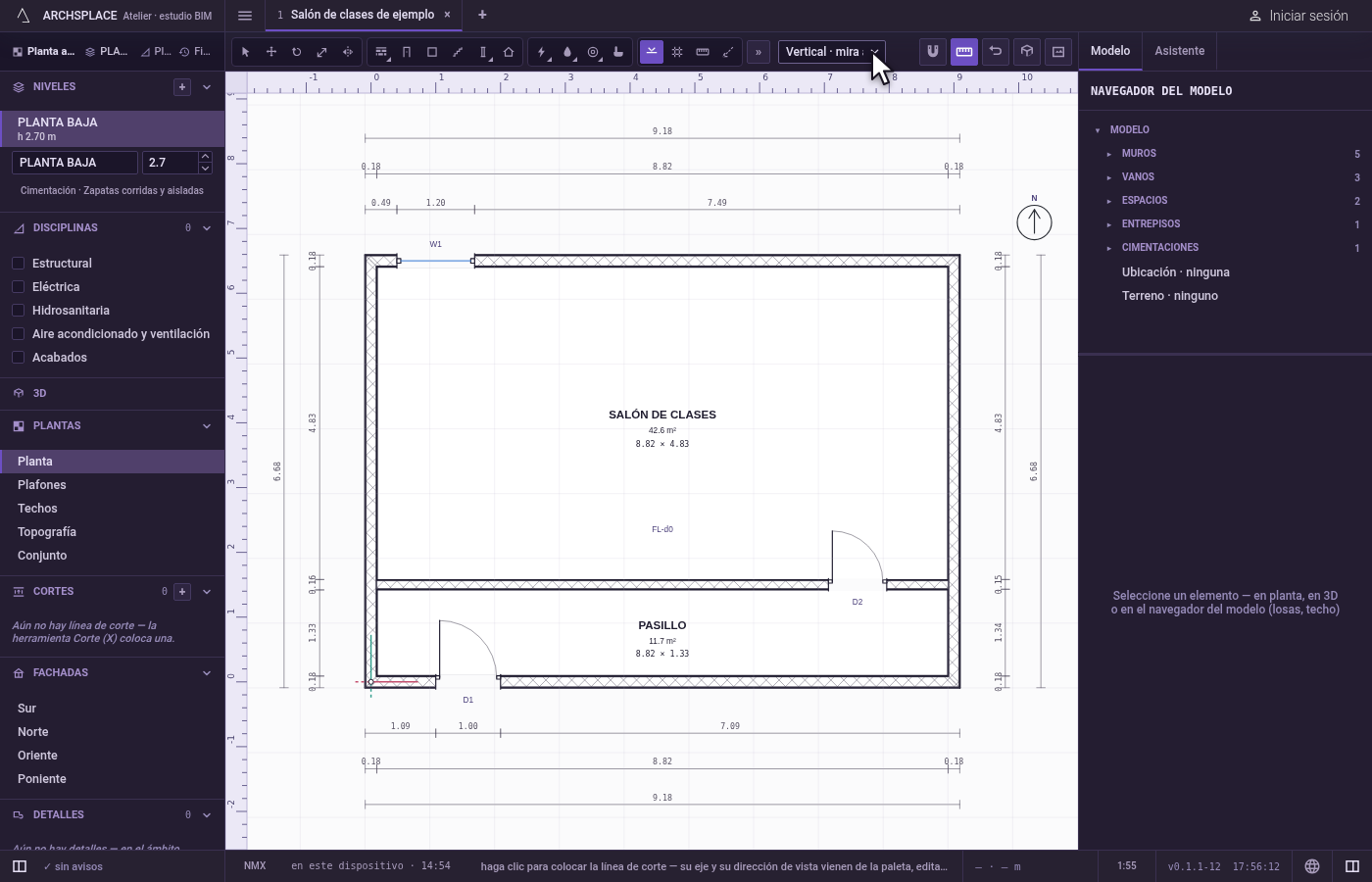

Elija el eje y la dirección. Elíjalos en la lista junto a las herramientas: Vertical · mira al poniente, Vertical · mira al oriente, Horizontal · mira al sur u Horizontal · mira al norte. Cada opción indica dónde está el observador.

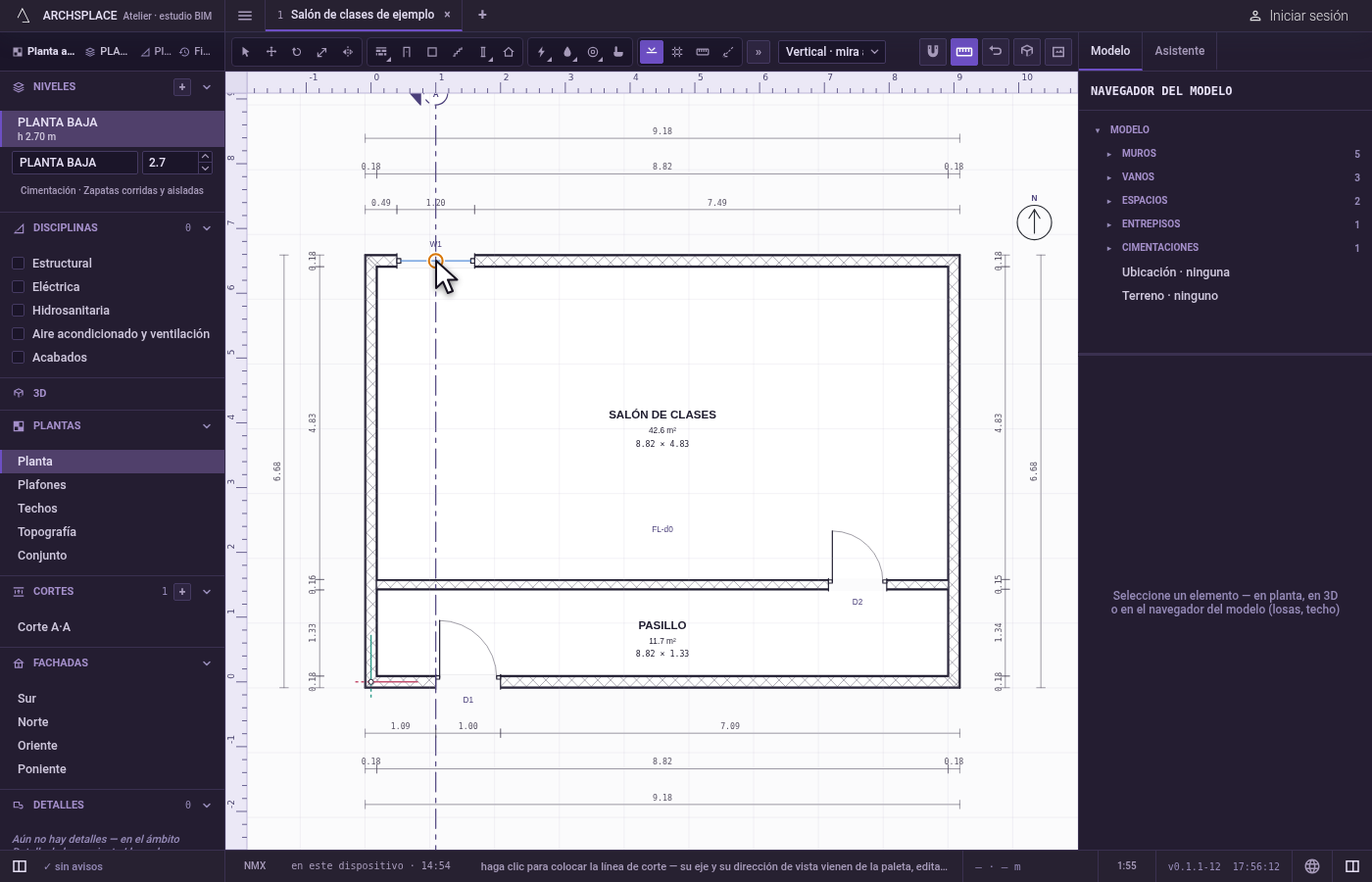

Haga clic donde corta. Una línea vertical pasa por la posición horizontal del punto, y una horizontal por su posición vertical en la planta. El imán fija el clic en el punto más cercano a su alcance, así que un corte puede pasar exactamente por la esquina de un muro o el centro de un vano. Cada clic coloca otra línea.
Edítela en su panel. Seleccione la línea con Seleccionar. Su panel define su etiqueta, su posición sobre su eje y hacia dónde mira, y abre su vista de corte. Con Seleccionar, arrastre la línea a lo largo de su eje, o desplácela con las flechas del teclado (el paso sigue al zoom; Mayús avanza cinco pasos a la vez, Ctrl una décima de paso).
Qué rechaza
- Un corte en diagonal. Una línea de corte solo corre sobre la horizontal o la vertical de la planta.
- Moverla de través. Una línea de corte solo se desliza a lo largo de su propio eje; Mover y Copiar lo indican, y su panel o las flechas del teclado la mueven.
Qué escribe en el contrato
Un registro nuevo al final de la lista de cortes del proyecto, como un solo paso que un solo deshacer revierte: su eje, su posición al centímetro, su letra y hacia dónde mira. La vista de corte misma nunca se escribe: se dibuja a partir del modelo cada vez que se abre.
