Muro curvo

Muro curvo dibuja un muro a lo largo de un arco: usted hace clic en su inicio y su final, y luego en un punto por donde pasa el arco, o escribe su radio. Igual que el muro recto, encadena, se une a los extremos de otros muros y toma el espesor del tipo de muro que usted elige.

Qué es

Muro curvo dibuja un muro cuyo eje es un arco. Lo forman tres puntos: el inicio, el final y un punto por donde pasa el arco. En lugar de hacer clic, puede escribir la distancia del inicio al final y el radio del arco. El muro toma el espesor y las capas del tipo de muro elegido junto a las herramientas, repartidos por igual a ambos lados del arco.

La herramienta encadena igual que Muro: el siguiente muro curvo empieza donde terminó el anterior. Sus extremos se unen a los extremos de otros muros de la misma manera, y el imán detecta los extremos de un muro curvo, su punto medio, su centro y sus caras a lo largo de la curva.

Cuándo usarlo

Para un ventanal en saliente, un ábside o una esquina redondeada de una fachada.
Para un muro divisorio curvo, como el muro de una regadera redonda o de un mostrador de recepción.
Para volver a dibujar un muro curvo de un levantamiento con su radio medido.

Los pasos

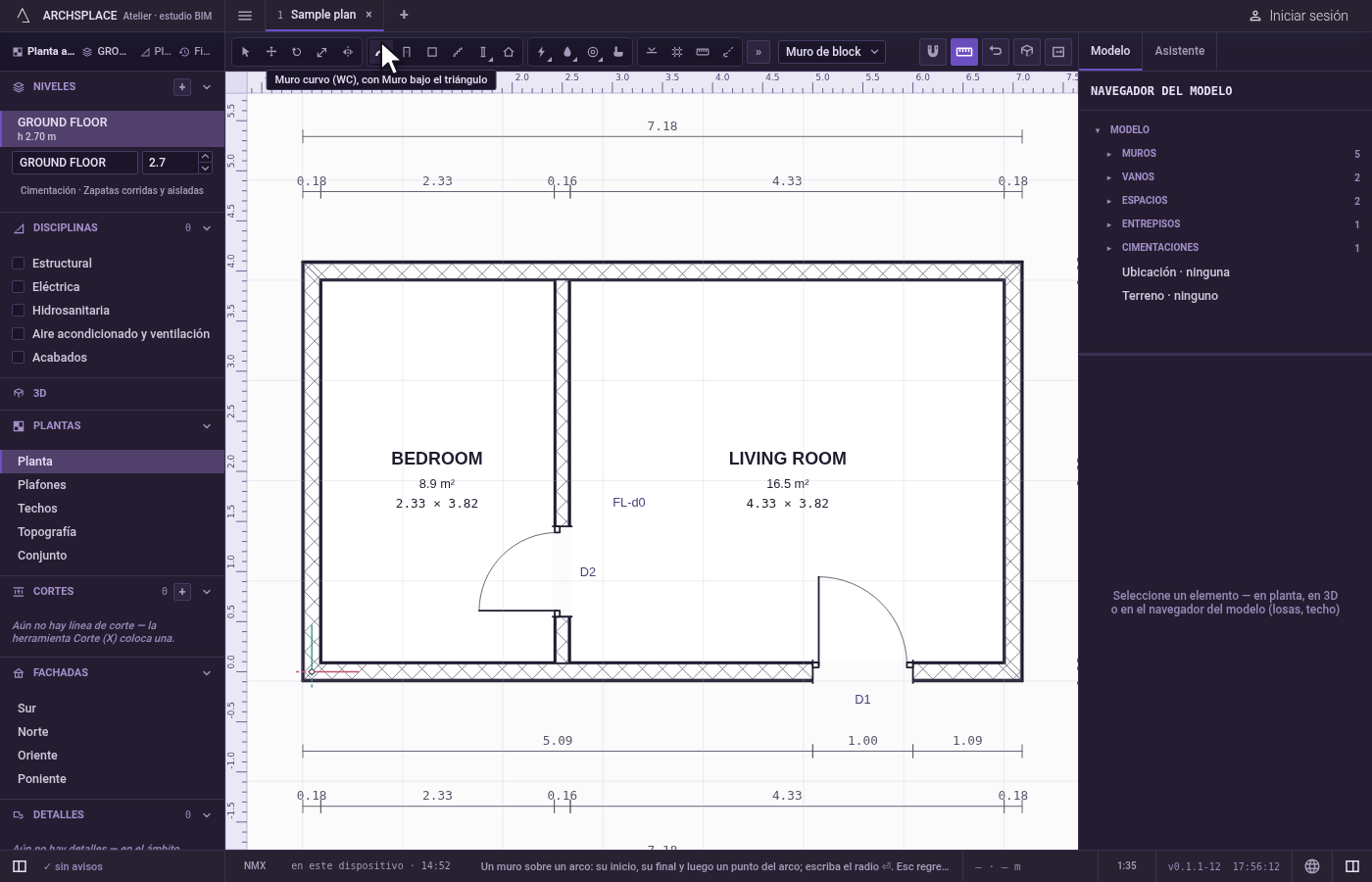

Tome la herramienta. Escriba W y luego C rápidamente, o elíjala en la barra de herramientas, donde comparte un botón con Muro. La barra de estado indica los tres puntos y que Esc retrocede.

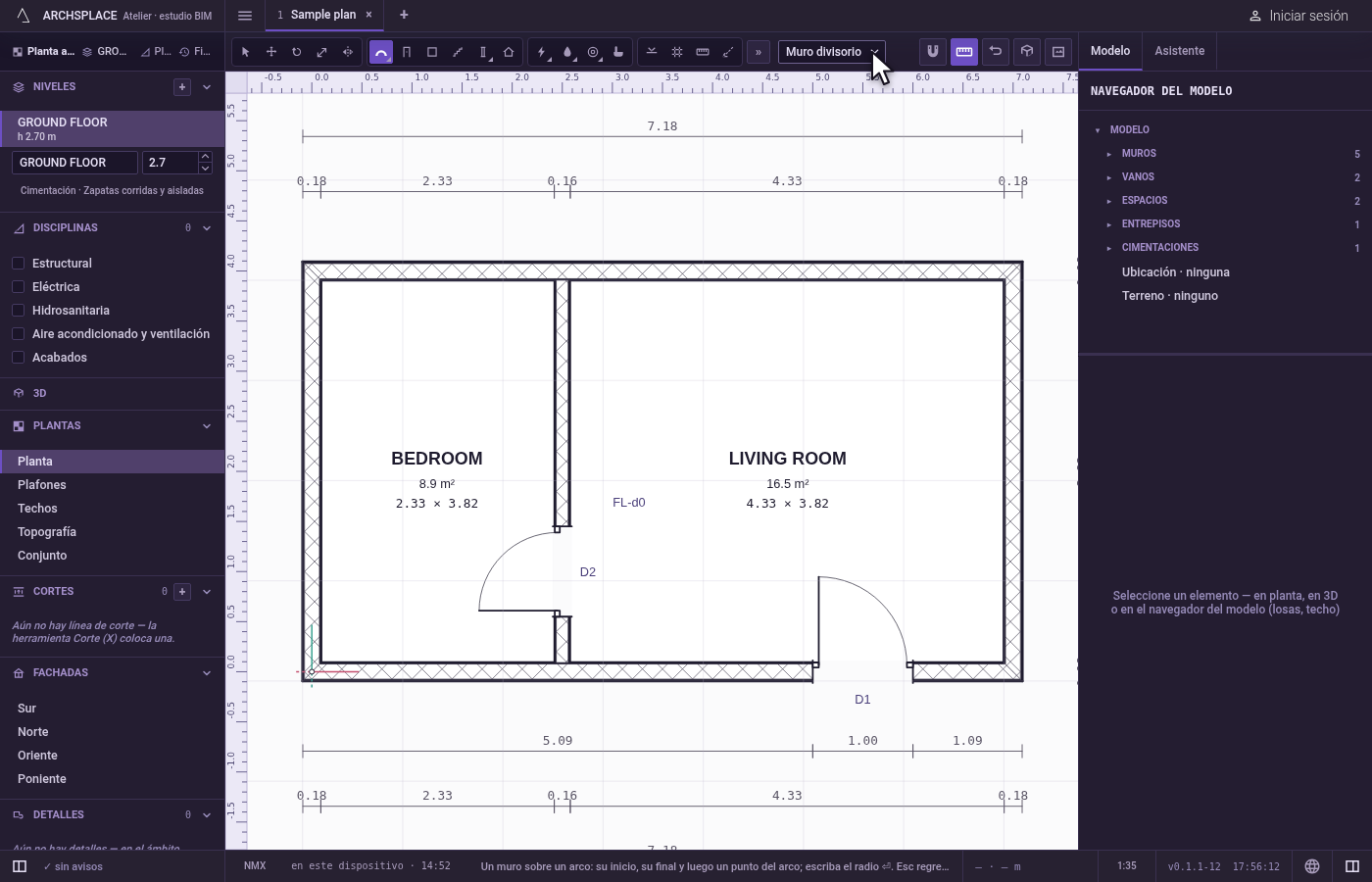

Elija el tipo de muro. La lista junto a las herramientas ofrece los tipos de muro del proyecto. Si no ha elegido uno para los muros curvos, se usa el tipo elegido para los muros rectos.
Haga clic en el inicio. El imán fija el clic en el punto más cercano a su alcance.

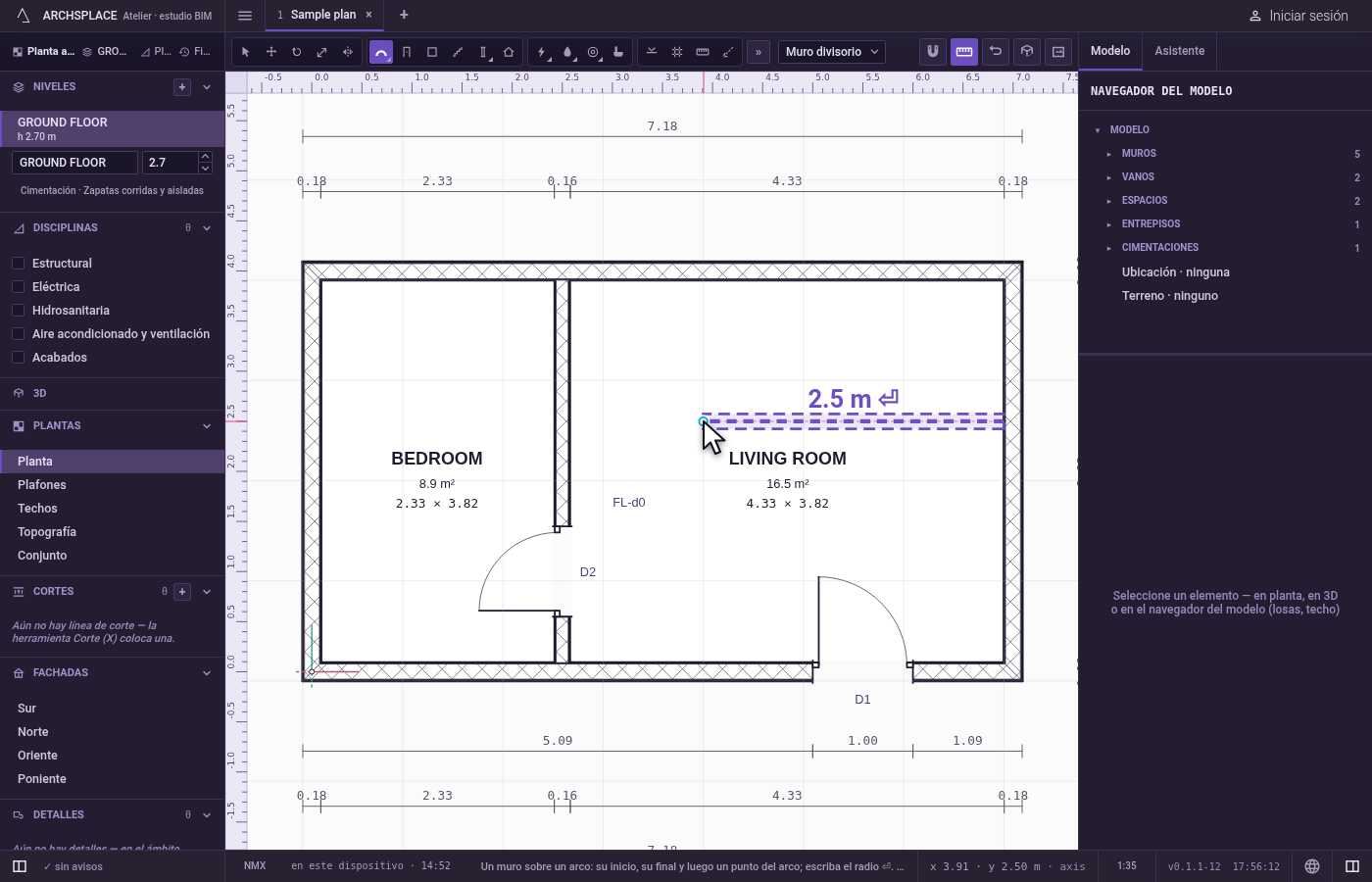

Haga clic en el final, o escriba la cuerda. Haga clic donde termina el muro. O escriba la distancia en línea recta del inicio al final y presione Enter: el final se coloca a esa distancia hacia el cursor.

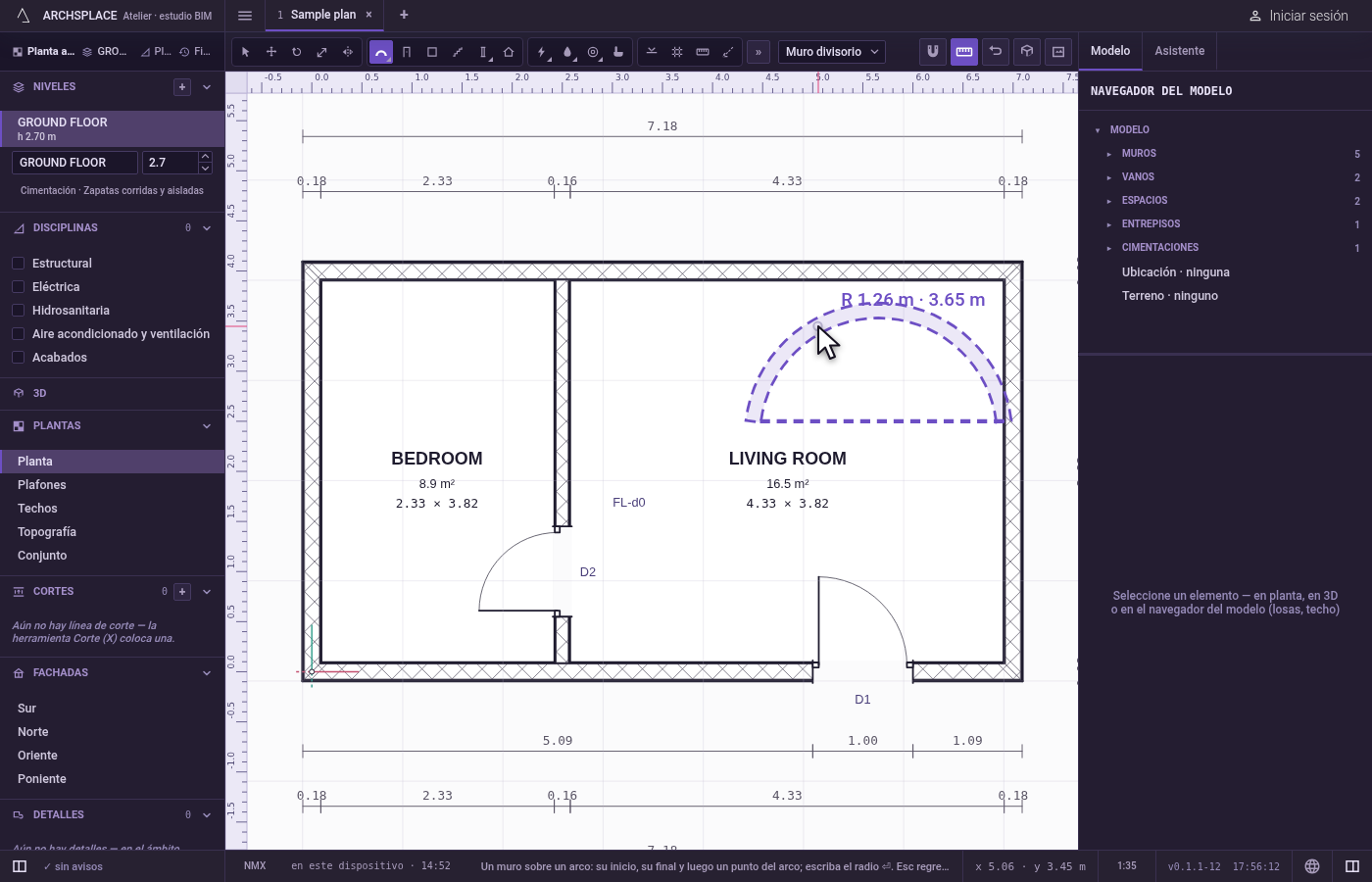

Curve el muro. Saque el cursor de la línea entre los dos extremos: el muro se curva pasando por el cursor, con su espesor, y junto a él el estudio escribe su radio y su longitud a lo largo del arco. Haga clic para dibujarlo. O escriba un radio y presione Enter: el muro se curva hacia el lado de la cuerda donde está el cursor, sobre el arco más corto de ese radio.

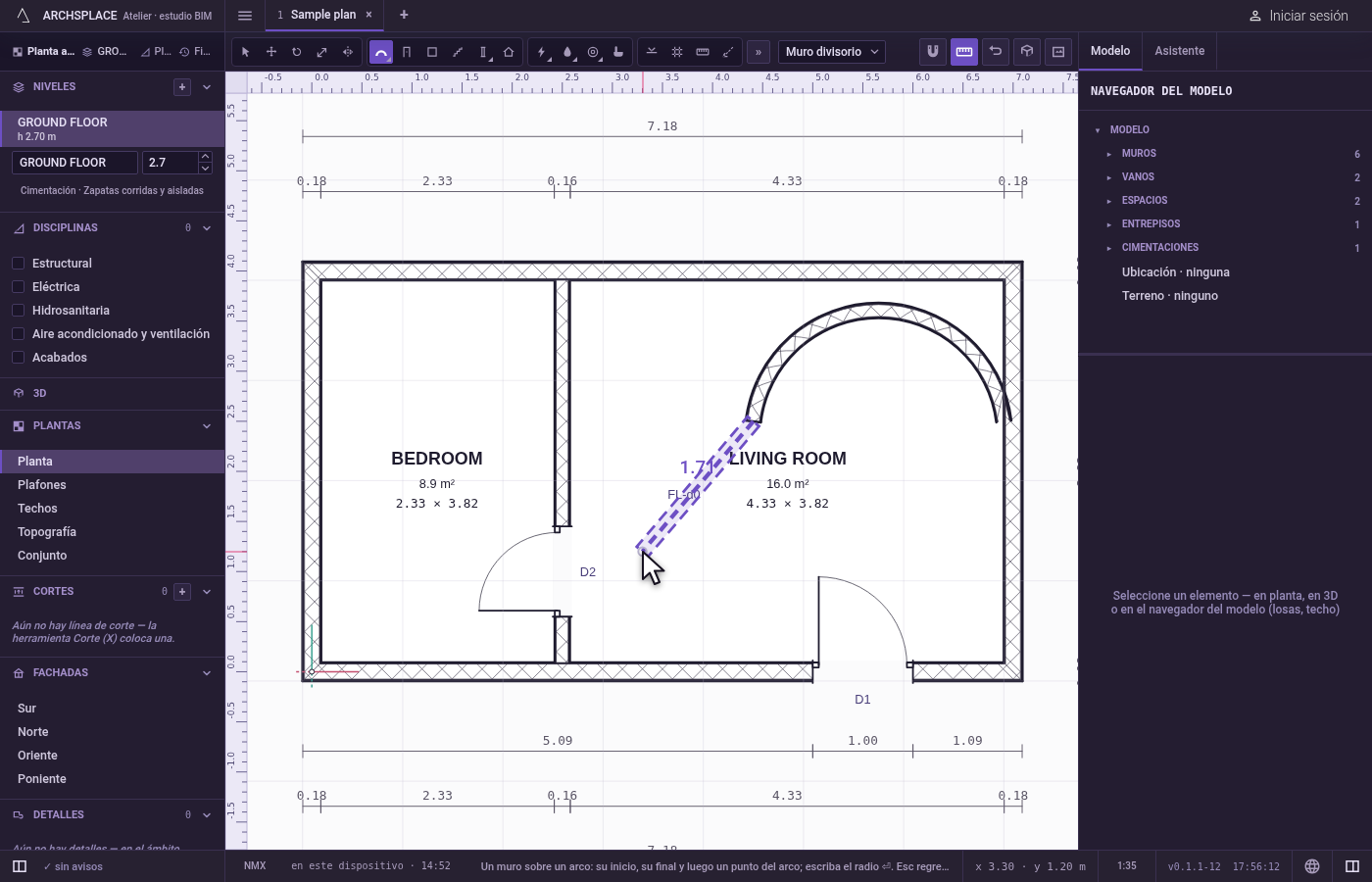

Siga la cadena, o retroceda. El siguiente muro curvo empieza en el final de este. Esc retrocede un punto a la vez: de la curva al final, del final al inicio, del inicio a nada. Sin nada pendiente, Esc le regresa Seleccionar.

Qué rechaza

Una curva recta. Con el cursor sobre la línea entre los extremos, no se dibuja nada: el estudio le indica que se aleje de la cuerda para curvar el muro.
Más de media circunferencia. Una curva que pasa de media circunferencia se muestra en su límite y se rechaza, con ese motivo.
Un radio menor que la mitad de la cuerda. Ningún arco de ese radio une los dos extremos, así que un radio escrito menor que la mitad de su distancia se rechaza, con ese motivo.
Un segundo clic sobre el inicio. Un clic al alcance del imán desde el inicio no hace nada.

Qué escribe en el contrato

Cada muro curvo agrega un registro a la lista de muros del proyecto, como un solo paso que un solo deshacer revierte: su nivel, sus dos extremos en metros, cuánto se curva (un número que vale 1 para media circunferencia de un lado y menos 1 del otro), su tipo de muro y su fase. El centro y el radio no se guardan; se deducen de los extremos y de la curvatura.

Conceptos

El imán

Relacionado

Preguntas frecuentes

¿Cómo le doy a un muro curvo un radio exacto?

Después del inicio y el final, ponga el cursor del lado hacia donde debe curvarse el muro, escriba el radio y presione Enter. El muro toma el más corto de los dos arcos de ese radio de ese lado.

¿Un muro curvo puede ser más que media circunferencia?

No. Un muro curvo se curva como máximo media circunferencia. Para una curva más amplia, dibuje dos muros curvos uno tras otro.
