Difusor

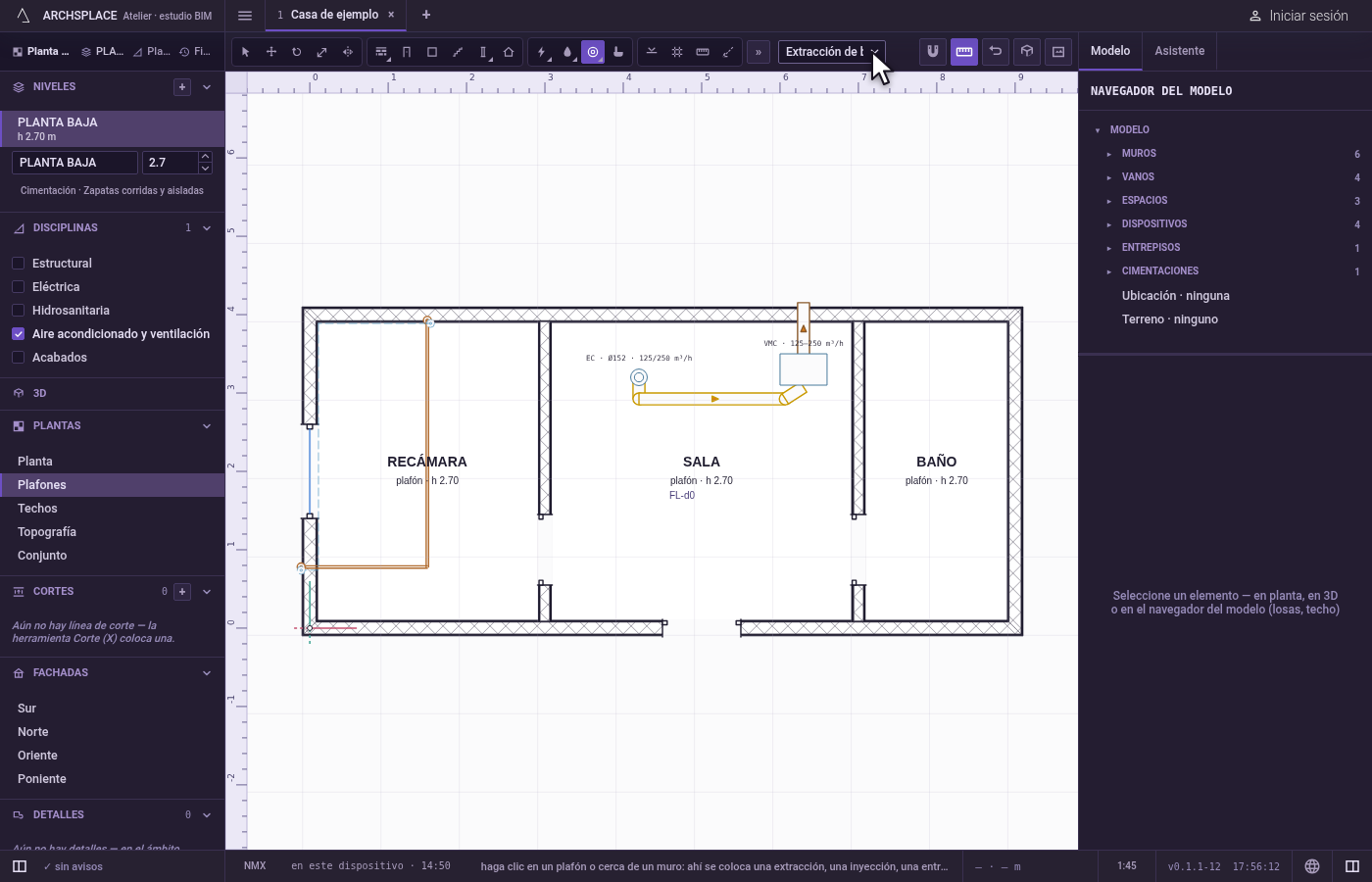

Difusor coloca los puntos por donde el aire entra y sale. La lista junto a las herramientas ofrece los tipos de su plantilla; en un proyecto con la plantilla NMX, por ejemplo, extracciones de cocina, de baño, de medio baño y de cuarto de lavado, inyecciones de aire en estancia y en recámara, una rejilla de admisión de aire, un extractor de baño, una campana de cocina, preparaciones para minisplit de muro, una preparación para cassette, un difusor de inyección de aire acondicionado y una rejilla de retorno.

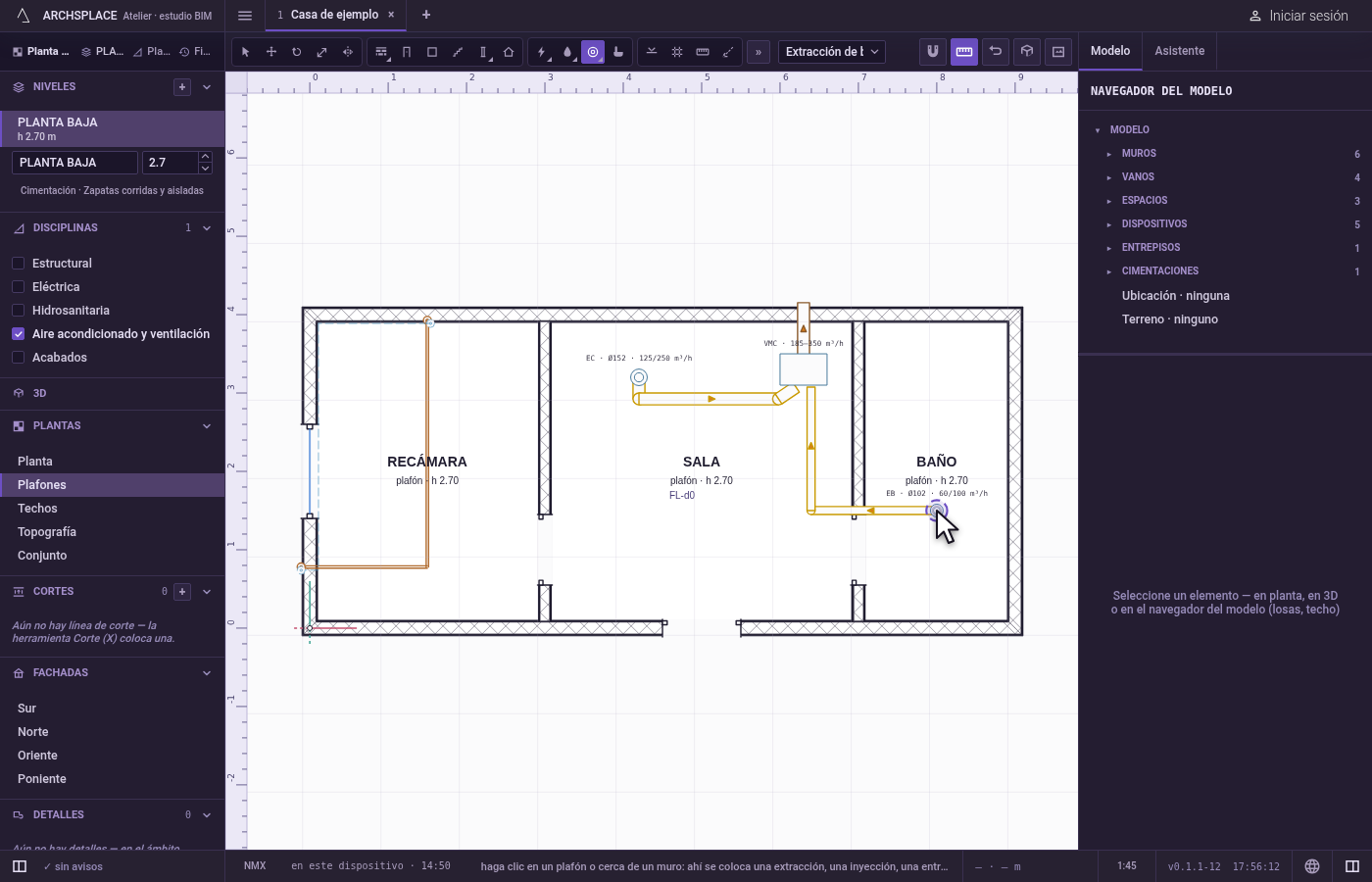

Cada tipo indica dónde va. Las rejillas y los difusores van en un plafón o en lo alto de un muro, según donde haga clic; una rejilla de admisión, un extractor, una campana y un minisplit de muro van en un muro; un cassette va en un plafón. Los ductos se trazan solos: con un sistema de flujo simple, cada extracción se lleva por ducto a la unidad de ventilación; con un sistema balanceado, también cada inyección, cada difusor con su propio ducto, que sube a su plafón, lo cruza hasta un ducto vertical y sube hasta la unidad. Cada unidad interior del aire acondicionado la atiende la unidad condensadora más cercana, con su propio par de líneas de refrigerante y su condensado. Nada de eso se guarda: mueva un punto y su ducto o su línea se vuelven a trazar. Se ve con la superposición Aire acondicionado y ventilación y en la planta de plafones.

• Para colocar las extracciones de la cocina, los baños y el cuarto de lavado, y las inyecciones de las áreas habitables.
• Para agregar una campana de cocina o un extractor de baño en un muro.

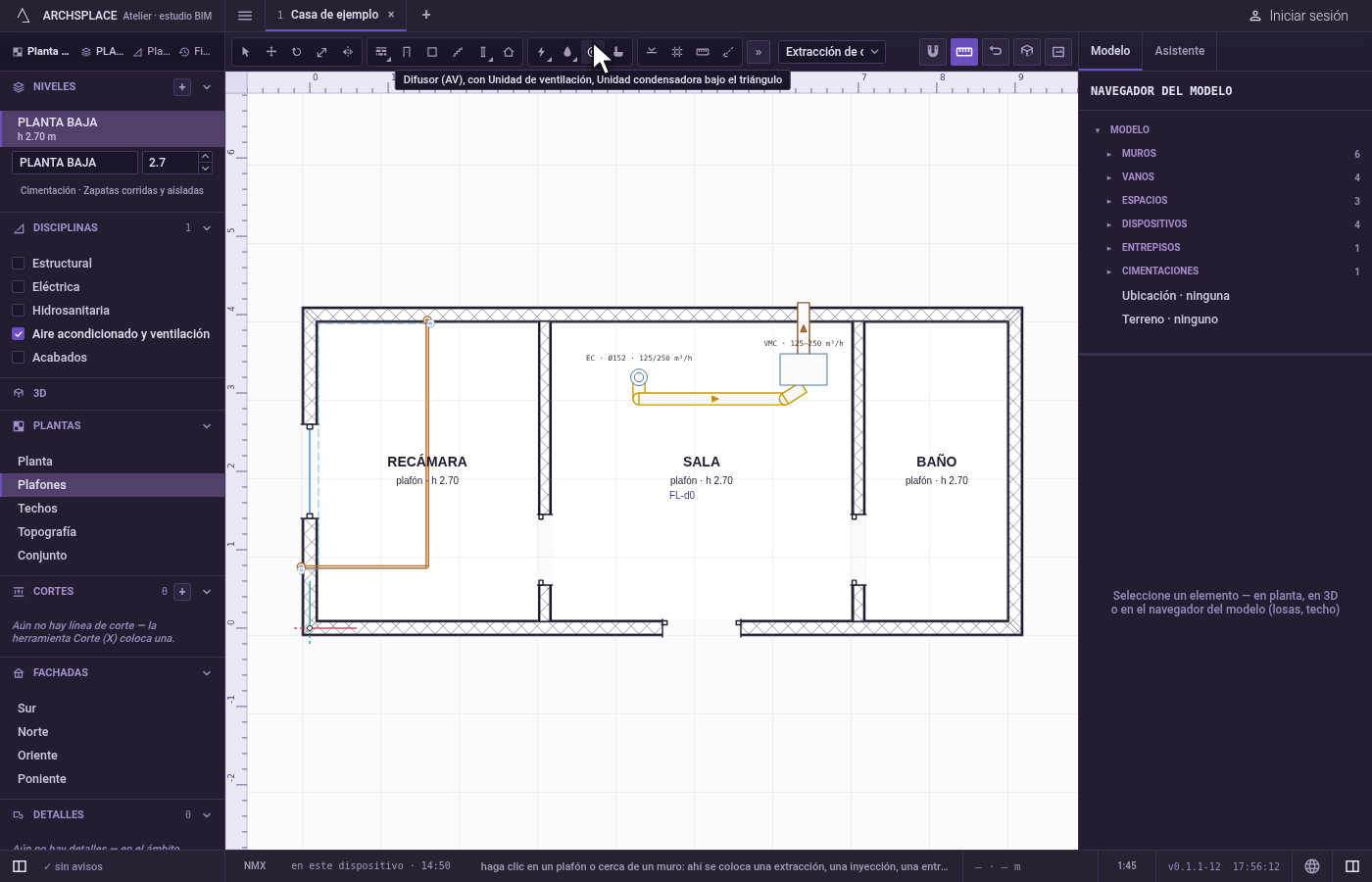

• Para colocar las unidades interiores de un sistema minisplit.

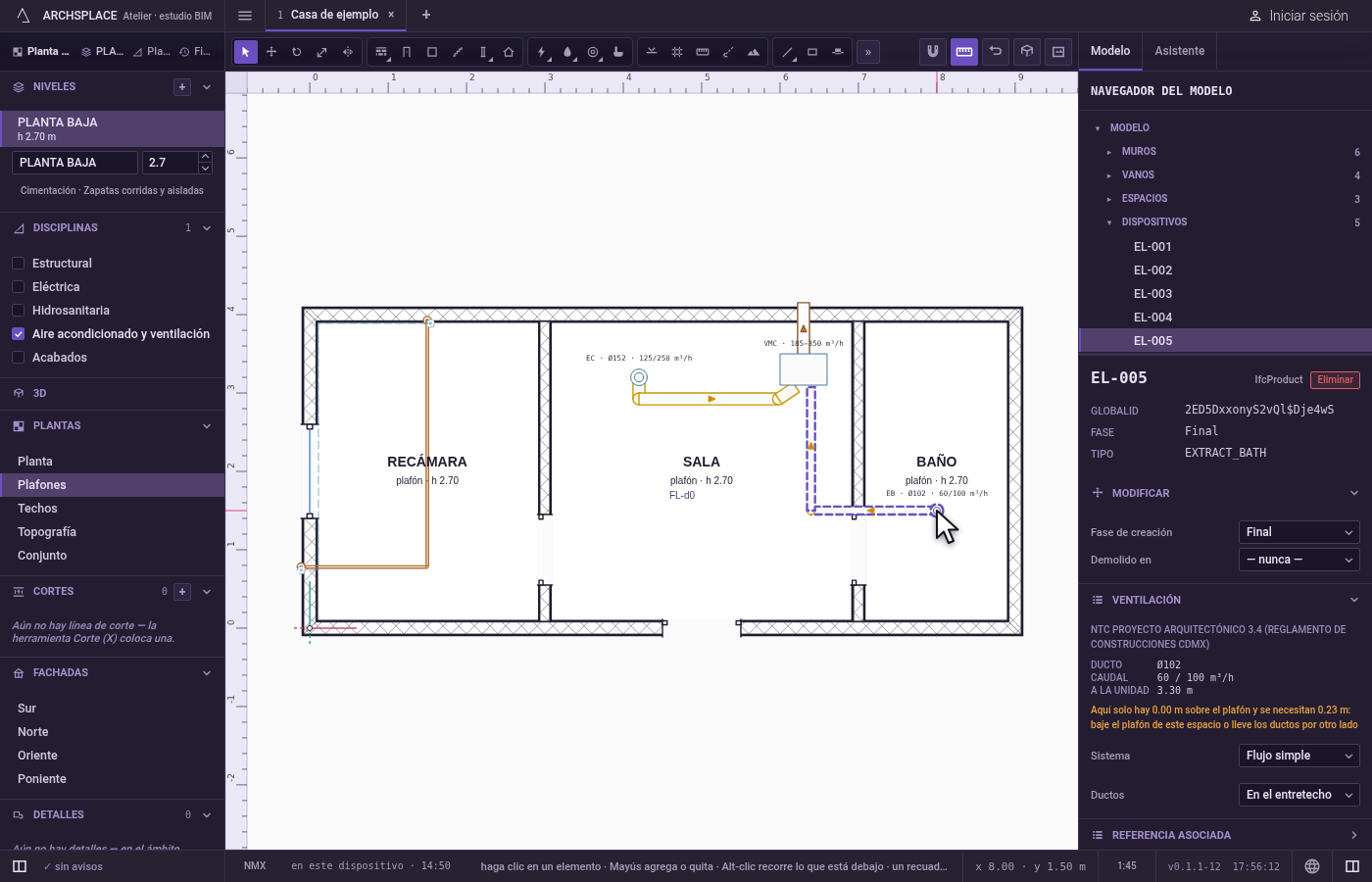

Un registro de dispositivo nuevo al final de la lista de dispositivos del proyecto, como un solo paso que un solo deshacer revierte: su tipo, y ya sea su muro, su distancia a lo largo de él y su cara, o su espacio y su punto, con la fase en la que dibuja la vista. Los ductos, las líneas, los ductos verticales, los caudales y las conexiones nunca se escriben: se calculan cada vez que se construye el proyecto.
