Unidad condensadora

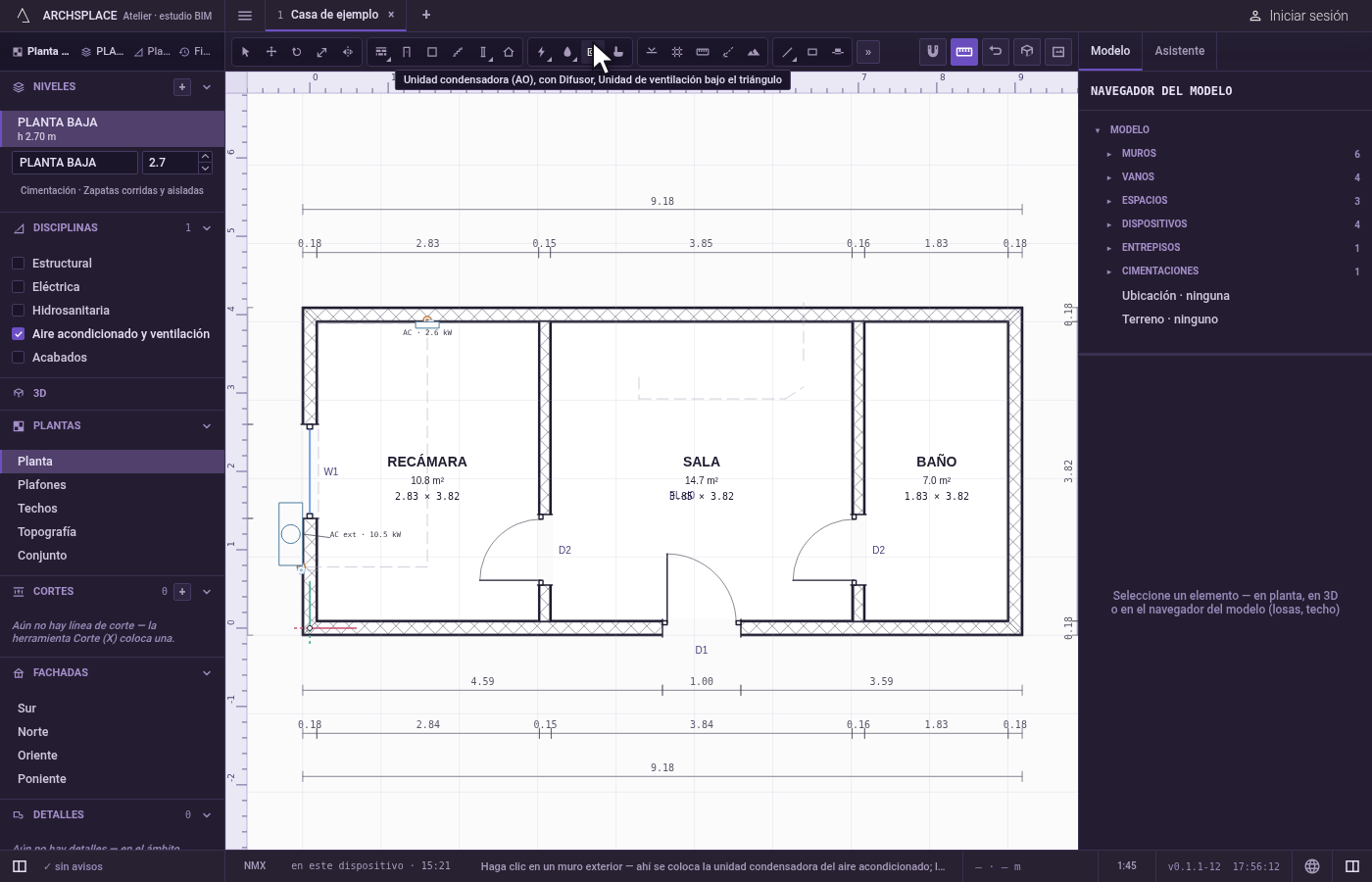

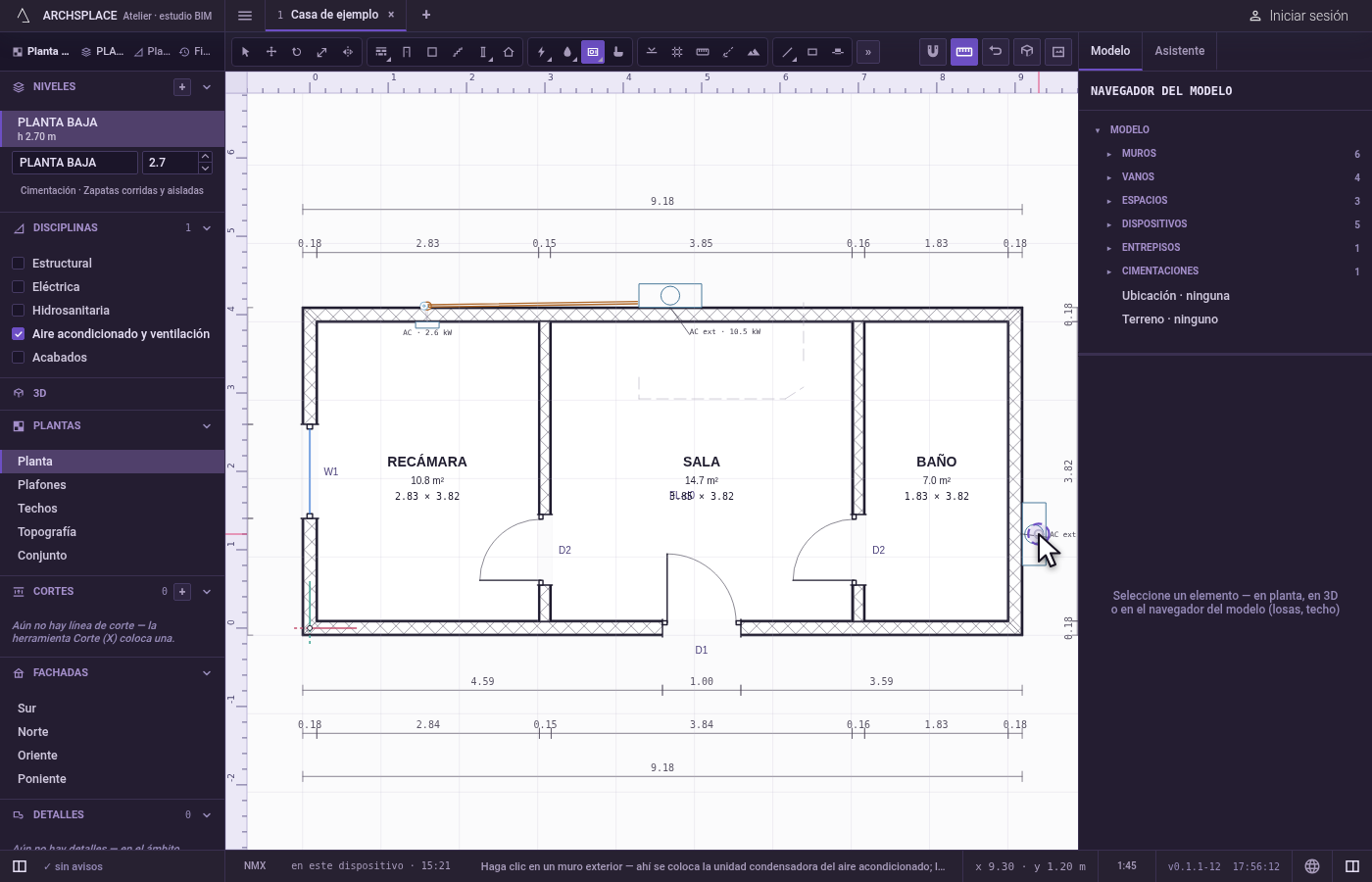

La unidad condensadora es a donde van las líneas del aire acondicionado. Su herramienta la coloca una vez y después la mueve: el primer clic en un muro la coloca, y cada clic después mueve la unidad condensadora de la fase en la que dibuja al muro donde hace clic. Con Ctrl presionada, un clic agrega otra. La unidad es la de su plantilla, como una condensadora multisplit de 3 TR en un proyecto con la plantilla NMX.

Cada unidad interior, un minisplit de muro, un cassette de plafón o un equipo por ductos, la atiende la unidad condensadora más cercana, cada una con su propio par de líneas de refrigerante y su propio condensado. Una unidad en la misma fachada atraviesa directo el muro que tiene detrás; cualquier otra cruza el plenum del plafón de su nivel hasta el muro de la unidad condensadora, lo atraviesa y baja por la fachada. Nada de eso se guarda: mueva la unidad condensadora y las líneas se vuelven a trazar.

• Para colocar la condensadora de un sistema minisplit en una fachada.
• Para llevarla a otro muro y acortar las líneas.
• Para agregar una segunda unidad condensadora para un ala alejada de la casa.

Un solo paso, que un solo deshacer revierte. La primera unidad, y cada una que se agrega con Ctrl, agrega un registro de dispositivo: el tipo unidad condensadora, su muro, su distancia a lo largo de él, su cara y su fase. Un movimiento cambia solo el muro, la distancia y la cara de la unidad movida. Las líneas, sus diámetros y los condensados nunca se escriben: se calculan cada vez que se construye el proyecto.
