Paneles
Panel de la unión
El panel de la unión es lo que muestra la columna de la derecha cuando hay una unión seleccionada, el punto donde se juntan muros, tuberías o trabes: su X y su Y, y luego, para cada elemento que se junta ahí, su longitud y su ángulo. Un valor escrito ahí mueve la unión, y todos los elementos que se juntan en ella la siguen, así que la esquina sigue cerrada.
Qué es
Una unión es donde se juntan elementos lineales: dos muros en una esquina, varios muros en un punto, un muro que termina en la cara de otro, el extremo de una tubería o de una trabe. Con la herramienta Seleccionar, cada muro, tubería o trabe seleccionado muestra un punto de control en cada una de sus uniones, en la planta, la vista 3D, los cortes y las fachadas. Un clic en un punto de control, sin arrastrar, selecciona su unión, y la columna de la derecha muestra el panel de la unión.
En su encabezado aparecen UNIÓN y el tipo de unión: Elementos que se juntan en un punto, Un extremo sobre la cara de un muro o Un extremo libre. Luego:
- Posición: su X y su Y en la planta. Una unión sobre la cara de un muro dice sobre qué muro está.
- Un bloque por cada elemento que se junta en la unión, titulado con su referencia, como W-003: su Longitud y su Ángulo (°), con el ángulo girando alrededor del extremo lejano del elemento.
Una línea al pie dice que arrastrar un punto de control mueve la unión y los elementos que se juntan ahí la acompañan, y que mantener presionada Alt mientras arrastra mueve solo este extremo.
Cuándo usarlo
- Para colocar una esquina de la casa en coordenadas exactas.
- Para definir la longitud exacta de un muro sin romper la esquina que forma con el siguiente.
- Para girar un muro a un ángulo exacto alrededor de su otro extremo.
- Para corregir un punto de levantamiento donde se juntan varios muros.
Los pasos

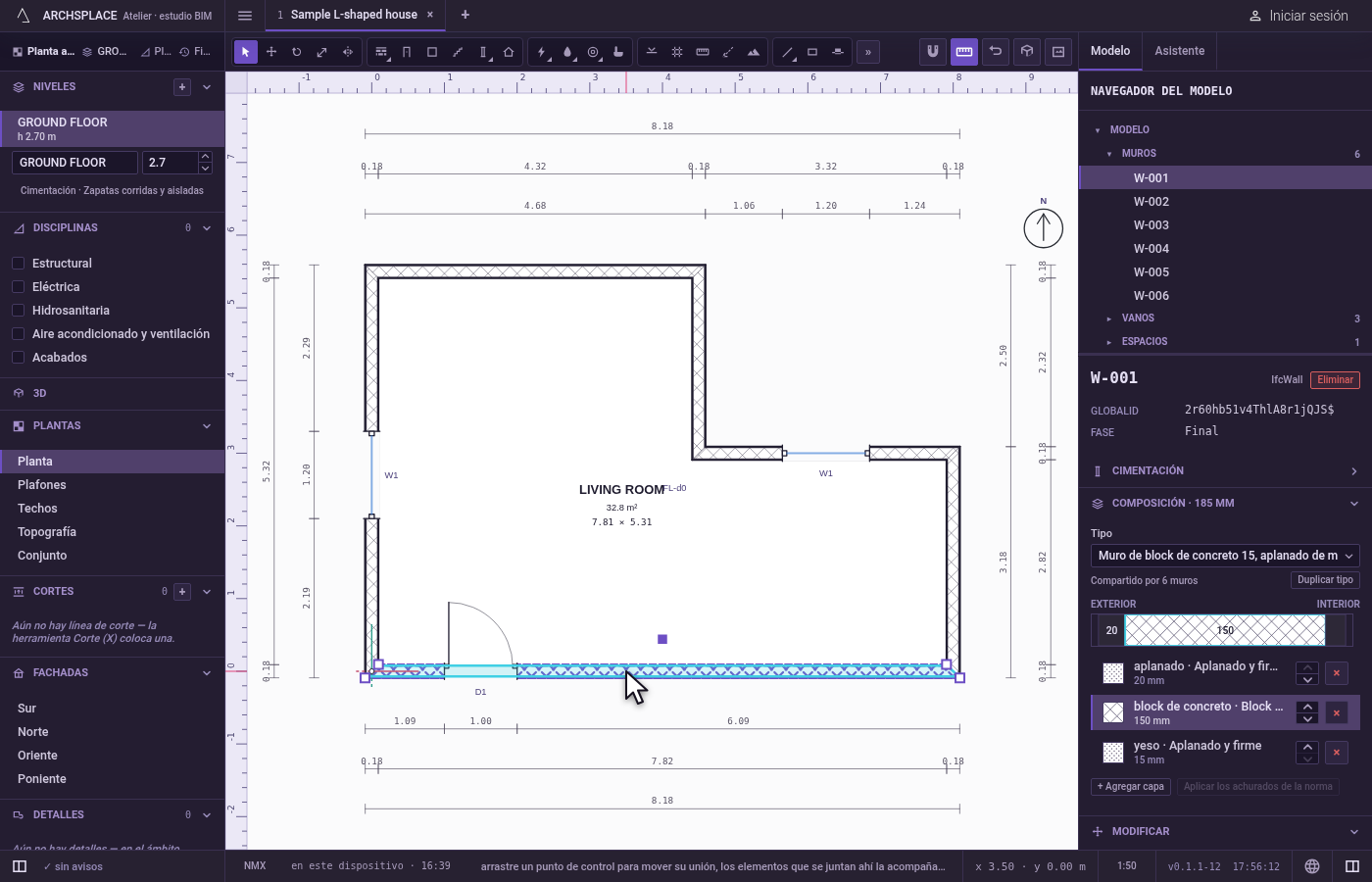

Seleccione un muro. Con la herramienta Seleccionar, haga clic en un muro. En cada una de sus esquinas aparece un punto de control.

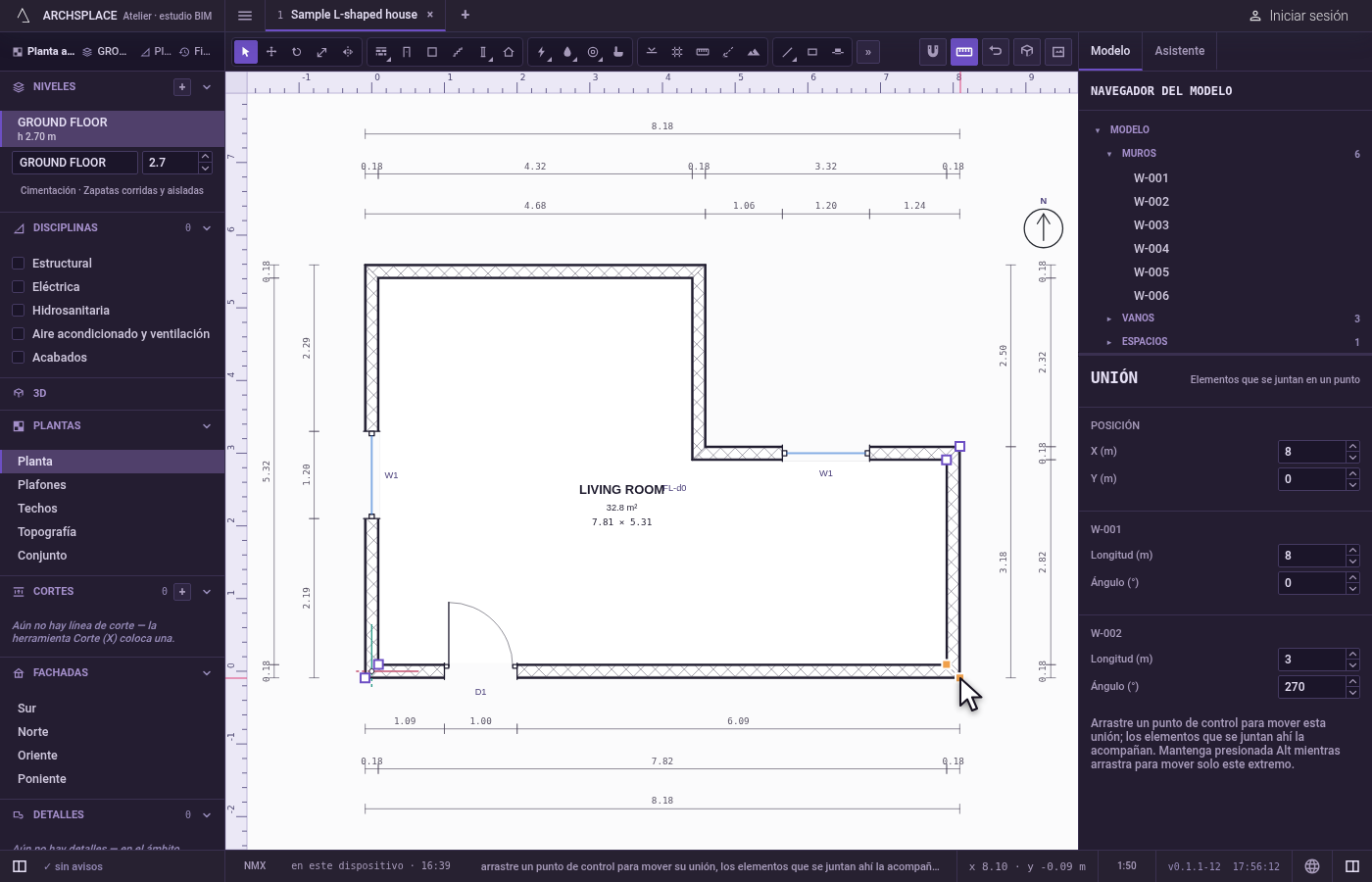

Seleccione una unión. Haga clic, sin arrastrar, en el punto de control de la esquina que comparte con el siguiente muro. El panel de la unión muestra UNIÓN, Elementos que se juntan en un punto, su X y su Y, y los dos muros.

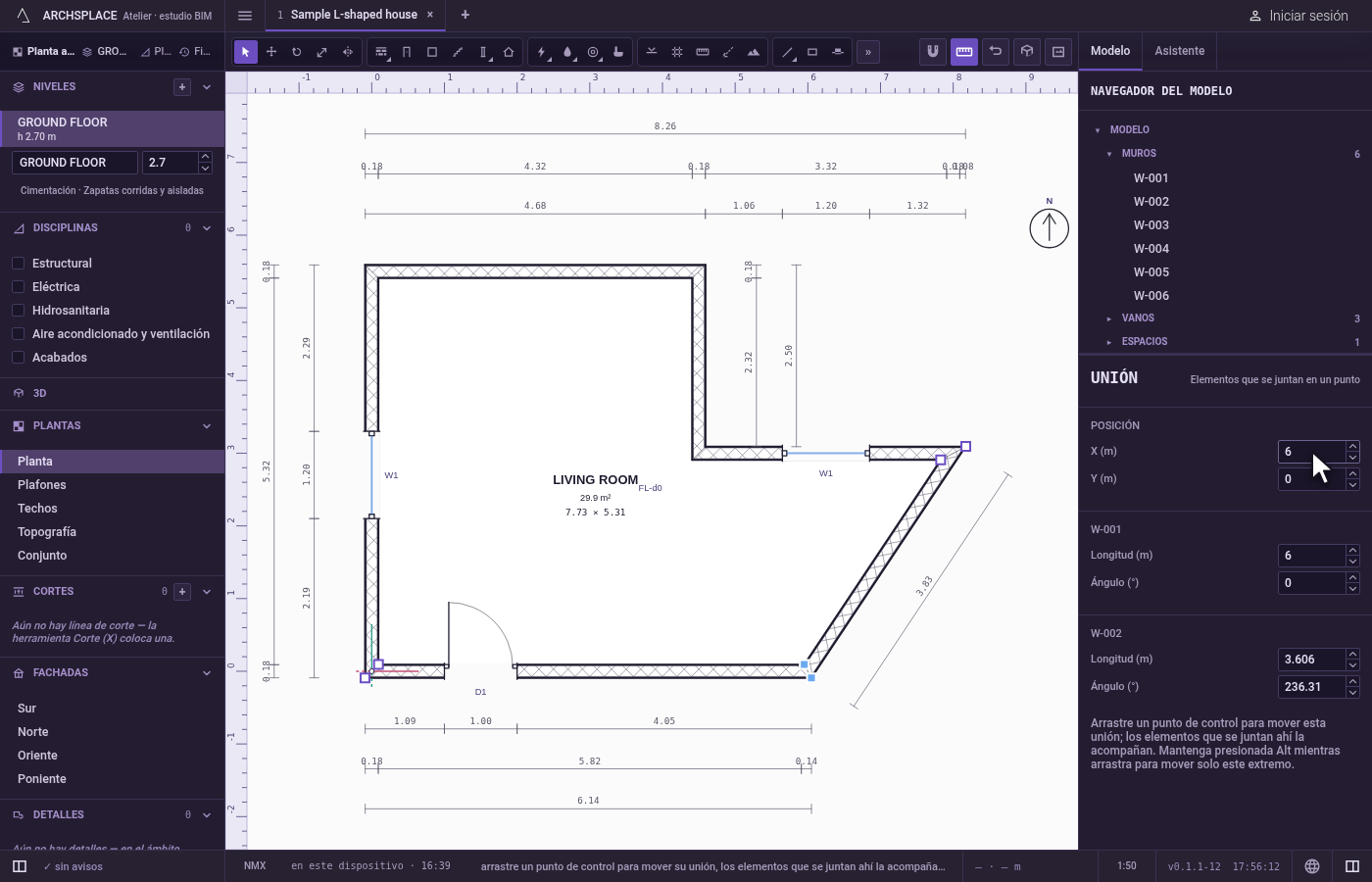

Escriba su posición. En X, escriba 6 y presione
Enter. La esquina se mueve a X 6 m; los dos muros la siguen y siguen unidos.

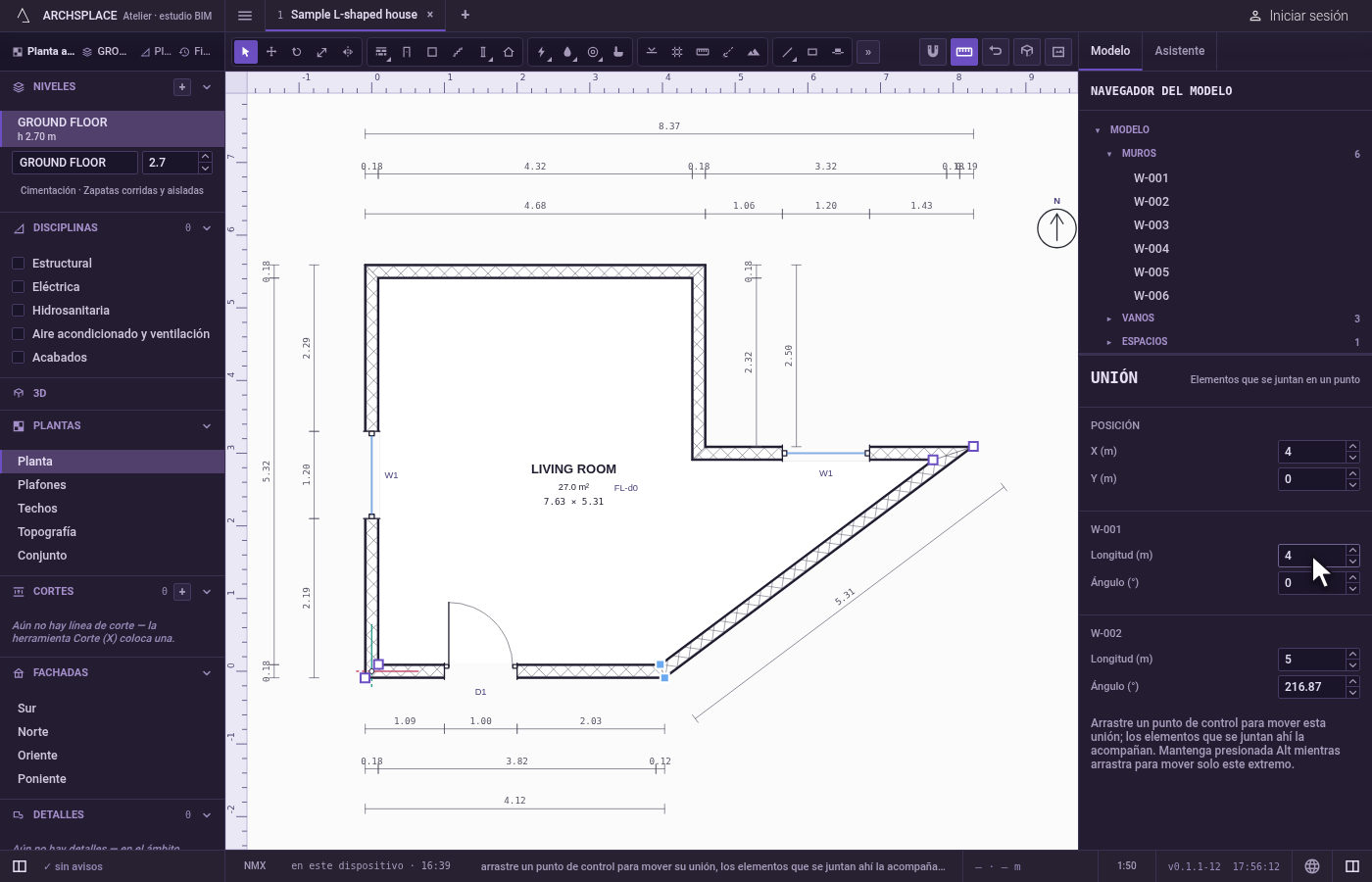

Defina una longitud. En el bloque del primer muro, escriba 4 en Longitud y presione
Enter. El muro conserva su extremo lejano y su dirección; la unión se mueve a lo largo de él, y el segundo muro la sigue.
Defina un ángulo. En el mismo bloque, escriba 10 en Ángulo (°) y presione
Enter. La unión gira alrededor del extremo lejano del primer muro, y el segundo muro la sigue.
Qué rechaza
- Una longitud de menos de 1 cm. El campo no la acepta.
- Un movimiento que los elementos no pueden seguir. Un aviso dice por qué, y la unión se queda donde estaba. Mientras arrastra un punto de control, la imagen fantasma de los elementos toma el color de rechazo, con el motivo junto al puntero, antes de que suelte.
- Eliminar una unión. Una unión se va con sus elementos: elimine los muros, las tuberías o las trabes que se juntan ahí.
Qué escribe en el contrato
Cada valor escribe los extremos de todos los elementos que se juntan en la unión, juntos, en sus listas del contrato: el from o el to de cada muro, tubería o trabe cuyo extremo está ahí, y los puntos copiados sobre ellos los siguen. Es un solo paso que un solo Ctrl+Z revierte. La unión misma nunca se escribe: se lee de donde se juntan los extremos de los elementos, cada vez que se construye el modelo.
Preguntas frecuentes
¿Cómo selecciono una unión?
Seleccione un muro, una tubería o una trabe con la herramienta Seleccionar. En cada una de sus uniones aparece un punto de control; un clic en un punto de control, sin arrastrar, selecciona esa unión, y Mayús y clic agrega o quita otra.
¿Cómo muevo una esquina sin mover los demás muros?
Mantenga presionada Alt mientras arrastra el punto de control de la esquina: solo se mueve ese extremo, y los demás muros se quedan donde están.
¿Qué significa el ángulo de un elemento?
Es la dirección del elemento, en grados, girando alrededor de su extremo lejano. Escribir un ángulo nuevo hace girar la unión alrededor de ese extremo lejano, y los demás elementos que se juntan en la unión la siguen.
