Recortar en el editor de piezas

Recortar quita la parte de una junta en la que hace clic, hasta la siguiente junta o borde de la pieza que la cruza a cada lado. La parte que quitaría se ilumina antes del clic, un recuadro o un borde recortan muchas partes a la vez, y Mayús la convierte en Alargar.

Qué es

Recortar limpia donde se cruzan las juntas. Apunte a una parte de una junta, y Recortar encuentra las juntas (y los bordes de la pieza) que la cruzan a cada lado: la parte entre esos dos cruces se ilumina en rojo, y un clic la quita. Una junta cruzada de un solo lado pierde todo desde ese cruce hasta su extremo. Una junta cerrada, como un círculo o un rectángulo, necesita dos cruces, y lo que queda se vuelve una sola junta abierta: un círculo recortado entre dos cruces deja un arco, que sigue siendo un arco verdadero.

Es la misma Recortar de los demás editores del estudio, que aquí actúa sobre las juntas de la pieza.

Cuándo usarlo

Para cortar los sobrantes de juntas dibujadas largas, hasta las juntas que encuentran.
Para abrir un hueco en una junta entre otras dos, como en un aparejo de canasta o de espiga.
Para convertir un círculo o un rectángulo en la parte que quiere, cortándolo contra otras juntas.

Los pasos

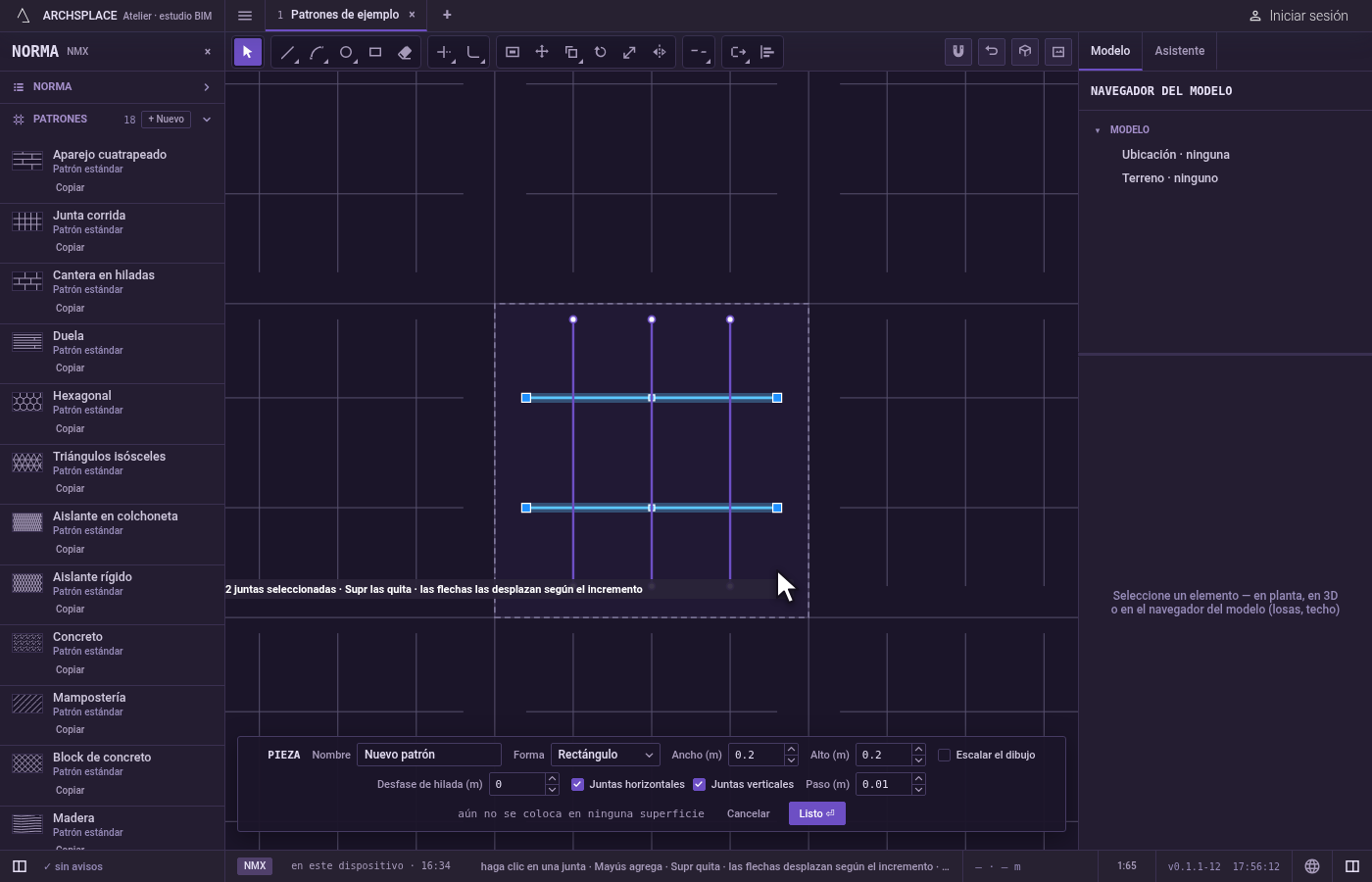

Elija las juntas de corte, si solo quiere algunas. Seleccione primero las juntas que deben cortar. Sin ninguna seleccionada, cortan todas las demás juntas y los bordes de la pieza. Con algunas seleccionadas, solo esas cortan, y los bordes de la pieza no.

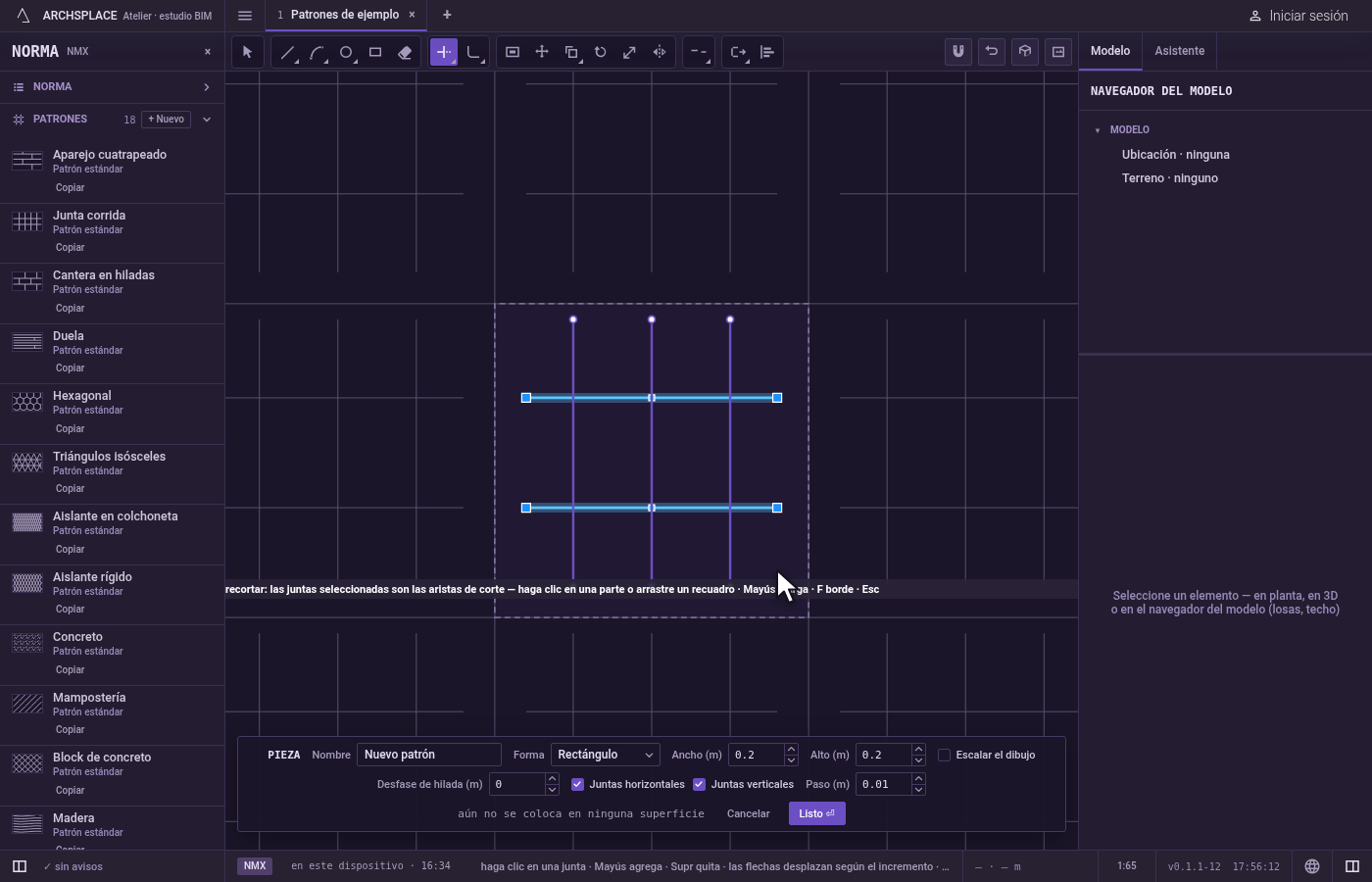

Tome la herramienta. Presione T (o escriba TR), o haga clic en Recortar en la barra. Comparte su botón con Alargar. La indicación dice qué corta: las juntas seleccionadas, o todo.

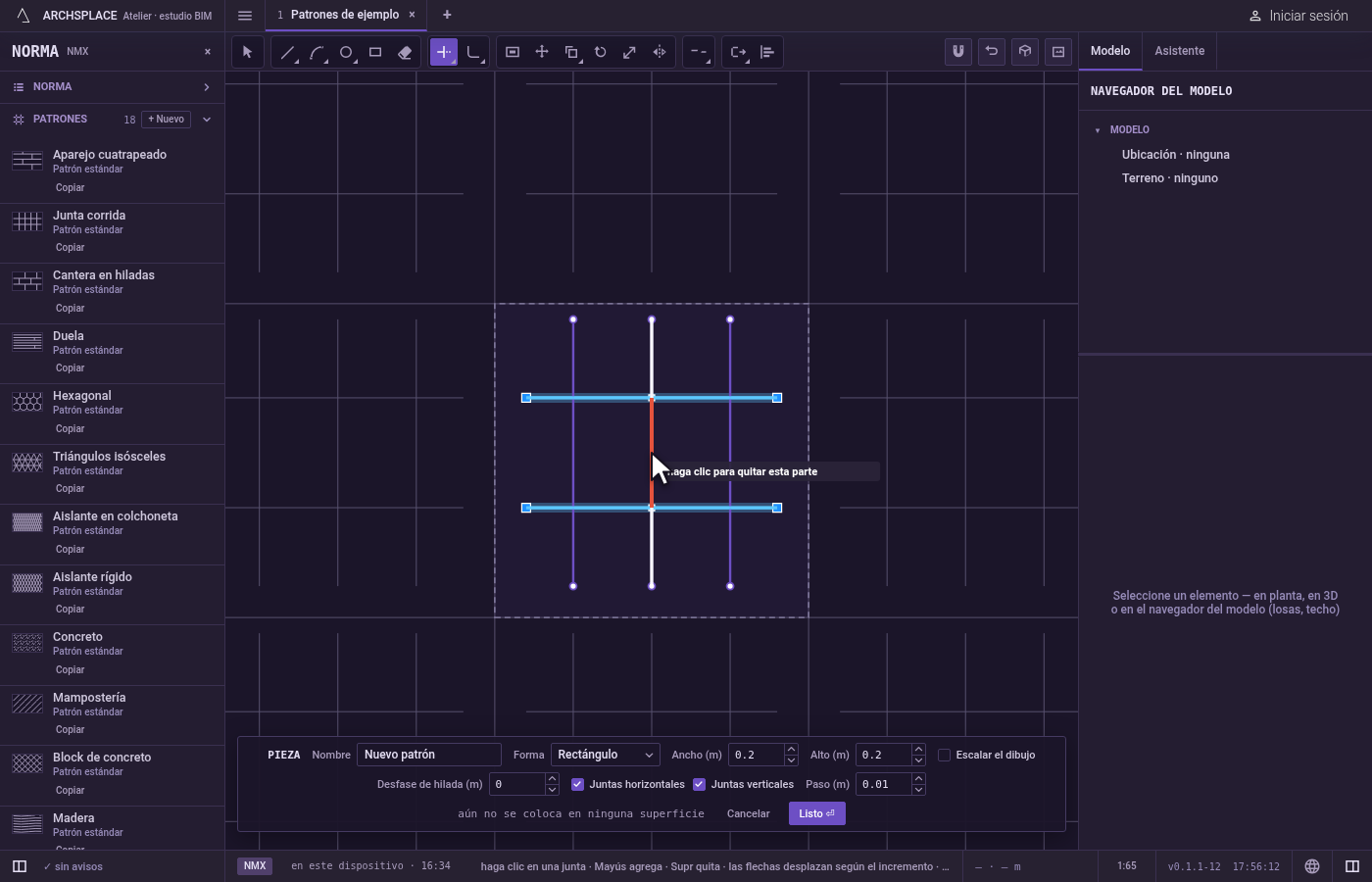

Apunte a la parte que va a quitar. Cuando el puntero pasa sobre una junta, la parte que tomaría un clic se ilumina en rojo y la indicación dice haga clic para quitar esta parte. Si ahí no se puede quitar nada, la indicación dice por qué.
Haga clic. La parte se va. El clic actúa al soltar el botón, y las juntas de corte que eligió siguen seleccionadas para el siguiente corte. Un pedazo de menos de un milímetro que deje el corte se va con él.

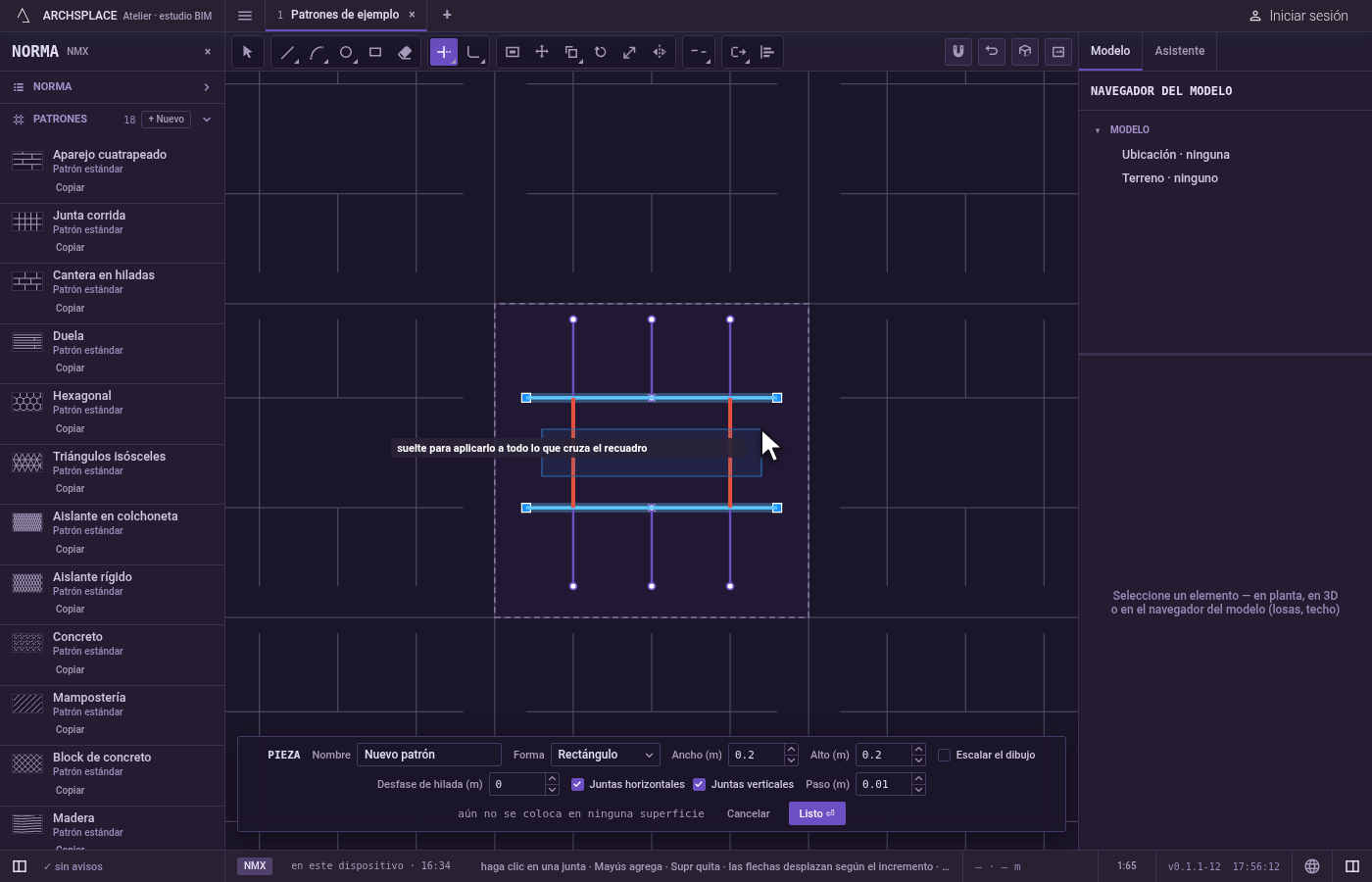

O recorte muchas partes a la vez. Arrastre un recuadro sobre las partes, en cualquier sentido: cada tramo entre dos juntas de corte que toca el recuadro se ilumina en rojo, y al soltar se quitan todos. El editor dice entonces cuántas partes se hicieron. O presione F, haga clic en los puntos de un borde que cruce las juntas y presione Enter: cada junta que cruza el borde se recorta donde la cruza.

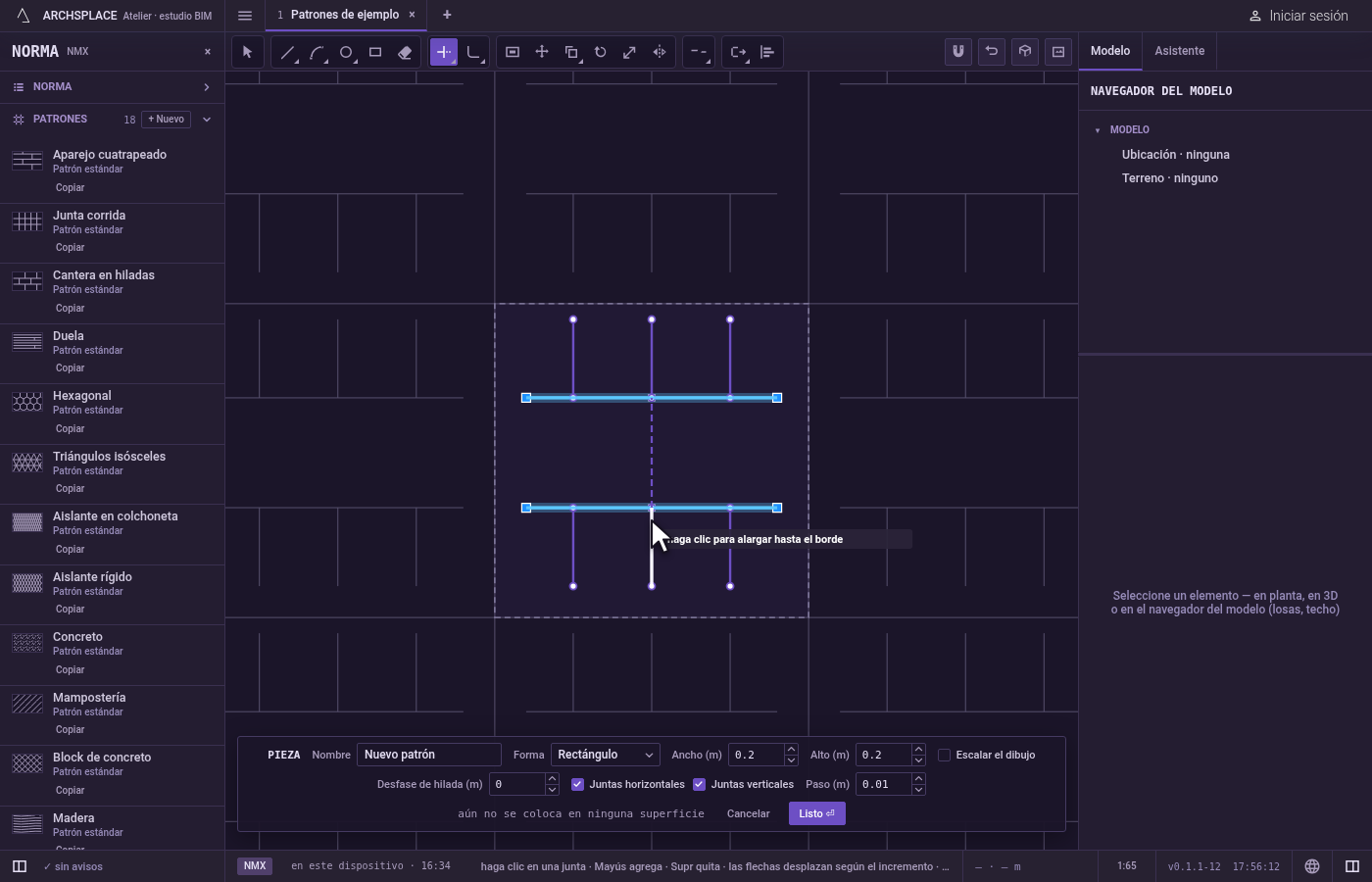

Alargue en su lugar. Mantenga presionada Mayús mientras hace clic, arrastra o traza un borde: Recortar hace crecer entonces el extremo de la junta hasta la siguiente junta o borde delante, como lo hace Alargar.

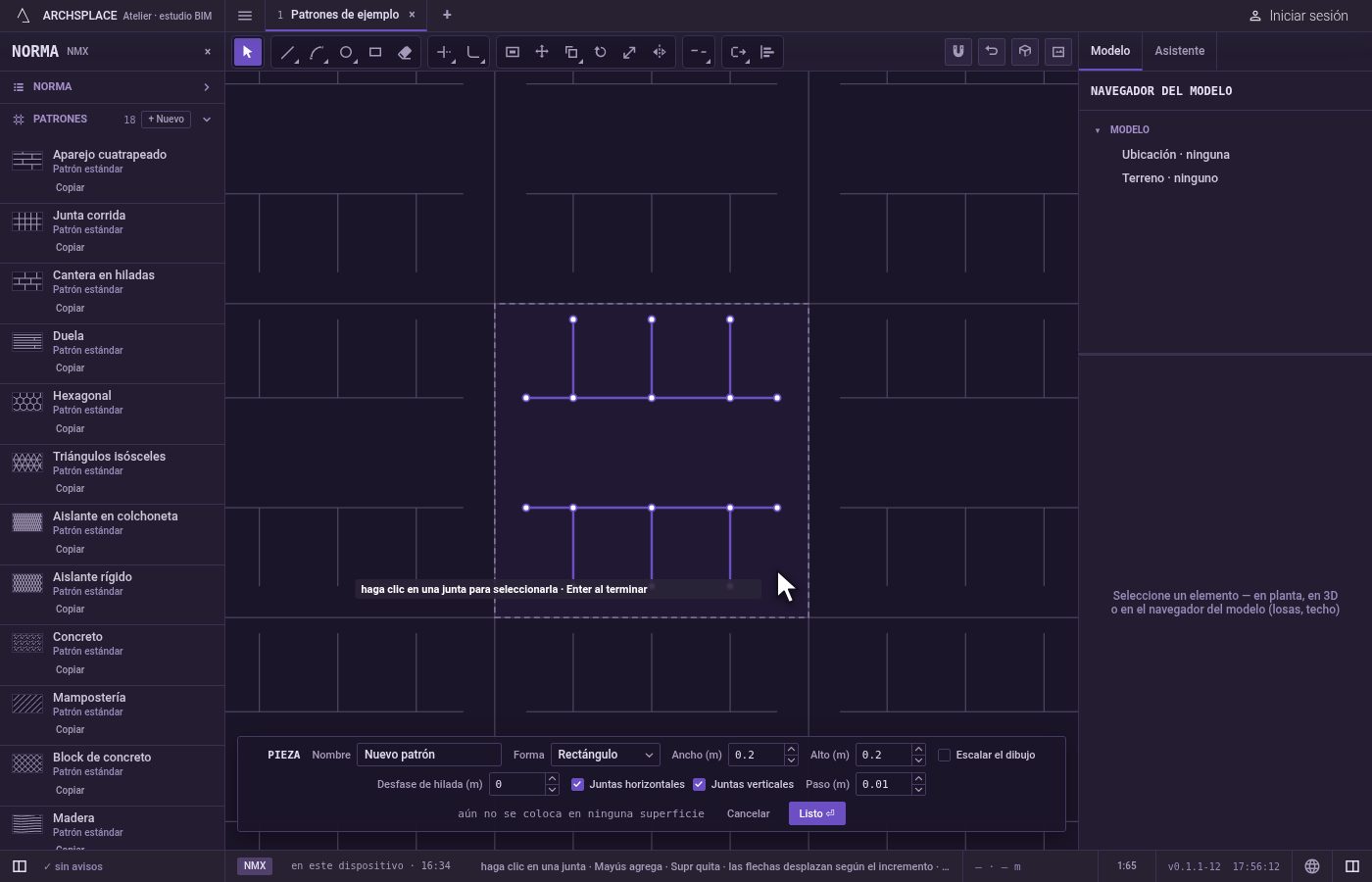

Termine. Esc deja Recortar por Seleccionar. Ctrl+Z deshace el último corte. Presione Listo en la barra al pie, o Enter, para entregar la pieza.

Qué rechaza

Un clic sobre nada. No quita nada, y la indicación dice no hay nada bajo el cursor.
Una junta que nada cruza. Si ninguna junta ni borde corta la junta en la que hizo clic, no se quita nada, y la indicación dice ningún borde corta esta línea. Una junta cerrada cruzada una sola vez se rechaza de la misma manera.
La esquina propia de una forma. Donde dos lados de una misma polilínea o rectángulo se juntan en una esquina, esa esquina no cuenta como cruce.
Un recuadro o un borde que no toca nada que recortar. No cambia nada, y el editor lo indica.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza. Una junta cerrada recortada se escribe como la junta abierta que queda, con sus arcos conservados como arcos. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Contra qué juntas corta Recortar?

Cuando no hay ninguna junta seleccionada, cortan todas las demás juntas y los bordes propios de la pieza. Cuando selecciona algunas juntas antes de recortar, solo esas cortan, y los bordes de la pieza ya no.

¿Cómo recorto muchas partes a la vez?

Arrastre un recuadro sobre ellas: cada parte entre dos juntas de corte que toca el recuadro se quita, y las partes se iluminan en rojo antes de soltar. También puede presionar F y trazar un borde sobre ellas.

¿Cómo alargo en lugar de recortar?

Mantenga presionada Mayús mientras hace clic. Recortar hace crecer entonces el extremo de la junta hasta la siguiente junta o borde que tiene delante, como lo hace Alargar.
