Polígono

Polígono dibuja un contorno cerrado regular de tres a sesenta y cuatro lados iguales en el editor de bocetos, a partir de su centro y un vértice, su centro y el punto medio de un lado, o los dos extremos de un lado. El número de lados se escribe, o se cambia con las flechas arriba y abajo.

Qué es

Polígono dibuja un contorno regular: todos sus lados de la misma longitud, todos sus ángulos iguales. Tiene cuatro lados cada vez que lo activa, y usted escribe otro número antes de empezar, o lo cambia con las flechas en cualquier paso. Hay tres maneras de trazarlo:

Inscrito, la manera con la que empieza: un centro y luego un vértice. Los vértices quedan sobre un círculo que pasa por el punto que usted da.
Circunscrito: un centro y luego el punto medio de un lado. Los lados tocan un círculo que pasa por el punto que usted da.
Por lado: los dos extremos de un lado. El polígono se construye a la izquierda de ese lado, yendo del primer extremo al segundo.

Cuándo usarlo

Para dibujar una ventana hexagonal u octagonal, o un área de patrón poligonal.
Para trazar una forma regular sobre un lado que ya existe.

Los pasos

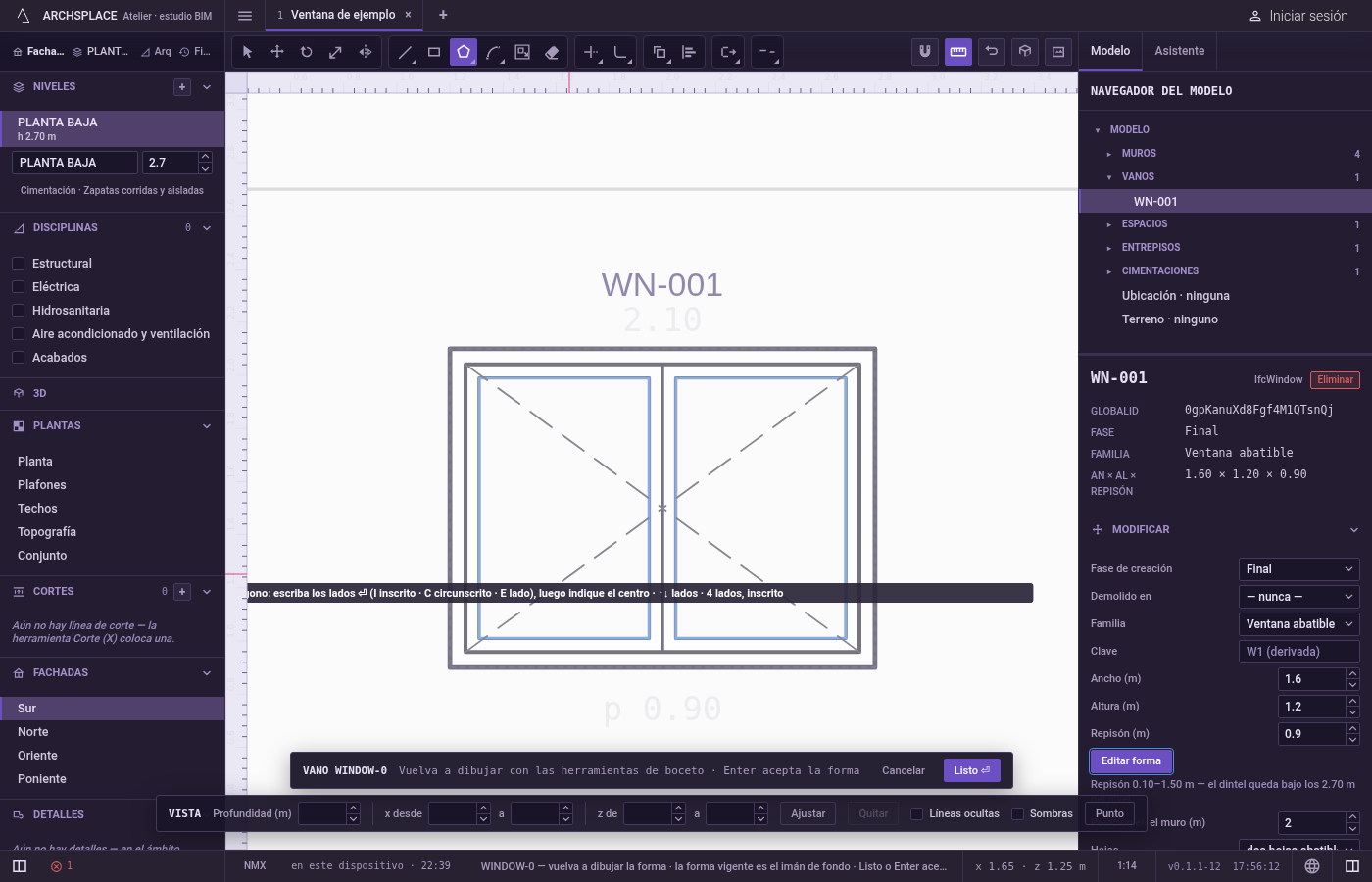

Active Polígono. En el editor de bocetos (vea Seleccionar para las maneras de entrar), escriba P, O, L rápidamente, o haga clic en Polígono en la barra de herramientas del editor. La indicación muestra los lados y la manera vigente, por ejemplo 4 lados, inscrito.
Defina los lados y la manera. Escriba el número de lados y presione Enter. Presione I para inscrito, C para circunscrito, o E para cambiar a por lado y regresar. Estas teclas funcionan antes del primer clic. Las flechas arriba y abajo agregan o quitan un lado en cualquier paso.

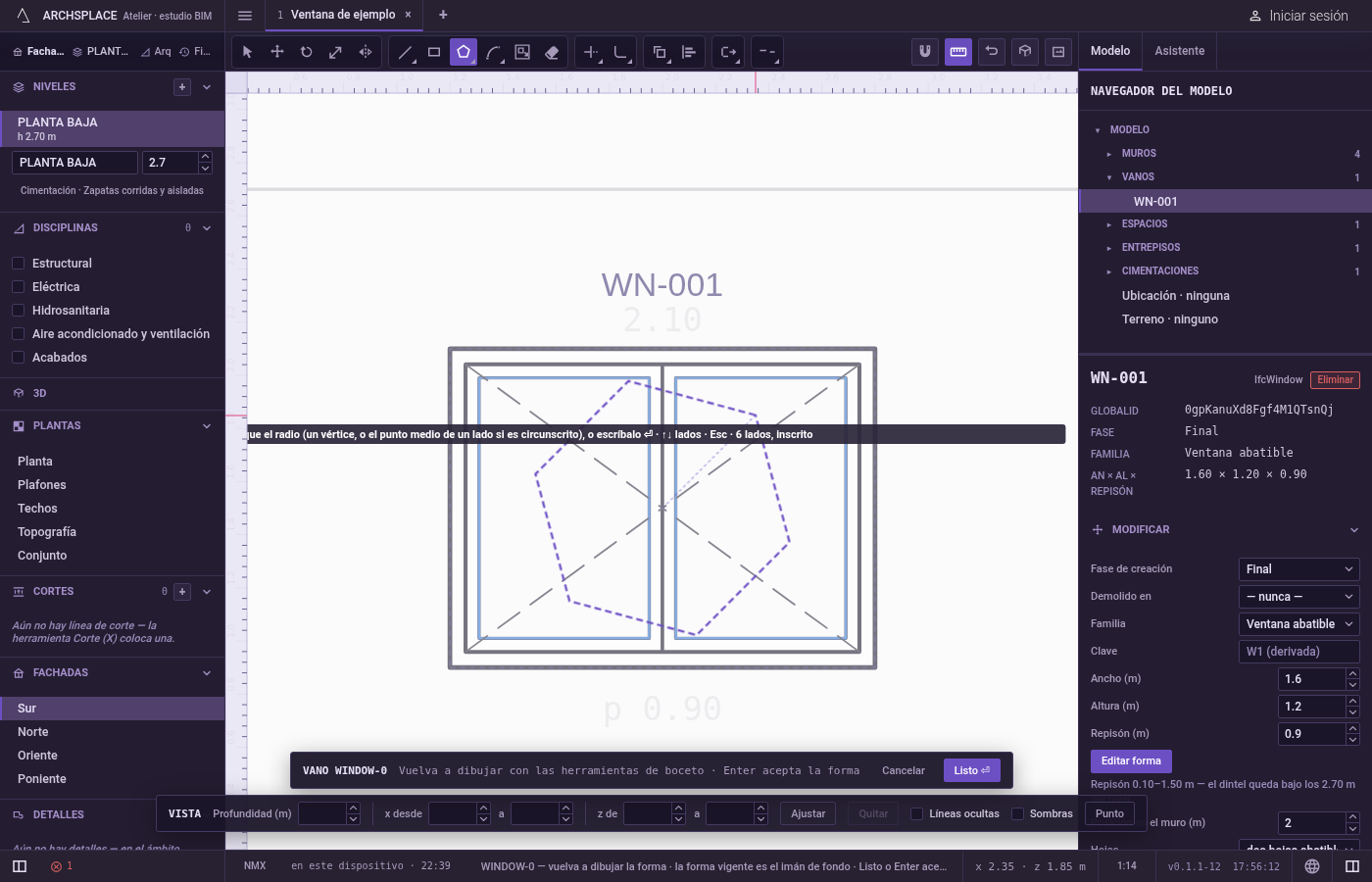

Haga clic en el centro, o en el primer extremo del lado. Se ajusta a esquinas, puntos medios, centros de arcos, cruces, la forma vigente atenuada y las líneas de la vista.

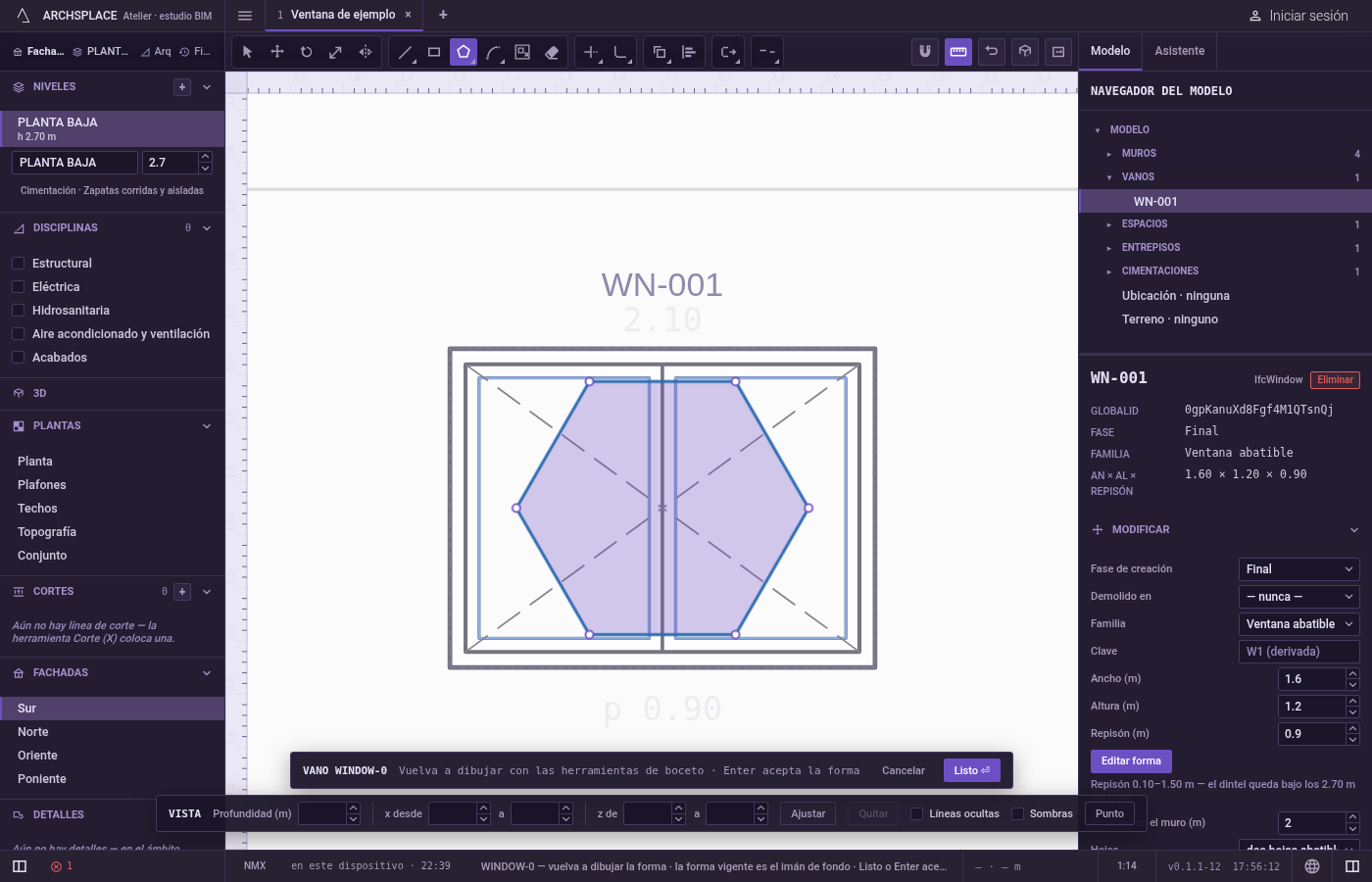

Haga clic en el vértice, en el punto medio de un lado o en el segundo extremo. El polígono sigue al puntero, girado hacia él. Haga clic para dibujarlo. O apunte en la dirección que quiere, escriba la distancia desde el centro (o la longitud del lado, en la manera por lado) en las unidades del proyecto y presione Enter; un punto escrito como x;y o @dx;dy también sirve.

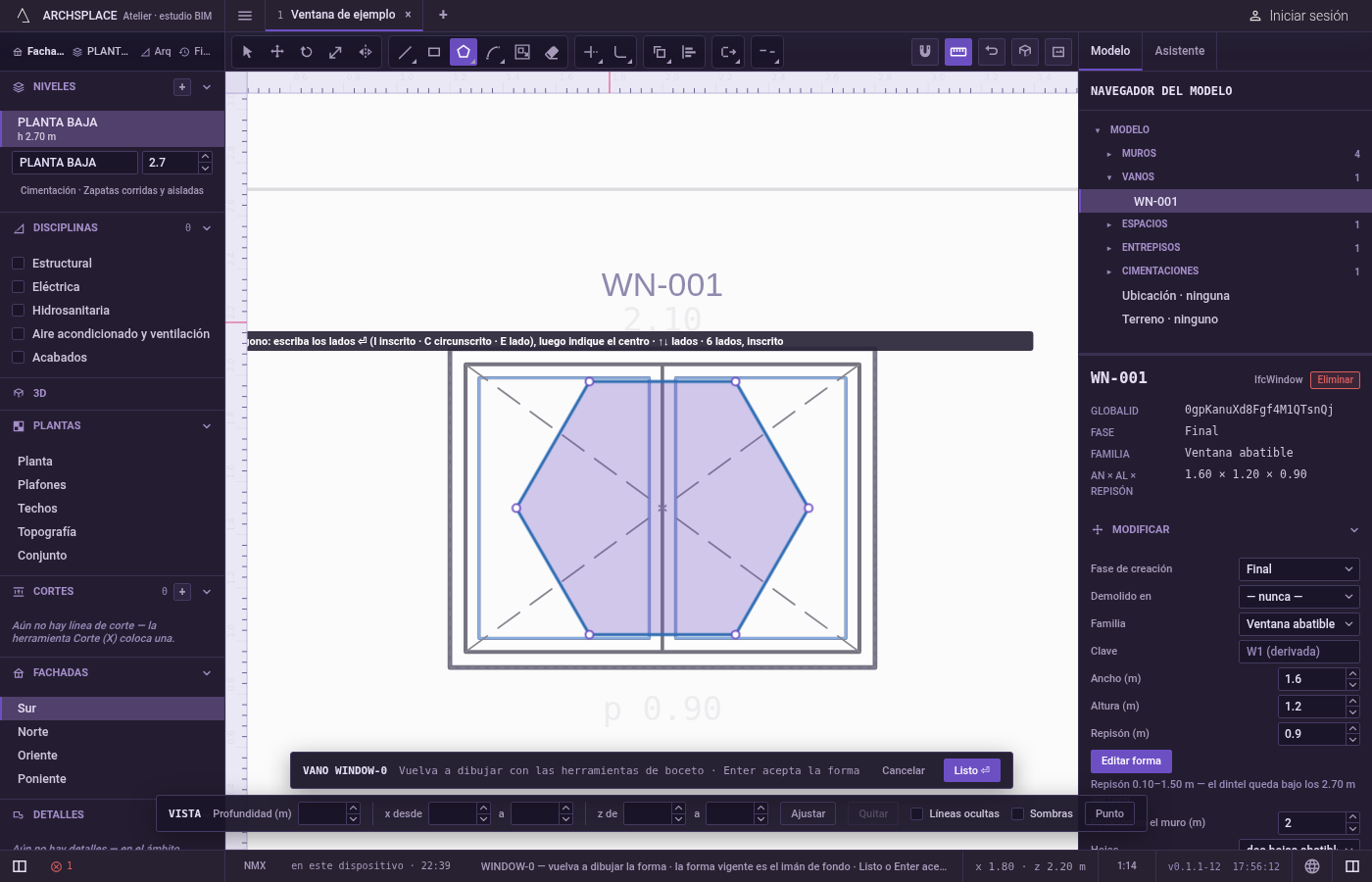

Continúe. El polígono se dibuja y queda seleccionado, y la herramienta está lista para el siguiente con el mismo número de lados y la misma manera. Esc descarta el primer punto y luego regresa a Seleccionar.

Qué rechaza

Menos de tres lados o más de sesenta y cuatro. Un número escrito fuera de ese rango se rechaza con un polígono tiene de 3 a 64 lados. Las flechas se detienen en esos límites.
Un vértice sobre el centro. Un segundo punto sobre el primero no forma ninguna figura, y la indicación lo dice.
Cambiar la manera después del primer clic. I, C y E solo funcionan antes del primer punto.
Un centro escrito como números. Antes del primer clic, los dígitos escritos definen el número de lados. Haga clic en el centro.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada polígono es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Un polígono son esquinas simples, un punto cada una, sin flecha. Un cuadrado trazado por lado sobre un lado de 1 metro, como área de piso:

Relacionado

Preguntas frecuentes

¿Cómo dibujo una ventana octagonal de 80 centímetros entre caras?

Presione P, O, L rápidamente, escriba 8 y presione Enter, presione C para circunscrito, haga clic en el centro y luego escriba 0.4 y presione Enter: los puntos medios de los lados caen a 40 centímetros del centro.

¿Cómo dibujo un polígono sobre un lado existente?

Presione E antes del primer clic y luego haga clic en los dos extremos del lado. El polígono se construye a la izquierda del lado, yendo del primer extremo al segundo.

¿Puedo cambiar el número de lados mientras dibujo?

Sí. La flecha arriba agrega un lado y la flecha abajo quita uno en cualquier paso, y la vista previa los sigue.
