Panel del nivel

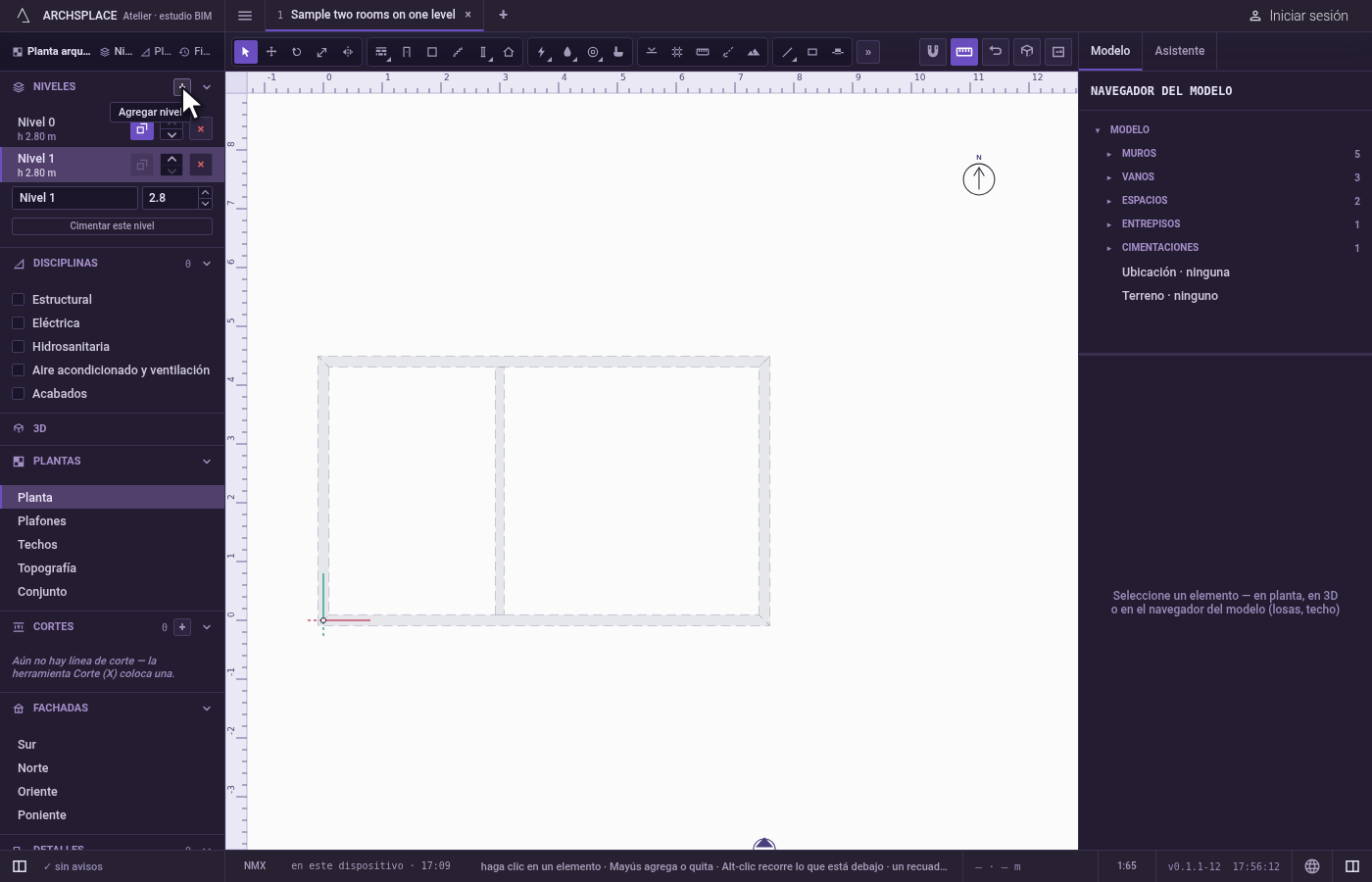

Todo proyecto tiene al menos un nivel, Nivel 0, de 2.80 m de altura al principio. Sus niveles están en la sección Niveles de la barra lateral, con Agregar nivel. Cada nivel es un renglón con su nombre y su altura, como h 2.80 m; un clic en un renglón toma ese nivel en la mano, y la planta lo muestra. Cada renglón lleva, cuando el proyecto tiene más de un nivel:

• el botón de calco, que dibuja ese nivel bajo la planta del nivel en la mano y deja que el imán tome sus líneas;
• dos flechas que lo suben o lo bajan en la pila;
• una × que lo quita.

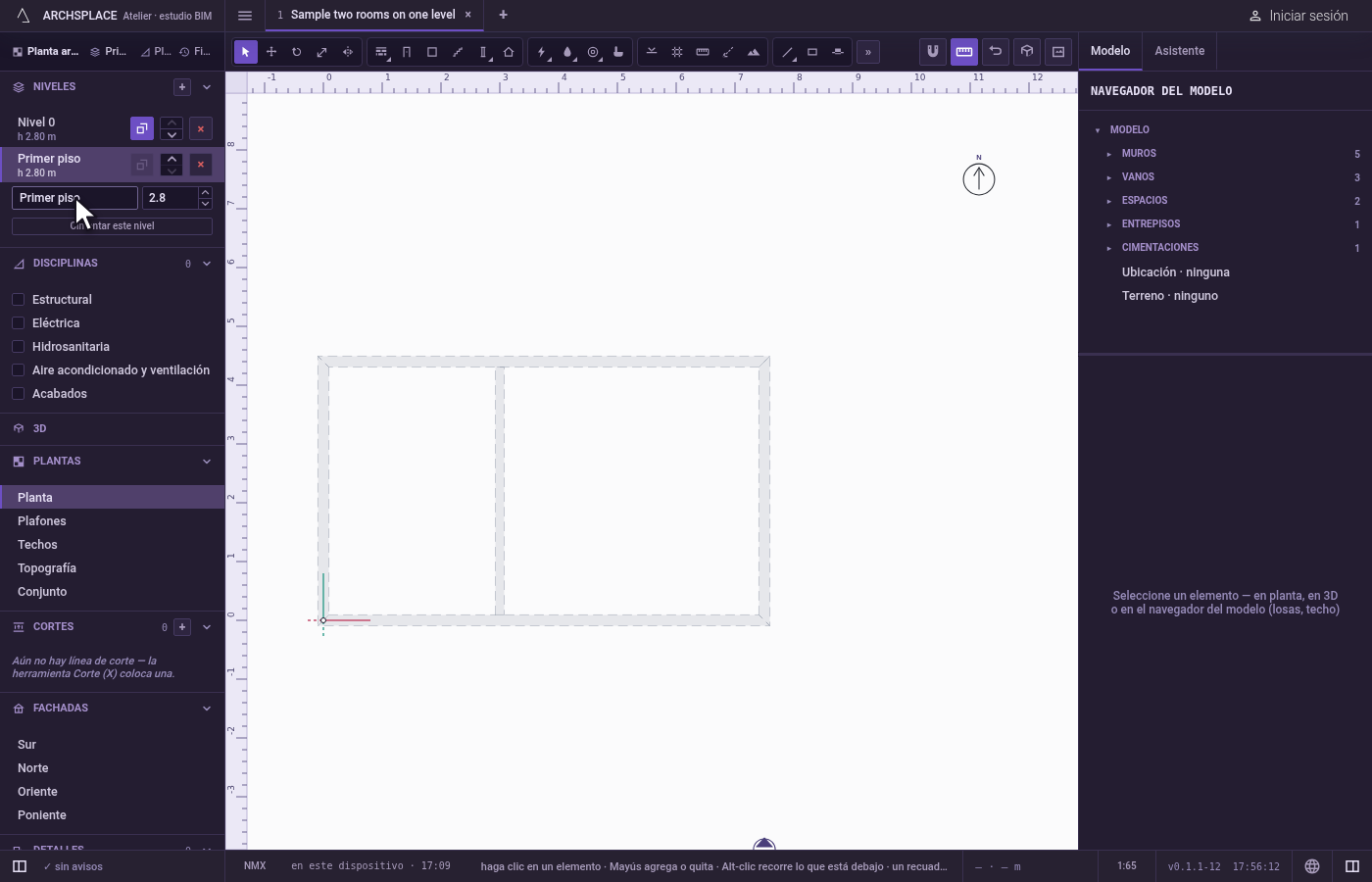

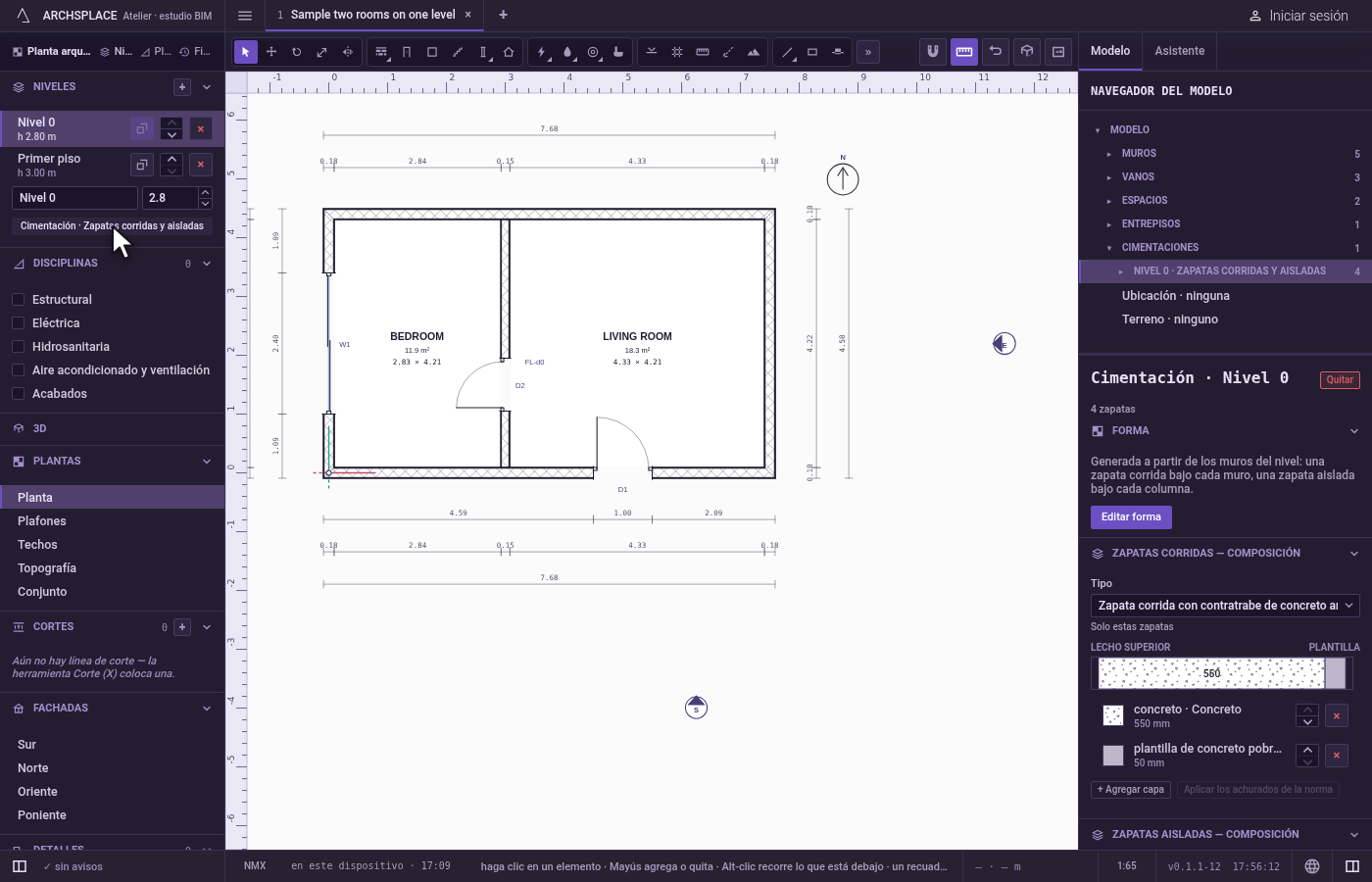

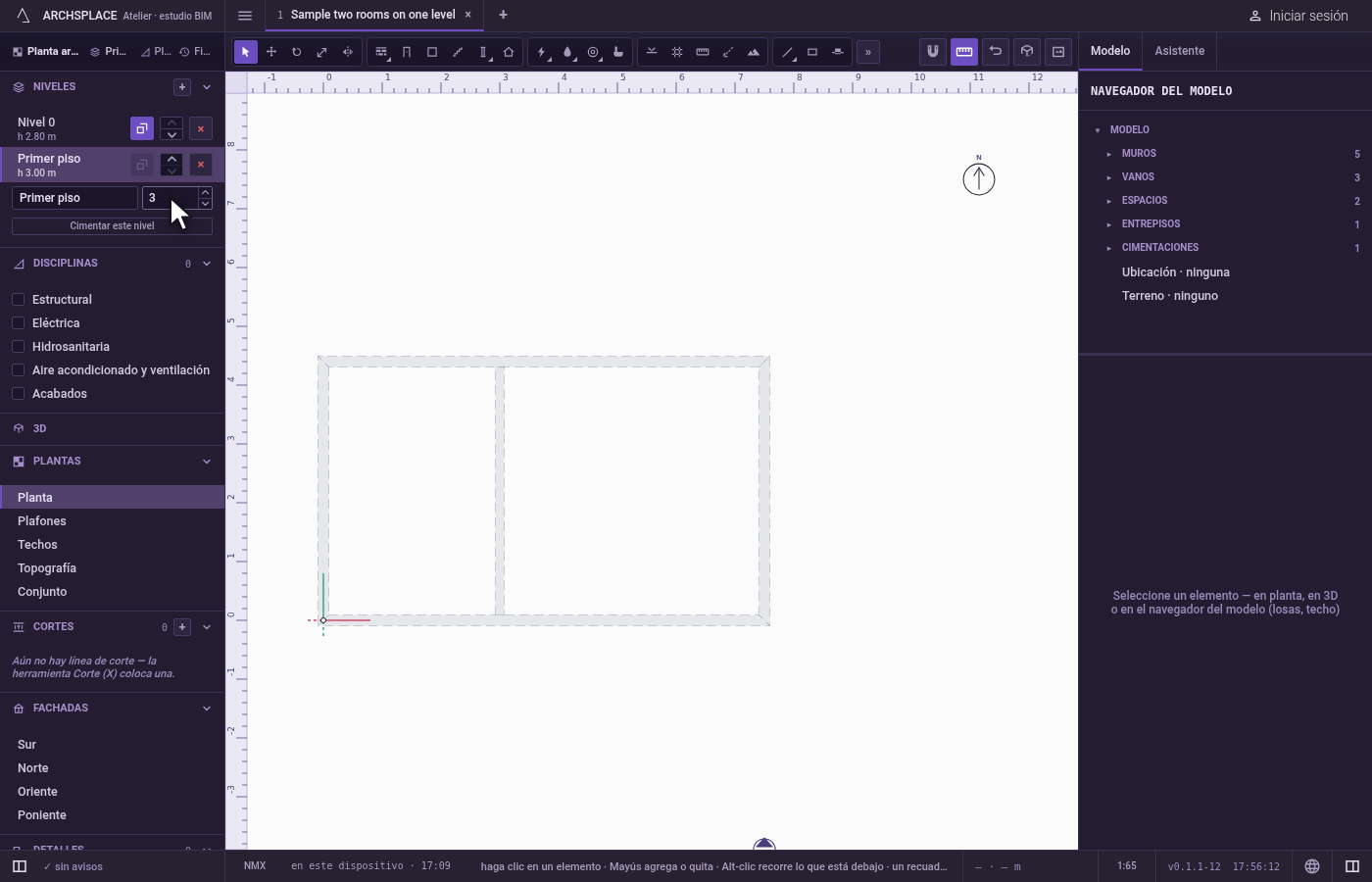

Bajo la lista se edita el nivel en la mano: su nombre y su altura. Debajo de ellos, Cimentar este nivel, o, una vez que tiene una, Cimentación y su sistema, abre la cimentación del nivel en el panel de la derecha.

La cota de un nivel nunca se escribe. Es la suma de las alturas de los niveles de abajo: los niveles se recalculan cada vez que cambia una altura, o se agrega, se mueve o se quita un nivel. El piso de un nivel es su referencia: su losa queda en la franja justo debajo de él.

En la vista 3D, un nivel también se puede tomar por su marco. La columna de la derecha muestra entonces el panel del nivel: NIVEL y su nombre, dónde corta su planta (1 m sobre su piso), su Nombre y su Altura, Cortar la vista 3D, que corta la vista 3D en el corte de esa planta, y Abrir su planta. Una línea recuerda que los niveles se agregan y se eliminan en la lista Niveles.

• Para agregar los pisos de una casa, uno sobre otro.
• Para definir la altura de piso a piso de un nivel.
• Para dibujar un piso superior sobre el de abajo, calcado debajo de él.
• Para darle su cimentación a la planta baja.

Los niveles son los levels del proyecto, en orden desde abajo, cada uno con su name, su height en metros y su elevation, que el atelier vuelve a escribir a partir de las alturas después de cada cambio. Mover un nivel intercambia el nivel de cada elemento que está en los dos niveles; quitar uno se lleva sus cotas y sus detalles y baja los niveles de arriba. Cimentar este nivel escribe el sistema de cimentación del nivel, con zapatas. Cada una de estas acciones es un solo paso que un solo Ctrl+Z revierte. El calco y Cortar la vista 3D no escriben nada: pertenecen a la sesión.
