Partir

Partir quita el tramo entre dos puntos de una línea o una curva en el editor de bocetos, y deja un hueco. Si en su lugar presiona Enter después del primer punto, la línea se parte ahí en dos líneas sin quitar nada.

Qué es

Partir corta un hueco en una línea. El punto donde hace clic primero en la línea es el primer punto de corte; se quita el tramo entre él y un segundo punto. Una línea abierta se vuelve dos líneas, una a cada lado del hueco; un corte más allá de un extremo simplemente la acorta. Un contorno cerrado se vuelve una sola línea abierta, con el hueco quitado del primer punto al segundo en el sentido en que se dibujó el contorno. Las curvas siguen siendo curvas verdaderas a ambos lados del hueco.

Presionar Enter después del primer punto parte solo en ese punto: una línea abierta se divide en dos, un contorno cerrado se abre ahí, y no se quita nada.

Cuándo usarlo

Para abrir un contorno donde debe unirse a otra forma.
Para dividir una línea de modo que sus dos partes se puedan trabajar por separado.
Para quitar un tramo de una línea entre dos puntos que ninguna otra línea marca.

Los pasos

Active Partir. En el editor de bocetos (vea Seleccionar para las maneras de entrar), escriba B y luego R rápidamente, o haga clic en Partir en la barra de herramientas del editor. La indicación le pide designar la línea; el punto donde hace clic es el primer punto de corte.
Haga clic en la línea en el primer punto de corte. Para esta designación, Partir lee el puntero exactamente, sin imán, así que el primer punto queda exactamente donde hace clic sobre la línea.
Haga clic en el segundo punto de corte. Se ajusta como todos los puntos del editor, y lo puede escribir: x;y, @dx;dy desde el primer punto, o @d<a para una distancia con un ángulo. El tramo que se iría se muestra en rojo y la indicación dice cuánto mide. Presione F para volver a designar el primer punto, esta vez con imán.
O presione Enter. Con solo el primer punto dado, Enter parte la línea ahí y no quita nada.

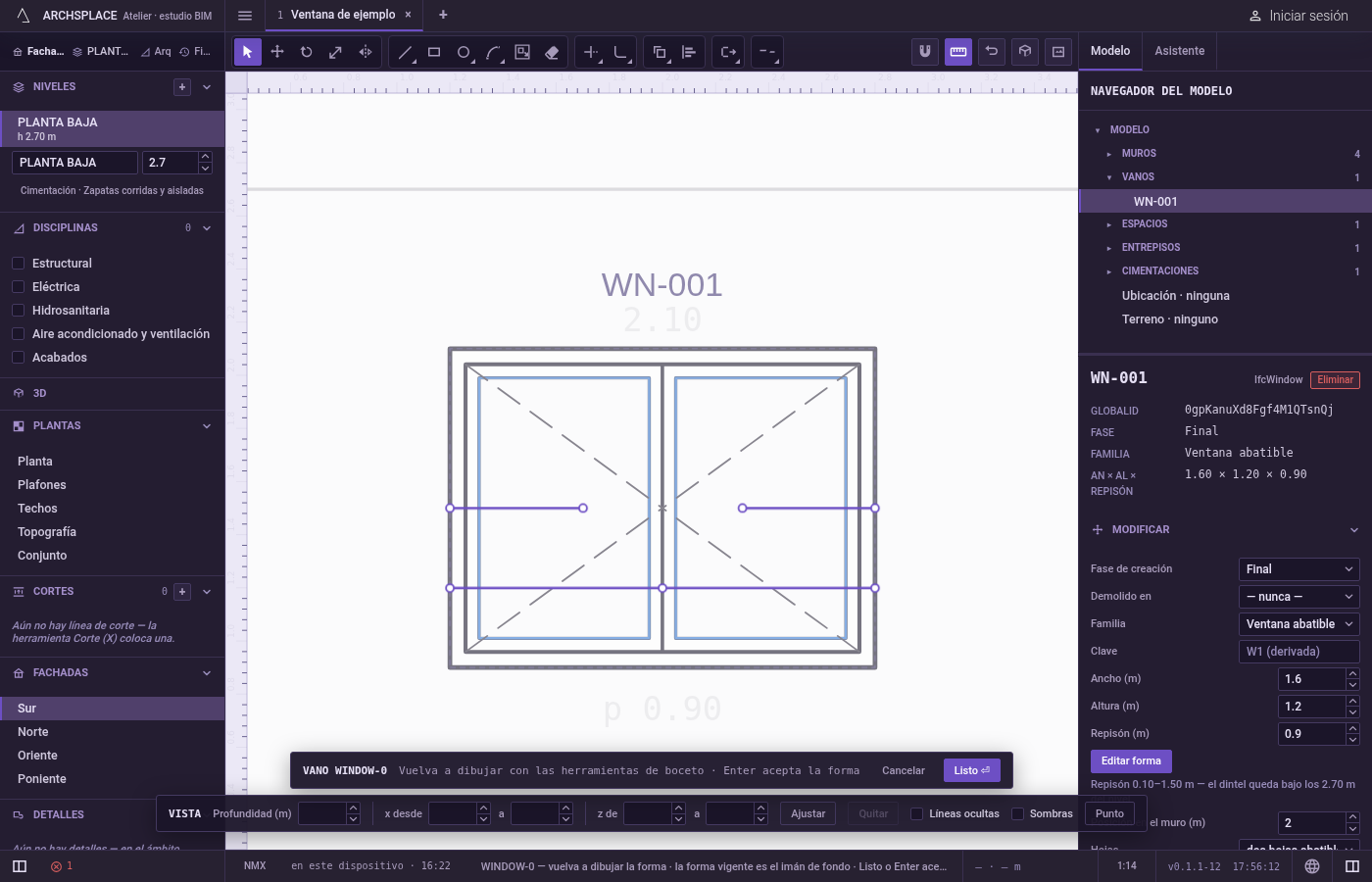

Continúe. Partir espera la siguiente línea. Esc descarta la línea designada y luego regresa a Seleccionar.

Qué rechaza

Un clic sobre nada. La indicación dice no hay nada bajo el cursor.
Un corte que no deja nada. Cuando los dos puntos no dejarían ninguna línea, la indicación dice no hay nada que partir ahí.
Elegir el lado en un contorno cerrado. El tramo que se quita siempre va del primer punto al segundo en el sentido propio del contorno. Deshaga e invierta los puntos si se va el otro lado.
La forma vigente. La forma atenuada detrás de su dibujo no se puede partir.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada corte es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Un hueco significa que el contorno ya no está cerrado ahí, así que Listo solo encuentra un contorno si otras líneas lo vuelven a cerrar. Una división sin quitar nada no cambia nada en el contorno que se entrega.

Relacionado

Preguntas frecuentes

¿Cómo divido una línea en dos sin quitar nada?

Presione B y luego R rápidamente, haga clic en la línea donde debe partirse y presione Enter. La línea se vuelve dos líneas que se juntan en ese punto.

¿Cómo abro un hueco de un ancho exacto en un contorno?

Haga clic en el contorno a un lado del hueco, luego escriba el segundo punto, por ejemplo @0.9;0 para 90 centímetros de ancho, y presione Enter.

¿Qué parte se va cuando parto un contorno cerrado?

El tramo del primer punto al segundo, en el sentido en que se dibujó el contorno. Si se va el otro lado, deshaga con Ctrl+Z y dé los dos puntos al revés.
