Exportar IFC, DXF, imagen y PDF
Las exportaciones entregan el proyecto como los archivos que leen otras personas y otros programas: el modelo como IFC, la vista en pantalla como DXF o como imagen PNG, un plano abierto como PDF y una tabla abierta como CSV o XLSX. Cada archivo lleva el nombre del proyecto y de lo que contiene, y va a donde van todos los archivos del atelier.
Qué es
Las exportaciones están en el menú Archivo, cada una en gris, con su motivo al pasar sobre ella, hasta que lo que necesita está en pantalla:
- Exportar a IFC…: todo el modelo como un archivo IFC4, para la fase en vista. El proyecto IFC toma el nombre del proyecto.
- Exportar esta vista a DXF…: el dibujo en pantalla, cuando es una planta, un corte, una fachada, el plano de conjunto, una tabla o una simbología, con su nivel, su disciplina, sus superposiciones y su fase como usted los ve, y sus cotas cuando están a la vista.
- Exportar esta vista a imagen (.png)…: una imagen de la vista en pantalla. La vista 3D da la imagen que genera; cada dibujo se vuelve a dibujar al doble del tamaño que tiene en pantalla. Las ayudas propias de la pantalla, como la marca de la referencia o la indicación del cursor, se dejan fuera.
- Exportar este plano a PDF…, o
Ctrl+P(⌘Pen una Mac): el plano abierto como un PDF vectorial, dibujado a partir de los mismos objetos que la pantalla, con su papel, sus ventanas gráficas y su pie de plano. - Exportar esta tabla… (.csv, .xlsx): abre el menú Exportar de la tabla abierta, en el panel de la derecha, que ofrece CSV y XLSX.
Cada archivo lleva el nombre del proyecto y luego de lo que contiene, unidos por guiones: Casa-Lima.ifc, o el proyecto, la vista y su nivel para una planta. Al pasar sobre una exportación se dice a dónde irá el archivo: en un navegador, a la carpeta elegida en Preferencias o a sus Descargas; en el atelier instalado, su computadora pregunta cada vez. Una vez escrito, un mensaje dice a dónde fue y con qué nombre.
Cuándo usarlo
- Para entregar el modelo a un ingeniero, a un consultor o a otro programa BIM, como IFC.
- Para enviar una planta o un corte a alguien que trabaja en CAD, como DXF.
- Para poner una vista en una presentación, un mensaje o un documento, como imagen.
- Para imprimir un plano, o enviarlo para su aprobación, como PDF.
- Para trabajar una tabla en una hoja de cálculo, como CSV o XLSX.
Los pasos

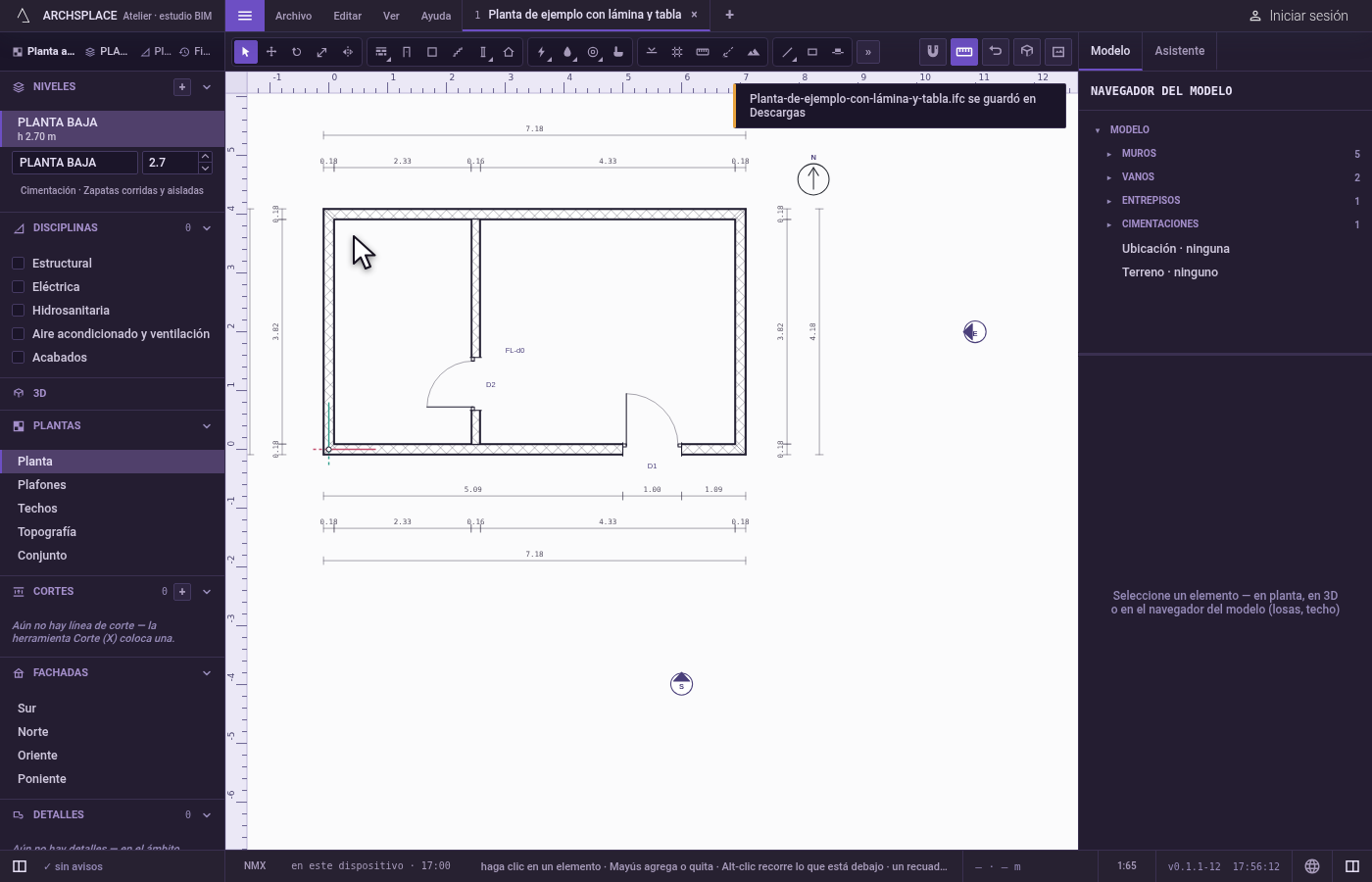

Exporte el modelo. Abra Archivo y haga clic en Exportar a IFC…. Un mensaje dice que se guardó el archivo IFC, y dónde.

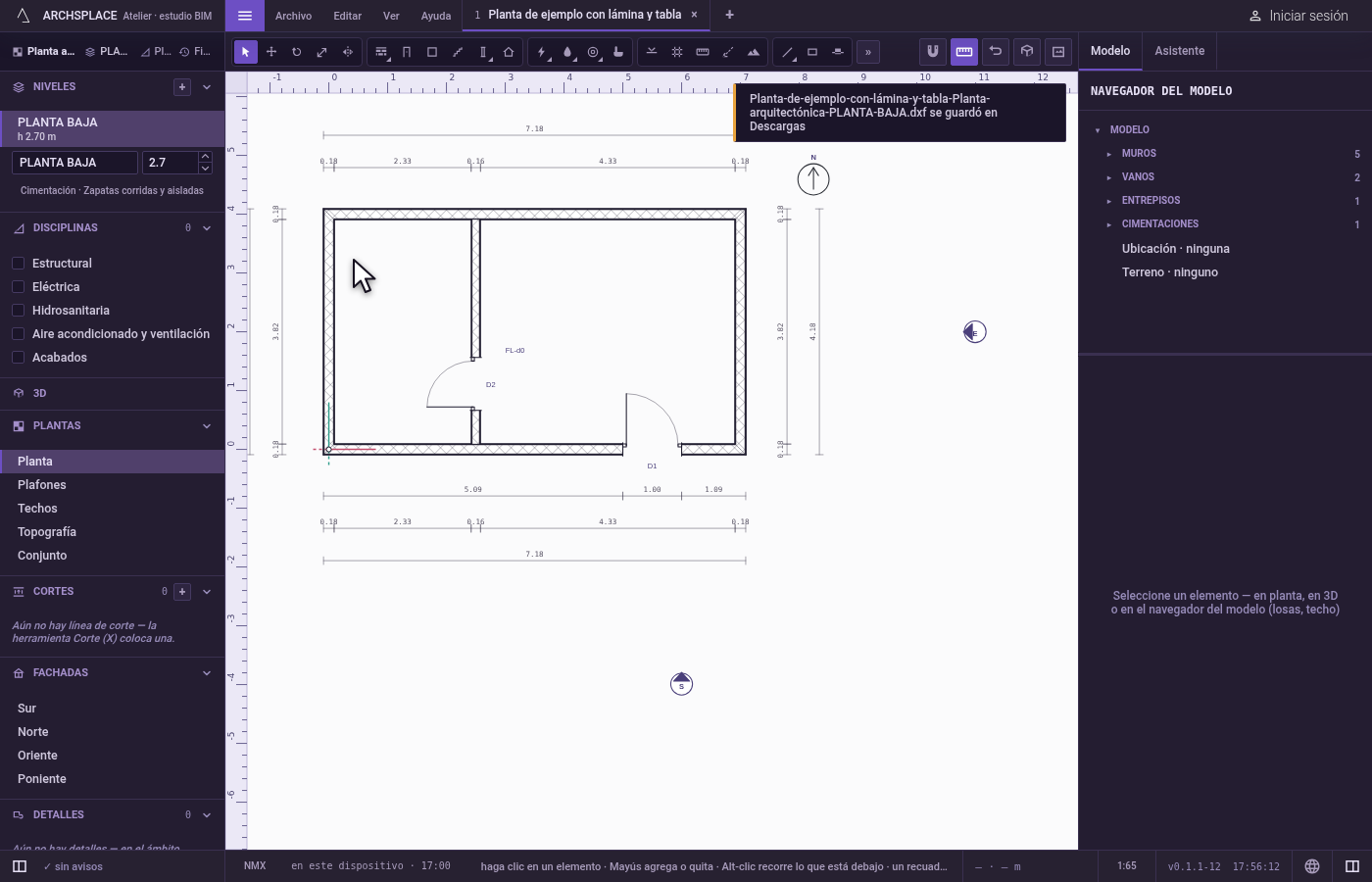

Exporte la planta como DXF. En la planta, abra Archivo y haga clic en Exportar esta vista a DXF…. Se escribe el DXF de la planta, con el nombre del proyecto, de la planta y de su nivel.

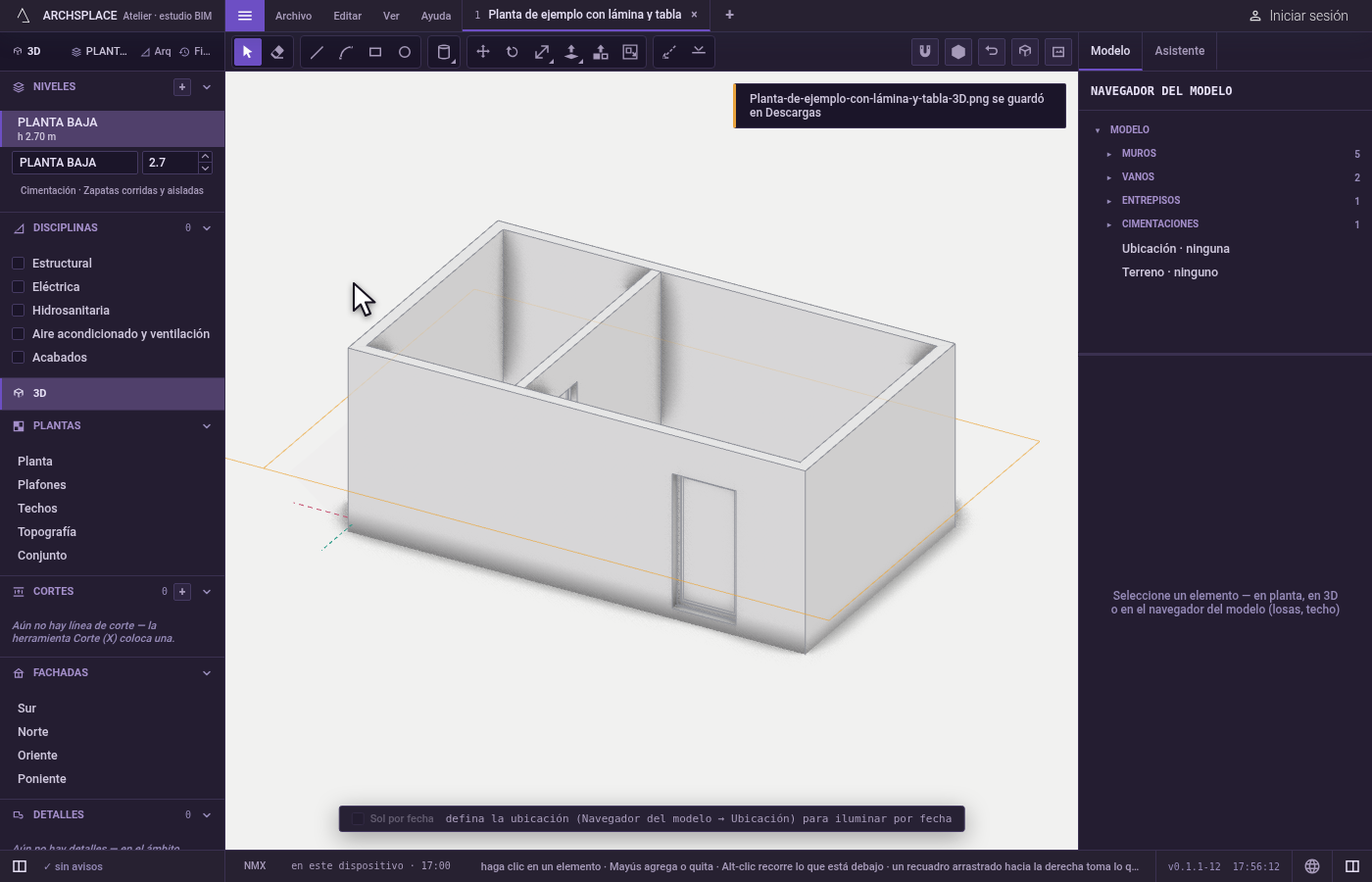

Exporte la vista 3D como imagen. Abra la vista 3D, encuadre la casa, abra Archivo y haga clic en Exportar esta vista a imagen (.png)…. El PNG es la imagen en pantalla.

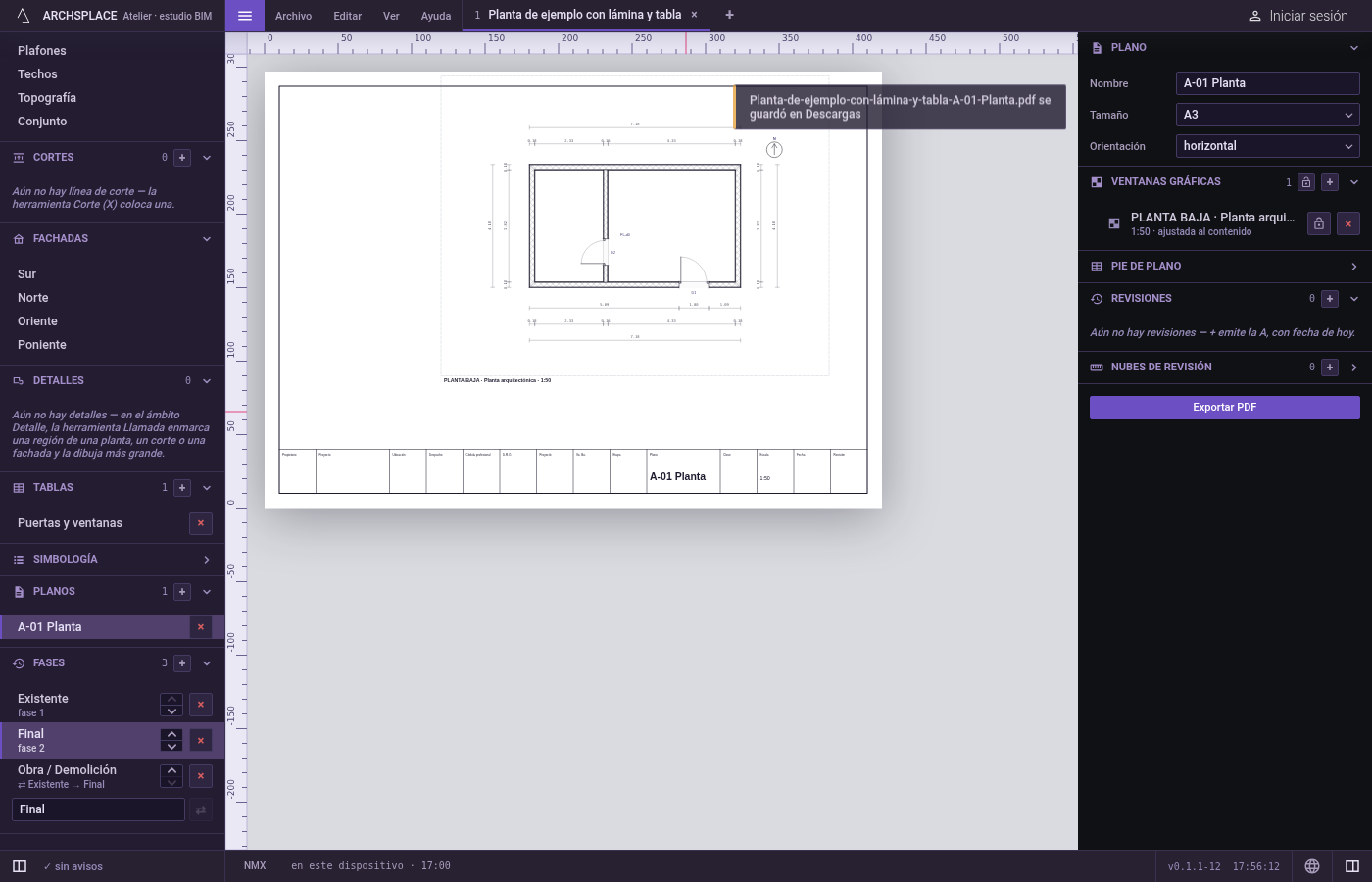

Exporte un plano. Abra un plano en la barra lateral y presione
Ctrl+P. Se escribe su PDF.

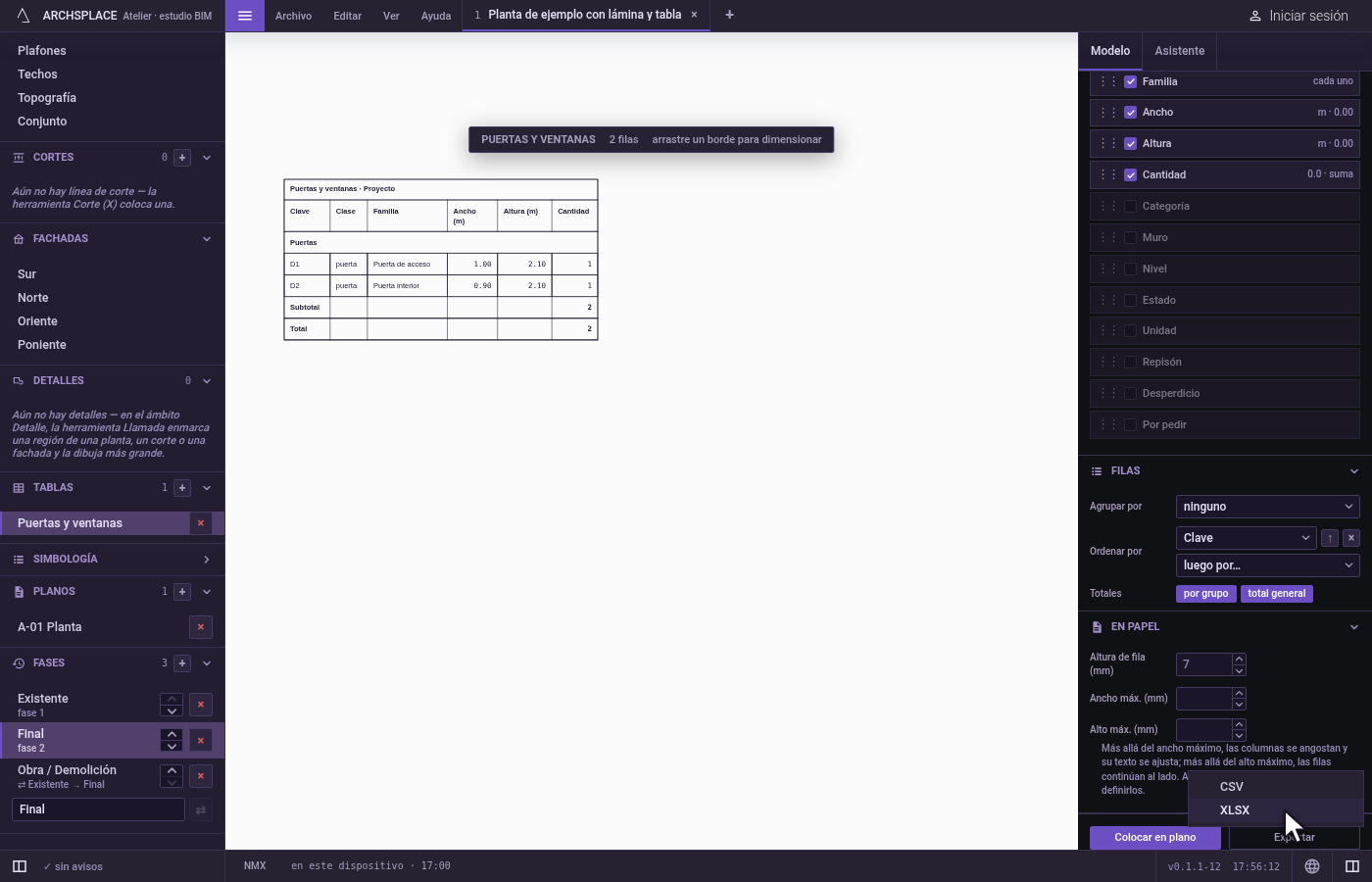

Exporte una tabla. Abra una tabla, abra Archivo y haga clic en Exportar esta tabla… (.csv, .xlsx). El menú Exportar de la tabla se abre en el panel de la derecha: elija XLSX.
Qué rechaza
- DXF de la vista 3D, de una llamada o de un plano. La opción sigue en gris, y al pasar sobre ella pide una planta, un corte, una fachada, una tabla o una simbología.
- Un PDF sin ningún plano abierto, o una exportación de tabla sin ninguna tabla abierta: la opción le pide abrir uno primero.
- Una imagen de una vista que todavía no tiene nada en pantalla, como una vista 3D que aún se está construyendo.
- Una imagen o un PDF que no se logra generar. Un mensaje dice que la exportación falló, y por qué.
- Cualquier exportación sin ningún proyecto abierto.
Qué escribe en el contrato
Nada. Una exportación lee el proyecto y escribe un archivo; el proyecto mismo no cambia, y ninguna exportación cuenta como guardado.
Preguntas frecuentes
¿Qué fase contiene la exportación IFC?
La fase en vista: lo que existe en esa fase, y nada de lo que se demolió antes. Exporte una vez por fase para entregar cada una; el nombre del archivo lleva la fase cuando no es aquella con la que se abre el proyecto.
¿Por qué Exportar esta vista a DXF aparece en gris?
Porque la vista en pantalla no es un dibujo que pueda escribir: DXF exporta una planta, un corte, una fachada, el plano de conjunto, una tabla o una simbología. La vista 3D y un plano no son dibujos de ese tipo; exporte la vista 3D como imagen y un plano como PDF.
¿Cómo imprimo un plano?
Abra el plano y elija Archivo, Exportar este plano a PDF…, o presione Ctrl+P. El PDF es vectorial, dibujado a partir de los mismos objetos que la pantalla, listo para cualquier impresora o plotter.
