Matriz

Matriz repite las líneas seleccionadas en el editor de bocetos en filas y columnas, o alrededor de un centro en el que hace clic, a partir de cantidades y separaciones que usted escribe. El original cuenta como el primer elemento, y una vista previa muestra cada copia antes de que presione Enter.

Qué es

Matriz copia lo que usted seleccionó muchas veces de una sola vez, de dos maneras. En filas y columnas, las copias se colocan en una retícula con la separación que escribe, o tocándose entre sí cuando no escribe ninguna. Alrededor de un centro, se reparten en una vuelta completa, o en el ángulo que escribe, y cada copia gira con su lugar salvo que le pida conservar su orientación. El original es el primer elemento de la matriz y no se mueve.

Matriz trabaja sobre las líneas como usted las dibujó: seleccionar un lado de un contorno repite todo el contorno.

Cuándo usarlo

Para colocar un conjunto regular de formas, como una retícula de incrustaciones cuadradas o un anillo de pétalos.
Para repartir copias de manera pareja donde Copiar necesitaría un clic para cada una.

Los pasos

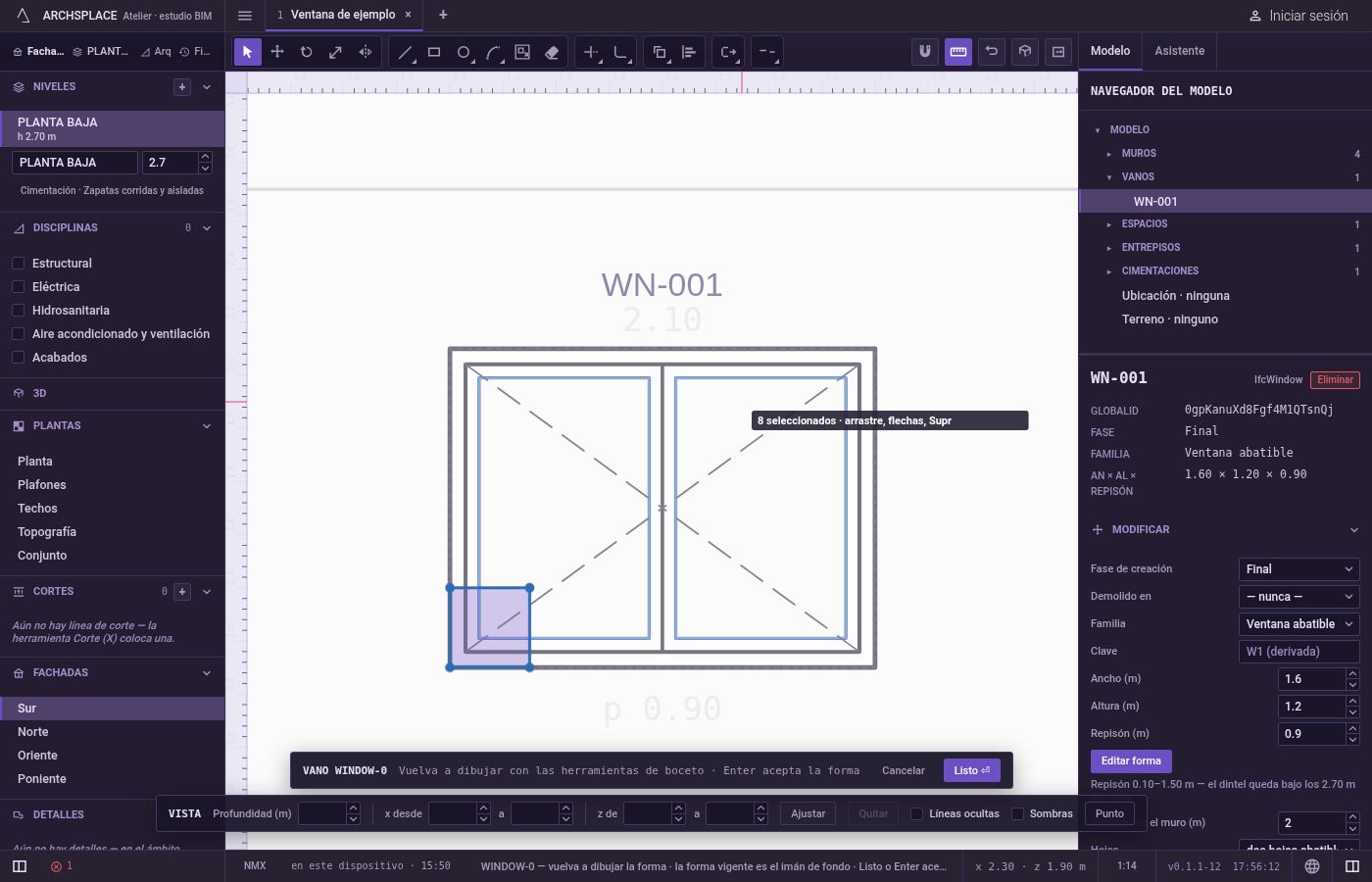

Elija lo que va a repetir. En el editor de bocetos (vea Seleccionar para las maneras de entrar), seleccione primero las líneas con Seleccionar, o active Matriz y desígnelas después.
Active Matriz. Escriba A y luego R rápidamente, o haga clic en Matriz en la barra de herramientas del editor. La indicación junto al cursor le indica que repita la selección en filas y columnas, o alrededor de un centro, escribiendo 3x2x0.5x0.4 o una cantidad y un ángulo.

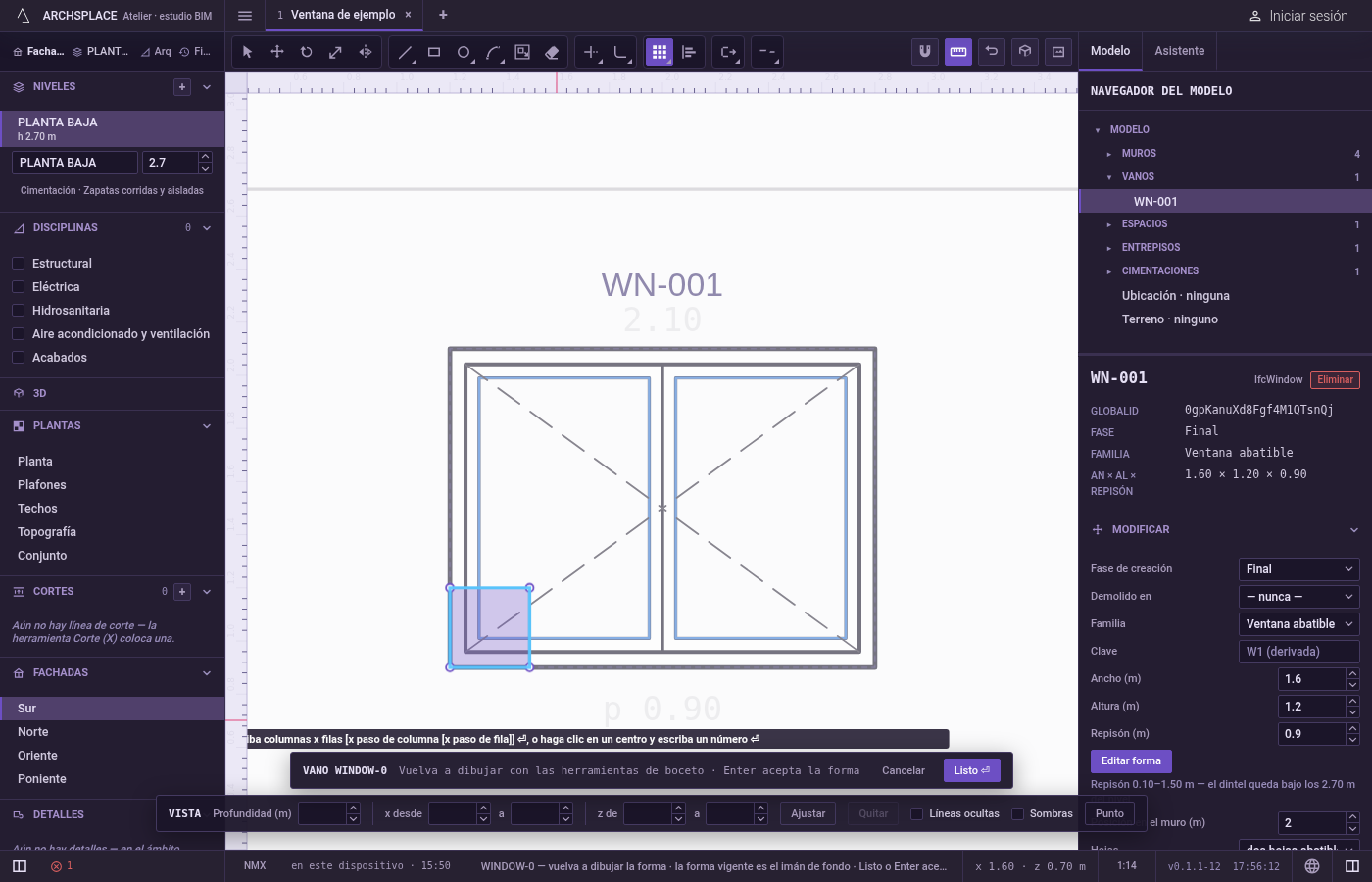

Designe las líneas, si no hay ninguna seleccionada. Haga clic en líneas para agregarlas, Mayús y un clic para sacar una, arrastre un recuadro hacia la derecha para las líneas que quedan completamente dentro o hacia la izquierda para todas las líneas que toca, o presione F para un borde. Presione Enter cuando termine.

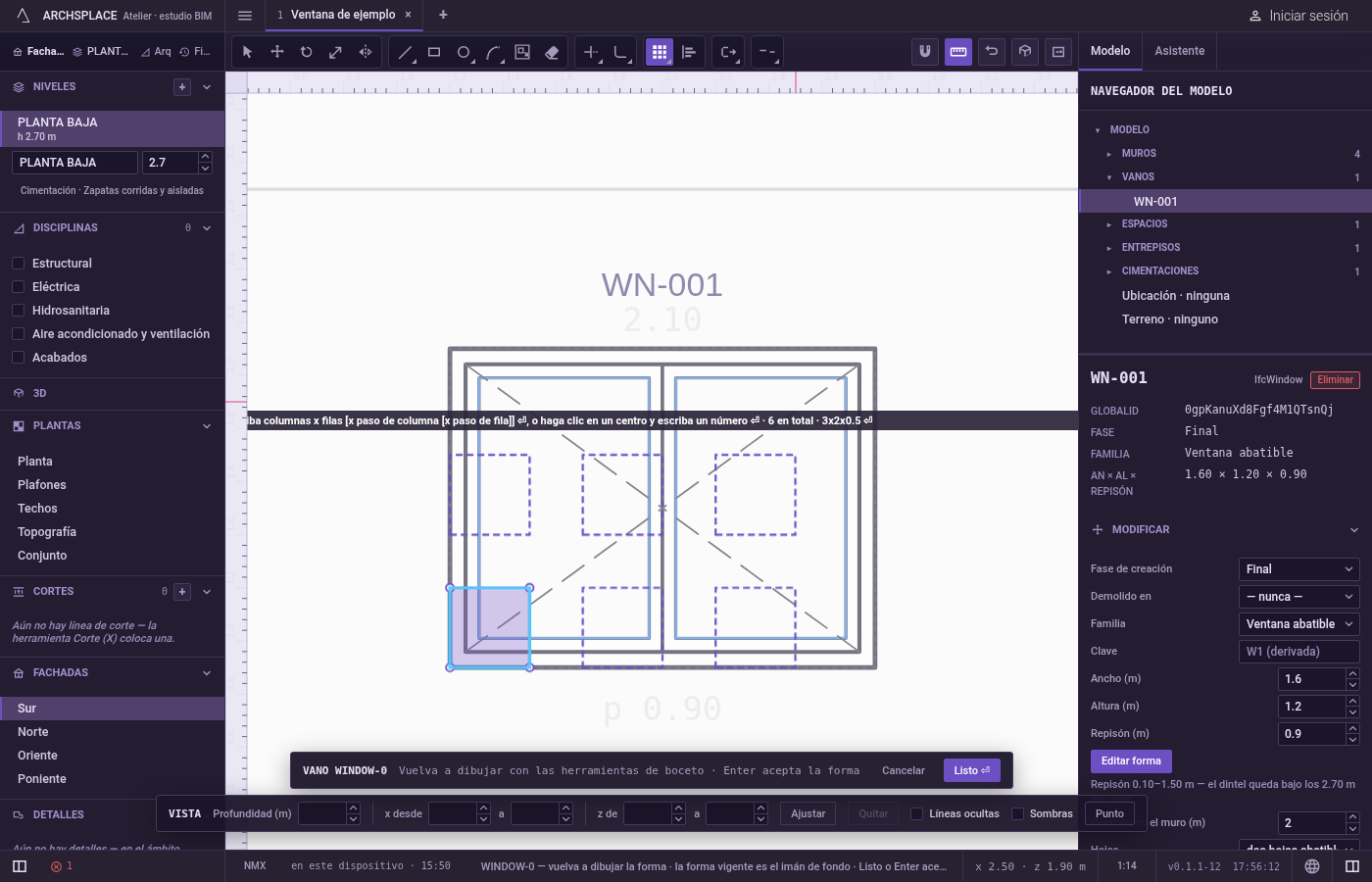

Para filas y columnas, escriba la retícula. Escriba las columnas, x, las filas, y presione Enter: 3x2. Agregue la separación de un elemento al siguiente en las unidades del proyecto: 3x2x0.5 usa 0.5 en ambos sentidos, 3x2x0.5x0.4 separa por su cuenta las columnas y las filas. Una separación negativa coloca las copias hacia el otro lado. Mientras escribe, las copias se muestran en vista previa y la indicación dice cuántos elementos habrá en total.

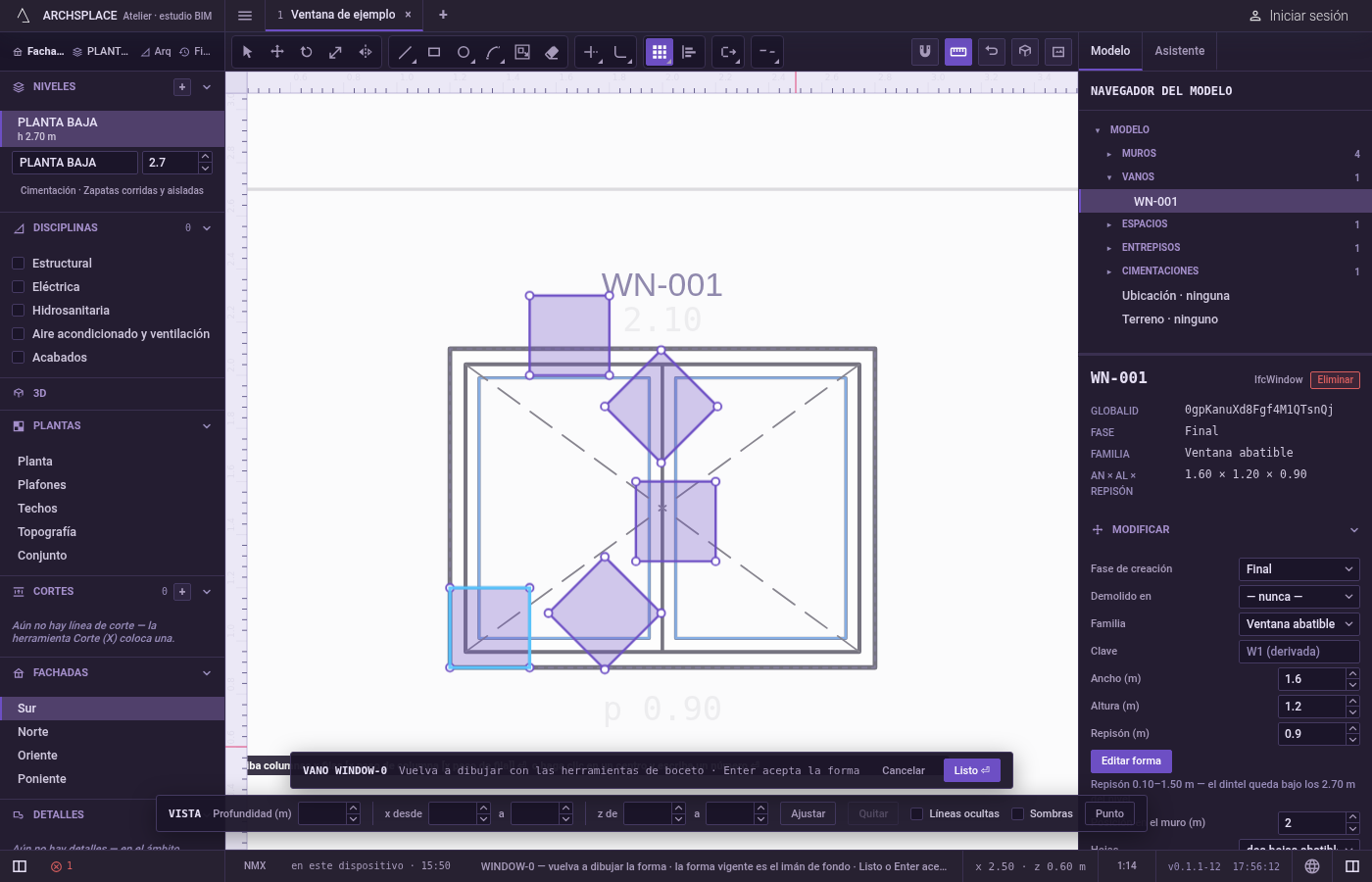

O, alrededor de un centro, haga clic en él y escriba la cantidad. Haga clic en el centro; se ajusta como todos los puntos del editor, y también lo puede escribir como x;y. Luego escriba la cantidad y presione Enter para repartir los elementos parejos en una vuelta completa, o la cantidad, x y un ángulo en grados para repartirlos en ese ángulo, con el último elemento al final de él: 6x180. Un ángulo negativo gira en el sentido de las manecillas del reloj. Presione R antes de Enter para que cada copia conserve su orientación; la indicación dice los elementos conservan su orientación.

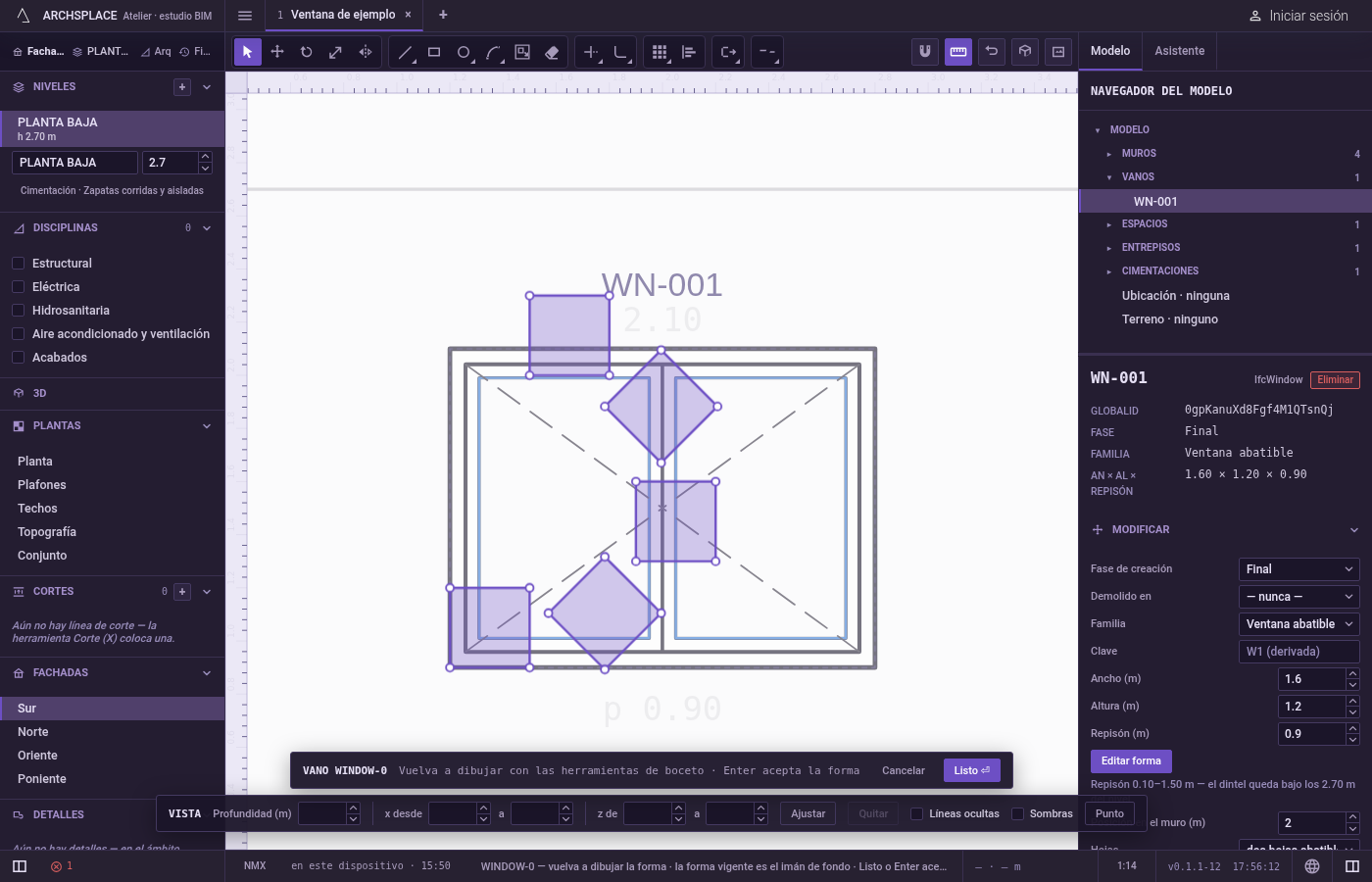

Continúe. Las copias se agregan, los originales siguen seleccionados y puede escribir otra matriz. Esc descarta el centro y luego regresa a Seleccionar.

Qué rechaza

Una matriz vacía o demasiado grande. Una cantidad menor que uno, o más de 2,500 elementos, se rechaza con esa matriz está vacía o es demasiado grande.
Cantidades sin nada seleccionado. Hasta que haya al menos una línea designada, las cantidades escritas no se toman y Enter vuelve a pedir que designe objetos.
Una parte de una línea. Cada elemento es una línea completa como se dibujó.
La forma vigente. La forma atenuada detrás de su dibujo no se puede repetir.

Qué escribe en el contrato

Nada hasta que presiona Listo. Toda la matriz es un paso dentro del editor, y Ctrl+Z la revierte de una sola vez. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Listo toma exactamente un contorno, así que los elementos que quedan separados se rechazan como varios contornos. Una matriz solo ayuda donde sus elementos se cruzan o se tocan de modo que cierran un solo contorno, como los lóbulos de un rosetón dibujados unos sobre otros.

Relacionado

Preguntas frecuentes

¿Cómo coloco tres columnas y dos filas separadas 50 por 40 centímetros?

Seleccione las líneas, presione A y luego R, escriba 3x2x0.5x0.4 y presione Enter. Las cantidades incluyen el original, así que esto agrega cinco copias.

¿Qué separación se usa si solo escribo las cantidades?

El ancho y el alto de lo que seleccionó, así que las copias apenas se tocan entre sí.

¿Cómo reparto copias alrededor de un centro?

Después de designar las líneas, haga clic en el centro, escriba la cantidad y presione Enter para una vuelta completa, o la cantidad, x y un ángulo en grados para una parte de la vuelta. Presione R antes de Enter para que cada copia conserve su orientación en lugar de girar.
