Ejes
Ejes coloca un eje estructural: paralelo a una línea en la que hace clic, a una distancia que indica o escribe, o por un punto hacia un segundo punto o un ángulo escrito. Los muros, las columnas y todas las demás herramientas se ajustan a él, y los cortes y las fachadas lo muestran.
Qué es
Ejes coloca los ejes estructurales del proyecto. Funciona como Guía, con dos maneras de colocar una línea. Haga clic en una línea que sigue el imán (la cara de un muro, una arista, otro eje o una guía) y el eje nuevo corre paralelo a ella, a la distancia que usted indica o escribe. Haga clic en un punto o en un área vacía y el eje nuevo pasa por él, hacia un segundo punto o con un ángulo que usted escribe.
Un eje exactamente vertical toma una letra, A, B, C; uno exactamente horizontal toma un número, 1, 2, 3; uno en ángulo toma una letra con prima, A', B'. El imán de todas las herramientas sigue los ejes y detecta dónde se cruzan dos de ellos, la superposición Estructural los acota, y los cortes y las fachadas los dibujan.
Cuándo usarlo
- Para trazar una retícula estructural antes de colocar columnas y muros.
- Para agregar un eje paralelo a un muro existente a una distancia dada.
- Para colocar un eje en ángulo para un ala que no sigue la retícula principal.
Los pasos
Tome la herramienta. Presione
A, o haga clic en el botón Ejes. La barra de estado describe las dos maneras: una línea o un punto.
Haga clic en la referencia. Haga clic sobre una línea que sigue el imán para colocar un eje paralelo a ella. O haga clic en un punto, o en un área vacía, para colocar uno que pase por ese punto.

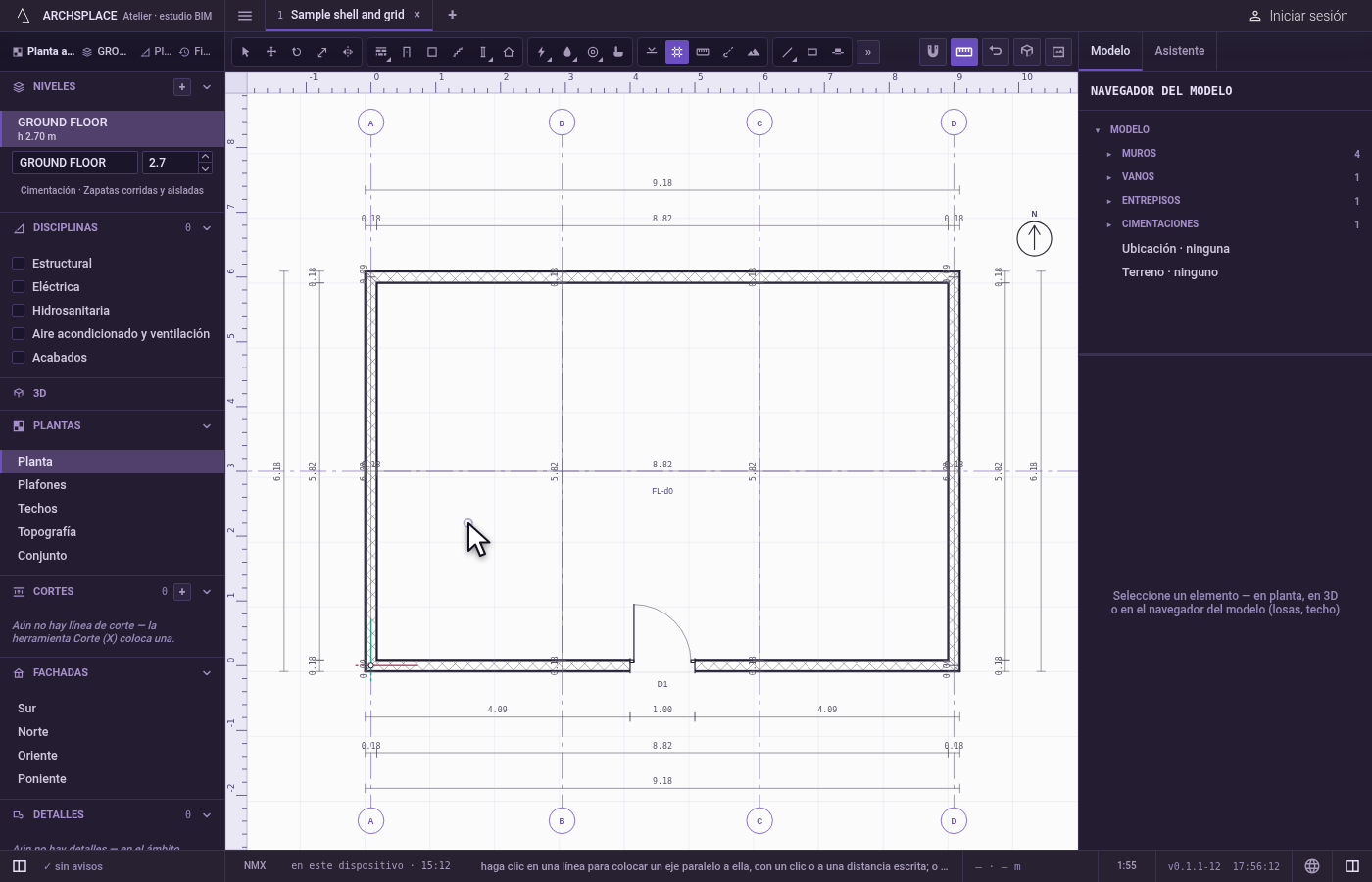

Paralelo: indique o escriba la distancia. Una línea punteada sigue al cursor, paralela a la referencia, y la etiqueta junto a ella da su distancia. Haga clic para colocarlo ahí, o escriba la distancia en las unidades del proyecto y presione Enter: el eje se coloca a esa distancia del lado del cursor.
O, por un punto: indique o escriba la dirección. La línea gira alrededor del punto hacia el cursor, y la etiqueta da su ángulo. Haga clic en un segundo punto para colocarlo; Mayús, o F8 mientras esté activada, lo mantiene exactamente vertical u horizontal. O escriba
<seguido de un ángulo en grados, en sentido contrario a las manecillas del reloj desde la horizontal de la planta, y presione Enter.
Edítelo en su panel. Seleccione el eje con Seleccionar: su panel define su etiqueta y su posición, o su línea por dos puntos y su ángulo en el caso de un eje en ángulo. Con Seleccionar, arrastre un eje a lo largo de sí mismo, o desplácelo con las flechas del teclado.
Qué rechaza
- Un eje sobre su referencia. Un eje paralelo a distancia cero de su referencia se rechaza, con un mensaje para que mueva el cursor o escriba una distancia.
- Un segundo punto sobre el primero. Una dirección necesita un segundo punto separado del primero; el estudio lo indica.
- Un valor escrito que no sirve. Una distancia debe ser una longitud positiva, y un ángulo se escribe como
<45; cualquier otra cosa se rechaza recordándole la forma. - Un recuadro sobre ejes. Un recuadro y Seleccionar todo nunca toman un eje: haga clic en él.
Qué escribe en el contrato
Un registro nuevo al final de la lista de ejes del proyecto, como un solo paso que un solo deshacer revierte. Un eje vertical u horizontal se escribe como su eje, su posición al milímetro y su etiqueta. Un eje en ángulo se escribe como dos puntos por los que pasa y su etiqueta. Esc le regresa Seleccionar sin colocar nada.
Conceptos
Preguntas frecuentes
¿Cómo se nombran los ejes?
Un eje vertical toma una letra (A, B, C) y uno horizontal un número (1, 2, 3), en el orden en que los coloca. Un eje en ángulo toma una letra con prima (A', B'). Puede cambiar el nombre de cualquiera en su panel.
¿Cómo coloco un eje a 6 m de otro?
Tome la herramienta Ejes, haga clic en el eje existente, ponga el cursor del lado donde va el nuevo, escriba 6 y presione Enter.
