Booleana
La herramienta Booleana corta con un sólido en la vista 3D: haga clic en un sólido o en un componente, y cada uno de los demás sólidos que toca pierde la parte que se enciman. De inicio, el sólido que corta desaparece una vez que cortó y deja solo los huecos; presione Alt para conservarlo.
Qué es
La herramienta Booleana es un cortador. El sólido en el que hace clic, un sólido o un componente completo, es la herramienta: cada uno de los demás sólidos que toca pierde la parte que comparten, y el hueco queda forrado con las caras del propio sólido cortador.
Antes de hacer clic, el estudio muestra el resultado. El sólido bajo el puntero se ilumina completo: rojo cuando el clic lo va a hacer desaparecer, azul cuando se va a quedar. Cada sólido que va a cortar se ilumina en naranja, y la indicación junto al puntero los nombra. Alt cambia entre los dos resultados: el sólido cortador desaparece una vez que cortó, que es lo predeterminado, o se queda.
El corte se lee exactamente de las líneas de ambos sólidos, así que un sólido ya cortado se puede volver a cortar. Cuando el sólido que se corta es un componente, el corte se hace dentro de su definición, y todas las copias de ese componente cambian.
Cuándo usarlo
- Para tallar un nicho, un hueco o una mordida curva en un sólido con una forma que modeló para eso.
- Para quitar el volumen de un sólido a varios a la vez.
- Para dar forma a un componente, cortando todas sus copias juntas.
Los pasos

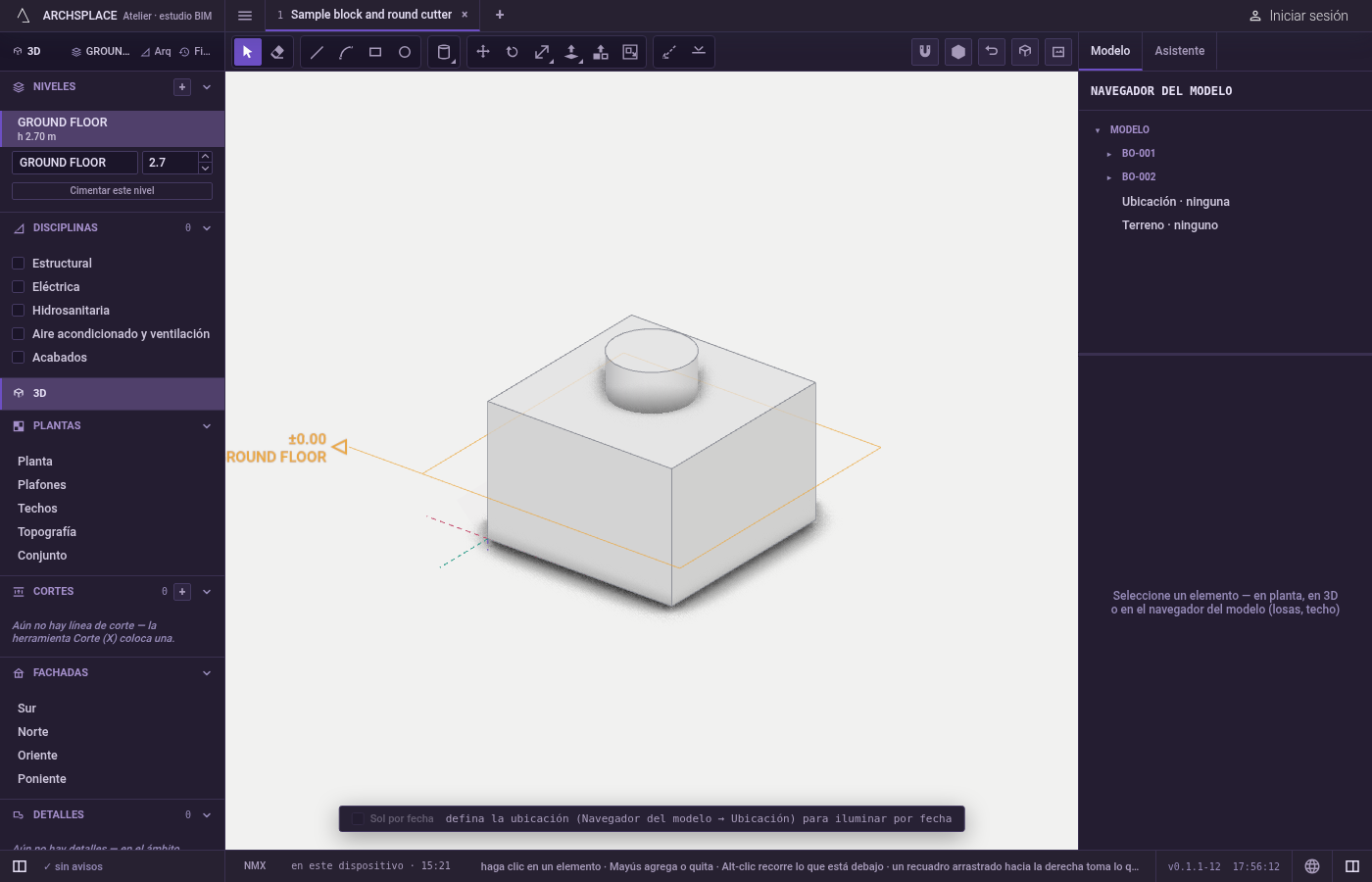

Coloque el cortador. Modele el sólido cortador, por ejemplo con Esfera, Cilindro o Empujar/Jalar, y muévalo donde se encime con lo que se debe cortar.

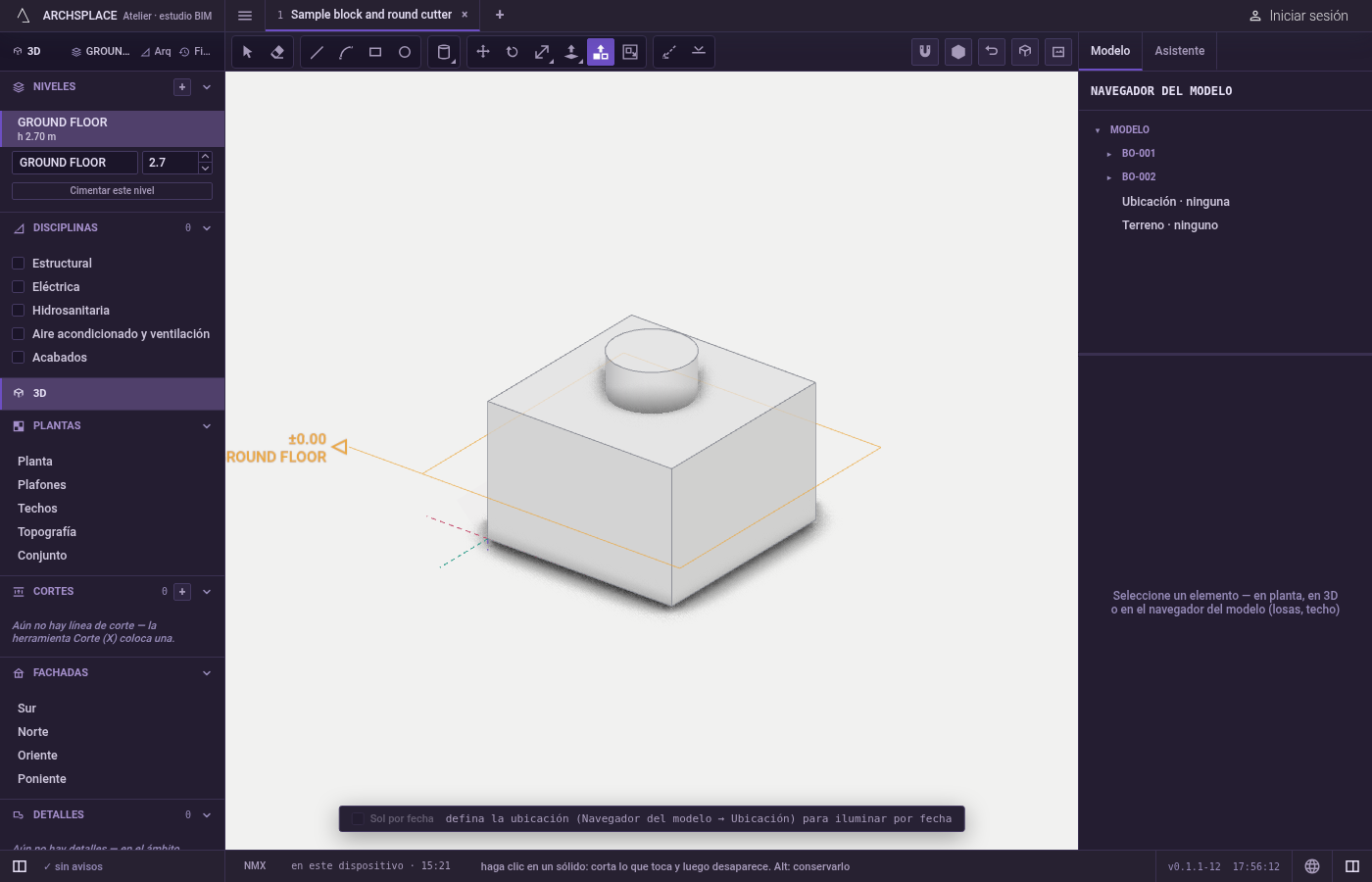

Tome la herramienta. Presione
B, o haga clic en Booleana.

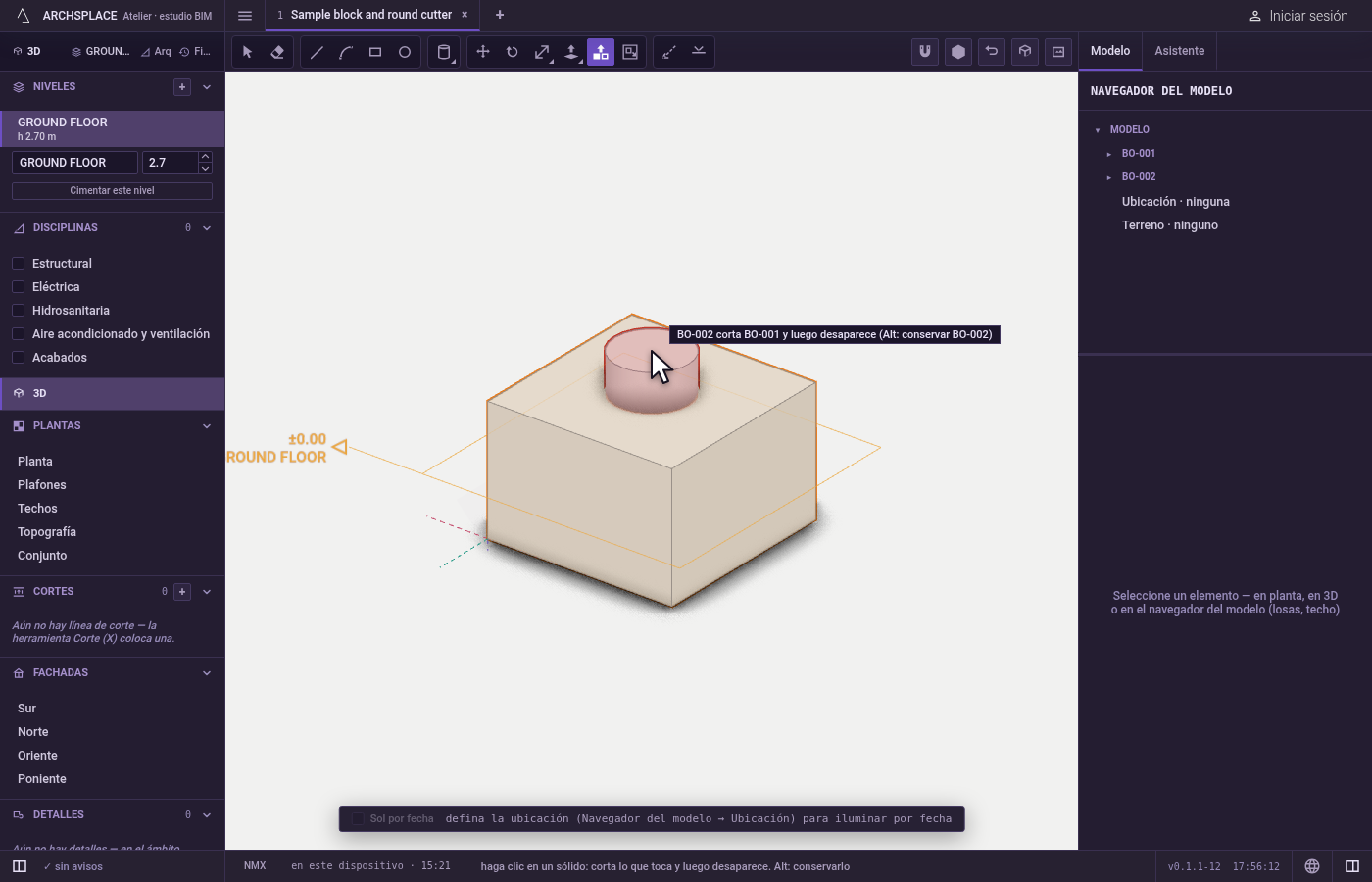

Apunte al cortador. Se ilumina completo, los sólidos que va a cortar se iluminan en naranja y la indicación los nombra. Sin nada que cortar, la indicación dice que el sólido no toca ningún otro sólido.
Elija si se queda. Presione
Alt(⌥en una Mac) para conservar el cortador; presiónela otra vez para dejar que desaparezca. La indicación y el color cambian de inmediato.

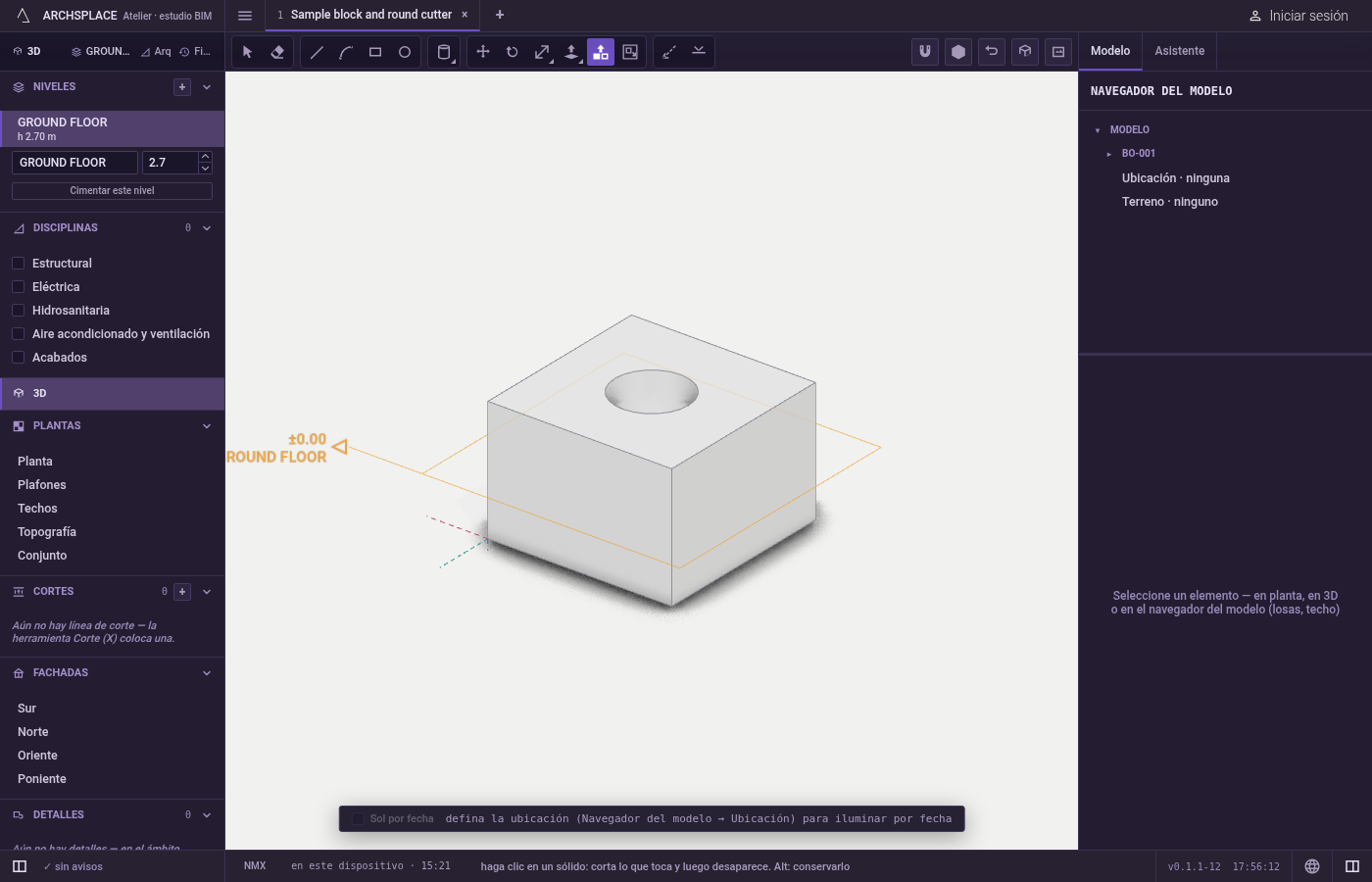

Haga clic. Cada sólido que toca se corta, en un solo paso que
Ctrl+Zdeshace. Cuando el cortador desaparece, nada queda seleccionado.
Qué rechaza
- Un clic sobre algo que no es un sólido. Un muro, una losa o el espacio vacío no son un cortador: la indicación pide un sólido que toque a otro.
- Un cortador que no toca nada. No se corta nada y un aviso lo indica.
- Un corte que no dejaría un sólido cerrado. El sólido que no pudo cortar limpiamente se queda como estaba, y un aviso lo nombra.
- Muros, losas y techos como destino. Esta herramienta solo corta sólidos y componentes.
Qué escribe en el contrato
Un solo paso que se puede deshacer cambia la forma de cada sólido que se cortó, o el contenido de cada definición de componente que se cortó. En el modo predeterminado, el sólido cortador, o la colocación del componente cortador, se saca del proyecto. No se guarda ningún historial del corte: los sólidos se guardan tal como quedan.
Relacionado
Preguntas frecuentes
¿Cómo tallo la forma de un sólido en otro?
Coloque el sólido cortador donde se encime con el otro, tome Booleana (B) y haga clic en el sólido cortador. La parte encimada se quita de cada sólido que toca, y el sólido cortador desaparece.
¿Cómo conservo el sólido cortador?
Presione Alt (Opción en una Mac) antes del clic. La indicación dice entonces que el sólido corta y se queda, y su contorno se ilumina en azul en lugar de rojo. Presione Alt otra vez para regresar.
¿Qué pasa cuando el sólido que se corta es un componente?
El corte se hace dentro del componente, así que todas sus copias cambian, como lo haría una edición dentro del componente. Cuando el componente está colocado más de una vez, un aviso dice que se cortaron todas las copias.
