Secciones y alzados

Puntos de control de uniones en cortes y fachadas

Cuando hay muros, tuberías o trabes seleccionados en un corte o una fachada, cada lugar donde se juntan sus extremos aparece como una marca vertical desde el piso del nivel hasta su parte alta. Arrastrar una marca mueve esa unión a lo largo de la vista, y todos los elementos que se juntan ahí la siguen, igual que en la planta.

Qué es

Una unión es el lugar donde se juntan elementos lineales: dos muros en una esquina, un muro que muere en la cara de otro, el extremo de una tubería o de una trabe. Cuando usted selecciona un muro, una tubería o una trabe con Seleccionar, cada vista muestra las uniones de lo que tiene en la mano para que pueda moverlas. En un corte o una fachada, cada unión aparece como una marca vertical, desde el piso de su nivel hasta su parte alta, en el lugar donde está la unión a lo largo de la vista.

En cada lugar a lo largo de la vista hay una sola marca, y lleva todas las uniones que están ahí. Un muro visto de canto tiene sus dos extremos en un mismo lugar, así que su marca lleva los dos, y arrastrarla mueve toda la cara que muestra la vista.

Bajo el puntero, una marca ilumina toda su unión en naranja. Una marca cuya unión tiene en la mano se dibuja en el azul de selección. Mientras tiene elementos o uniones en la mano, la barra de estado explica los puntos de control: arrastre uno para mover su unión, mantenga presionada Alt para mover solo ese extremo, haga clic en uno para seleccionar su unión, Mayús para agregar o quitar.

Arrastrar una marca es el mismo traslado que arrastrar una esquina en la planta. La unión se mueve, y todos los elementos que se juntan ahí la siguen: la esquina sigue cerrada, y un muro que muere en la cara de un muro movido se desliza con él. Mientras arrastra, el estudio dibuja todos los elementos que cambiaría el movimiento, y si el movimiento no se puede hacer, los dibuja en rojo con el motivo junto al puntero.

Cuándo usarlo

Para ensanchar o angostar una fachada desde la vista de fachada, moviendo su esquina.
Para alinear una esquina del edificio con un eje o con un vano que se ve en la fachada.
Para mover solo el extremo de un muro, fuera de la esquina que comparte con otro.

Los pasos

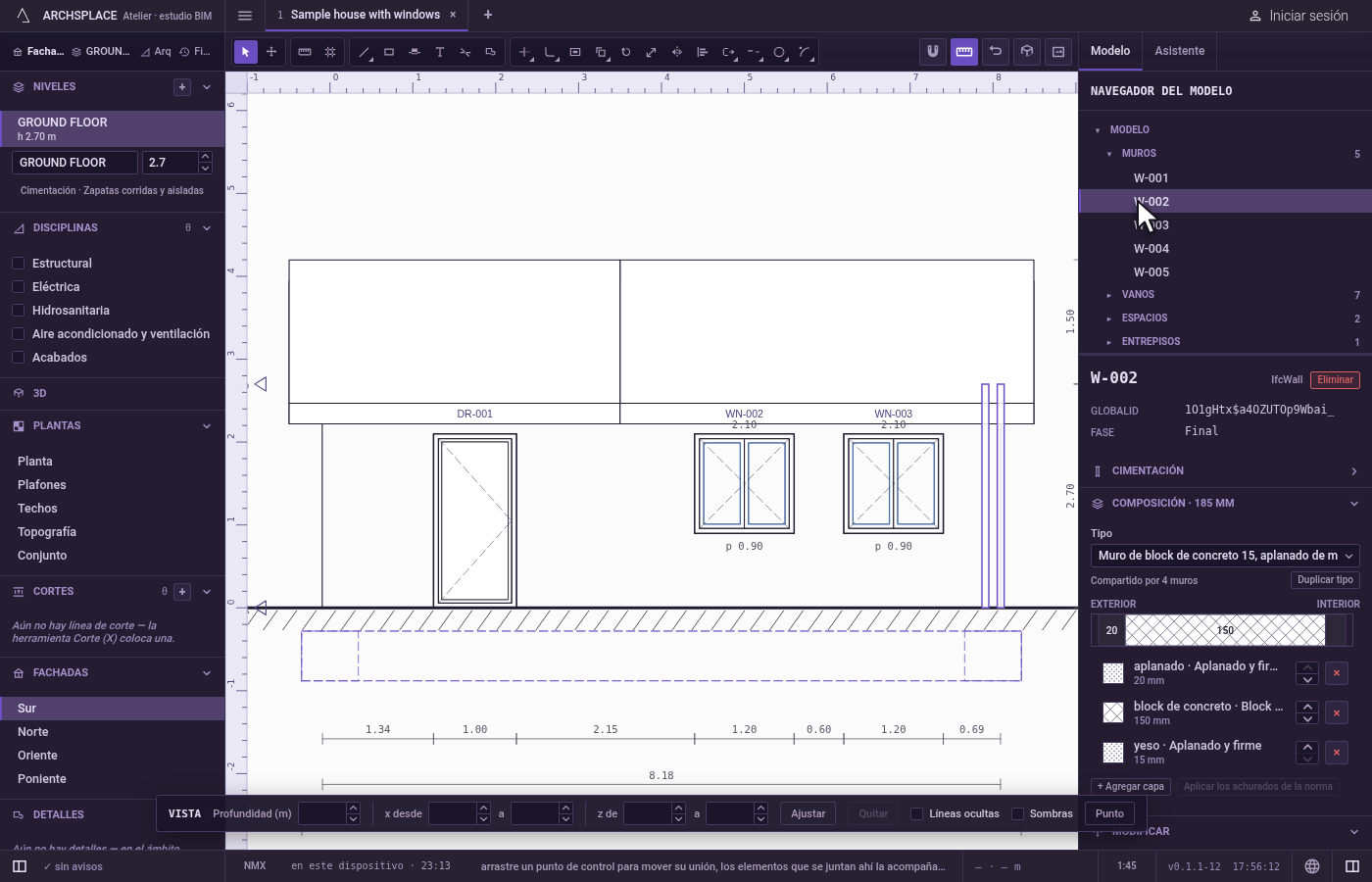

Abra una fachada y seleccione un muro. En Fachadas, en la barra lateral, haga clic en Sur. Presione V y haga clic en la fila del muro oriente en el navegador del modelo. La fachada sur ve ese muro de canto, a la derecha de la fachada, detrás del muro sur que tomaría un clic ahí. Aparece una marca en el lugar donde está a lo largo de la vista, desde el piso del nivel hasta su parte alta, y lleva los dos extremos del muro.

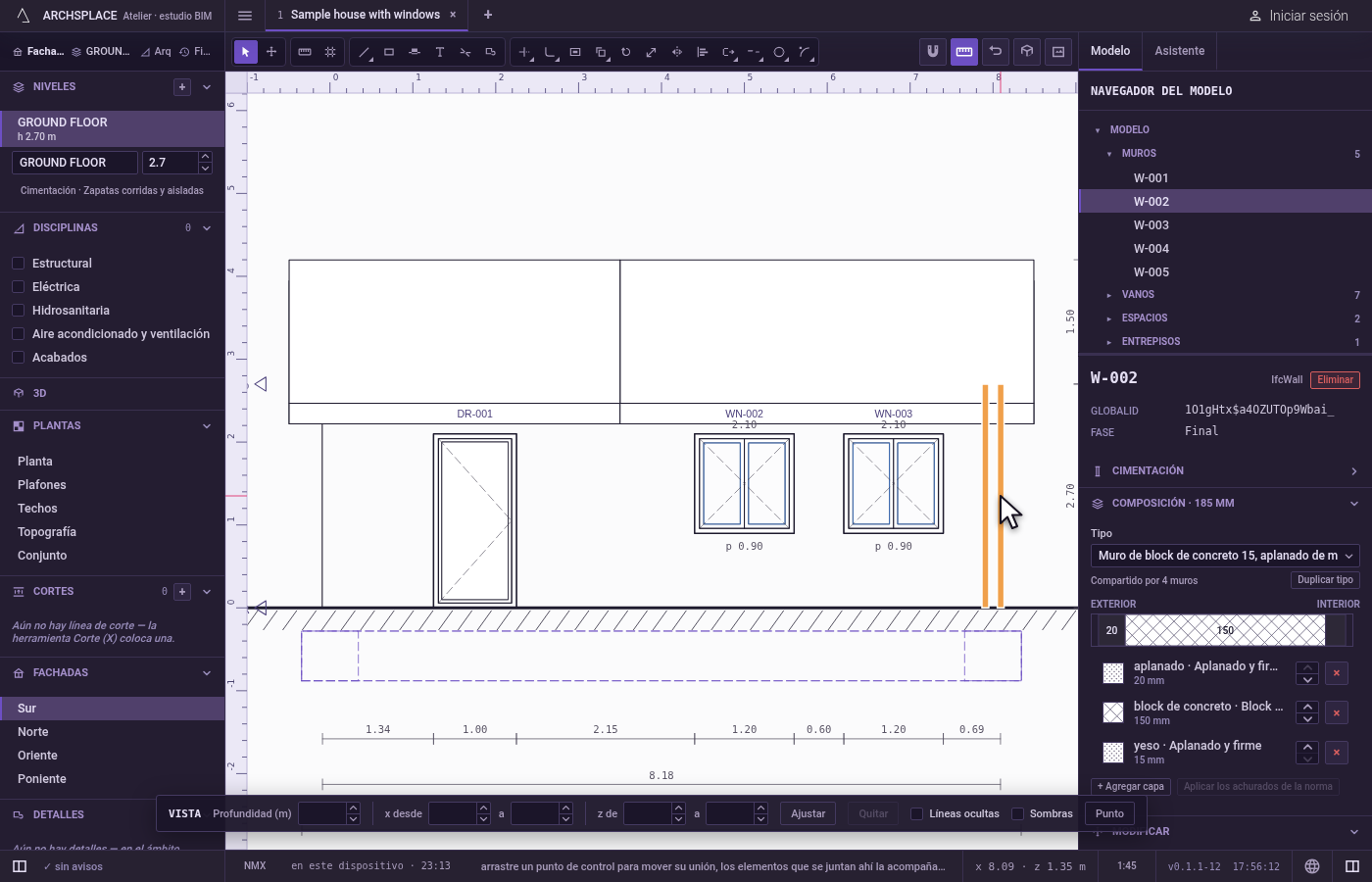

Apunte a la marca. Mantenga el puntero sobre ella. Se vuelve naranja, con todas las uniones que lleva.

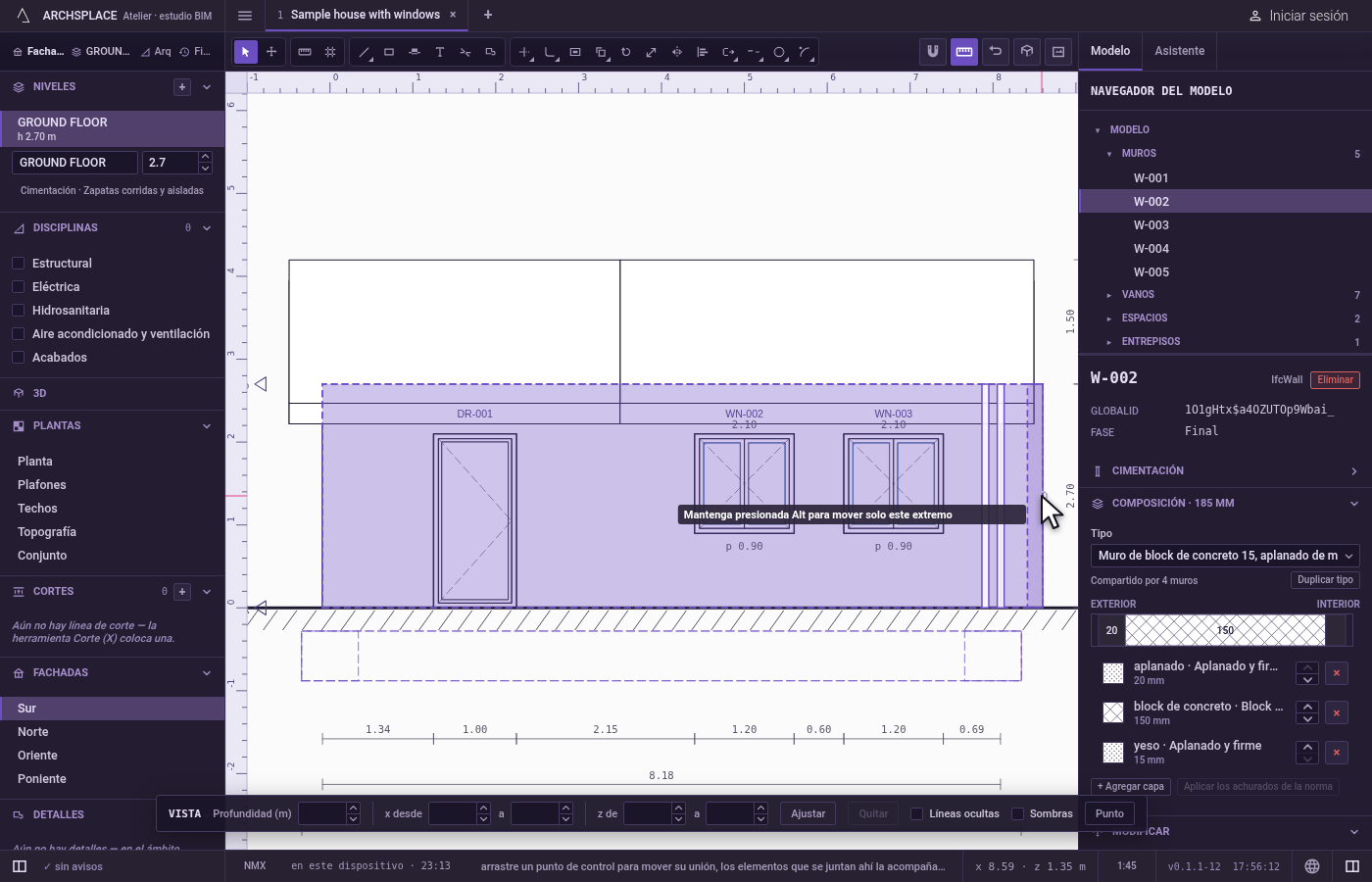

Arrástrela a lo largo de la vista. Presione el botón izquierdo sobre la marca y arrastre 50 cm a la derecha. La marca solo se mueve a lo largo de la vista, y su esquina cae exactamente donde está el puntero, atraída por las esquinas, los puntos medios y los bordes de las líneas del dibujo, sin contar los elementos que se mueven. Cada muro que cambia el movimiento se dibuja en su franja como quedaría. Junto al puntero, el estudio le indica que mantenga presionada Alt para mover solo este extremo.

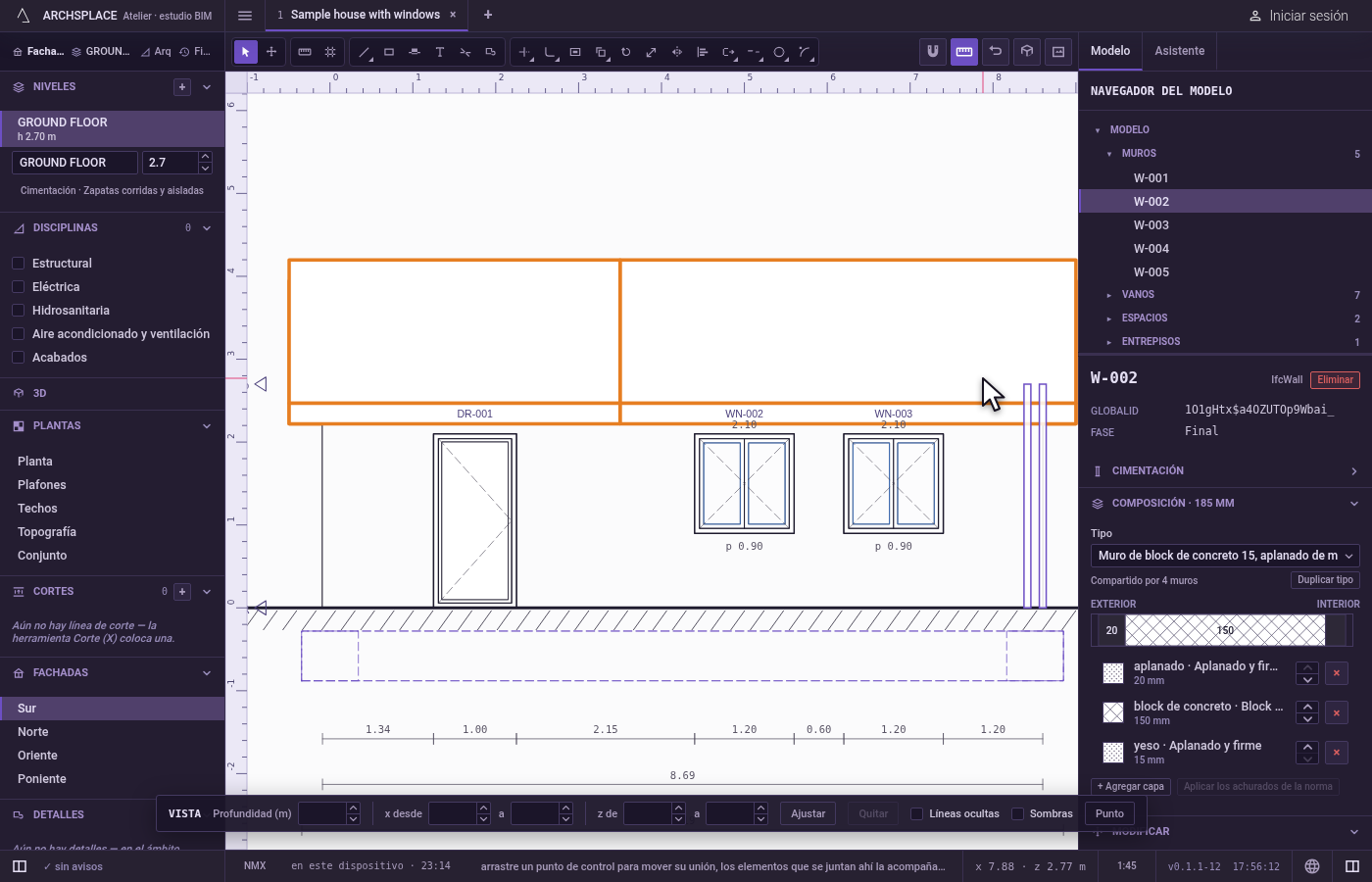

Suelte. El muro oriente cae donde se dibujó, completo, y los muros sur y norte que se juntan con él crecen para seguirlo. La planta, la vista 3D y todas las demás vistas los muestran movidos. Todo el movimiento es un solo paso que un solo Ctrl+Z revierte.

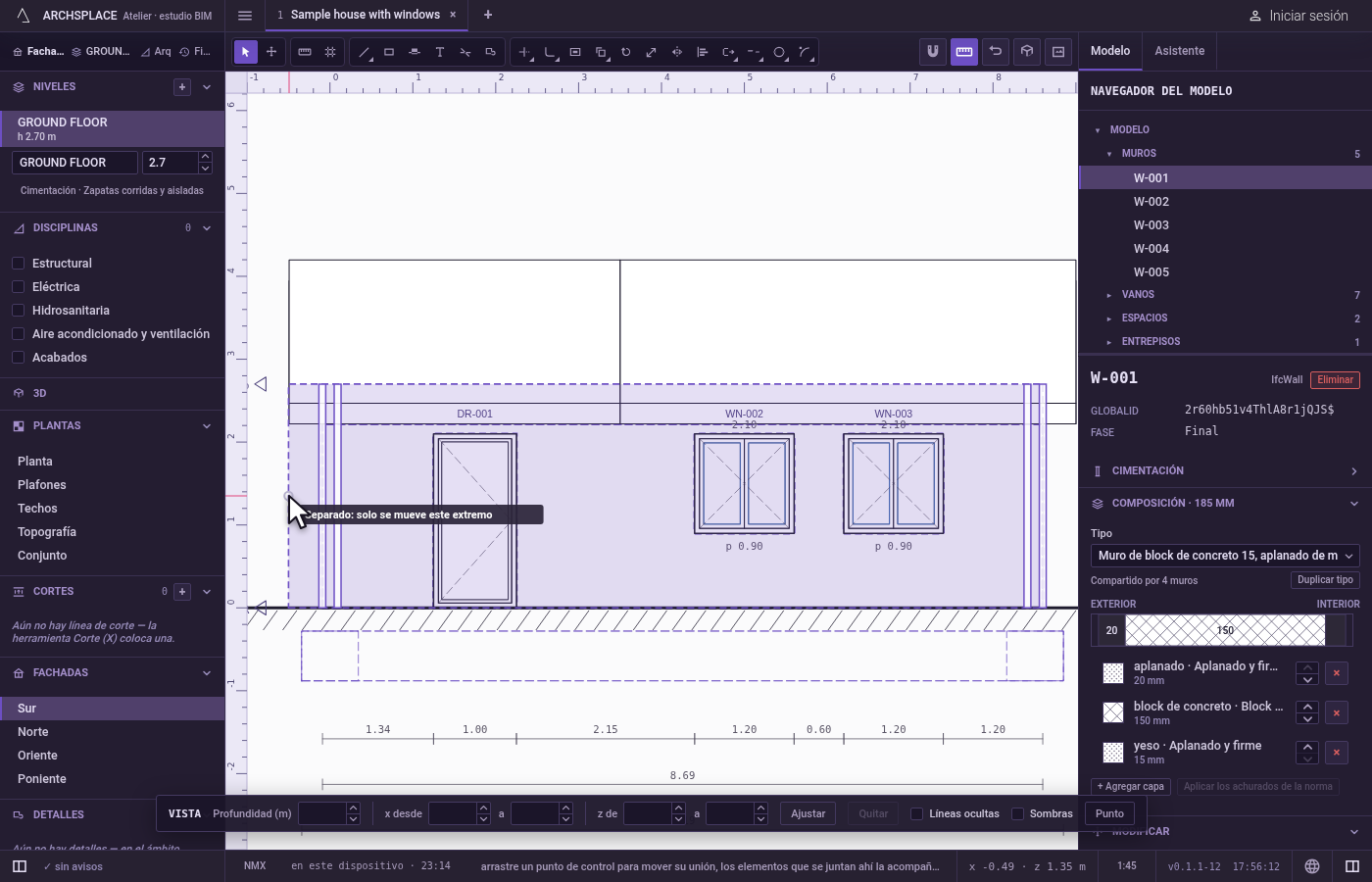

Mueva un solo extremo con Alt. Seleccione un muro de la fachada visto de frente, arrastre la marca de uno de sus extremos y mantenga presionada Alt al soltar el botón. El texto junto al puntero dice Separado: solo se mueve este extremo: el extremo de este muro se mueve, y los demás muros de esa unión se quedan donde estaban.

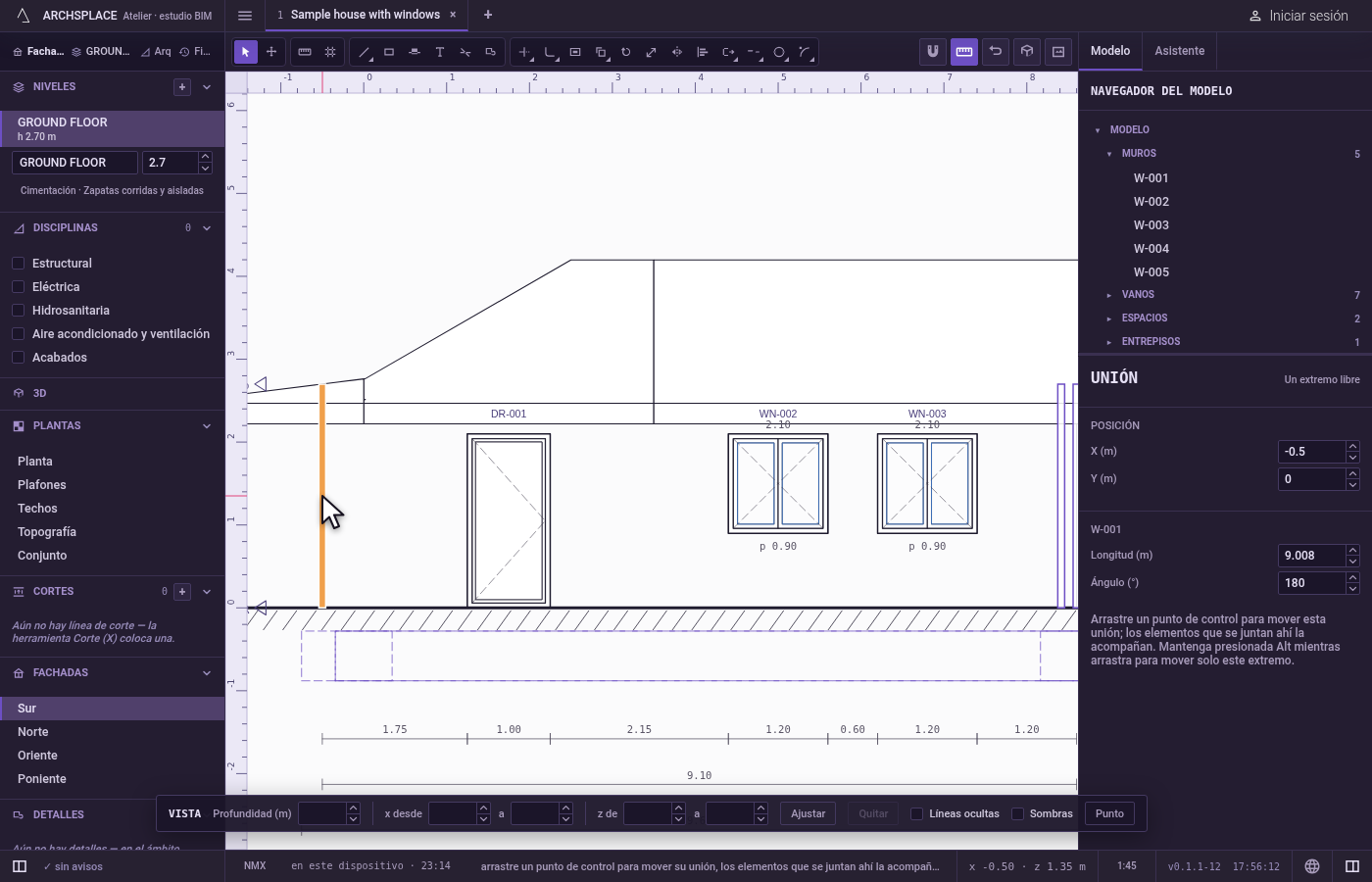

Seleccione la unión. Haga clic en una marca sin arrastrar. Su unión queda seleccionada, y Mayús con un clic agrega o quita otra. Con una unión en la mano, el panel de la derecha dice UNIÓN, con su posición, X y Y, y para cada elemento que se junta ahí, su Longitud y su Ángulo (°). Un valor escrito ahí mueve la unión con exactitud.

Qué rechaza

Hacia arriba y hacia abajo. Una marca solo se mueve a lo largo de la vista. La unión conserva su altura, que es la de su nivel, y su profundidad.
Un arrastre de menos de un centímetro. Cuenta como un clic y selecciona la unión.
Un movimiento que la red no puede hacer. Un movimiento que el traslado rechaza dibuja los elementos en rojo con el motivo junto al puntero, y al soltar no se escribe nada. Un extremo apoyado en la cara de otro muro, por ejemplo, solo se puede deslizar a lo largo de esa cara.
Copiar, hacer una matriz o eliminar una unión. Una unión es donde se juntan los elementos y no tiene nada propio: copie, haga la matriz o elimine los elementos mismos.
Puntos de control con otra herramienta. Las marcas aparecen solo con Seleccionar y con Mover. Con Mover se muestran pero no se toman, y con una herramienta de detalle en la mano no se muestran.

Qué escribe en el contrato

Una unión nunca se escribe: es donde se juntan los extremos de los elementos, y se vuelve a leer del modelo cada vez. Arrastrar una marca escribe los extremos de los elementos que lleva: from o to de cada muro en walls, y los extremos de cada tubería o trabe, en metros de planta. Un elemento cuyo extremo muere en la cara de un muro movido recibe ese extremo de nuevo sobre la cara. Con Alt, solo cambia el extremo del elemento que tomó.

Mover 50 cm hacia el oriente el muro oriente de una casa de 10 por 8 m, como en los pasos de arriba, escribe los extremos de los tres muros que cambia, los muros sur, oriente y norte:

Relacionado

Preguntas frecuentes

¿Cómo hago más ancha una fachada desde la vista de fachada?

Seleccione el muro del extremo de la fachada, que la fachada ve de canto, y arrastre su marca de lado a lo largo de la vista. Ese muro se mueve completo, y los muros que se juntan con él lo siguen, así que la fachada crece y el contorno sigue cerrado.

¿Cómo muevo solo el extremo de un muro, no la esquina?

Mantenga presionada Alt mientras arrastra la marca, y siga presionándola al soltar el botón. Solo se mueve ese extremo; los demás muros de la unión se quedan donde estaban.

¿Por qué no puedo arrastrar una marca hacia arriba o hacia abajo?

En un corte o una fachada, una unión solo se mueve a lo largo de la vista. Su altura es la de su nivel, y la profundidad de la vista se conserva.
