Techo
Techo coloca un techo en el nivel abierto en la planta: usted hace clic en las esquinas de su contorno, o presiona Enter de inmediato para un techo que sigue los muros del nivel. Su forma, sus bordes, sus pendientes y sus buhardillas se definen después en su panel.
Qué es
Techo coloca un techo en el nivel abierto en la planta. Tiene dos maneras de empezar. Haga clic en las esquinas de un contorno propio y ciérrelo: el techo es ese anillo, y cada uno de sus bordes puede ser un faldón, un hastial o un borde adosado a un muro más alto. O presione Enter antes de cualquier esquina: el techo sigue los muros del nivel, con su línea de alero en el paño exterior de ellos, y cambia cuando ellos cambian.
Todo techo nuevo empieza a cuatro aguas, con una pendiente de 30 grados, un volado de 50 cm y un espesor de 25 cm. Después, su panel define su forma (plano, a un agua, a dos aguas o a cuatro aguas), su pendiente y su volado, el tipo, la pendiente y el volado de cada borde, el quiebre de los aleros, un quiebre de pendiente, la altura a la cumbrera, su apoyo, su carpintería y sus buhardillas. Una ventana en un muro bajo el techo puede levantarse como buhardilla desde su propio panel.
Cuándo usarlo
- Para cubrir una casa sobre los muros de su nivel más alto.
- Para dibujar un techo con su propia forma, como el techo de un pórtico o de una cochera.
- Para definir un hastial, un extremo a cuatro aguas o un techo que muere contra un muro más alto.
Los pasos

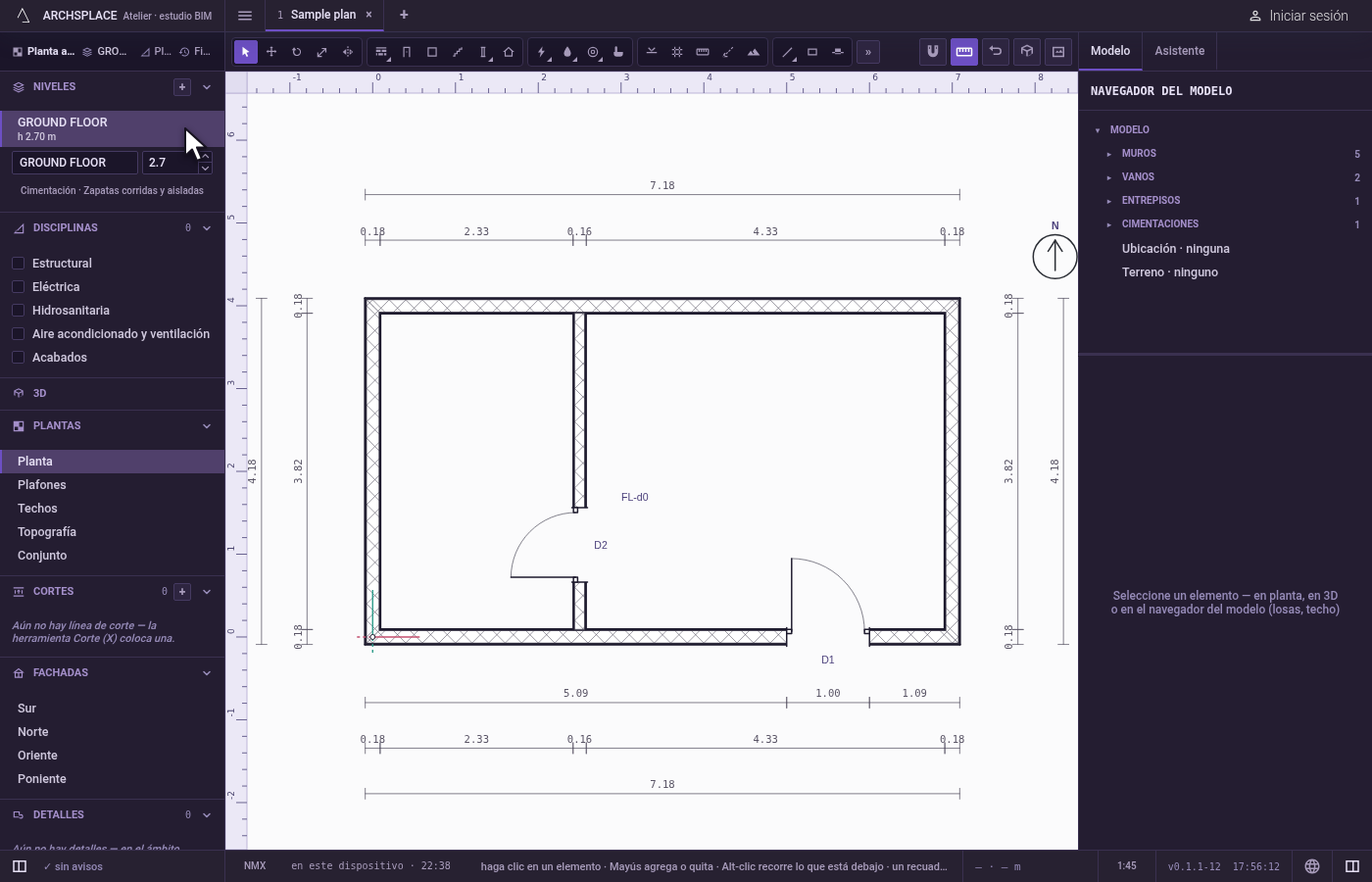

Abra el nivel donde va el techo. En la lista Niveles, abra el nivel cuyos muros cargan el techo.

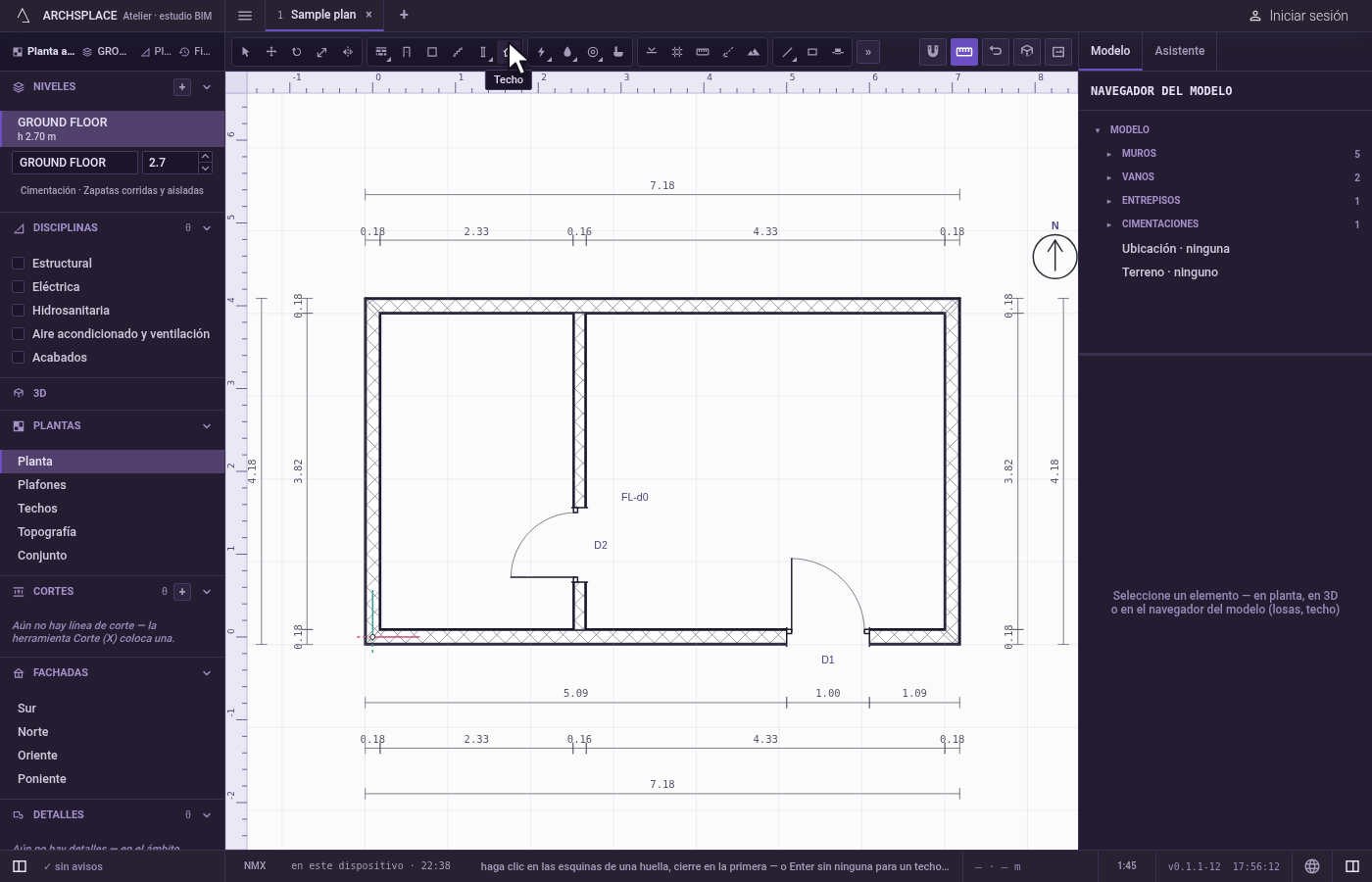

Tome la herramienta. Haga clic en el botón Techo de la barra de herramientas. No tiene tecla propia. La barra de estado le indica que haga clic en las esquinas de un contorno y cierre en la primera, o que presione Enter sin ninguna para un techo sobre los muros.

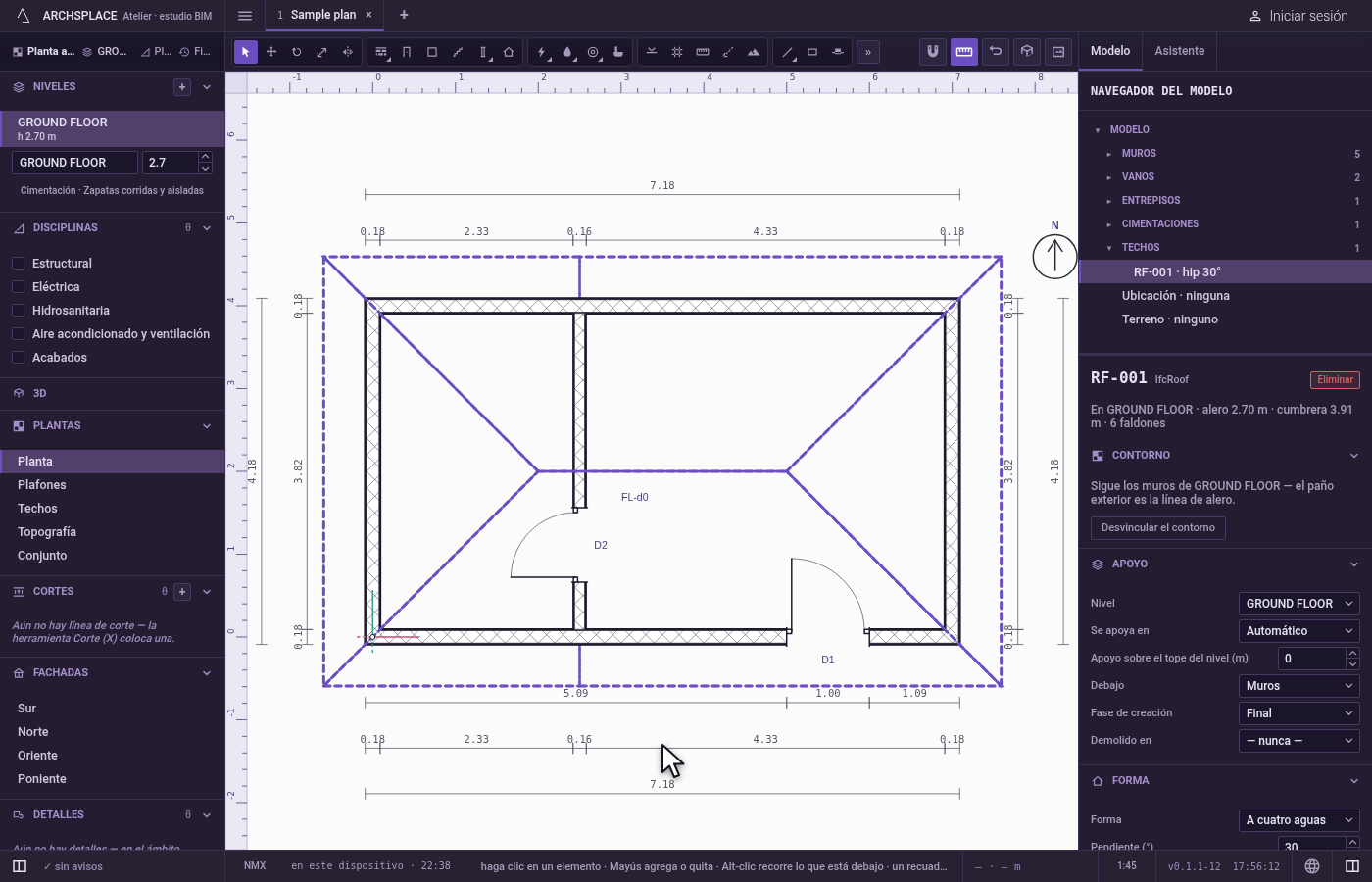

Para un techo sobre los muros, presione Enter. Sin hacer clic en ninguna esquina, presione Enter. El techo se coloca sobre los muros del nivel y queda seleccionado.

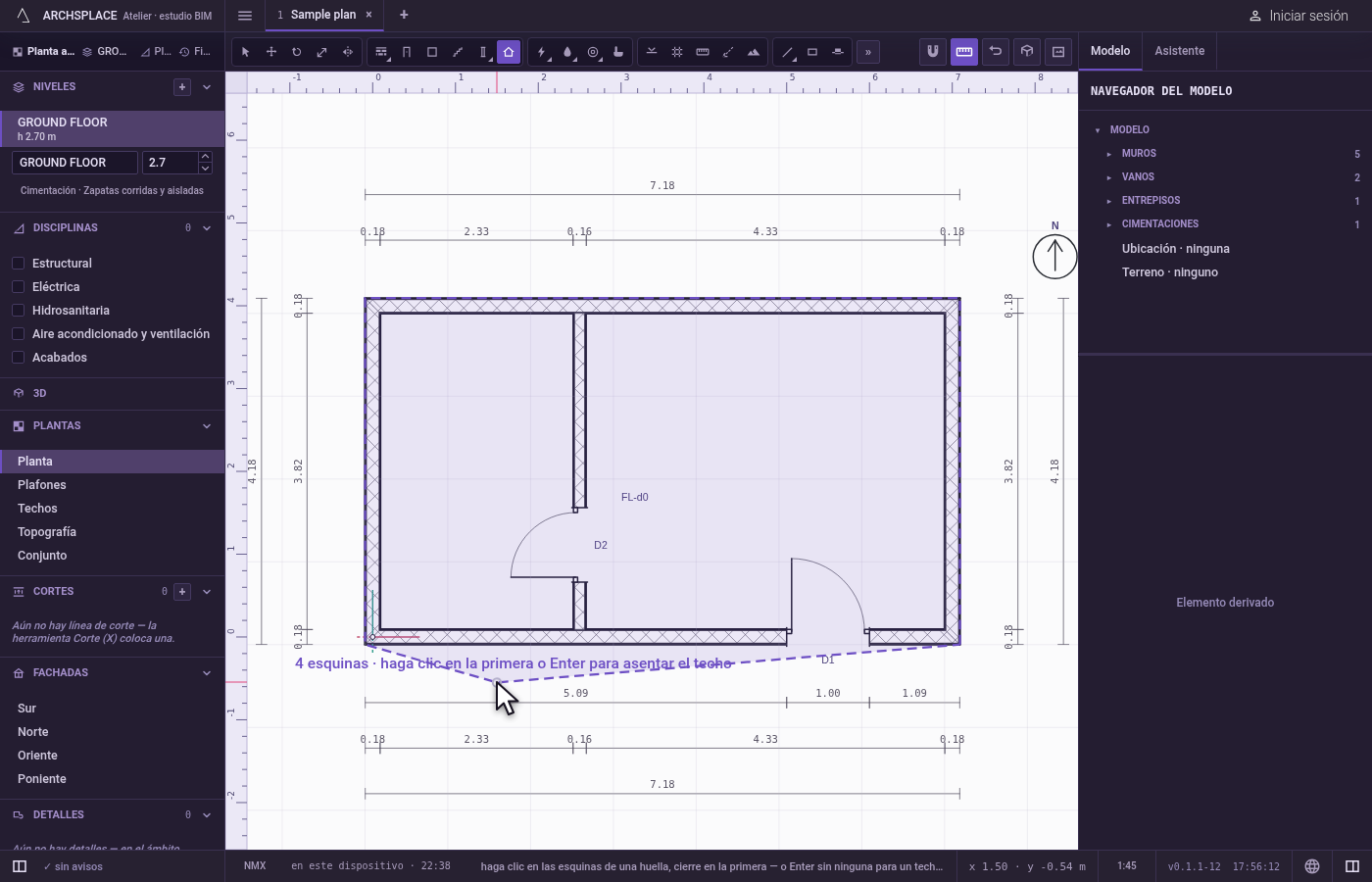

O, para un contorno propio, haga clic en sus esquinas. Haga clic en cada esquina; el imán fija los clics en las esquinas de los muros y otros puntos a su alcance, y Mayús, o F8 mientras esté activada, mantiene un borde horizontal o vertical. Escribir una longitud y Enter coloca la siguiente esquina a esa distancia hacia el cursor. La etiqueta junto al cursor cuenta las esquinas. Cierre en la primera esquina, o presione Enter cuando haya tres o más: el techo se coloca, queda seleccionado y su contorno se abre para editarlo.

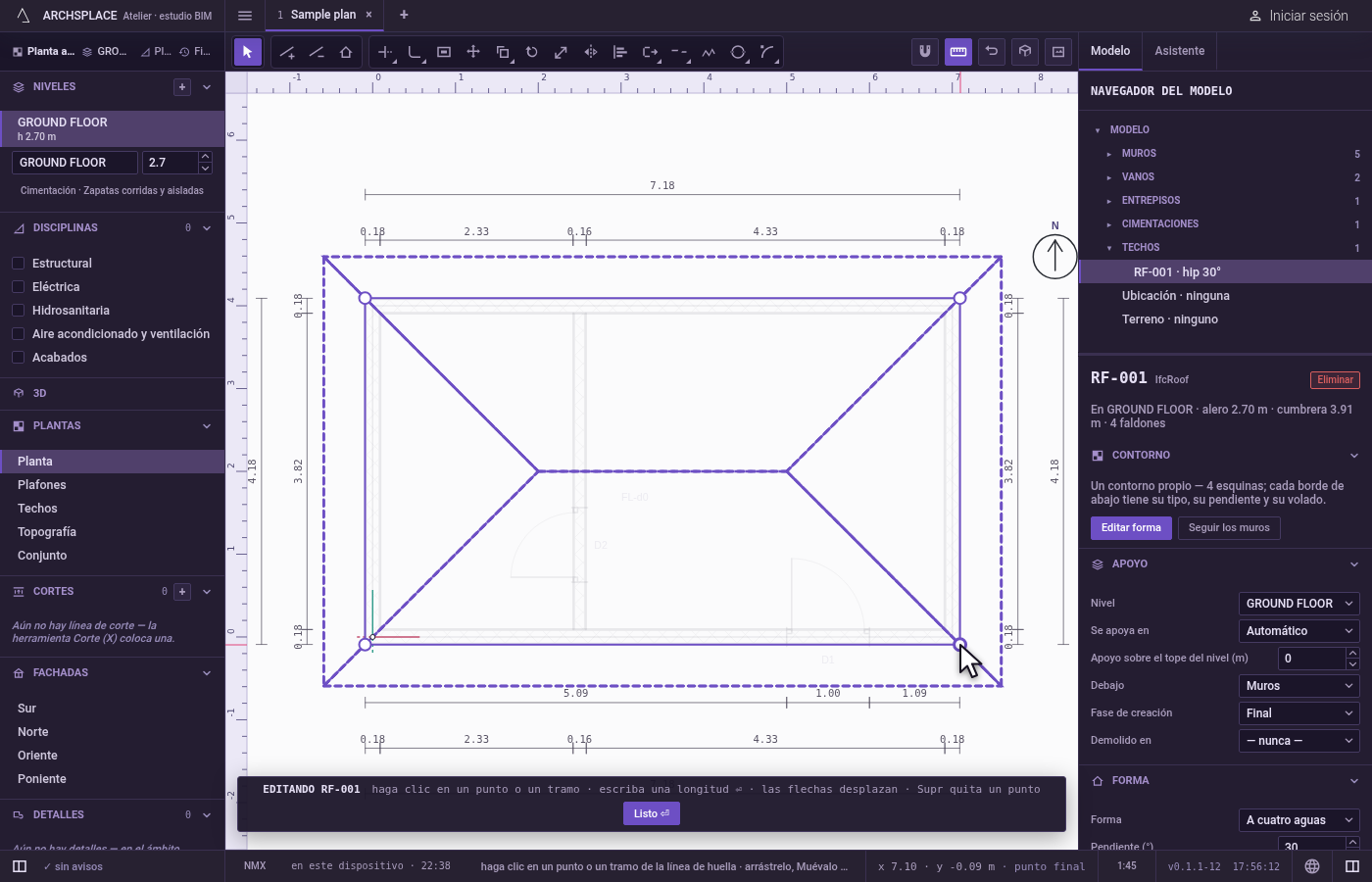

Edite el contorno. En el ámbito del contorno, arrastre una esquina o un borde, escriba una longitud, o use las herramientas Agregar esquina, Quitar esquina y Tipo de borde. Enter, o Listo en la barra al pie del plano, sale; Esc solo devuelve Seleccionar a su mano. Un techo que sigue los muros no tiene contorno que editar: Desvincular el contorno, en su panel, le da uno.

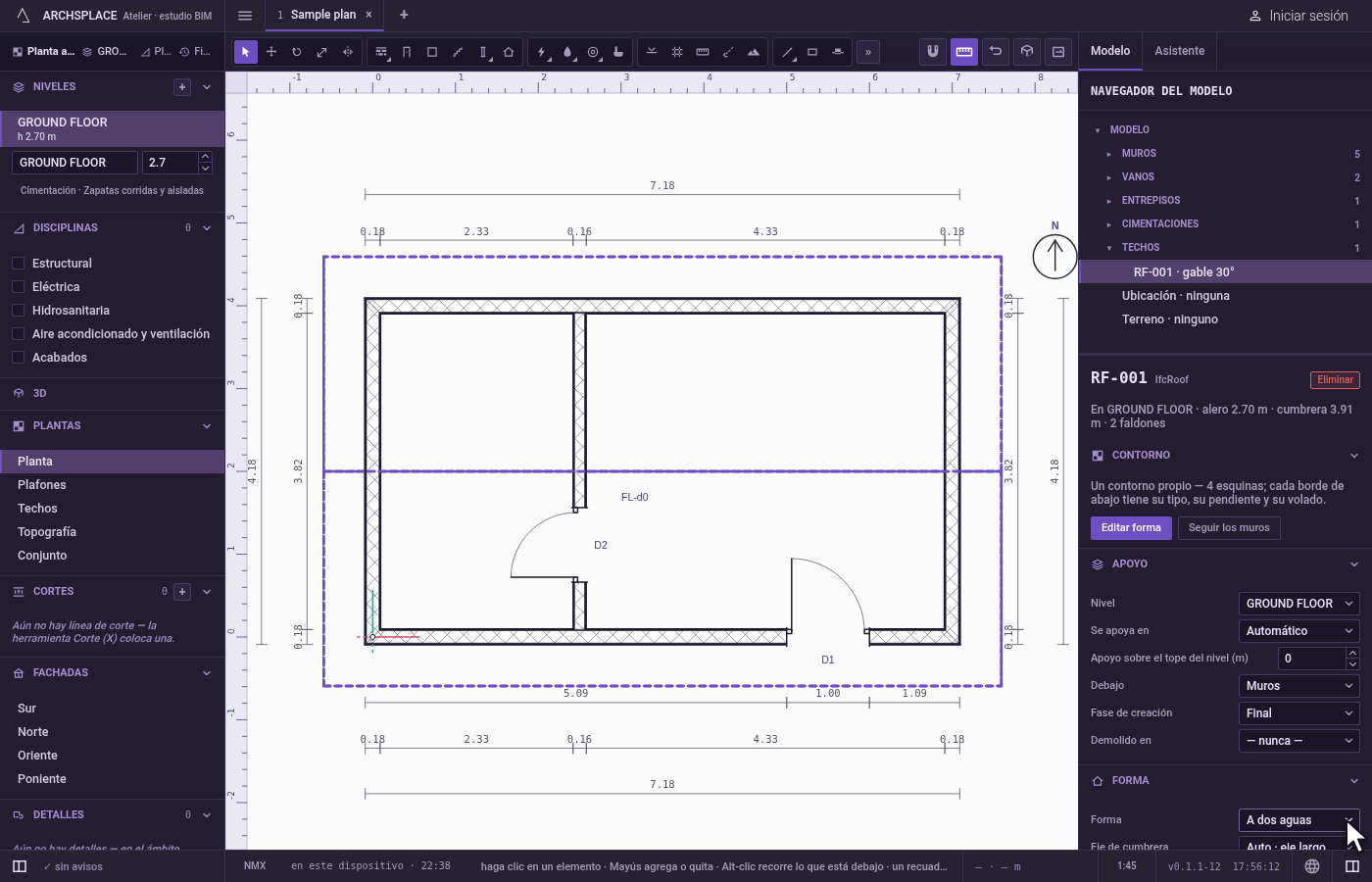

Ajústelo en su panel. Elija la forma, la pendiente y el volado, y luego cada borde en la lista Bordes: un faldón, un hastial o un borde adosado, cada uno con su propia pendiente y su propio volado.
Qué rechaza
- Un techo sobre los muros sin muros. Un techo que sigue los muros de un nivel sin muros no se puede construir: el proyecto indica que no hay muros en ese nivel para cargarlo.
- Un contorno que no cierra. Un contorno debe encerrar un área y nunca cruzarse ni tocarse a sí mismo. Dos esquinas a menos de 12 cm no agregan nada, y Enter con una o dos esquinas no coloca nada.
- Una pendiente fuera de rango. Una pendiente debe quedar por encima de cero y dentro del máximo de su plantilla; un techo a cero grados es un techo plano y así debe indicarse.
- Esc a medio camino. Esc descarta las esquinas marcadas hasta ese momento y le regresa Seleccionar.
Qué escribe en el contrato
Un registro nuevo al final de la lista de techos del proyecto, como un solo paso que un solo deshacer revierte: el nivel, las esquinas del contorno en metros cuando tiene uno propio (ninguna cuando sigue los muros), la forma a cuatro aguas, una pendiente de 30 grados, un volado de 50 cm y un espesor de 25 cm. Los faldones, las cumbreras, las limatesas, las limahoyas y la carpintería nunca se escriben: se calculan a partir del contorno y de sus bordes cada vez que se construye el proyecto. Lo que usted define en el panel se escribe en el techo.
Conceptos
Relacionado
Preguntas frecuentes
¿Cómo pongo un techo sobre los muros que dibujé?
Abra la planta del nivel más alto, haga clic en el botón Techo y presione Enter sin hacer clic en ninguna esquina. El techo sigue los muros de ese nivel: el paño exterior de los muros es su línea de alero.
¿Cómo hago que un extremo del techo sea un hastial?
Seleccione el techo. En su panel, la lista Bordes tiene un renglón por cada borde del contorno: ponga el tipo de ese borde en Hastial. Un hastial queda vertical y lo cierra un muro.
¿Por qué el botón Techo no tiene tecla?
Todas las letras están ocupadas por herramientas que se usan más. Puede darle a Techo una tecla propia en Configuración, en Atajos.
