Círculo por 3 puntos

Círculo por 3 puntos dibuja el único círculo completo que pasa por tres puntos en los que usted hace clic en el editor de bocetos. Es la manera de dibujar un círculo por esquinas existentes cuando no se conoce su centro.

Qué es

Círculo por 3 puntos dibuja el círculo que pasa por tres puntos. Tres puntos cualesquiera que no estén sobre una misma recta tienen exactamente un círculo así, de modo que puede dibujar un círculo por esquinas de la forma vigente, o por puntos de su dibujo, sin conocer su centro.

El círculo se guarda como dos semicírculos que se juntan en sus puntos más a la izquierda y más a la derecha.

Cuándo usarlo

Para dibujar una forma redonda que pasa por tres puntos conocidos, como los arranques y la clave de un arco existente.
Para encontrar un círculo que se ajuste a puntos medidos en obra.

Los pasos

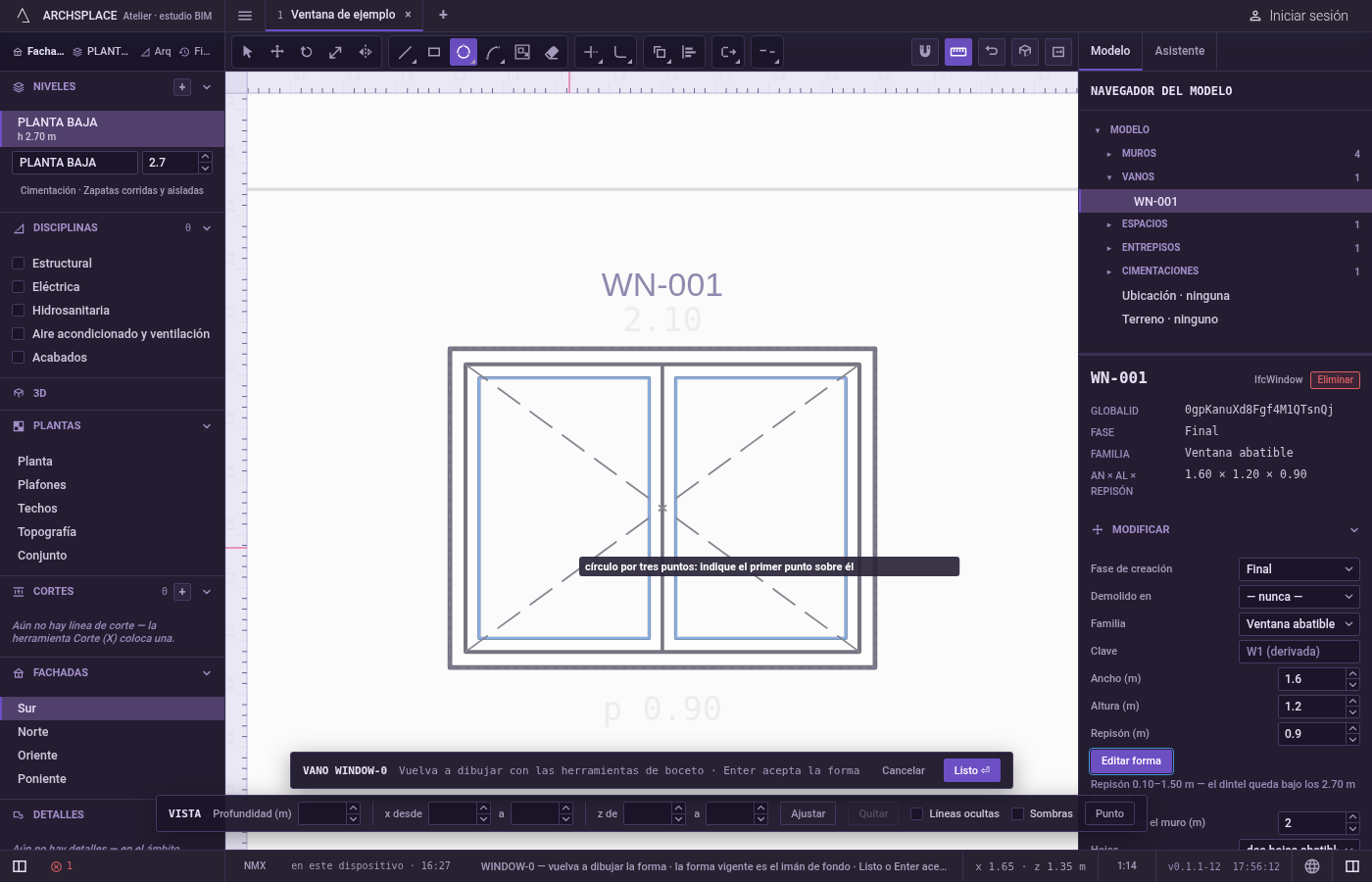

Active Círculo por 3 puntos. En el editor de bocetos (vea Seleccionar para las maneras de entrar), escriba C, T, H rápidamente, o haga clic en Círculo por 3 puntos en la barra de herramientas del editor. La indicación junto al cursor dice círculo por tres puntos: indique el primer punto sobre él.

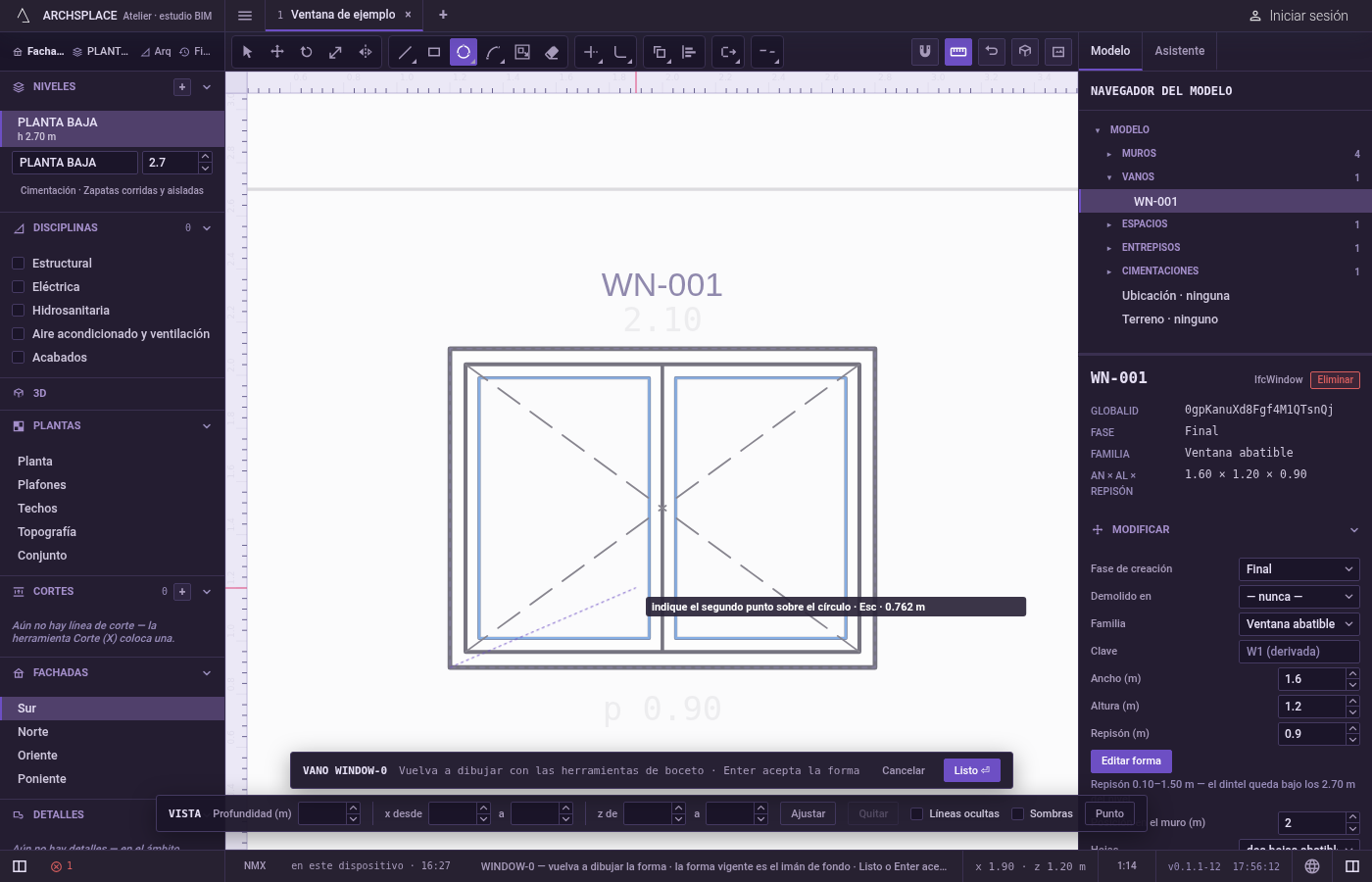

Haga clic en el primer punto. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista. También lo puede escribir como x;y desde el origen del editor, el centro del vano a nivel de piso o el origen de la planta, y presionar Enter.

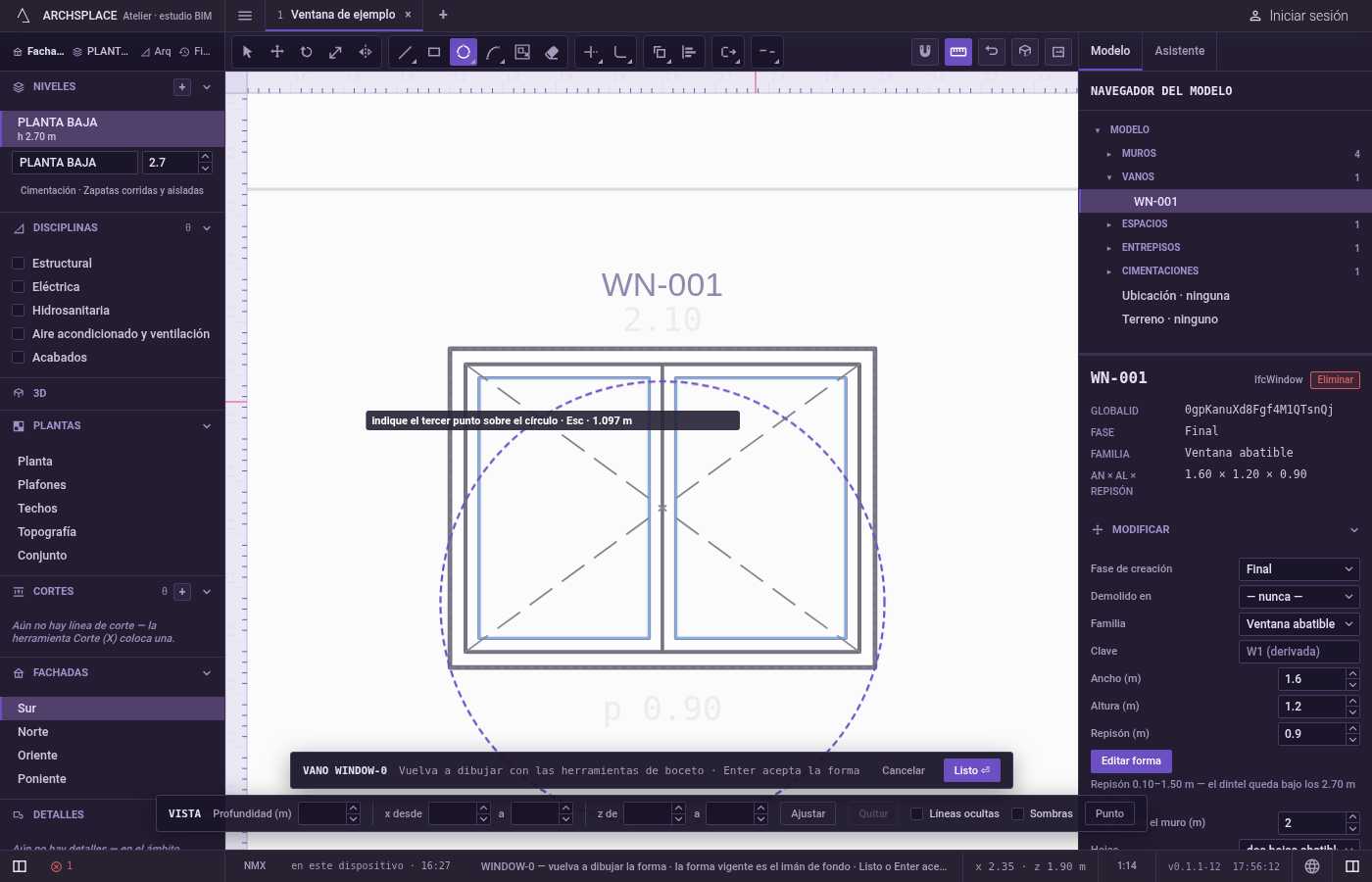

Haga clic en el segundo punto. La indicación pide el segundo punto sobre el círculo.

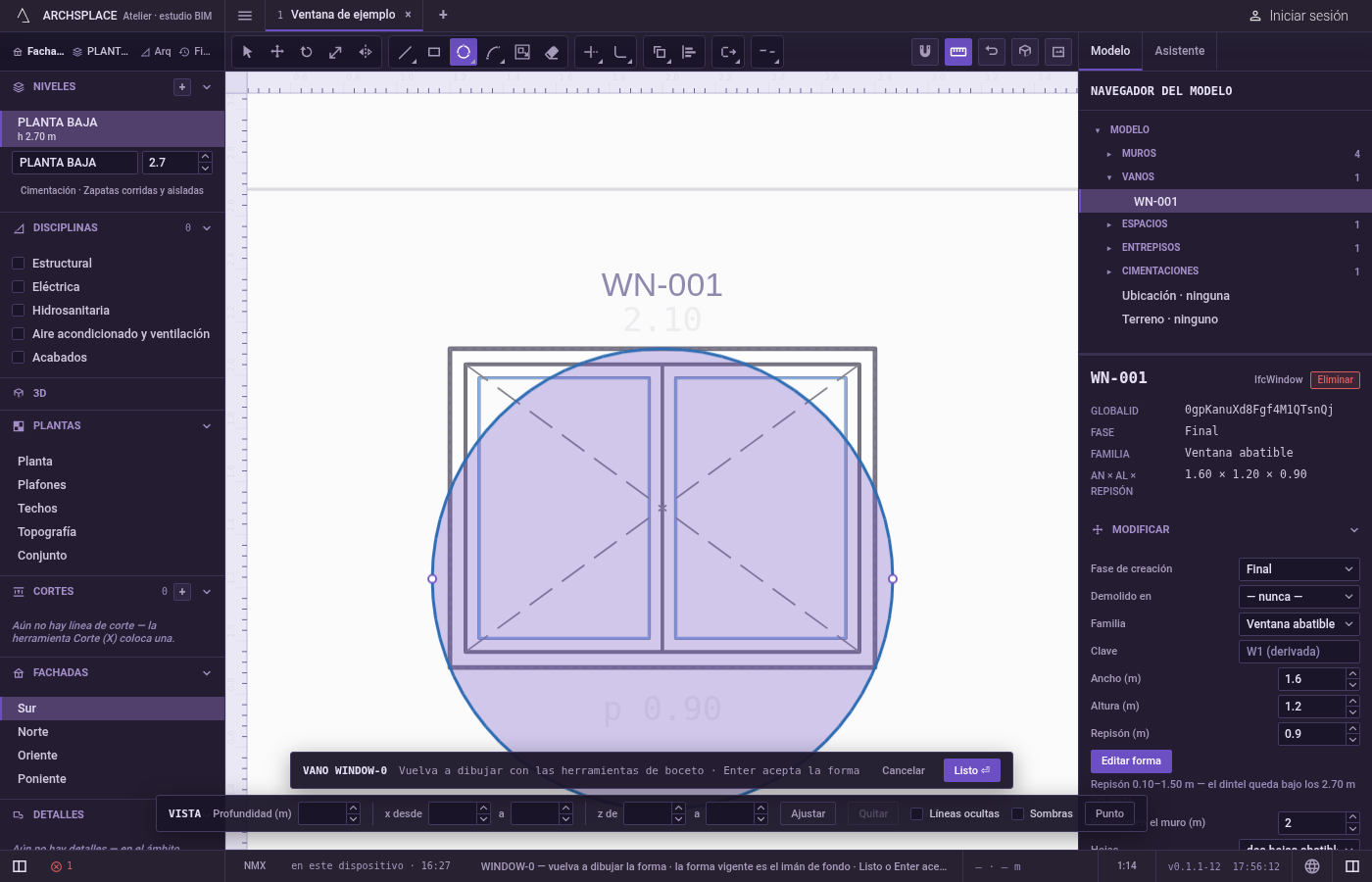

Haga clic en el tercer punto. El círculo que pasa por los tres sigue al puntero. Haga clic para dibujarlo. Cada punto también se puede escribir: x;y, @dx;dy desde el punto anterior, o @d<a para una distancia con un ángulo en grados, en las unidades del proyecto.

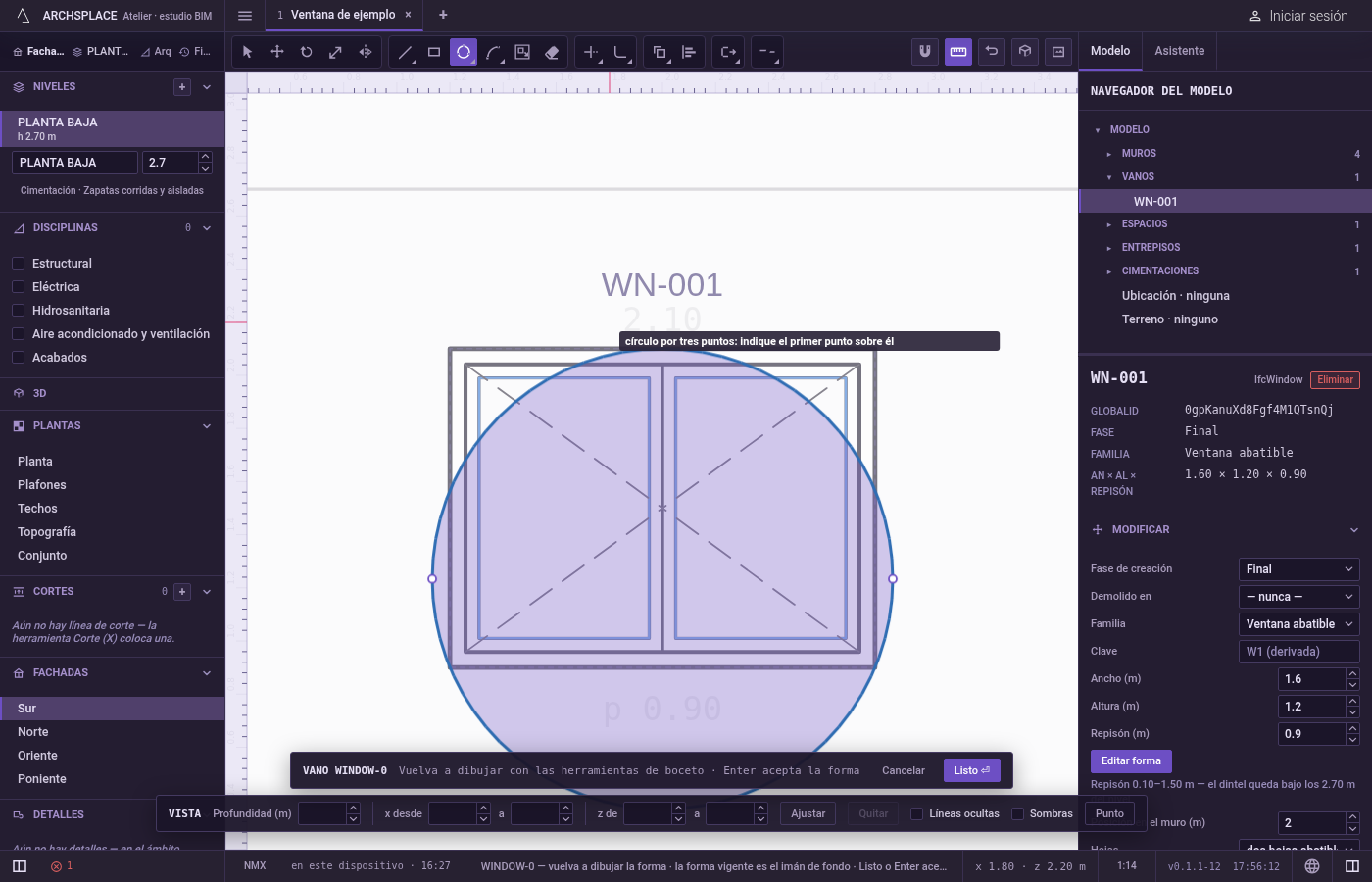

Continúe. El círculo se dibuja y queda seleccionado, y la herramienta espera el siguiente. Esc descarta los puntos dados y luego regresa a Seleccionar.

Qué rechaza

Tres puntos sobre una recta. Ningún círculo pasa por ellos, y la indicación dice ese punto no forma ninguna figura. Los puntos se quedan; dé otro tercer punto.
Un número solo. Una longitud escrita sola no se toma; escriba el punto como coordenadas.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada círculo es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Un círculo solo se vuelve dos puntos, en su extremo izquierdo y su extremo derecho, cada uno con una flecha de 1, el tercer número que hace del lado al siguiente punto una media circunferencia. Un círculo que pasa por [-1, 0], [0, 1] y [1, 0] dibujado como área de piso:

Relacionado

Preguntas frecuentes

¿Por qué se rechaza mi círculo?

Los tres puntos están sobre una misma recta, y ningún círculo pasa por ellos. Saque el tercer punto de esa recta.

¿Puedo escribir los puntos?

Sí. Escriba cada uno como x;y, o @dx;dy desde el punto anterior, o una distancia con un ángulo como @0.5<45, y presione Enter.

¿Los tres puntos se vuelven esquinas del círculo?

No. El círculo se guarda como dos semicírculos que se juntan en sus puntos más a la izquierda y más a la derecha. Sus tres puntos quedan exactamente sobre él.
