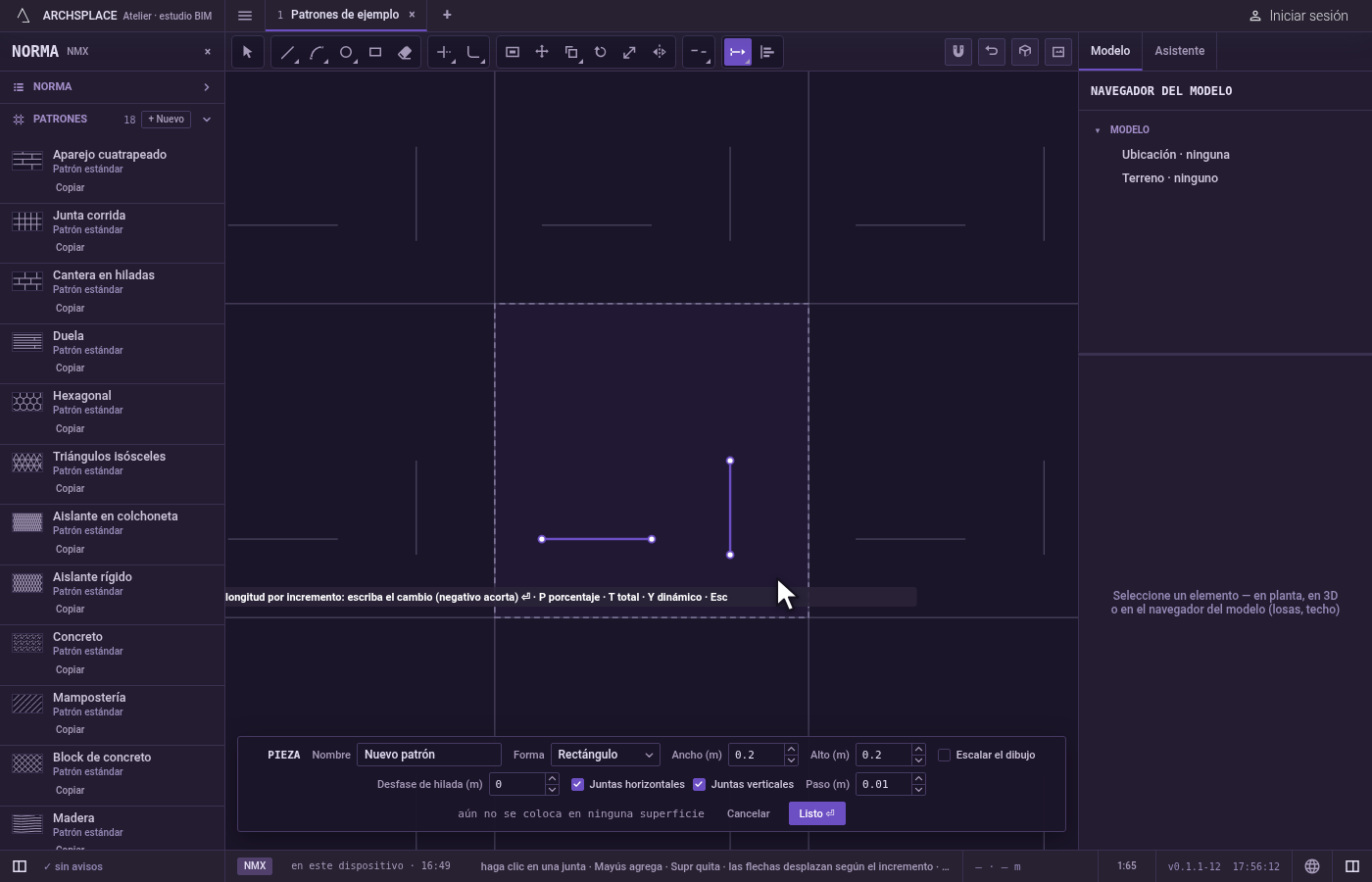

Longitud en el editor de piezas

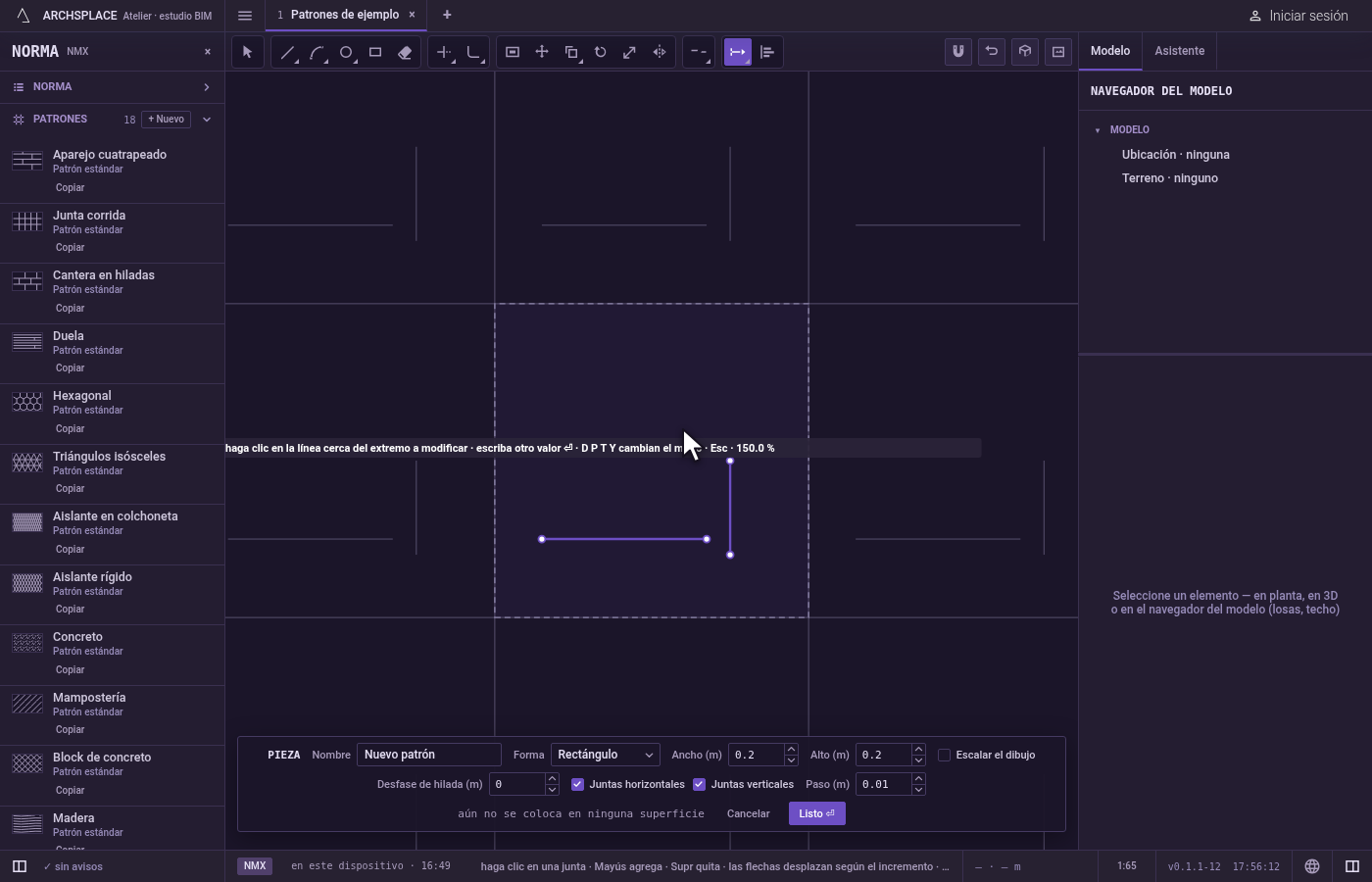

Longitud cambia el largo de una junta sin cambiar su dirección. Usted dice cómo y luego hace clic en la junta cerca del extremo que va a mover: ese extremo se desliza sobre la propia línea de la junta, o alrededor de su propio círculo en un arco, mientras el otro extremo se queda. En una polilínea, solo cambia el segmento de ese extremo. La indicación muestra la longitud antes y después mientras apunta.

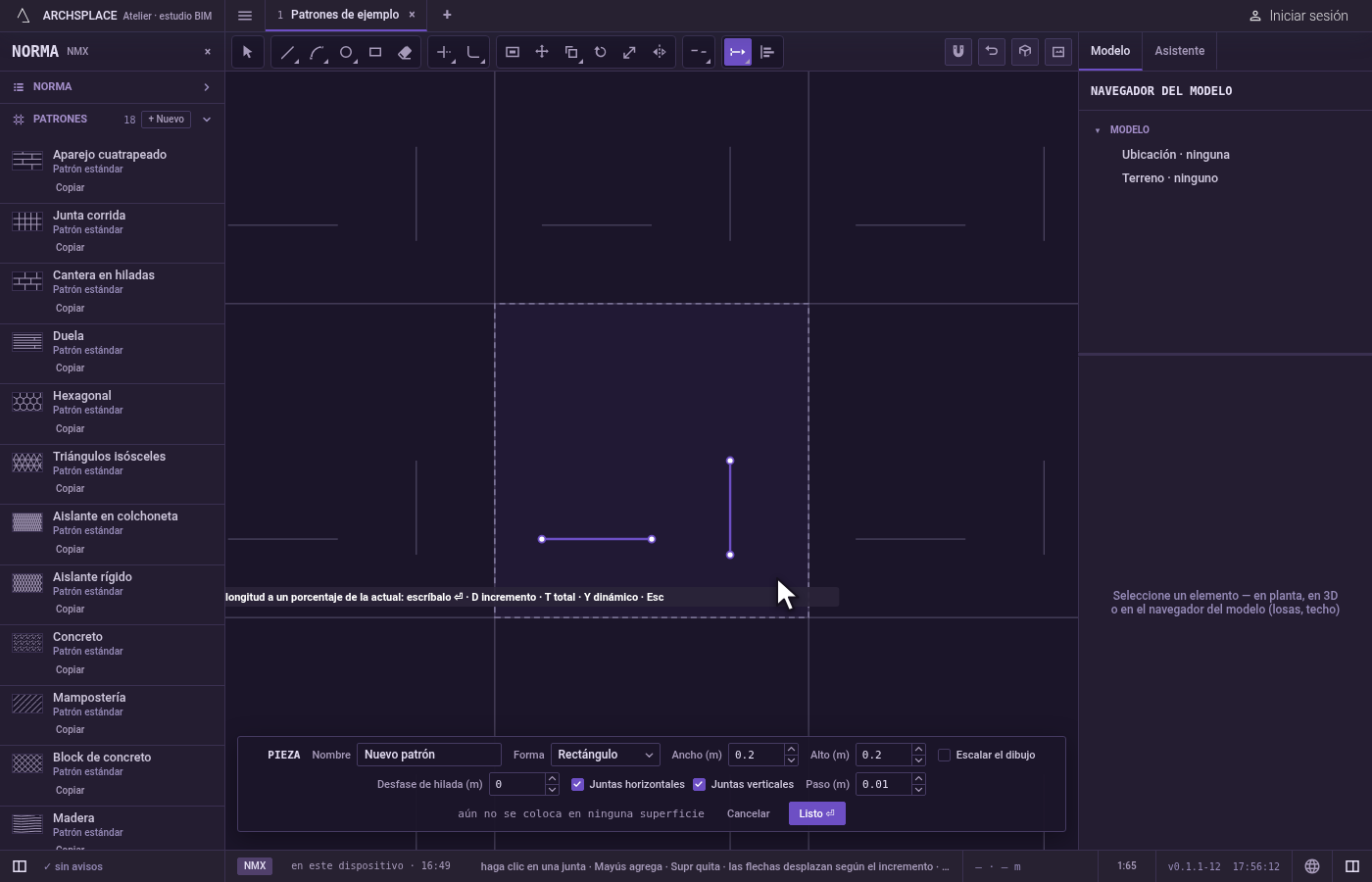

Hay cuatro maneras de decir cómo:

• Incremento (D, la manera con la que empieza): un cambio que escribe, que se suma a la longitud, negativo para acortar.
• Porcentaje (P): la nueva longitud como un porcentaje de la actual.
• Total (T): la longitud que debe tener la junta.

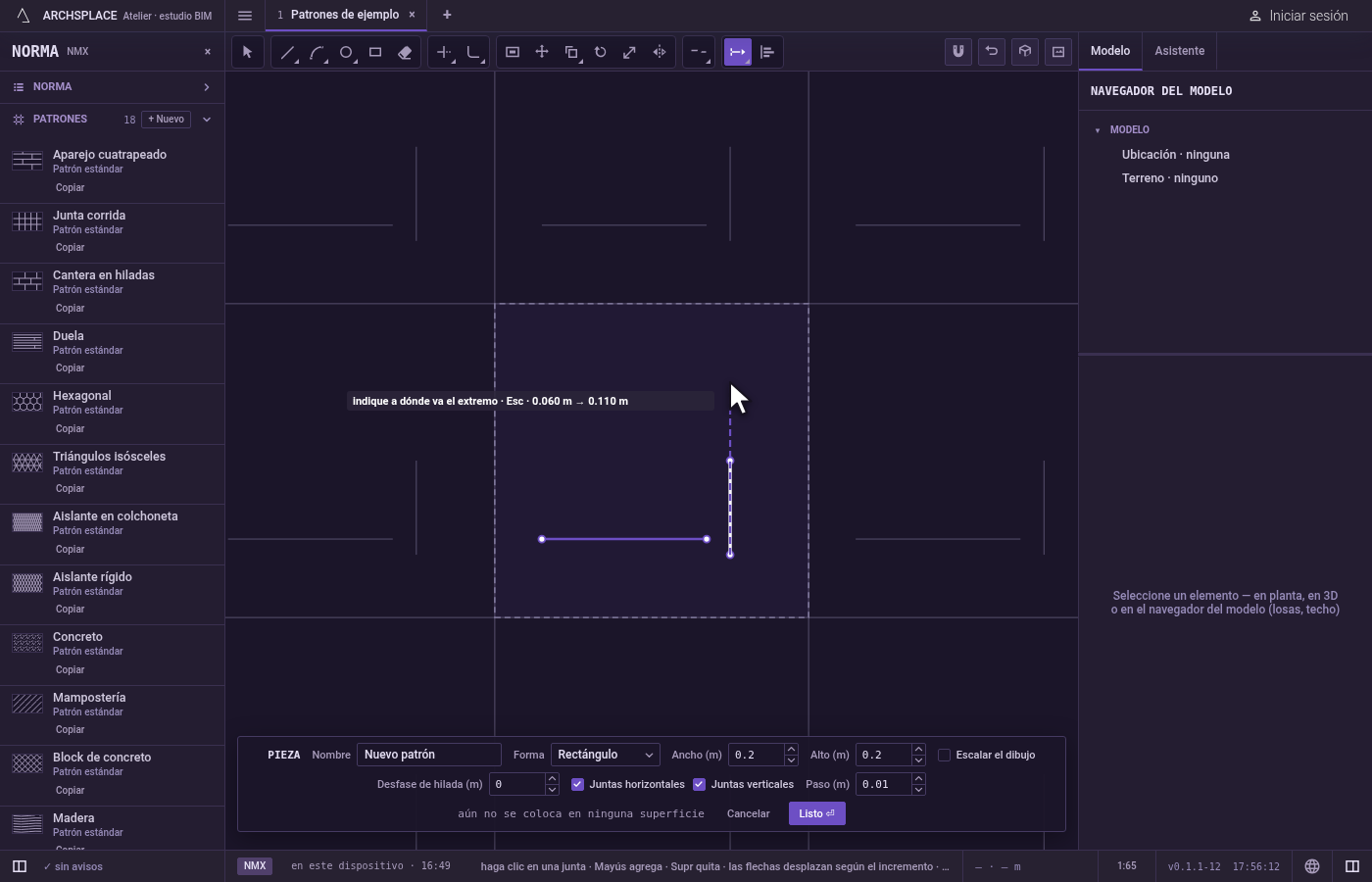

• Dinámico (Y): arrastre el extremo a donde debe quedar.

Es la misma Longitud de los demás editores del estudio, que aquí actúa sobre las juntas de la pieza.

• Para darle a una junta una longitud exacta, o cambiarla una medida exacta.
• Para acortar una junta sin tener otra junta contra la cual recortar.
• Para hacer que un arco abarque más o menos alrededor de su propio círculo.

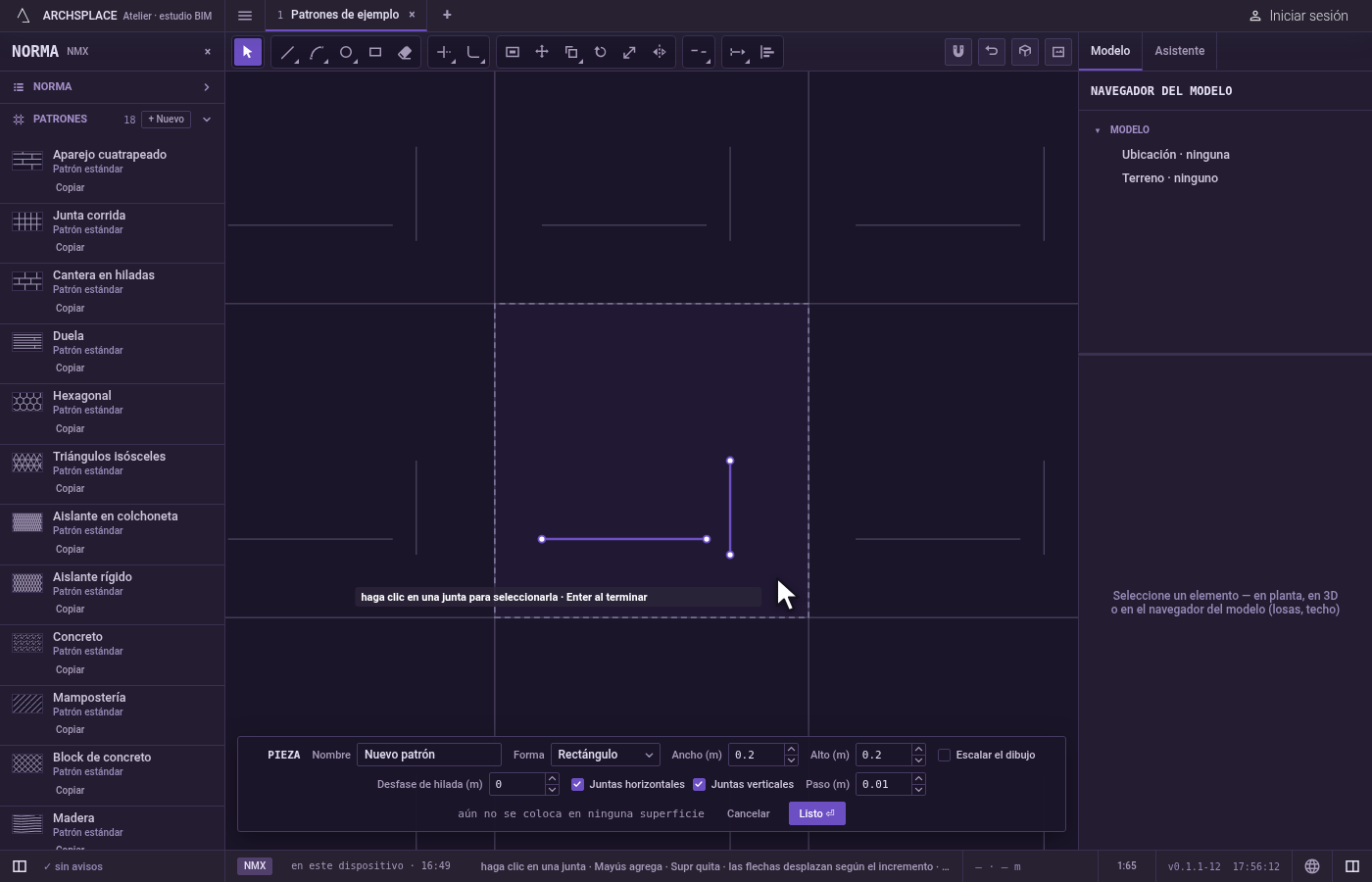

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza, y la junta modificada con su extremo movido. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.
