Flujos
Fases
Las fases son los momentos de la vida de un proyecto, al principio el edificio existente y el final, y una fase comparativa muestra lo que cambia de una a otra: lo que se demuele y lo que es obra nueva. Cada elemento dice la fase en que se construye y, cuando se va, la fase en que se demuele, y cada vista dibuja la fase que usted elige.
Qué es
Las fases de un proyecto están en la sección Fases de la barra lateral, con su cantidad y Agregar fase. Todo proyecto empieza con tres:
- Existente: el edificio como está, fase 1.
- Final: el edificio como va a quedar, fase 2.
- Obra / Demolición: una fase comparativa, de Existente a Final.
Cada fase es una tarjeta: su nombre, y luego su número (fase 1) o, en una fase comparativa, las dos que compara (⇄ Existente → Final). Un clic en una tarjeta muestra esa fase en todas las vistas; la línea de ubicación de la barra lateral la nombra. Cada tarjeta lleva dos flechas para subirla o bajarla, y una × para quitarla. La fase que tiene en la mano se edita debajo de la lista: su nombre en un campo, y ⇄ para hacerla comparativa o simple de nuevo. Una fase comparativa muestra dos listas, Comparar desde y Comparar con.
Un elemento se construye en una fase y se puede demoler en una posterior. Lo que dibuja se crea en la fase en vista o, en una fase comparativa, en la fase con la que compara. Su panel lleva Fase de creación y Demolido en (ninguna, o una fase) siempre que el proyecto tenga más de una fase simple. Un elemento se dibuja en cada fase desde la que se crea hasta aquella en la que se demuele. En una fase comparativa, la planta dibuja como de costumbre un muro que existe en las dos fases, como demolido un muro que ya no está en la segunda, en rojo pálido con contorno amarillo discontinuo, y como obra nueva un muro que es nuevo en la segunda, en verde pálido con contorno rojo.
La exportación IFC, las tablas y los archivos que se sacan de una vista contienen la fase en vista.
Cuándo usarlo
- Para dibujar una remodelación: la casa existente, lo que se demuele y lo que se construye.
- Para hacer un plano de demoliciones y obra nueva.
- Para dividir un proyecto en etapas, cada una como una fase.
Los pasos
Dibuje los muros existentes. Haga clic en Existente en Fases. Dibuje los muros que existen hoy: se crean en Existente.

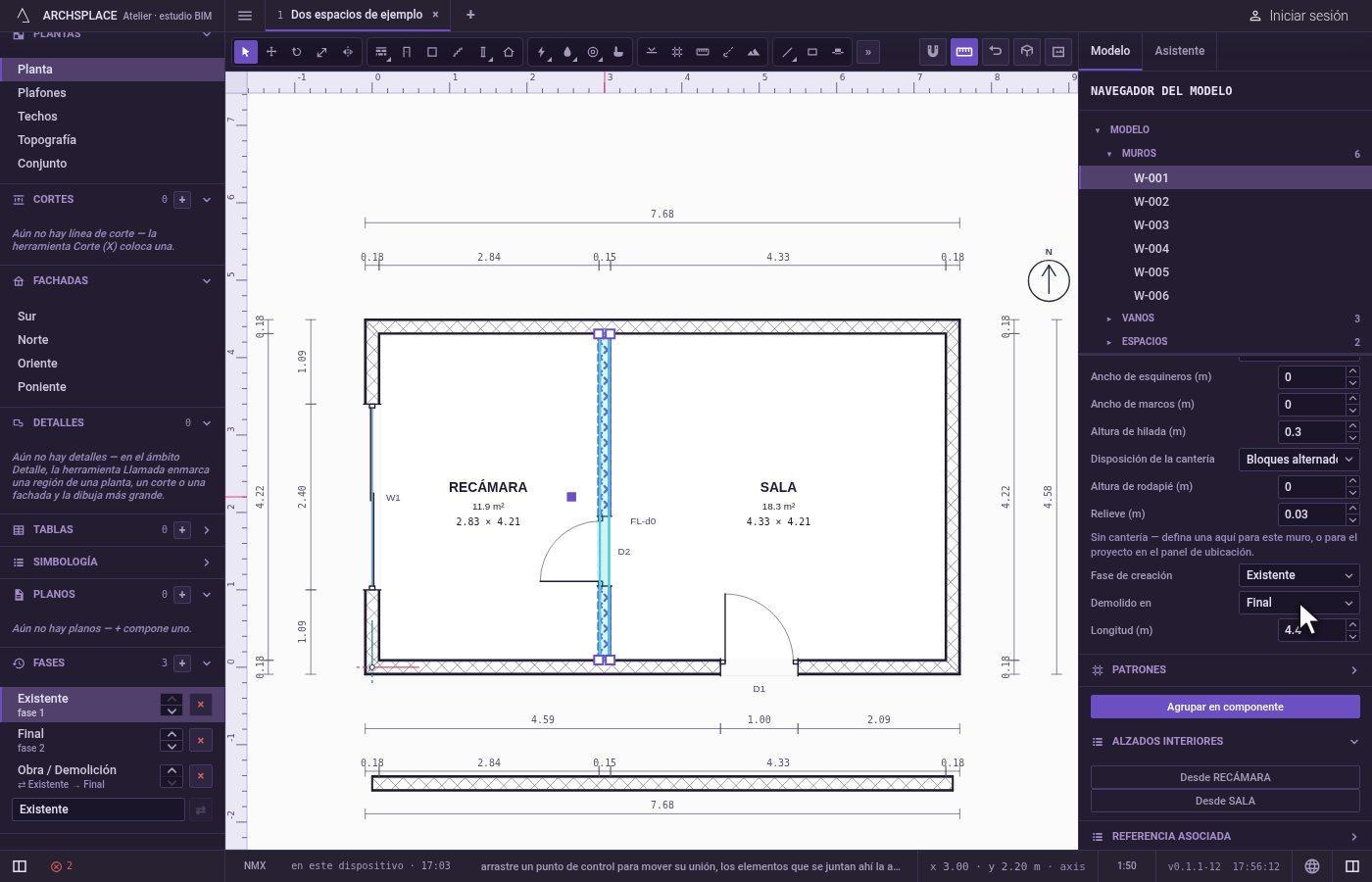

Demuela un muro. Seleccione un muro que se va a derribar, y en su panel defina Demolido en como Final.

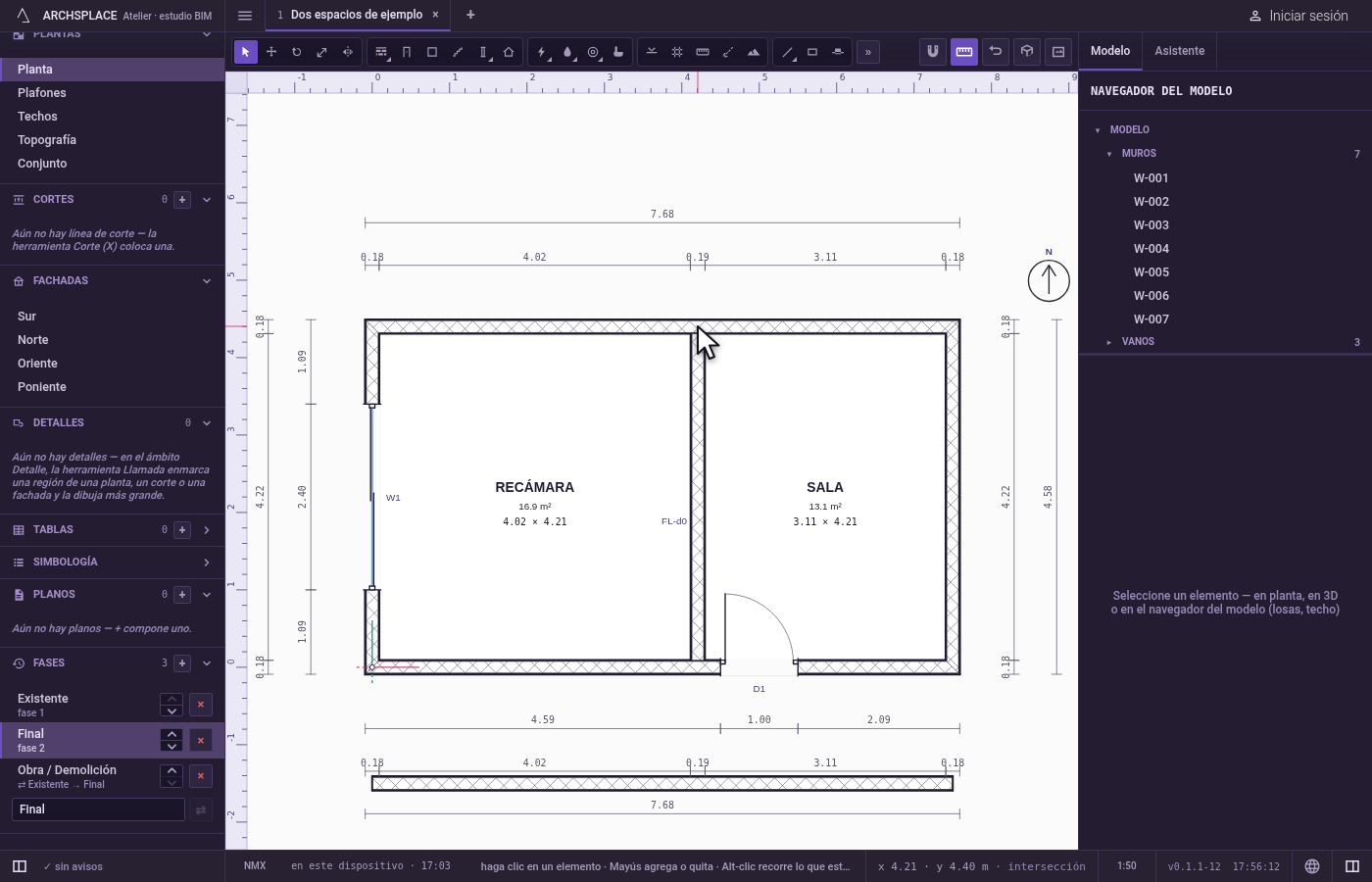

Dibuje la obra nueva. Haga clic en Final. El muro demolido ya no está. Dibuje los muros nuevos: se crean en Final.
Compare. Haga clic en Obra / Demolición. La planta muestra los muros existentes como están, el muro demolido en rojo pálido con contorno discontinuo, y los muros nuevos en verde pálido.

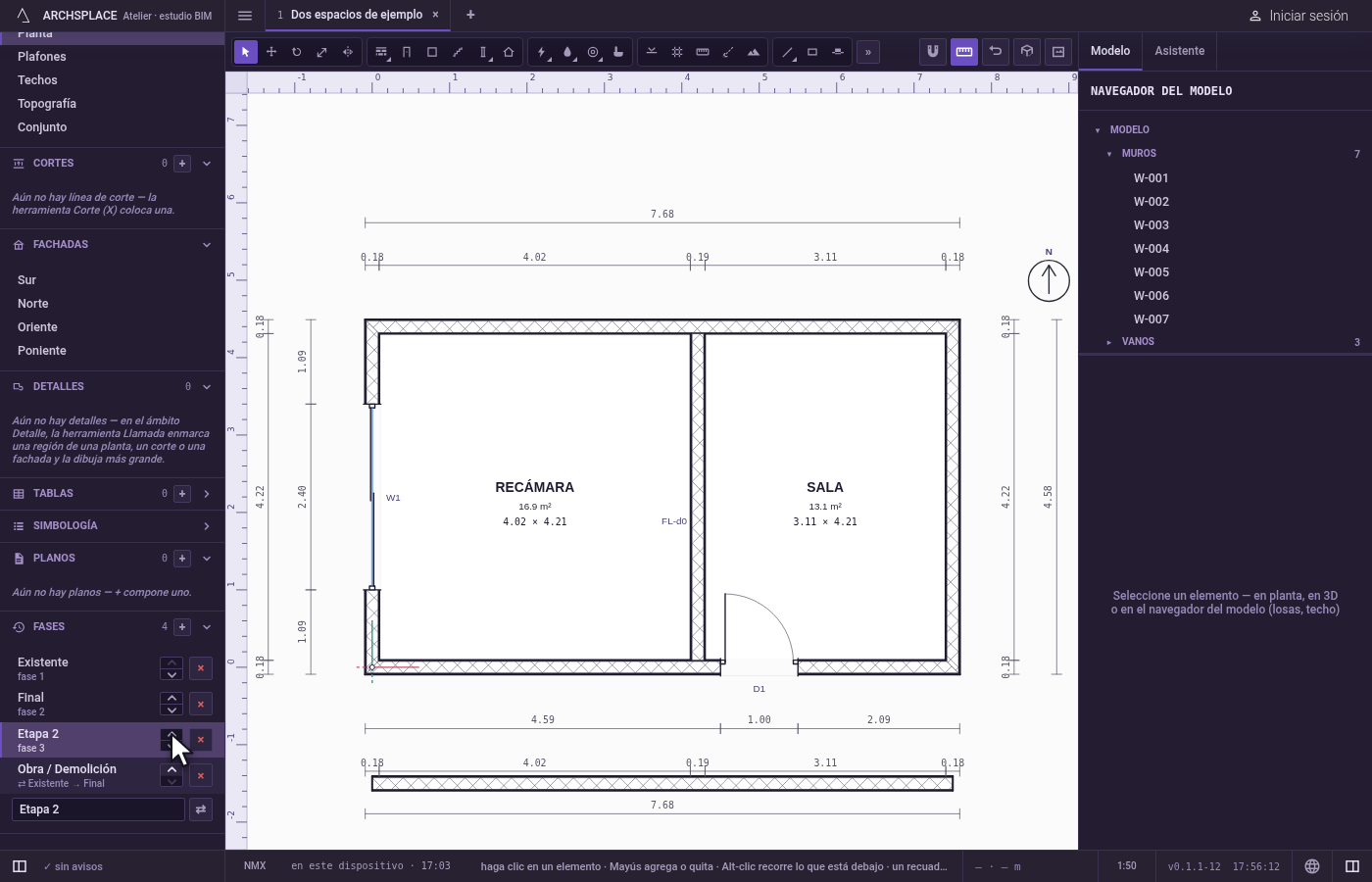

Agregue una fase. Haga clic en Agregar fase. Fase 4 se suma al final de la lista. Haga clic en su tarjeta, escriba Etapa 2 en el campo del nombre debajo de la lista y presione
Enter, y luego súbala con su flecha.
Qué rechaza
- Quitar la última fase simple. Un proyecto siempre tiene al menos una: su tarjeta no tiene ×.
- Una fase comparativa con menos de dos fases simples que comparar. ⇄ sigue en gris.
- Un nombre vacío. La fase conserva su nombre.
Qué escribe en el contrato
Las fases son las phases del proyecto, en orden, cada una con su id, su label y su kind (NORMAL, o COMPARE con from y to). Un proyecto que nunca las tocó no lleva ninguna, y se aplican las tres de inicio. Un elemento escribe su phase, la fase en que se crea, y su demolished, la fase en que se va. Quitar una fase pasa sus elementos a la siguiente fase simple, o a la anterior cuando era la última. Cada cambio es un solo paso que un solo Ctrl+Z revierte.
Preguntas frecuentes
¿Cómo dibujo una remodelación?
Dibuje lo que existe hoy en la fase Existente. Marque lo que se derriba como Demolido en Final, y dibuje lo que se agrega en Final. La fase Obra / Demolición muestra entonces las dos juntas: los muros demolidos en línea discontinua, los muros nuevos con su propio color.
¿Cómo muestro un muro como demolido?
Selecciónelo y en su panel defina Demolido en con la fase en que se va. Se dibuja en las fases anteriores a esa, desaparece a partir de esa, y se dibuja como demolido en una fase comparativa.
¿Puedo agregar mis propias fases?
Sí. Agregar fase, en la sección Fases de la barra lateral, crea una nueva; cámbiele el nombre en el campo debajo de la lista, y muévala con sus flechas. Cualquier fase puede volverse comparativa, y mostrar lo que cambia de una fase a otra.
