Longitud

Longitud cambia el largo de una línea o un arco abiertos en el editor de bocetos por el extremo en el que hace clic: según un incremento que escribe, a un porcentaje de su largo, a una longitud total, o hasta donde arrastra el extremo. Solo se mueve el último tramo de la línea.

Qué es

Longitud mueve un extremo de una línea o un arco abiertos en la dirección propia de la línea, o alrededor del círculo propio del arco, para que la línea quede más larga o más corta. El extremo que se mueve es el más cercano a donde hace clic, medido a lo largo de la línea. Solo cambia el último tramo de la línea; una cadena de varias líneas conserva sus demás esquinas.

Hay cuatro maneras de decir cuánto: un incremento, un porcentaje de toda la longitud, una longitud total, o de forma dinámica, arrastrando el extremo hasta un punto. El resultado se muestra en vista previa, con la longitud antes y después.

Cuándo usarlo

Para recortar o hacer crecer una línea una medida exacta sin ninguna otra línea que alcanzar.
Para dejar una línea con una longitud total exacta.
Para prolongar un arco sobre su propio círculo.

Los pasos

Active Longitud. En el editor de bocetos (vea Seleccionar para las maneras de entrar), escriba L, E, N rápidamente, o haga clic en Longitud en la barra de herramientas del editor. La indicación junto al cursor le indica que escriba un incremento, un porcentaje o un total, con D, P y T, o que arrastre el extremo, con Y. Longitud empieza con un incremento.

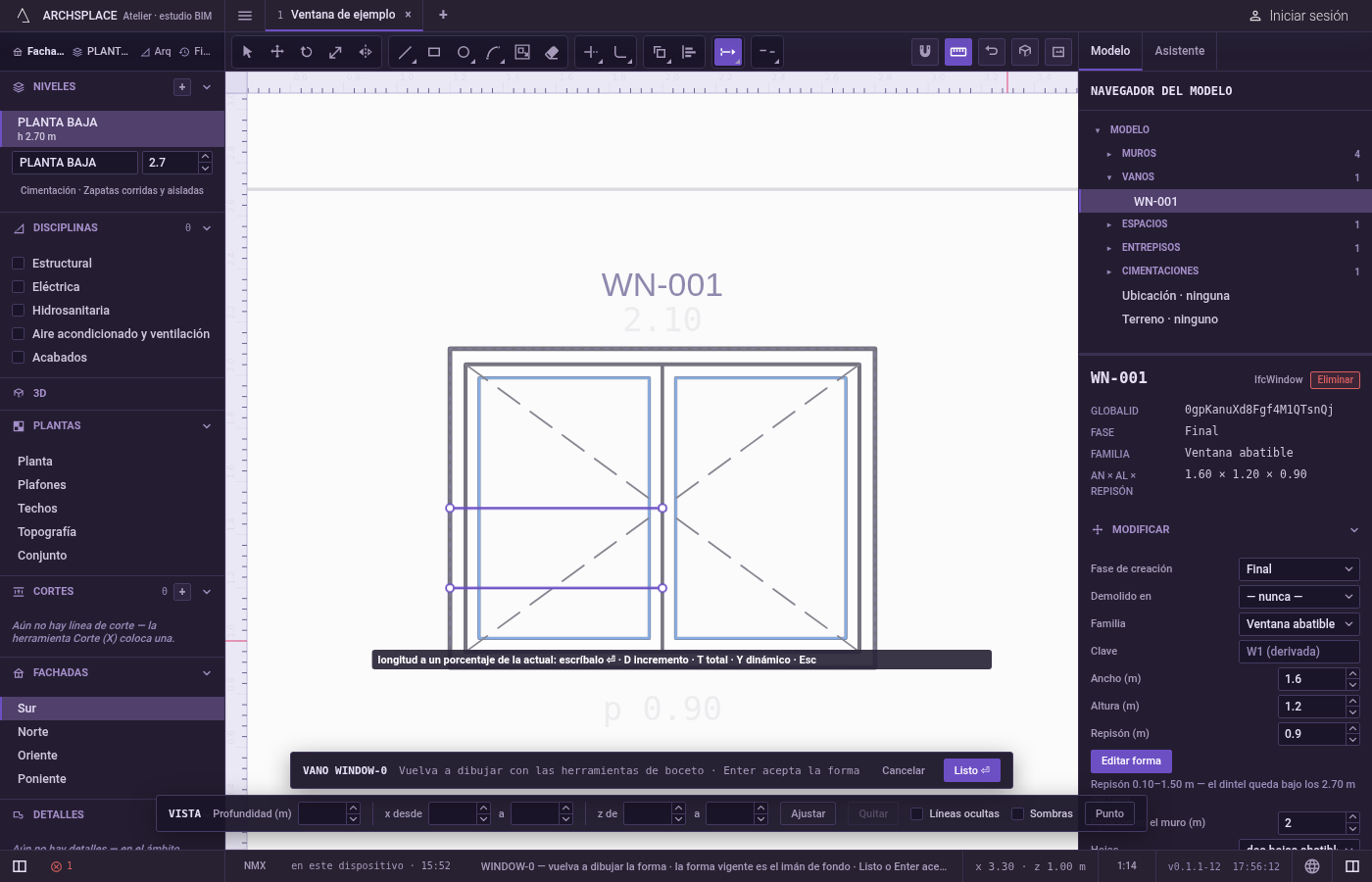

Elija la manera. Presione D para un cambio de longitud, P para un porcentaje de la longitud, T para una longitud total, o Y para arrastrar el extremo. Cada cambio borra el valor escrito antes.
Escriba el valor. Para un incremento, escriba el cambio en las unidades del proyecto, negativo para acortar. Para un porcentaje, escríbalo: 50 reduce la línea a la mitad. Para un total, escriba la longitud que quiere. Presione Enter. La indicación muestra el valor vigente, por ejemplo incremento 0.200 m en un proyecto métrico.

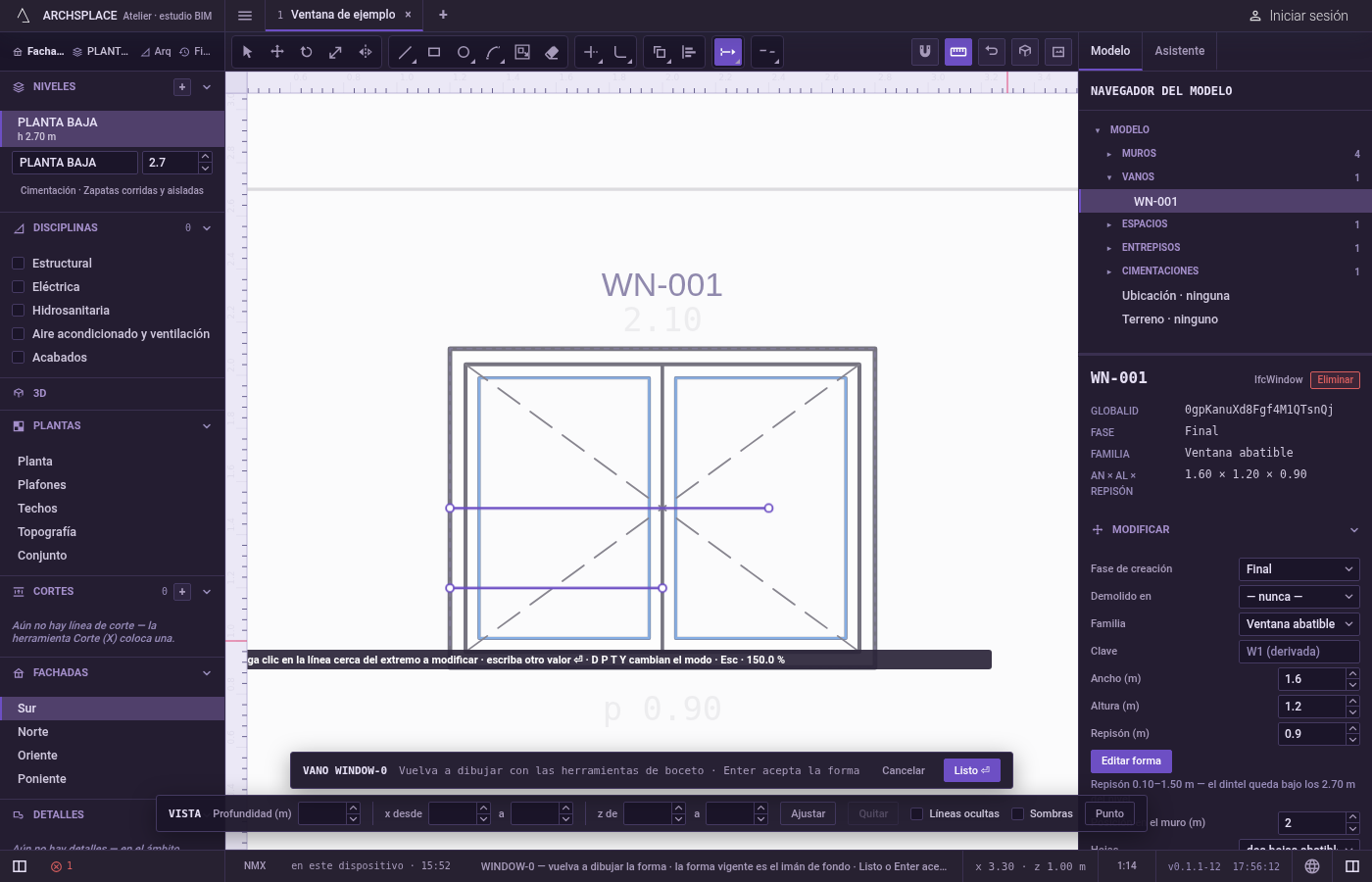

Haga clic en la línea cerca del extremo que va a cambiar. La vista previa muestra el nuevo extremo y la indicación muestra la longitud antes y después. El clic la cambia, y el valor se queda, así que cada clic siguiente cambia otro extremo de la misma manera. Aquí Longitud lee el puntero exactamente, sin imán.

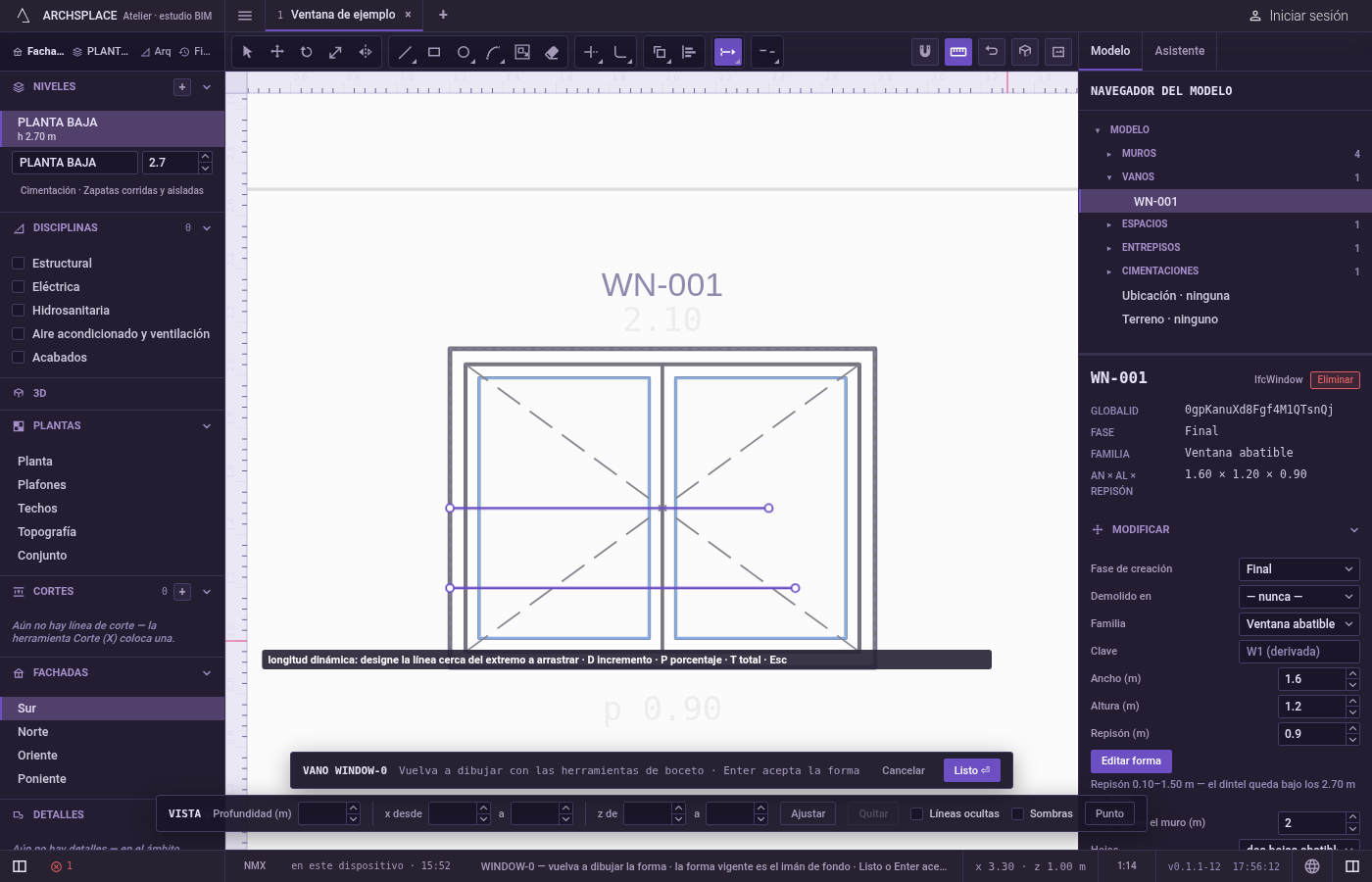

O arrastre el extremo. En la manera Y, haga clic en la línea cerca del extremo que va a mover, y luego haga clic donde debe ir el extremo: el extremo sigue al puntero a lo largo de la línea, o alrededor del arco, y el segundo clic lo fija. Este segundo punto se ajusta como todos los puntos del editor.

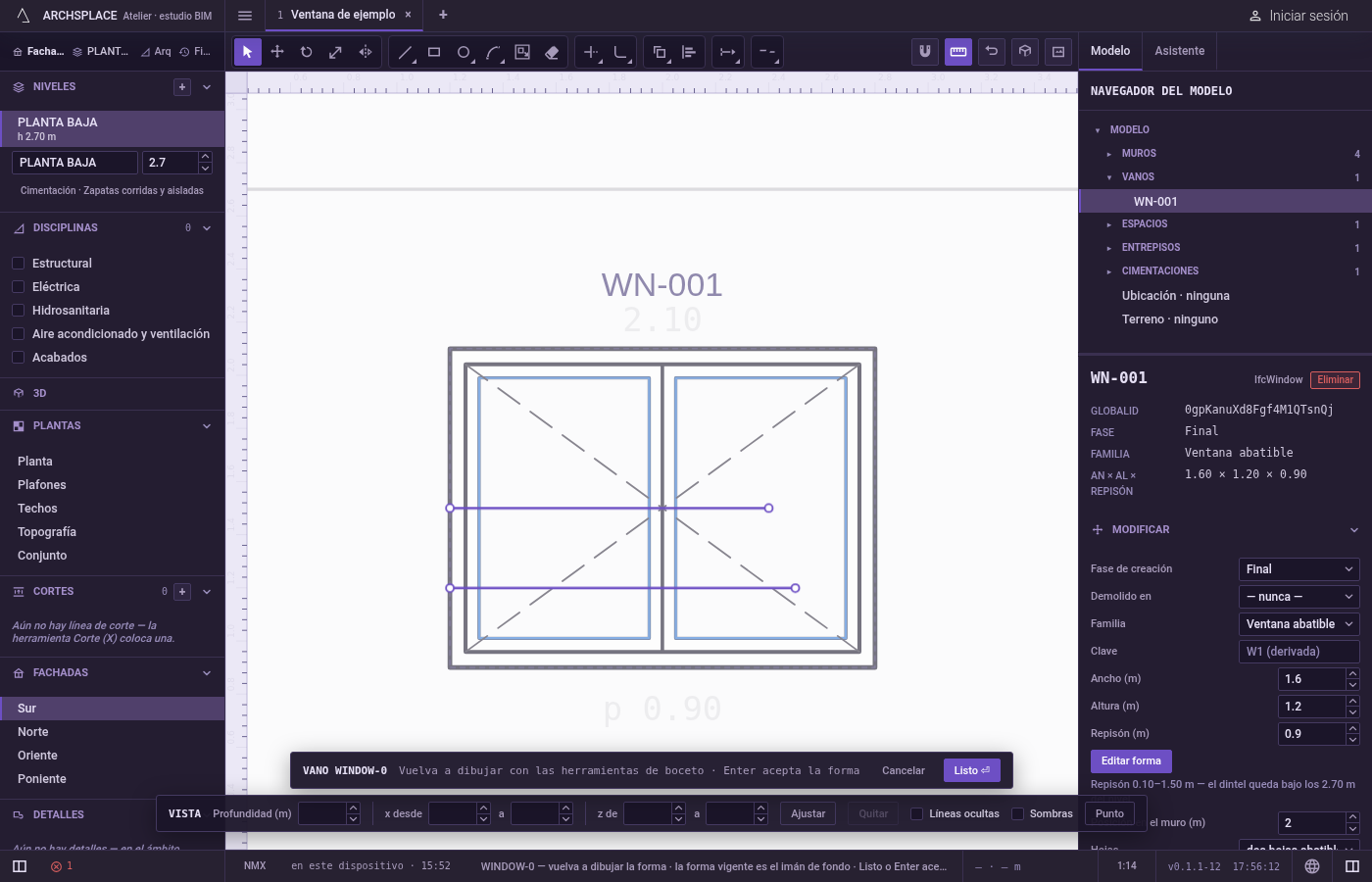

Continúe. Esc descarta una línea designada para arrastrar y luego regresa a Seleccionar.

Qué rechaza

Una línea cerrada. Un rectángulo, un círculo o cualquier contorno cerrado no tienen extremos. La indicación lo rechaza como una longitud que no dejaría nada. Descompóngalo primero.
Un clic antes del valor. En las maneras de incremento, porcentaje y total, un clic sin ningún valor escrito solo repite la petición de escribirlo.
Una longitud nula. Se rechaza un cambio que llevaría la línea a cero o menos, y también un arco llevado más allá de una circunferencia completa.
Un clic sobre nada. La indicación dice no hay nada bajo el cursor.
Alcanzar otra línea. Longitud no se detiene en otras líneas. Para hacer crecer un extremo hasta que encuentre una, use Alargar.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada cambio es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

El extremo movido es un punto nuevo sobre la misma línea. Para un arco, la flecha de su punto de inicio, el tercer número, se vuelve a calcular para el nuevo barrido, y el radio no cambia.

Relacionado

Preguntas frecuentes

¿Cómo acorto una línea 5 centímetros?

Presione L, E, N rápidamente, escriba -0.05 y presione Enter, luego haga clic en la línea cerca del extremo que debe acortarse. El valor se queda, así que cada clic siguiente acorta otro extremo la misma medida.

¿Cómo hago una línea de exactamente 1 metro?

Presione T para cambiar a longitud total, escriba 1 y presione Enter, luego haga clic en la línea cerca del extremo que debe moverse.

¿Puedo cambiar la longitud de un lado de un rectángulo?

No. Un rectángulo es una sola línea cerrada sin extremos. Descompóngalo primero para que sus lados sean líneas separadas.
