Colocación de patrón

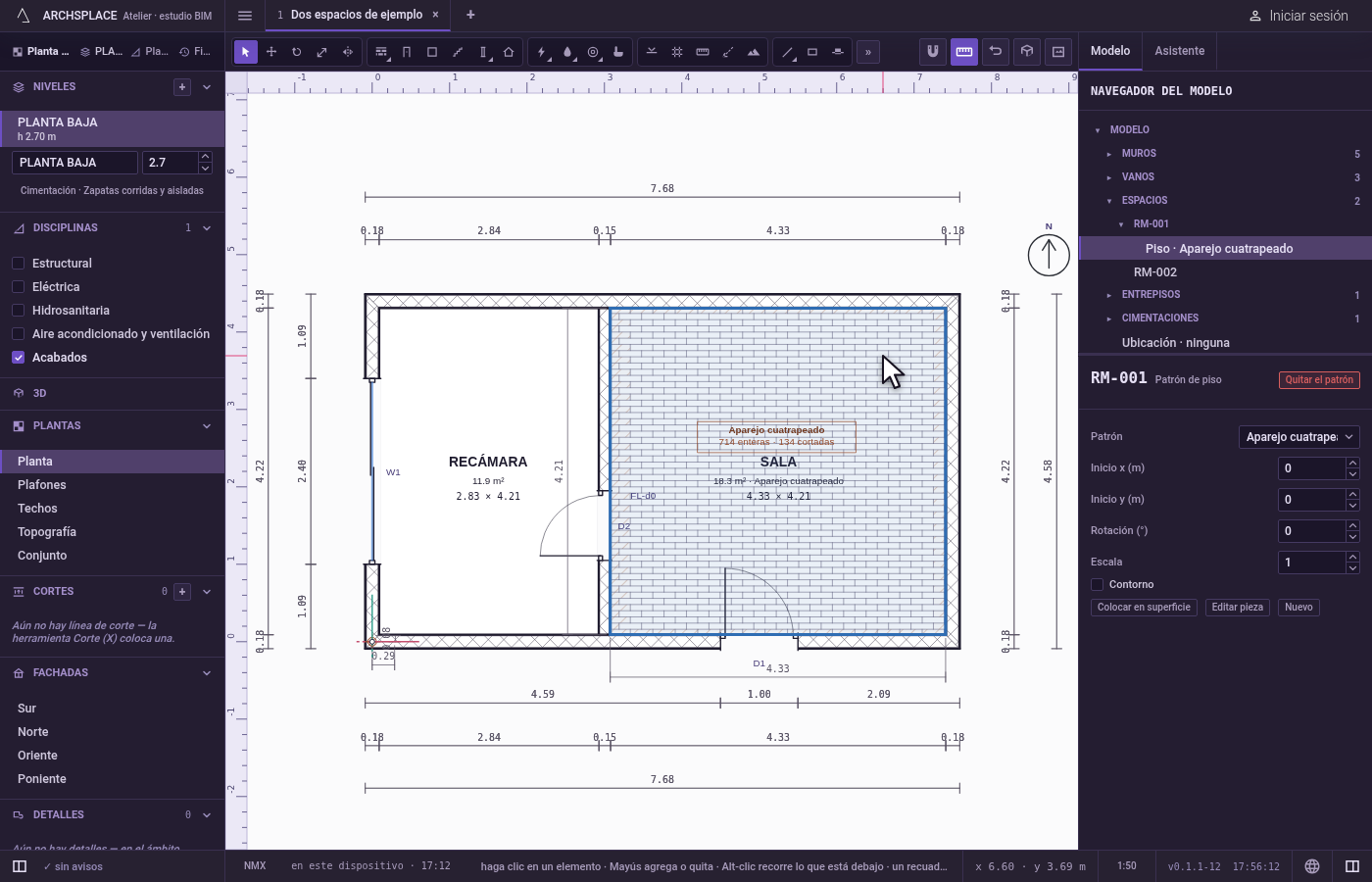

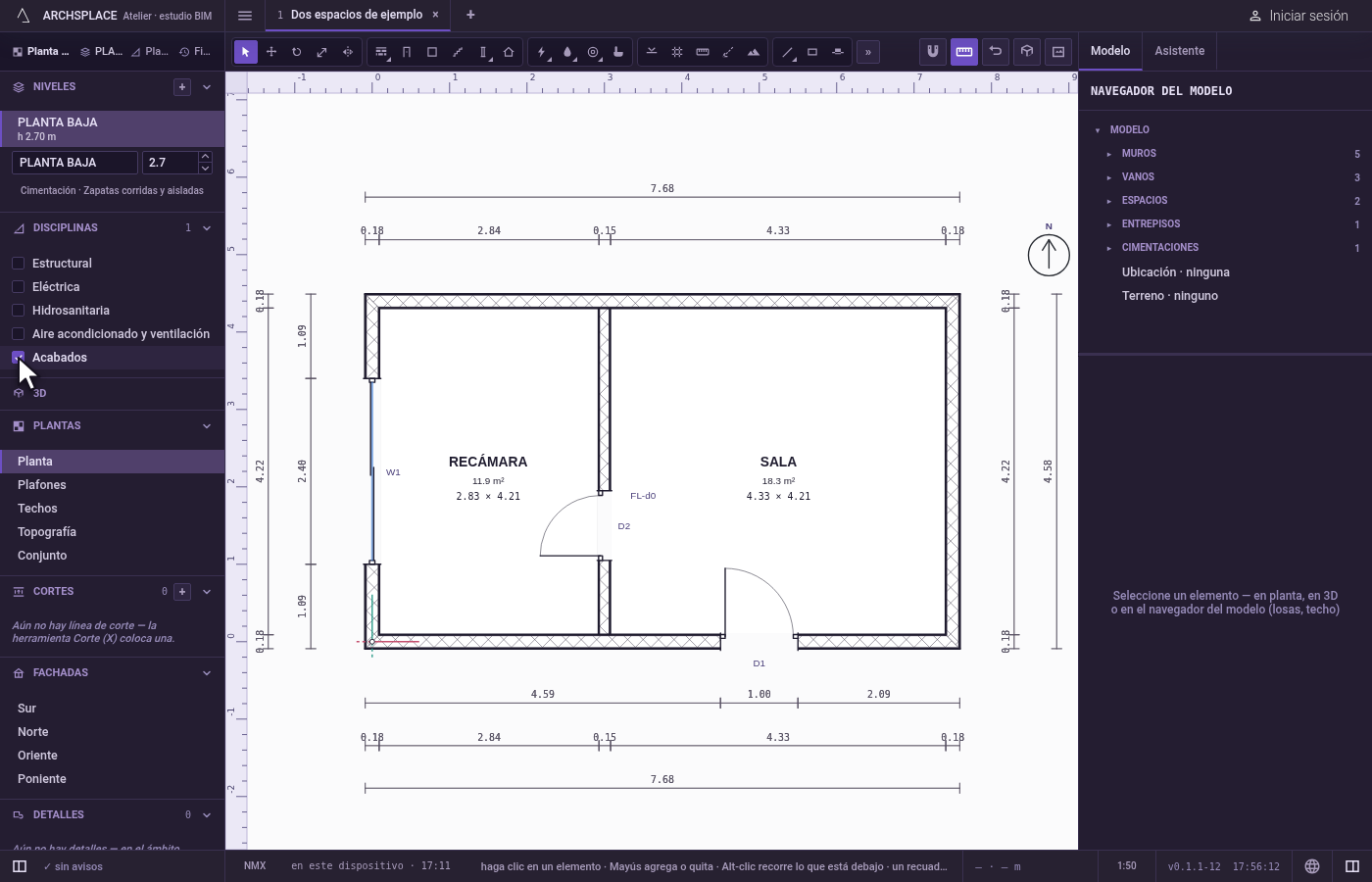

Los patrones se dibujan en plantas, fachadas y cortes cuando Acabados está activado, en Disciplinas, en el panel izquierdo. Con Acabados activado, un clic en un patrón colocado selecciona la colocación de esa superficie, en la planta, una fachada o la vista 3D, y la columna de la derecha muestra su panel. Su encabezado nombra el elemento y la superficie: Patrón de cara exterior o Patrón de cara interior en un muro, Patrón de piso o Patrón de plafón en un espacio, un área como Patrón de piso, área 2, o Patrón de recubrimiento en un techo, con Quitar el patrón (o Quitar área).

El panel contiene:

• Patrón: qué patrón coloca la superficie. La cara exterior de un muro que coloca el patrón de fachada del proyecto lo muestra como heredado, hasta que un cambio lo vuelve propio del muro.
• El inicio, el punto donde queda la esquina inferior izquierda de una pieza, en el marco propio de la superficie: Inicio a lo largo del muro e Inicio sobre el piso en un muro, Inicio x e Inicio y en un piso o un plafón, Inicio a lo largo del alero e Inicio pendiente arriba en un techo.
• Rotación (°), cuánto giran las piezas alrededor del inicio, en sentido contrario a las manecillas del reloj, y Escala, cuántas veces el tamaño de la pieza coloca el patrón.
• Contorno, que dibuja una línea delgada alrededor de lo que cubre el patrón, en todas las vistas y en el DXF y el PDF.

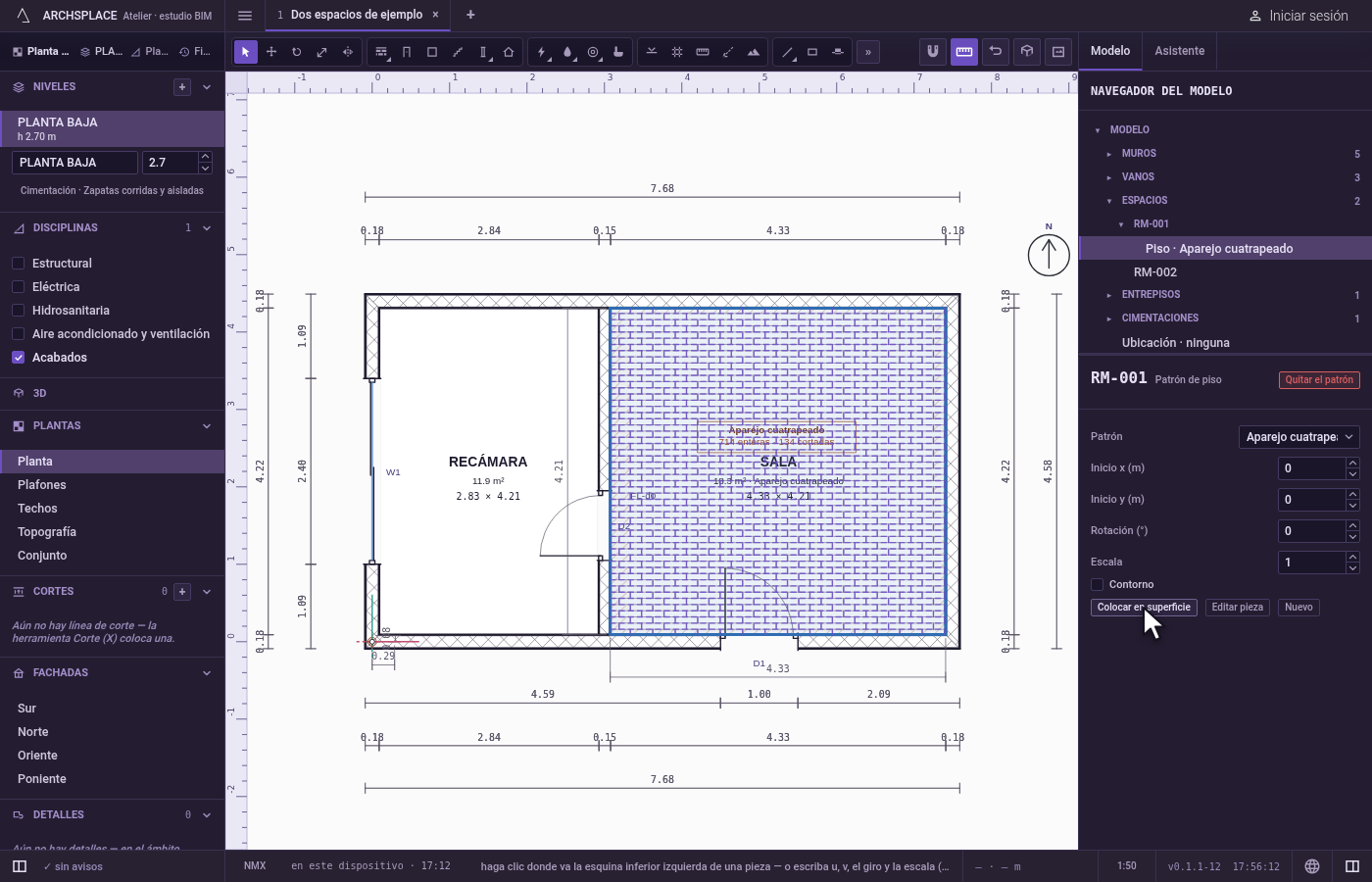

• Colocar en superficie, Editar pieza, que abre el patrón en el editor de patrones, y Nuevo. Un área agrega Editar contorno.

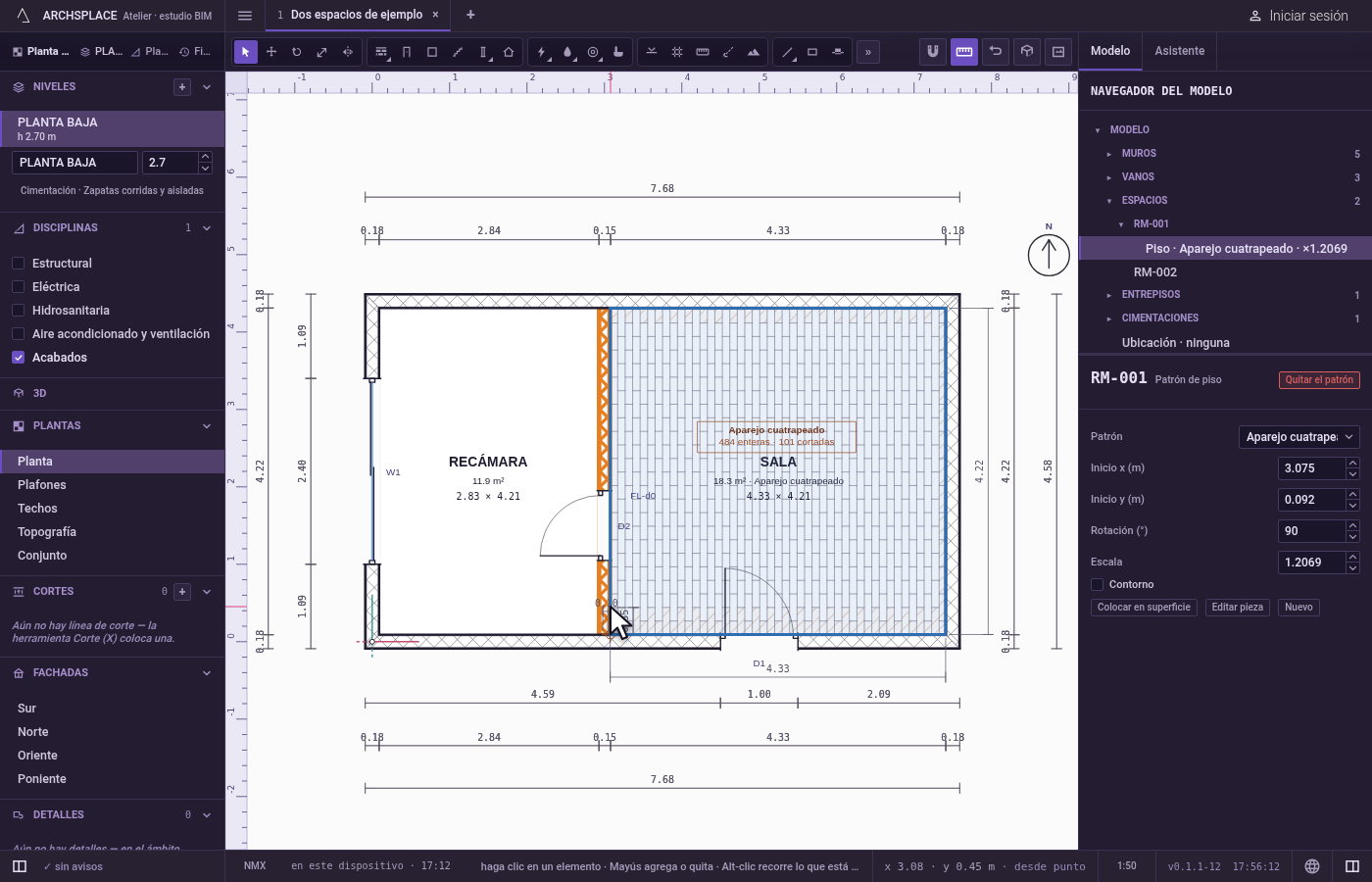

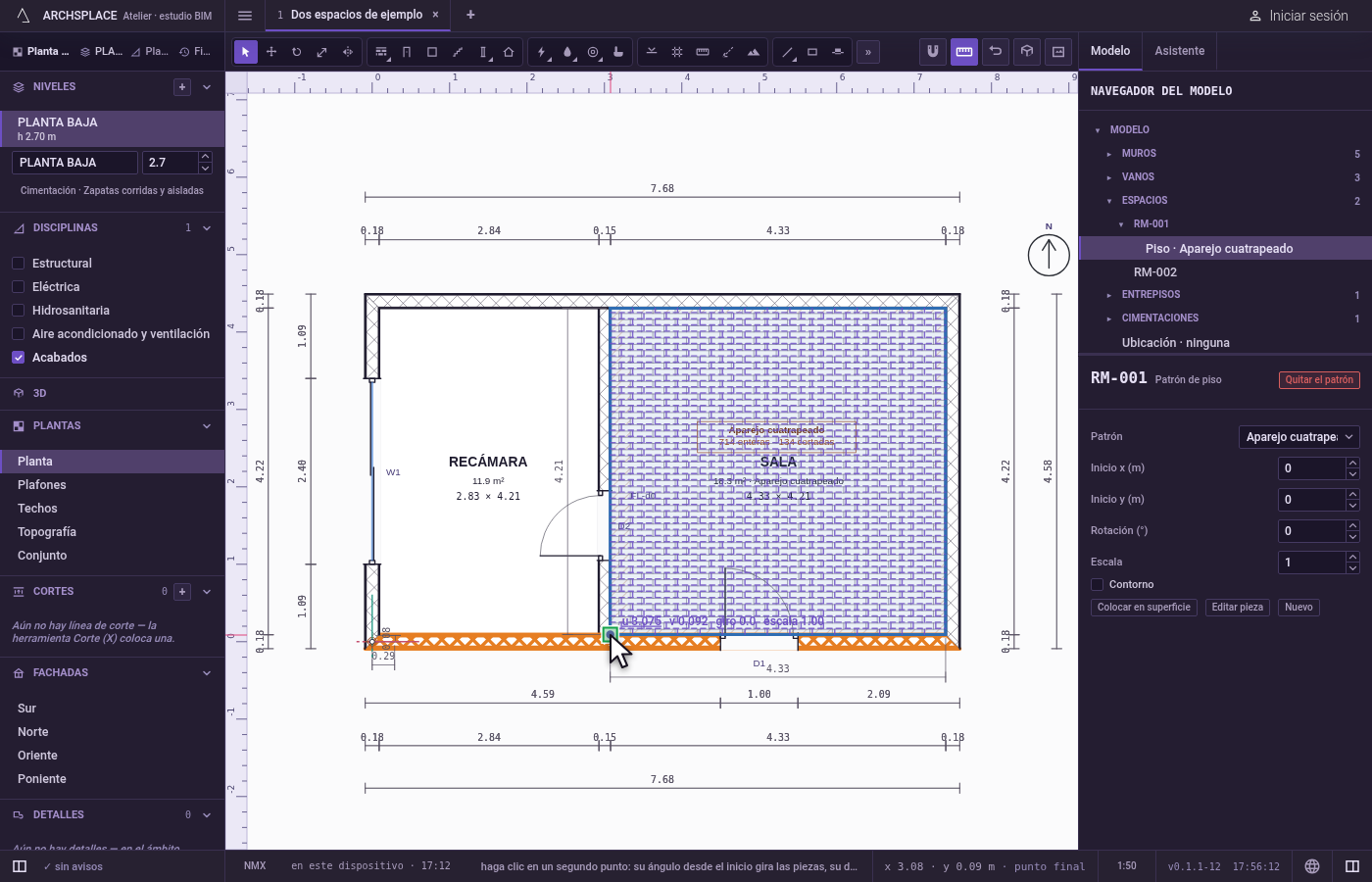

Colocar en superficie coloca el inicio a mano, en la planta, una fachada o la vista 3D. El primer clic fija el inicio sobre la superficie. Luego el puntero define la referencia: el ángulo desde el inicio gira las piezas, y la distancia es el ancho de una pieza. El segundo clic coloca el patrón con ese giro y esa escala. Enter o Espacio colocan solo el inicio, y las piezas conservan su tamaño y su giro. Los dígitos, el punto y el signo menos escriben los dos valores del inicio, el giro y la escala, y Tab pasa de uno a otro; Esc descarta lo escrito, luego el inicio, luego la herramienta. La barra de estado indica cada paso.

Cada colocación también es un renglón del navegador del modelo, bajo su elemento.

• Para trazar las losetas de un piso desde una puerta o una esquina.
• Para girar un patrón de piso para que siga un muro en ángulo.
• Para empezar las hiladas de tabique de una fachada desde el rodapié.

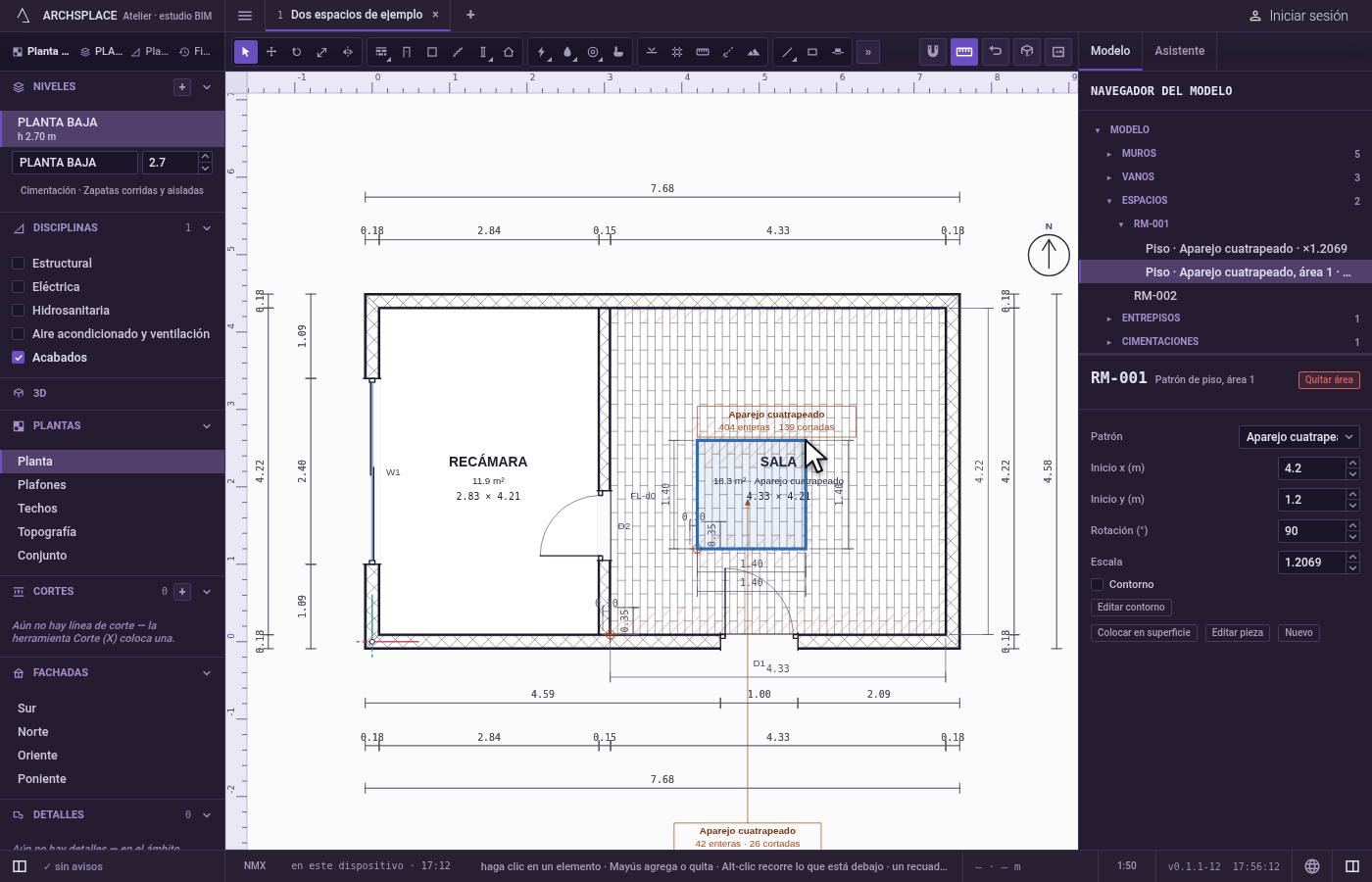

• Para colocar otra loseta en una parte de un piso, como una zona de alfombra o una regadera.

Cada edición escribe toda la colocación de la superficie en su elemento, un solo paso que un solo Ctrl+Z revierte: facadePattern o liningPattern en un muro, floorPattern o ceilingPattern en un espacio, coveringPattern en un techo. Una colocación queda así:

pattern nombra el patrón, anchor es el inicio en metros, rotation en grados, scale el factor y border es true solo cuando está activado. Un área se escribe en la lista completa del espacio, floorAreas o ceilingAreas, cada una con su outline y su placement. Quitar el patrón no escribe nada en su lugar, y la superficie regresa a lo que hereda, o queda lisa.
