Vano
Vano coloca una ventana, una puerta o un paso en un muro con un solo clic, de la familia elegida junto a las herramientas. El vano queda centrado donde usted hace clic a lo largo del muro, y su tamaño, su repisón y su abatimiento se ajustan después en su panel.
Qué es
Vano coloca ventanas, puertas y pasos en los muros. La familia elegida junto a las herramientas define lo que se coloca: en un proyecto con la plantilla NMX, por ejemplo, una ventana abatible, una ventana alta corrida, una puerta interior, una puerta de acceso, un cancel corredizo de aluminio, un vano libre o un portón de cochera. Cada familia trae su propio tamaño y su propia forma.
El vano pertenece a su muro. Se coloca en el punto del muro más cercano a su clic, centrado ahí, y desde entonces va con el muro: cuando el muro se mueve, gira o se copia, el vano se va con él.
Cuándo usarlo
- Para poner las ventanas y las puertas de una planta nueva.
- Para volver a dibujar los vanos de un levantamiento en sus posiciones medidas.
- Para agregar un paso entre dos espacios.
Los pasos
Tome la herramienta. Presione
O, o haga clic en el botón Vano. La barra de estado le indica que haga clic sobre un muro.

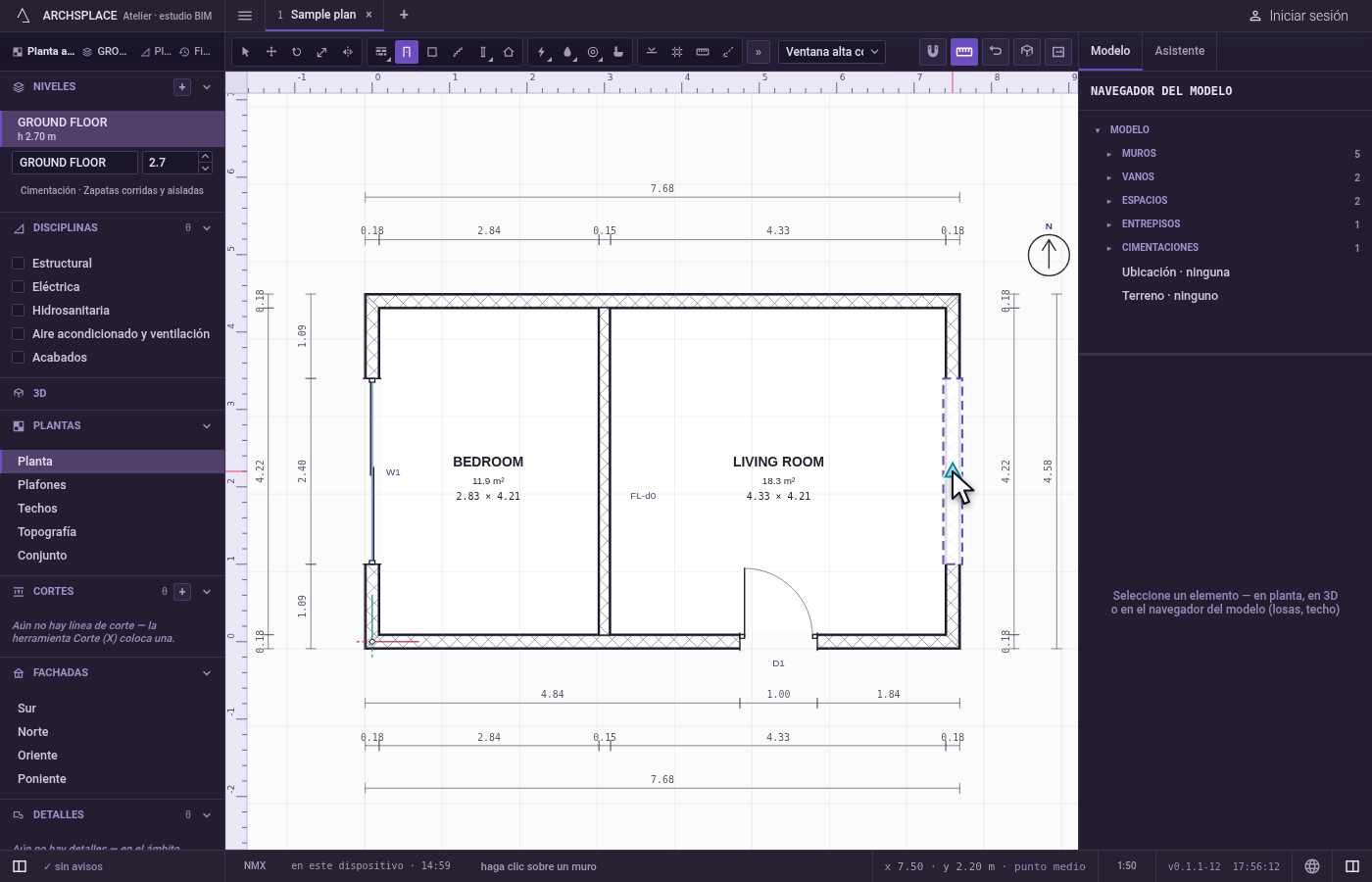

Elija la familia. Elíjala en la lista junto a las herramientas. La imagen fantasma bajo el cursor la muestra en el muro donde quedaría.

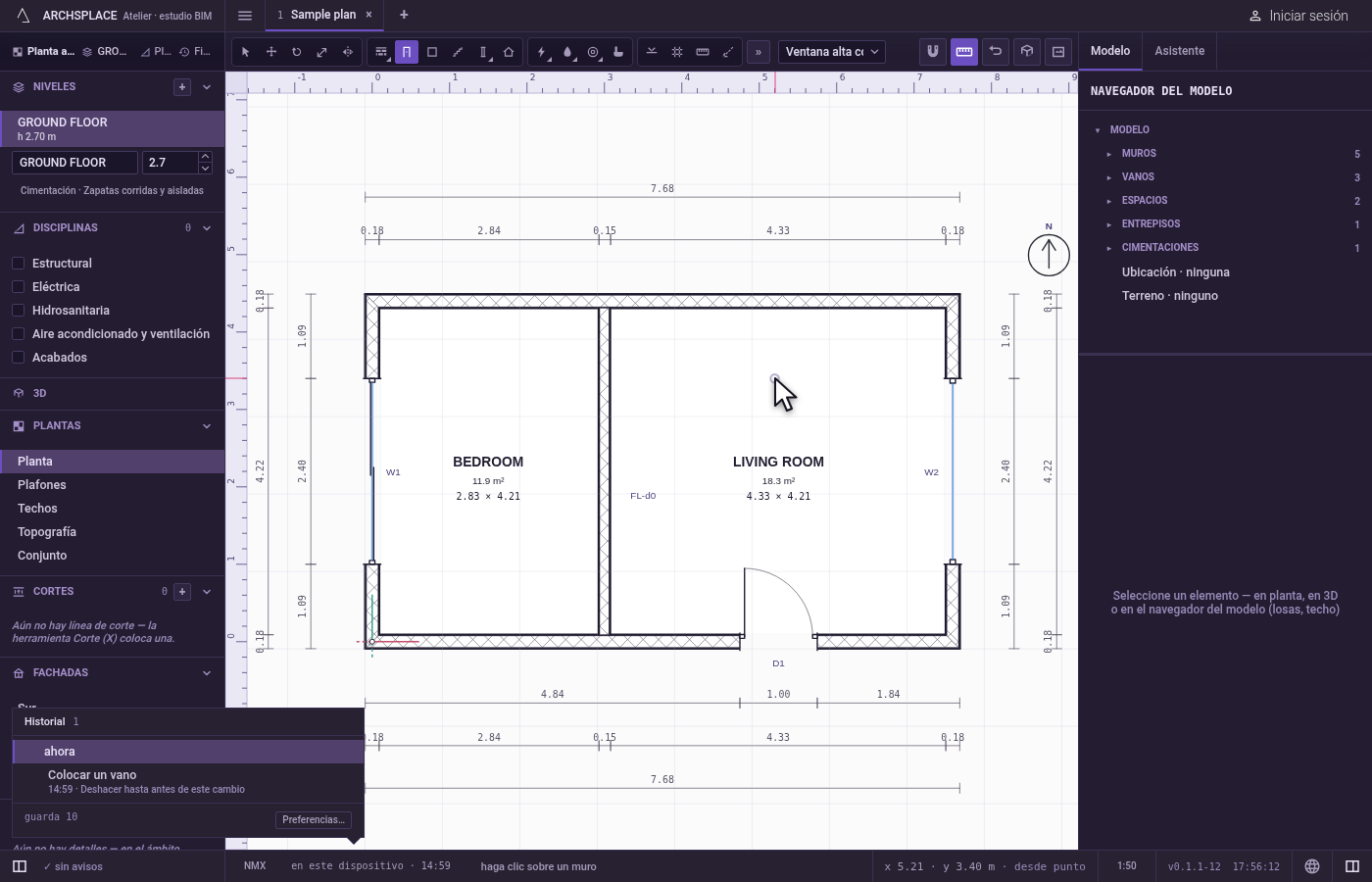

Haga clic en el muro. Haga clic sobre el muro, o cerca de él. El muro más cercano a menos de unos 60 cm del clic recibe el vano, centrado en el punto de su eje más cercano al clic y separado al menos 10 cm de los extremos del muro. La herramienta sigue en la mano para el siguiente.

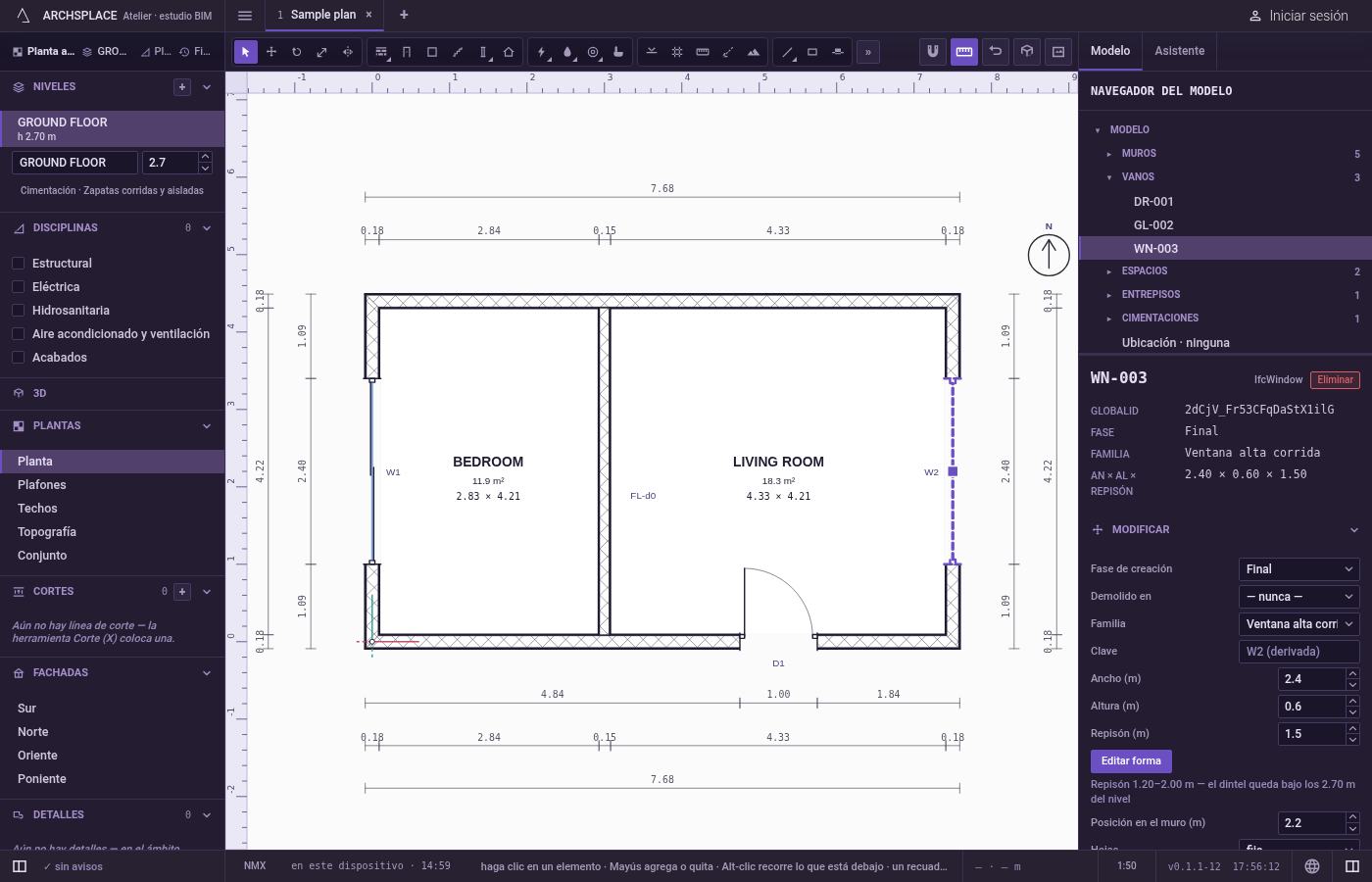

Ajústelo en su panel. Seleccione el vano con Seleccionar. Su panel define la familia, el repisón, la posición a lo largo del muro, las divisiones horizontales y verticales, y en una puerta o un paso, el lado de las bisagras y el sentido de abatimiento. Haga doble clic en el vano, o use Editar forma, para volver a dibujar su contorno en la fachada que mejor lo muestra.
Qué rechaza
- Un clic lejos de todos los muros. A más de unos 60 cm de cualquier muro del nivel, no se coloca nada.
- Un vano que no cabe. El proyecto rechaza un vano más ancho o más alto de lo que permite su muro, uno cuyo dintel sube por encima de la altura del nivel, uno a menos de 10 cm de otro vano del mismo muro, y una familia pensada para un muro exterior colocada entre dos espacios interiores. El vano se queda en el proyecto, pero se dibuja como una marca rechazada con su motivo, y la barra de estado cuenta un error más: haga clic en la marca y luego muévalo, cambie su familia o elimínelo.
- Girar o escalar un vano por sí solo. Un vano va con su muro. Si usa Girar o Escala solo sobre él, el estudio le indica que gire o escale el muro.
Qué escribe en el contrato
Un registro nuevo al final de la lista de vanos del proyecto, como un solo paso que un solo deshacer revierte: el muro donde está, la clave de su familia, su distancia a lo largo del muro al centímetro y la fase en la que dibuja la vista. El tamaño, el repisón y el abatimiento son los de la familia hasta que usted los cambia en el panel, que entonces los escribe en el vano.
Conceptos
Preguntas frecuentes
¿Por qué mi clic no colocó una puerta?
El clic debe caer sobre un muro o a menos de unos 60 cm de uno. Más lejos de todos los muros, no se coloca nada.
¿Por qué mi ventana aparece como una marca rechazada?
El proyecto no pudo construirla: no cabe en su muro, sube por encima del nivel, queda a menos de 10 cm de otro vano, o es una familia pensada para un muro exterior colocada en uno interior. Haga clic en la marca para leer el motivo y luego muévala, cámbiela o elimínela.
¿Cómo cambio el lado hacia donde abre una puerta?
Seleccione la puerta y use Invertir lado de bisagras o Invertir sentido de abatimiento en su panel.
