Espacio

Espacio le pone nombre a un área que encierran los muros: basta un clic dentro de ella, y el contorno y la superficie del espacio se leen de los muros alrededor de ese punto. Su nombre, su programa y su altura de piso a techo se ajustan después en su panel.

Qué es

Un espacio es un nombre puesto sobre un área. Usted hace un clic dentro de un área que encierran los muros, y el espacio es toda esa área: su contorno y su superficie se leen de los muros alrededor del punto donde hizo clic, cada vez que se construye el proyecto. Cuando usted mueve un muro, el espacio lo sigue; cuando un muro nuevo divide el área, el espacio se queda con la parte que contiene su punto.

Su panel le pone nombre, le asigna un programa de la lista de su plantilla (estancia, recámara, cocina, baño y otros) y define su altura de piso a techo.

Cuándo usarlo

Para nombrar cada espacio de una planta una vez dibujados sus muros.
Para darle a los espacios el programa que leen las tablas y las revisiones.
Para definir un plafón más bajo en un espacio.

Los pasos

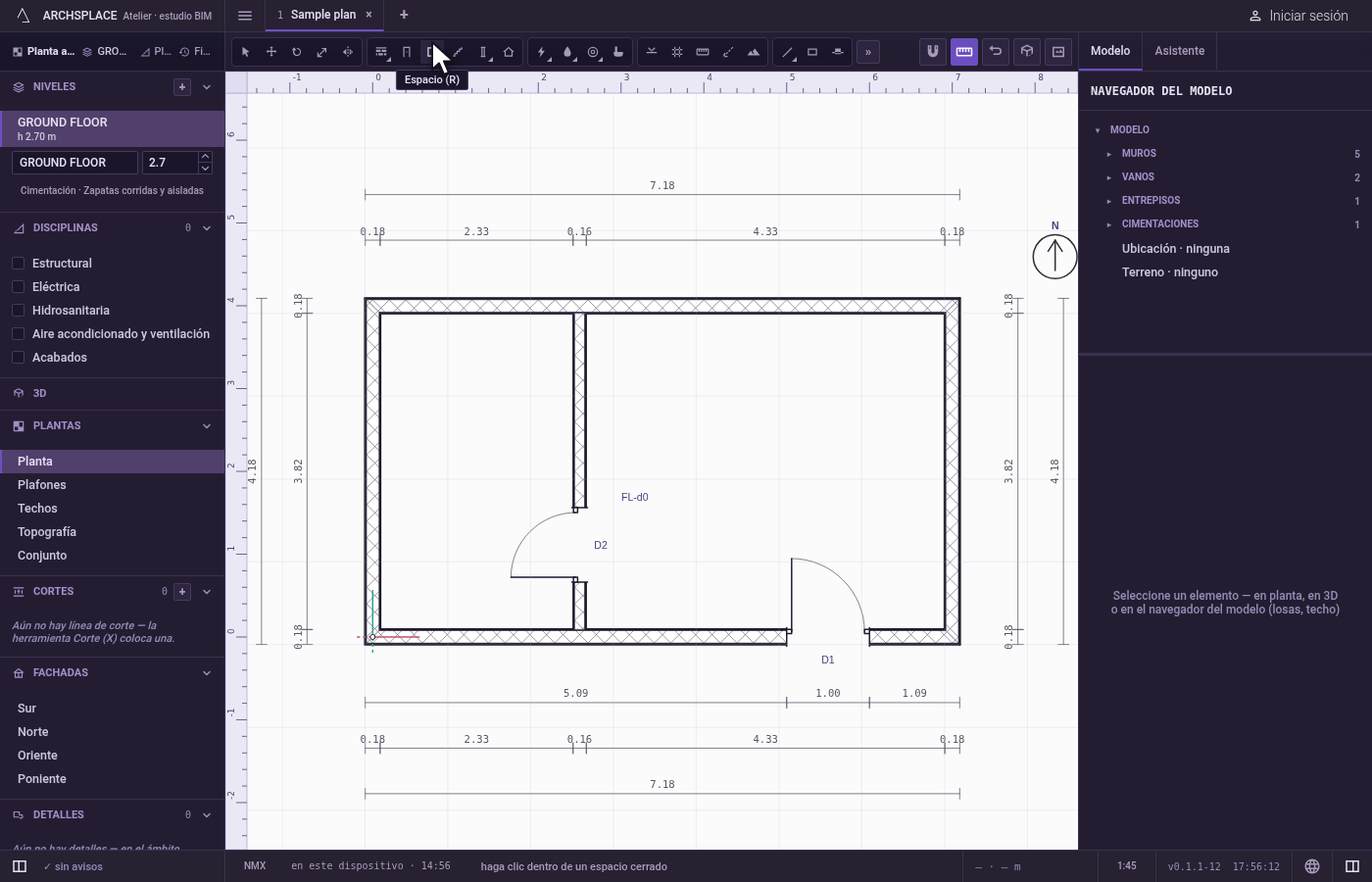

Tome la herramienta. Presione R, o haga clic en el botón Espacio. La barra de estado le indica que haga clic dentro de un área cerrada.

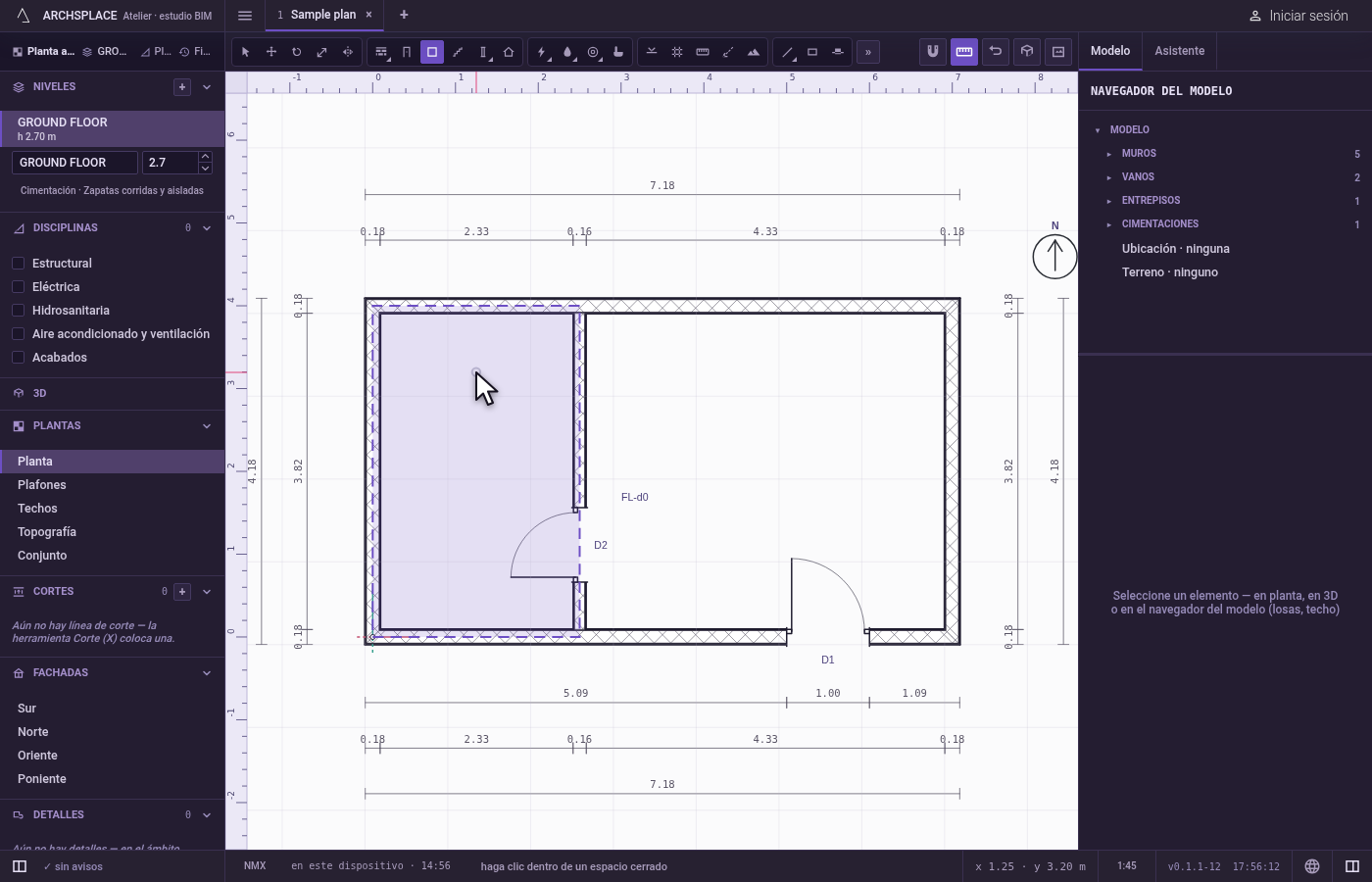

Apunte dentro de un área. Mientras el cursor se mueve, el área cerrada que queda debajo se colorea, así que usted ve qué área va a nombrar el clic.

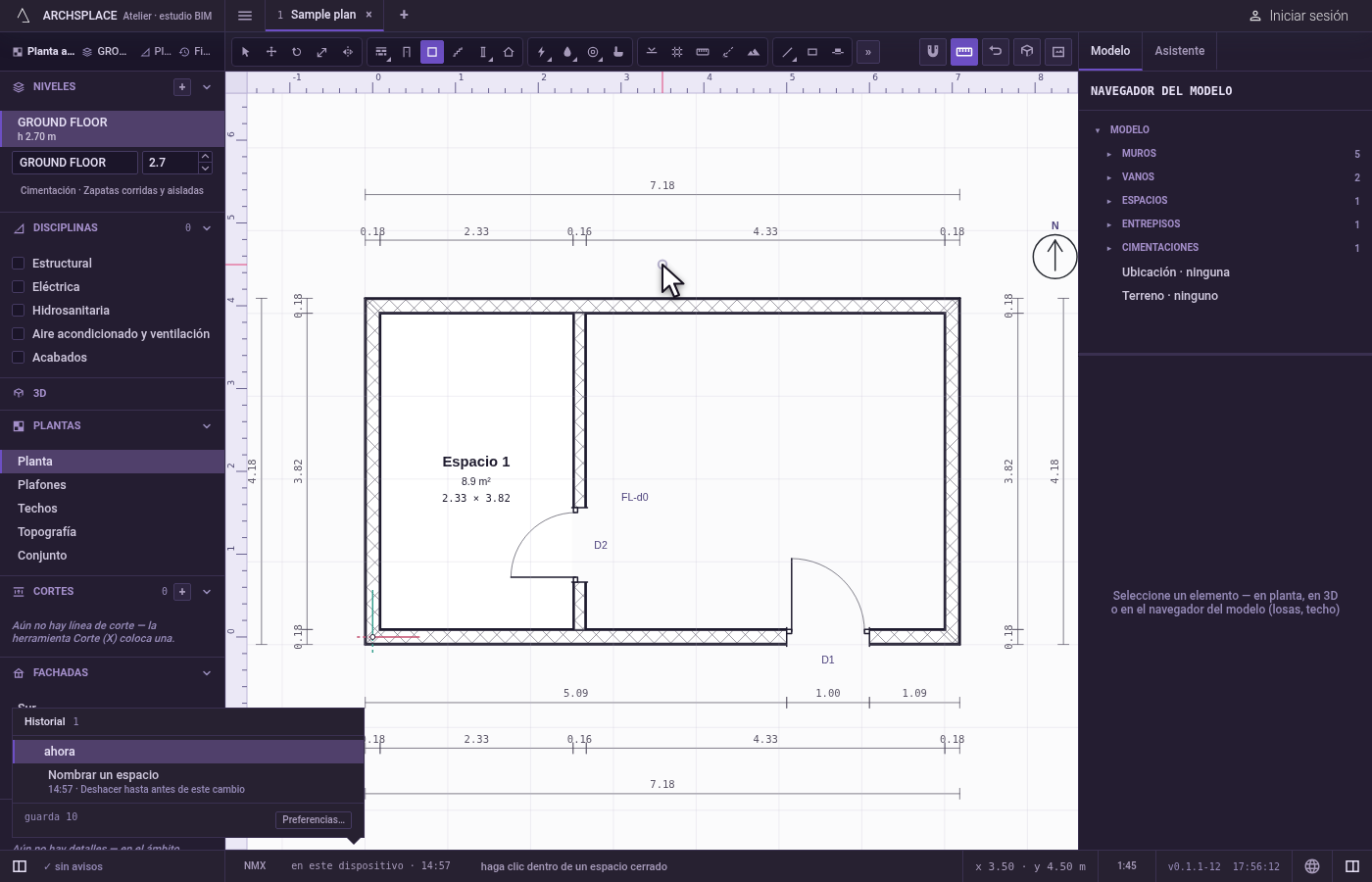

Haga clic. El espacio se coloca con un nombre propio, como Espacio 4, con el número que sigue a los espacios que ya hay en el proyecto. La herramienta sigue en la mano para el siguiente.

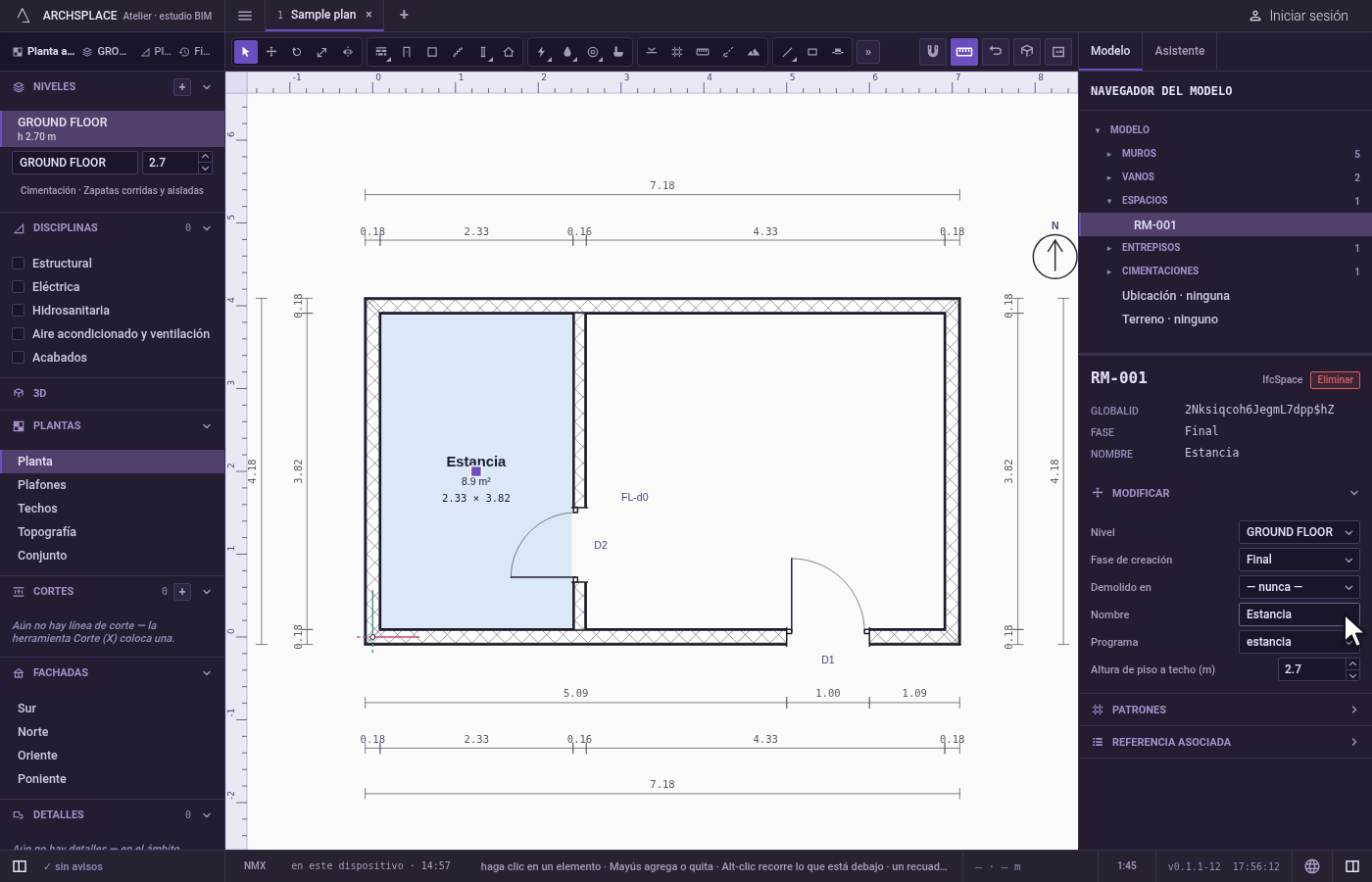

Póngale nombre en su panel. Seleccione el espacio con Seleccionar. Escriba su nombre, elija su programa y, si es distinta de la altura del nivel, su altura de piso a techo.

Qué rechaza

Nada en el momento del clic. El espacio siempre se coloca. Pero un espacio cuyo punto queda en un área que los muros no cierran se marca en la planta con un aviso: su nombre y "no está cerrado por muros; cierre las separaciones alrededor de este punto".
Dos espacios en una misma área. Las revisiones del proyecto señalan un espacio que ocupa la misma área que otro, y le piden eliminar uno.
Un espacio al que nadie puede entrar. Las revisiones señalan un espacio sin ninguna puerta ni paso que lleve a él (las ventanas no son una entrada), y un espacio sin ventana para la luz natural.
Una altura de piso a techo mayor que el nivel. La altura de piso a techo va de cero a la altura del nivel; el proyecto rechaza cualquier otro valor.

Qué escribe en el contrato

Un registro nuevo al final de la lista de espacios del proyecto, como un solo paso que un solo deshacer revierte: el nivel, el punto donde hizo clic, el nombre y la fase en la que dibuja la vista. El contorno y la superficie nunca se escriben: se leen de los muros cada vez. El programa y la altura de piso a techo se escriben cuando usted los define en el panel.

Relacionado

Preguntas frecuentes

¿Tengo que dibujar el contorno de un espacio?

No. Haga un clic dentro del área. El contorno y la superficie salen de los muros alrededor de ese punto, y siguen a los muros cada vez que usted los cambia.

¿Qué significa el aviso no está cerrado por muros?

El punto del espacio está en un área que los muros no cierran. Cierre la separación, por ejemplo uniendo el extremo de un muro con el de al lado, y el espacio toma su contorno de inmediato.
