Salida hidrosanitaria

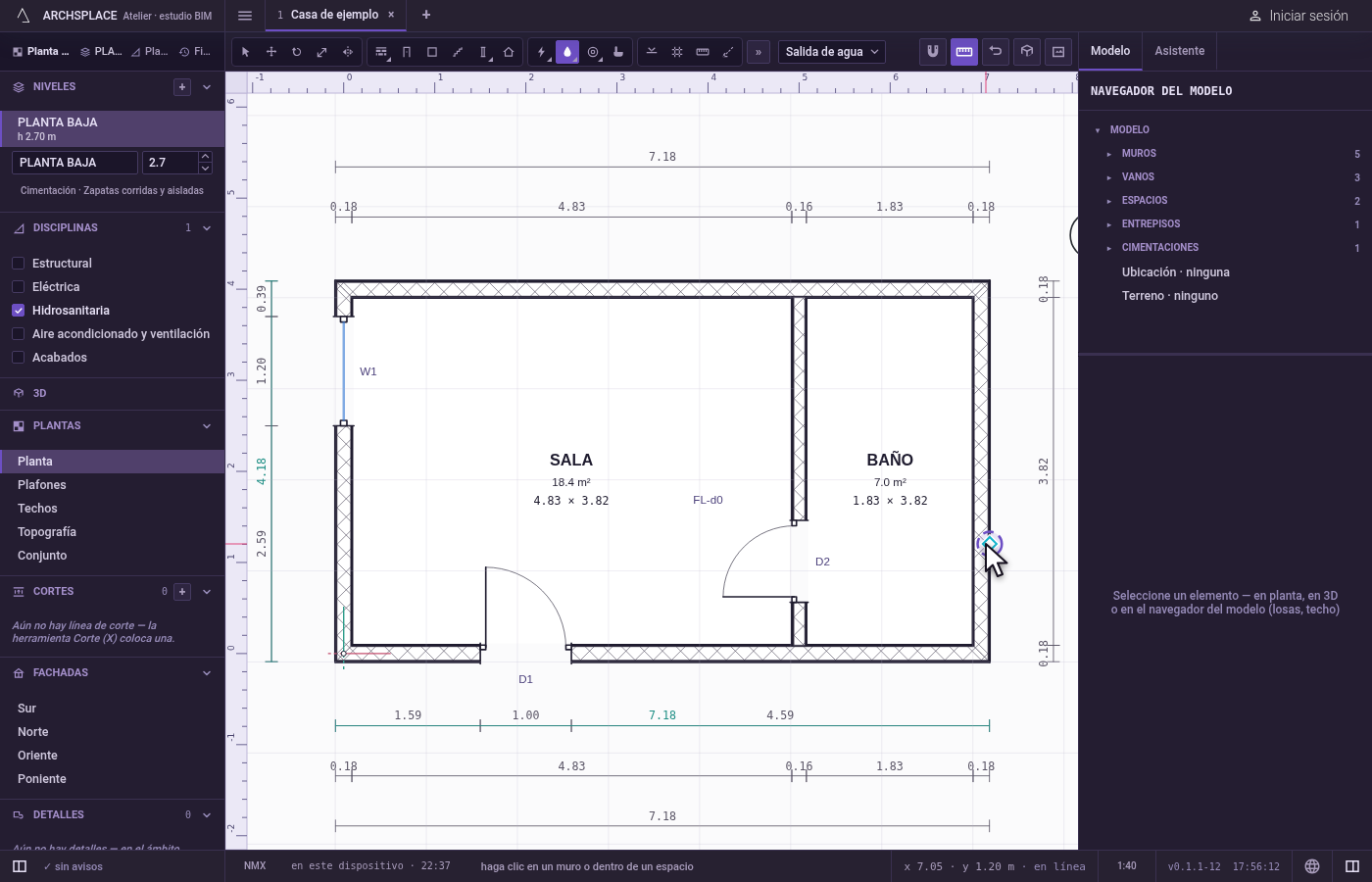

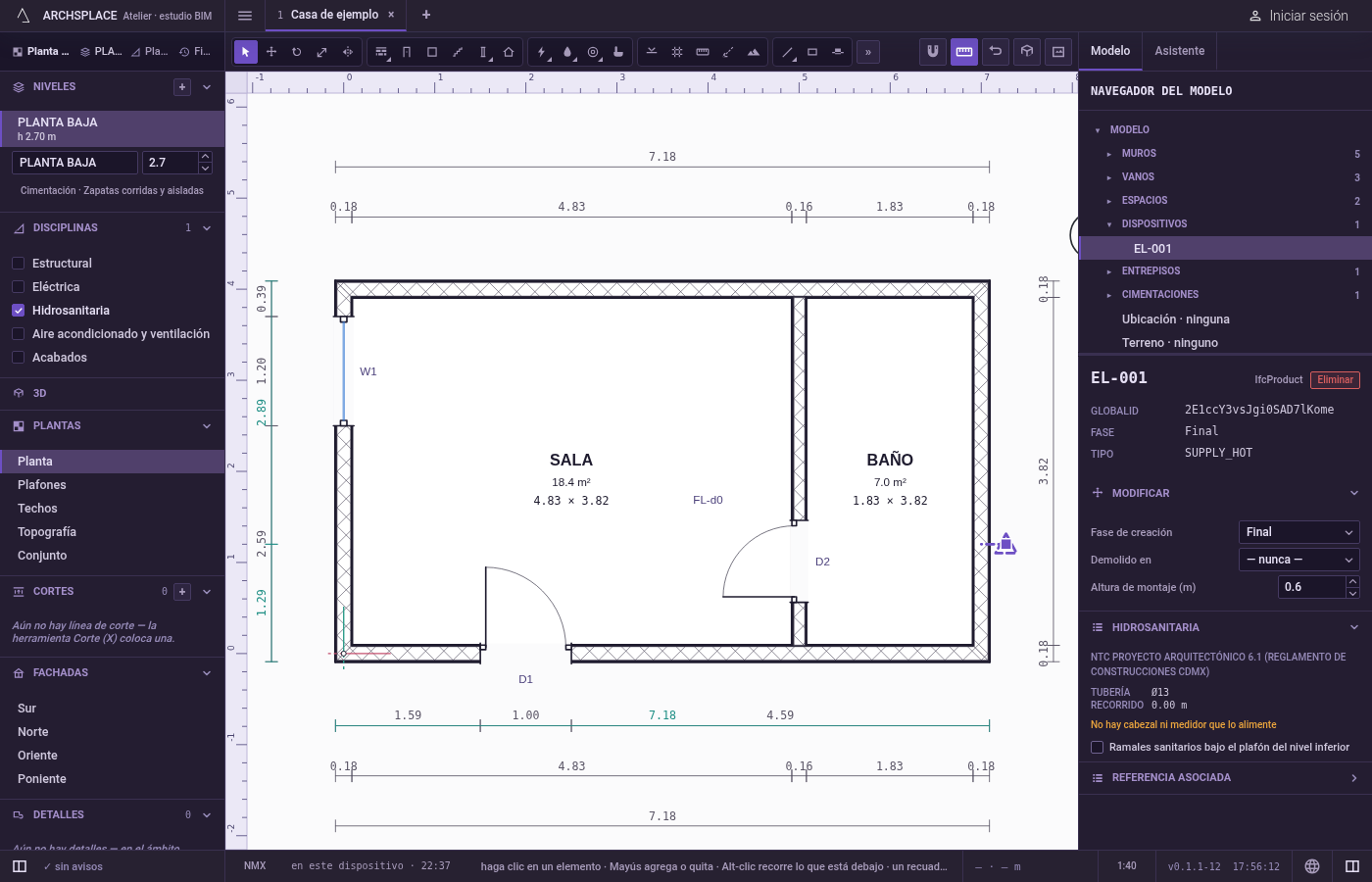

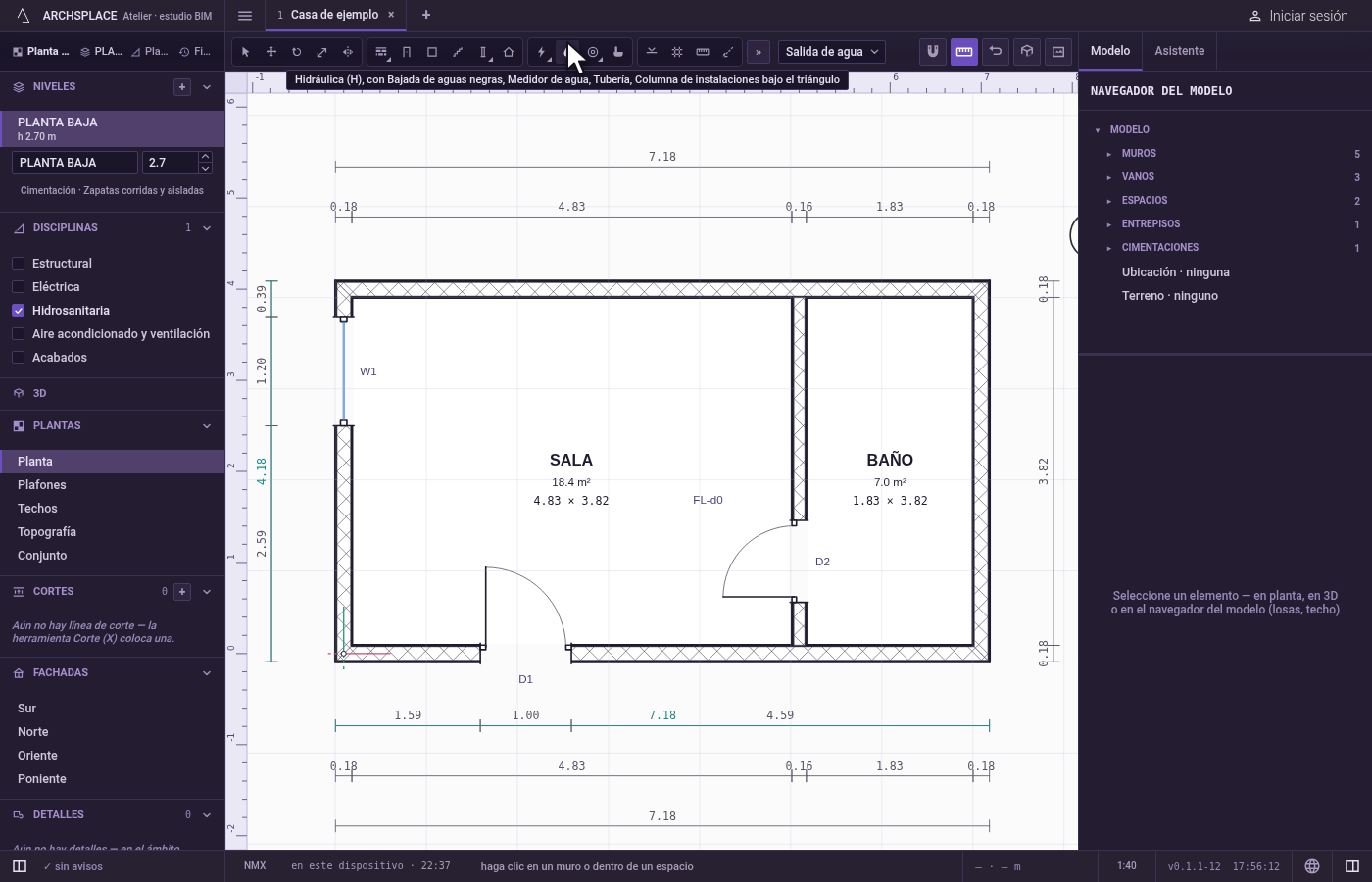

Salida hidrosanitaria coloca los puntos de la instalación: por donde entra el agua y por donde sale. La lista junto a las herramientas ofrece las salidas de su plantilla; en un proyecto con la plantilla NMX, por ejemplo, salidas de agua fría y caliente, una llave de paso, un cabezal de distribución, la descarga de un inodoro, los desagües de un lavabo, un bidé, una tarja, una regadera, una tina, una lavadora y un lavavajillas, coladeras de varios diámetros, un registro de piso, un tubo de ventilación y una bajada de agua pluvial. El medidor de agua tiene su propia herramienta.

Las tuberías se trazan solas. La alimentación es en estrella: cada salida de agua fría y caliente recibe su propio recorrido desde el cabezal más cercano, o desde el medidor cuando no hay cabezal, por el piso y subiendo por su muro. Los desagües de cada nivel van a la bajada más cercana, en una sola red trazada con su pendiente y sus conexiones. Nada de eso se guarda: mueva una salida y las tuberías se vuelven a trazar. Se ven con la superposición Hidrosanitaria.

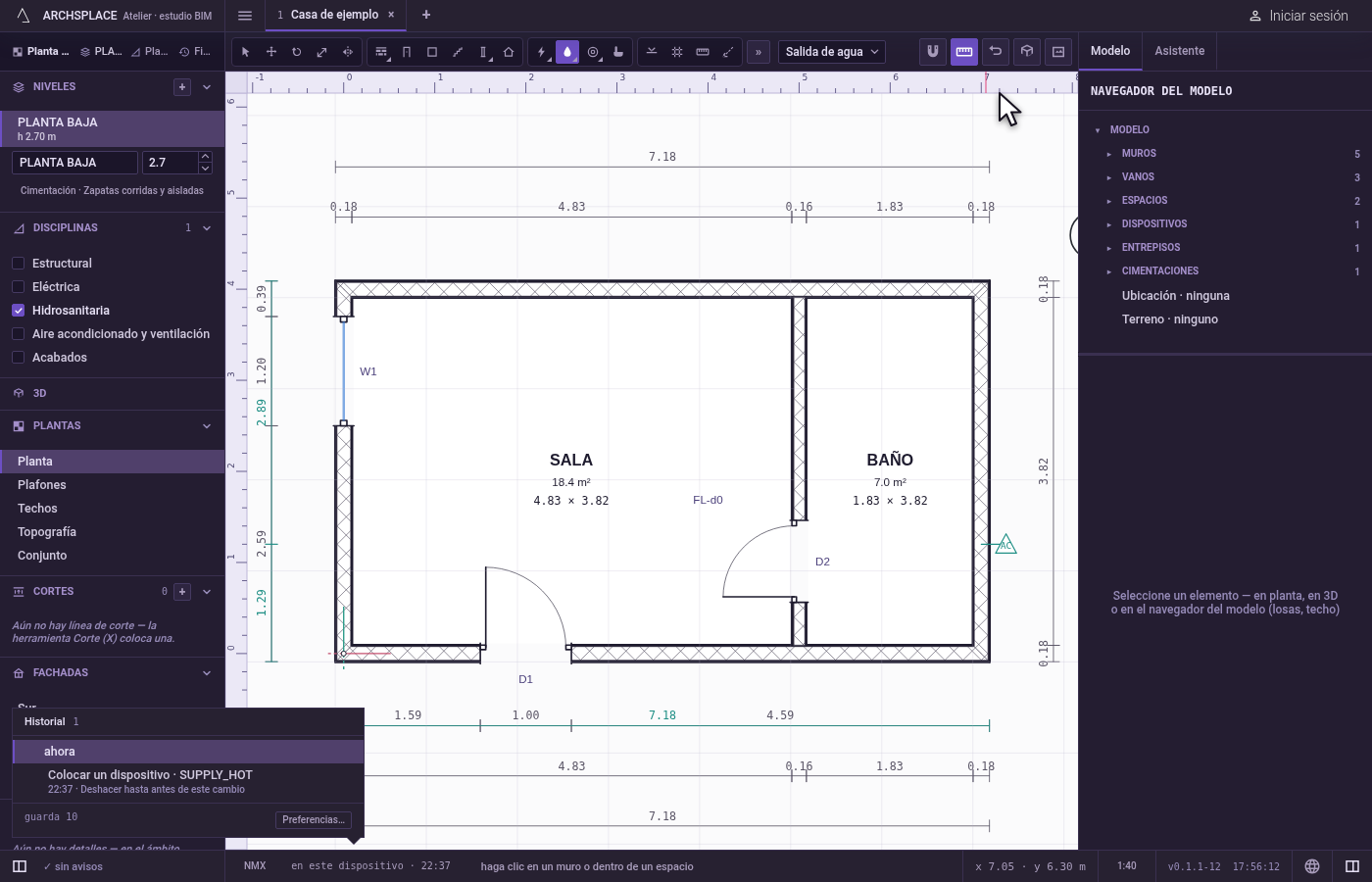

• Para colocar las salidas de agua y los desagües de un baño, una cocina o un cuarto de lavado.
• Para agregar una coladera en una regadera o una cochera.
• Para revisar la red que traza el estudio a medida que agrega salidas.

Un registro de dispositivo nuevo al final de la lista de dispositivos del proyecto, como un solo paso que un solo deshacer revierte: su tipo, y ya sea su muro, su distancia a lo largo de él y su cara, o su espacio y su punto en el piso, con la fase en la que dibuja la vista. Las tuberías, sus diámetros, sus pendientes y sus conexiones nunca se escriben: se calculan a partir de las salidas cada vez que se construye el proyecto.
