Recortar

Recortar corta una parte de una línea o de una curva en el editor de bocetos hasta las líneas que la cruzan, con un clic, con un recuadro arrastrado sobre varias partes o con un borde. Todas las demás líneas del dibujo cortan, salvo que usted haya seleccionado antes las líneas de corte.

Qué es

Recortar quita la parte de una línea que queda entre las líneas que la cruzan. Apunte a una línea y la parte entre los dos cruces más cercanos a cada lado del puntero se muestra en rojo; un clic la quita. Una parte en el extremo abierto de una línea va del último cruce a ese extremo. Un contorno cerrado cruzado dos veces conserva el resto como una sola línea abierta, y un círculo cortado entre dos cruces se vuelve el arco que queda, que sigue siendo un arco verdadero.

Recortar trabaja sobre las líneas como usted las dibujó: un rectángulo es una sola línea cerrada con cuatro lados, una cadena hecha con Línea es una sola línea. Todas las demás líneas del dibujo son aristas de corte, y también los lados de la misma línea que no están junto a la parte. Si selecciona algunas líneas antes de activar Recortar, solo esas cortan.

Cuándo usarlo

Para cortar un círculo o un rectángulo hasta una línea dibujada a través de él, y hacer un semicírculo o una muesca.
Para limpiar el sobrante donde dos líneas se cruzan más allá de una esquina.
Para formar un contorno a partir de varias formas encimadas.

Los pasos

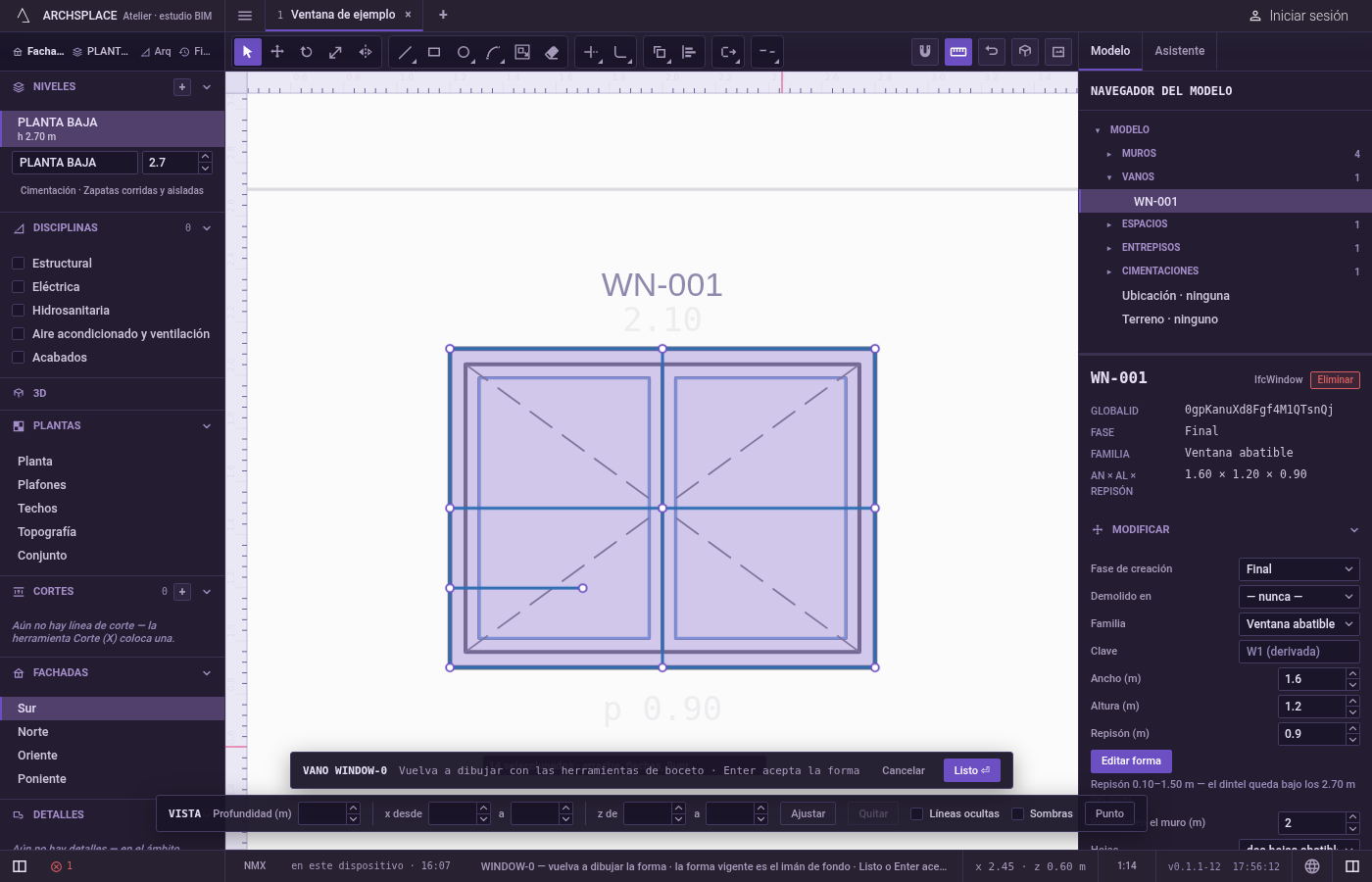

Elija las líneas de corte, si quiere. En el editor de bocetos (vea Seleccionar para las maneras de entrar), seleccione con Seleccionar las líneas que deben cortar. Sáltese este paso y todas las líneas cortan.
Active Recortar. Escriba T, o T y luego R, o haga clic en Recortar en la barra de herramientas del editor. La indicación junto al cursor dice qué va a hacer un clic.

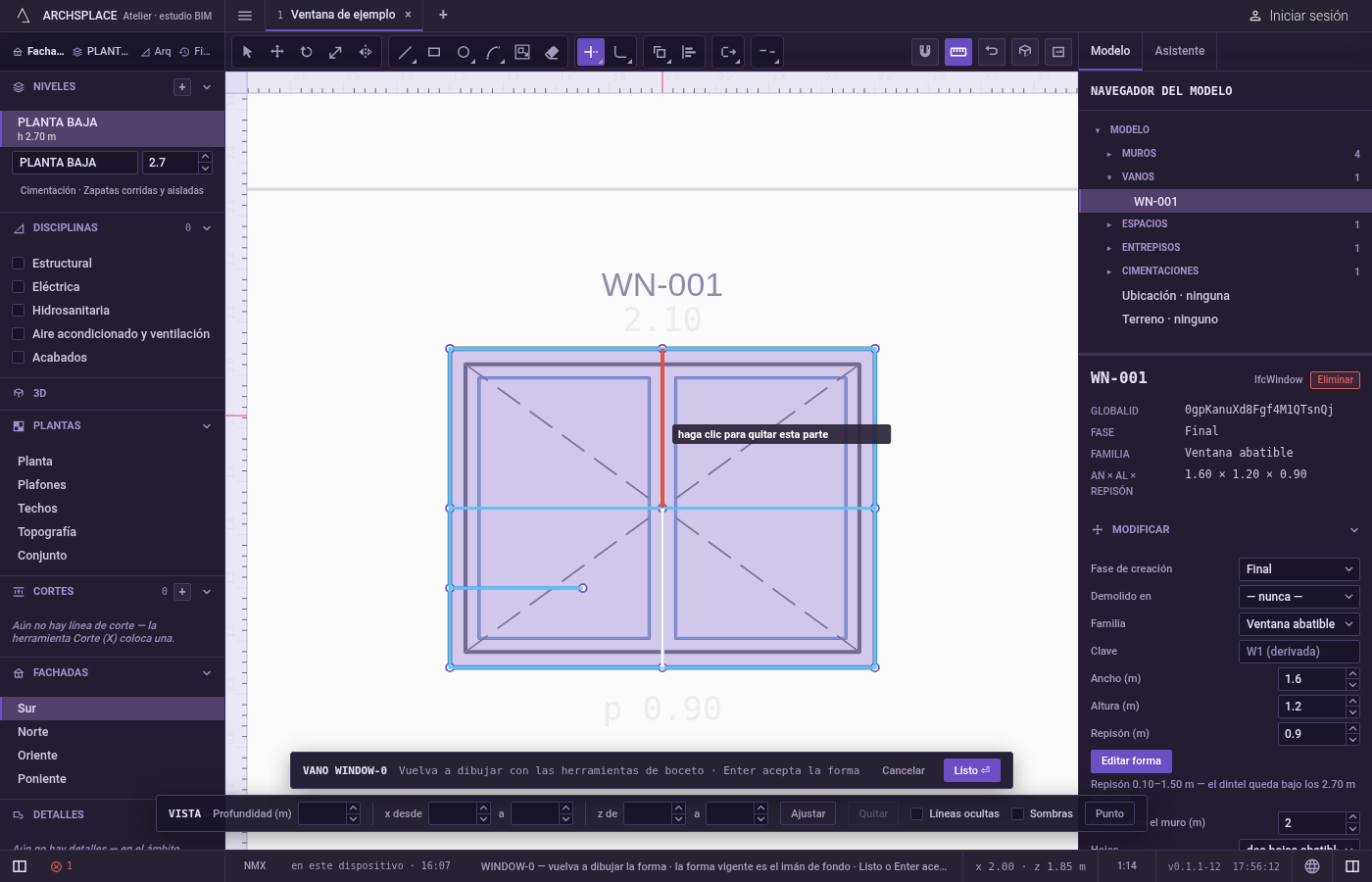

Apunte a la parte que va a quitar. La parte entre los cruces más cercanos se ilumina en rojo y la indicación dice haga clic para quitar esta parte. Recortar lee el puntero exactamente, sin imán, así que en un cruce obtiene la línea sobre la que está.

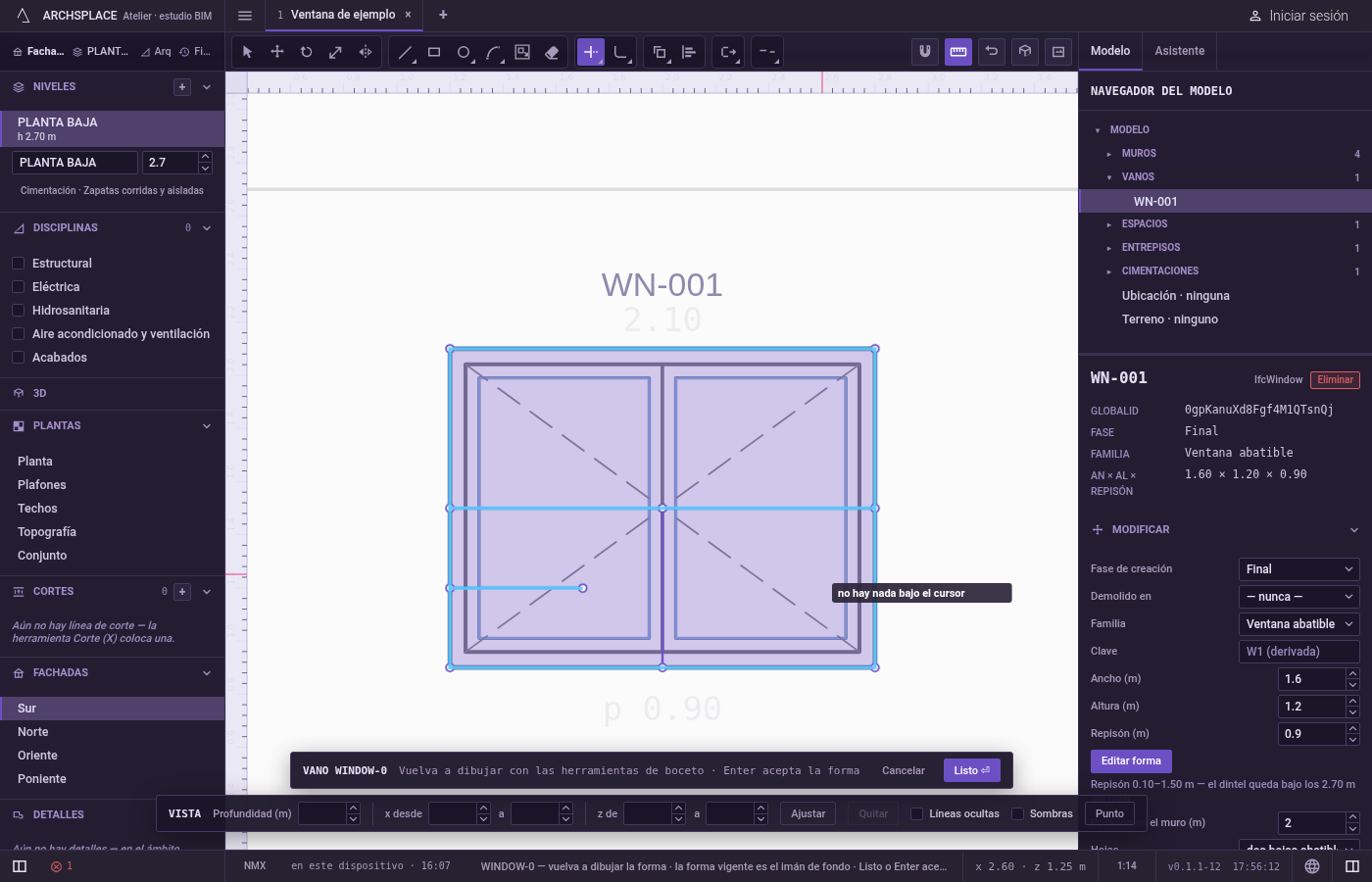

Haga clic. La parte desaparece, y Recortar sigue activa para la siguiente. Las líneas de corte que seleccionó siguen seleccionadas.

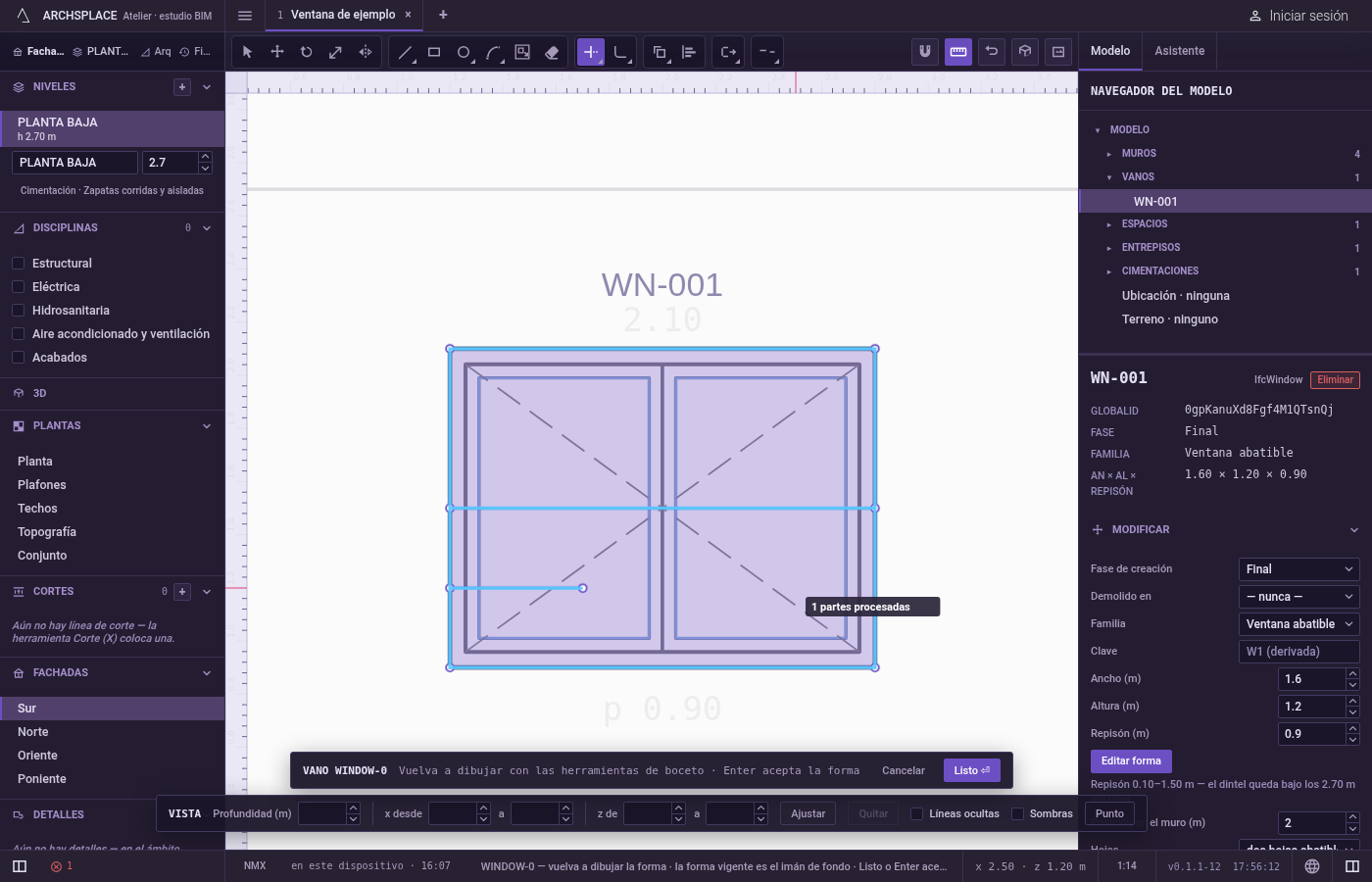

O arrastre un recuadro. Presione junto a las partes, arrastre sobre ellas en cualquier sentido y suelte. Mientras arrastra, cada parte que toca el recuadro se muestra en rojo; al soltar se recortan todas, y la indicación cuenta las partes hechas.

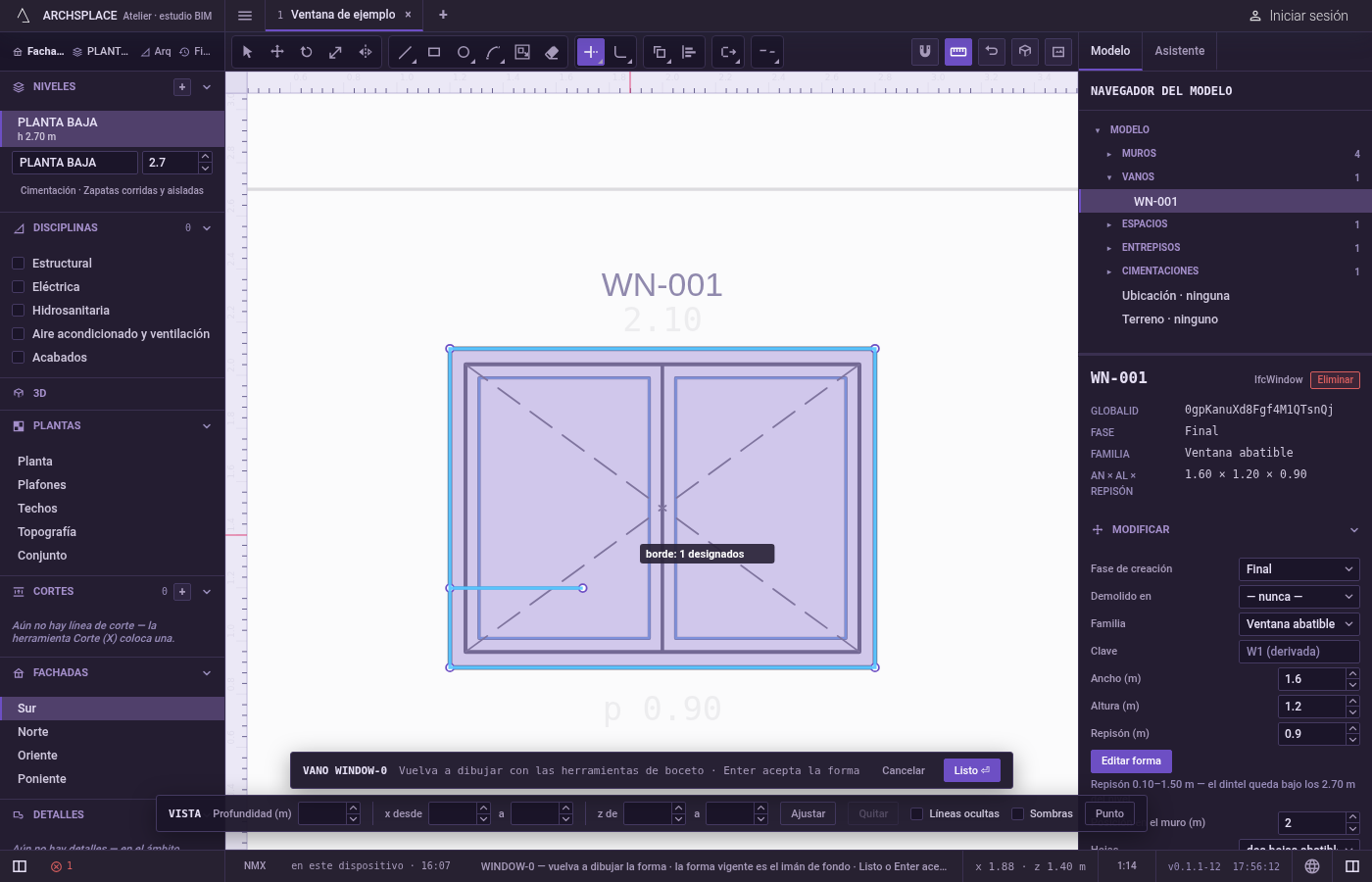

O trace un borde. Presione F, haga clic en los puntos de una línea que cruce las partes que va a quitar y presione Enter. Cada parte que cruza el borde se recorta. Esc descarta el borde.
Alargue en su lugar. Mantenga presionada Mayús mientras hace clic, arrastra un recuadro o traza un borde: la línea bajo el puntero se alarga hasta la siguiente línea, como lo hace Alargar. Esc o Espacio regresan a Seleccionar.

Qué rechaza

Un clic sobre nada. La indicación dice no hay nada bajo el cursor, y nada cambia.
Una línea que nada cruza. La indicación dice ningún borde corta esta línea. Un contorno cerrado necesita dos cruces. Dibuje primero una línea que la cruce, o bórrela completa con Borrar.
Un recuadro o un borde sobre nada que recortar. La indicación dice no hay nada que recortar bajo ese recuadro, o el borde no cruza nada.
La forma vigente como arista de corte. La forma atenuada detrás de su dibujo nunca corta. Dibuje una línea encima de ella para cortar contra ella.
Una línea seleccionada que no cruza. Con líneas de corte seleccionadas, solo ellas cortan. Una línea que ellas no cruzan no se puede recortar hasta que limpie la selección.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada recorte es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Lo que se conserva mantiene sus arcos verdaderos. Un círculo de radio 0.5 dibujado con Círculo, cruzado por una línea que pasa por su centro y recortado por debajo de ella, conserva sus dos cuartos de arco superiores; con la línea, encierran un medio disco:
