Cambio de plantilla

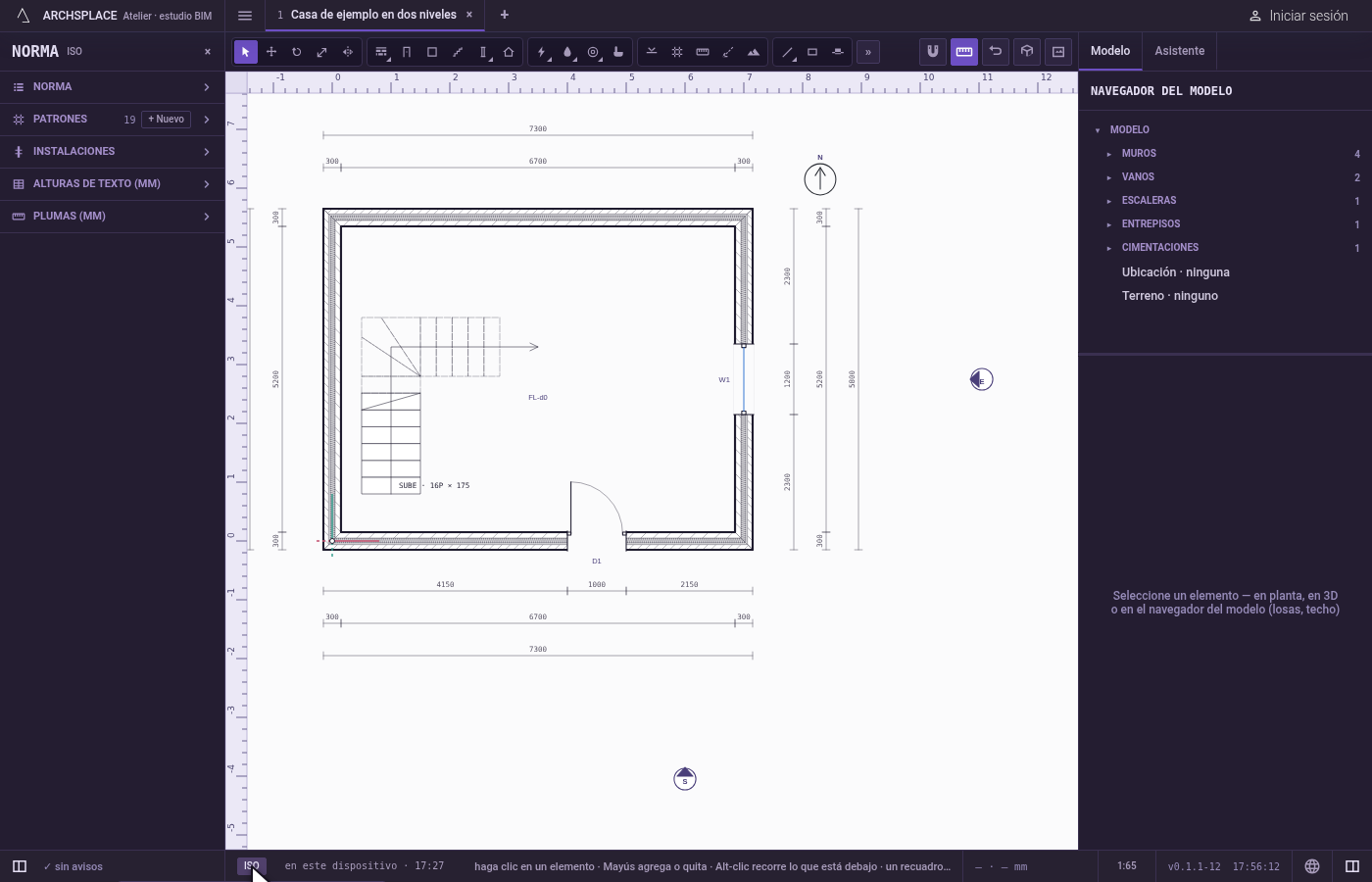

Un proyecto se diseña bajo una plantilla, la norma de dibujo de un país o la internacional, y puede cambiar a otra en cualquier momento. El cambio empieza en el panel de la norma, que se abre desde la clave de la norma en la barra de estado: elija otra norma en Diseñado bajo. El asistente también puede proponer un cambio, y pasa por el mismo cuadro de diálogo.

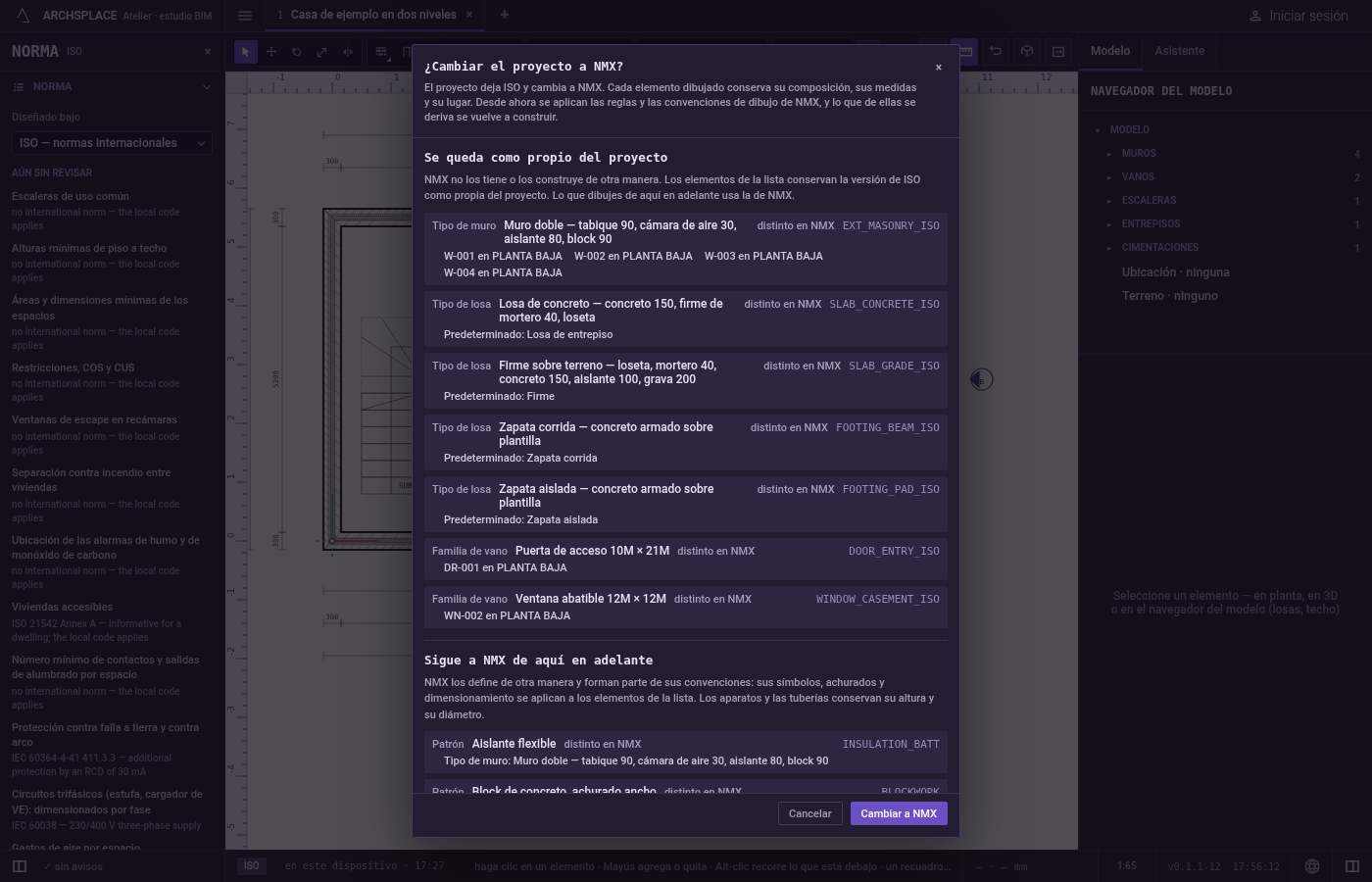

Antes de que cambie nada, un cuadro de diálogo pregunta ¿Cambiar el proyecto a y la nueva plantilla*?*. Debajo de su título dice que el proyecto deja la plantilla anterior por la nueva, que cada elemento que dibujó conserva su composición, su tamaño y su lugar, y que las reglas y las convenciones de dibujo de la nueva plantilla se aplican de aquí en adelante. Luego enlista, solo donde hay algo que enlistar:

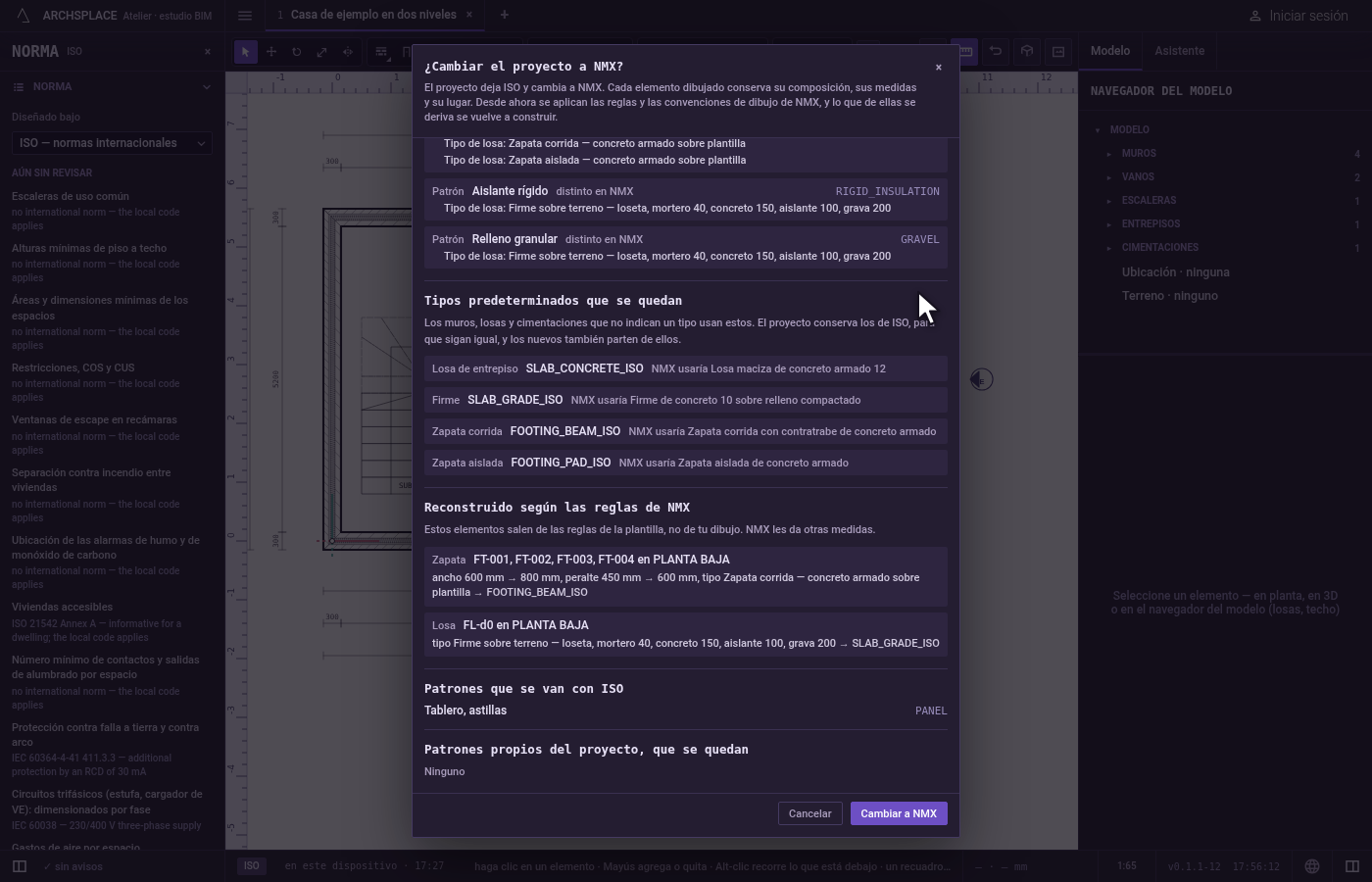

• Se queda como propio del proyecto: cada tipo de muro, tipo de losa, familia de vano, material, patrón, uso del espacio, etapa u otro registro que usa el proyecto y que la nueva plantilla no tiene, o construye de otra manera, marcado como no existe en o distinto en la nueva plantilla, con los elementos que lo usan. Conservan la versión de la plantilla anterior como propia del proyecto; lo que dibuje de aquí en adelante usa la de la nueva.
• Sigue a la nueva plantilla de aquí en adelante: los registros que la nueva plantilla define de otra manera como sus propias convenciones, sus símbolos, sus achurados y sus dimensiones, con los elementos a los que se aplican. Los dispositivos y las tuberías conservan la altura y el tamaño que tienen.
• Tipos predeterminados que se quedan: el muro exterior, el muro interior, la losa de entrepiso, el firme, la zapata corrida y la zapata aislada que usan los elementos que no indican ningún tipo. El proyecto conserva los de la plantilla anterior, así que esos elementos quedan como están; cada renglón dice qué usaría en su lugar la nueva plantilla.
• Rechazado bajo la nueva plantilla: los elementos que rechazan sus propias reglas. Dejan de construirse, se quedan en el archivo, y vuelven en cuanto cumplen la regla.
• Reconstruido según las reglas de la nueva plantilla: lo que sale de las reglas y no de su dibujo, como el peralte del escalón de una escalera, el espesor de una losa o el ancho y el peralte de una zapata, cada uno con su valor antes y después.
• Los patrones que se van con la plantilla anterior, y los patrones propios del proyecto, que se quedan.

Cuando no se pierde nada, el cuadro de diálogo lo dice en un renglón: todo lo que usa el proyecto es igual en la nueva plantilla.

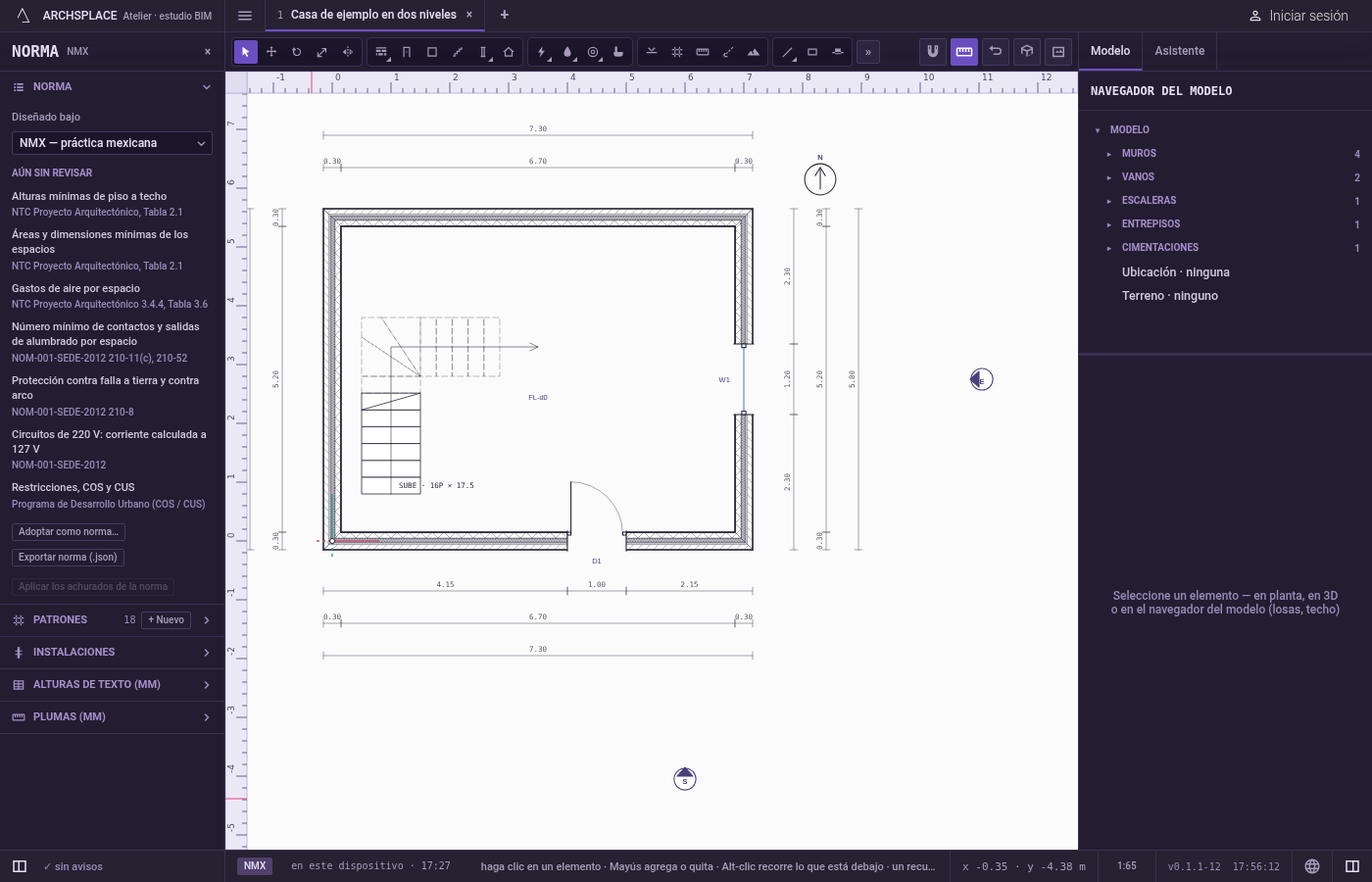

Cambiar a y la nueva plantilla aplica el cambio; Cancelar no cambia nada.

• Para un proyecto que empezó con la plantilla internacional y ahora se construye en un país con plantilla propia.
• Para un proyecto que se mudó a otro país, y se dibujará según su práctica.
• Para revisar en qué se convertiría un proyecto bajo otra norma, antes de decidir.

Un solo cambio. standard nombra la nueva plantilla; una norma de su biblioteca también se integra como standardTemplate. Cada registro que se queda como propio del proyecto se escribe en los catálogos propios del proyecto (wallTypes, slabTypes, patterns, openingFamilies, deviceKinds, fixtureKinds, pipeSystems), marcado con la plantilla de la que vino. Un tipo que la nueva plantilla construye de otra manera se copia con un id nuevo que agrega la clave de la plantilla anterior, y los elementos que lo usan pasan a apuntar a la copia. Los tipos predeterminados que se quedan se escriben como los defaults propios del proyecto, y las palabras que le faltan a la nueva plantilla se suman a los vocabularies del proyecto. Nada de lo que dibujó se mueve ni cambia de tamaño.
