Descomponer
Descomponer separa los rectángulos, los contornos y las cadenas seleccionados del editor de bocetos en sus segmentos, cada uno una línea propia con sus dos extremos. Los arcos siguen siendo arcos, y nada se mueve.
Qué es
Las herramientas de este grupo trabajan sobre las líneas como usted las dibujó: un rectángulo es una sola línea cerrada de cuatro lados, una cadena hecha con Línea o Polilínea es una sola línea de muchos. Descomponer separa una línea así en sus segmentos, cada uno una línea propia, exactamente en el mismo lugar. Un segmento recto sigue recto y un arco sigue siendo el mismo arco. Una línea que ya es un solo segmento no tiene nada que separar y se queda como está.
Cuándo usarlo
- Antes de trabajar sobre un lado de un rectángulo o de un contorno: alargarlo, cambiar su longitud, copiarlo solo o empalmarlo con otra línea.
- Antes de quitar completo un solo lado de una cadena.
Los pasos

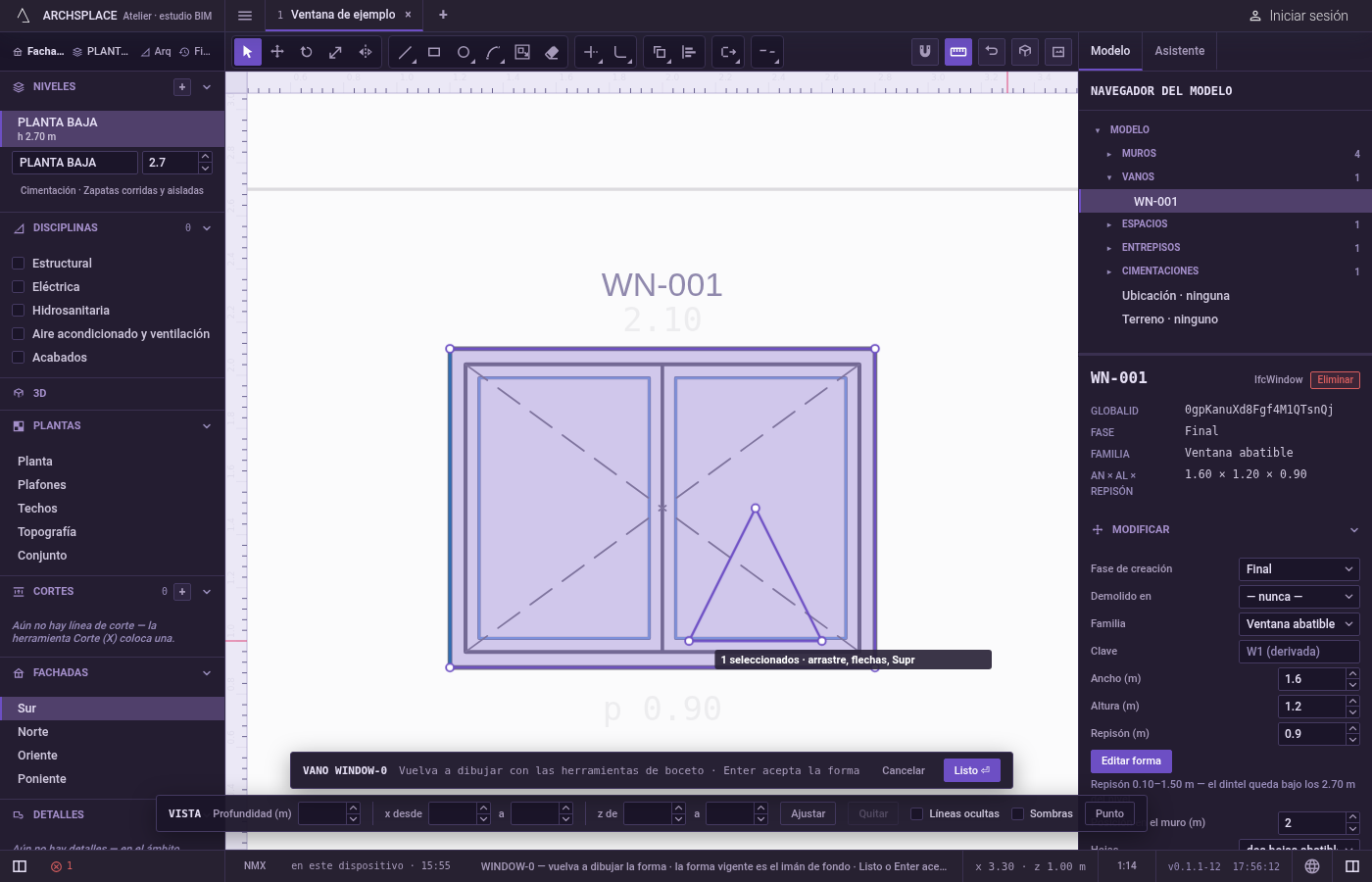

Elija lo que va a descomponer. En el editor de bocetos (vea Seleccionar para las maneras de entrar), seleccione los contornos con Seleccionar. Seleccionar un lado de un rectángulo basta para tomar todo el rectángulo.

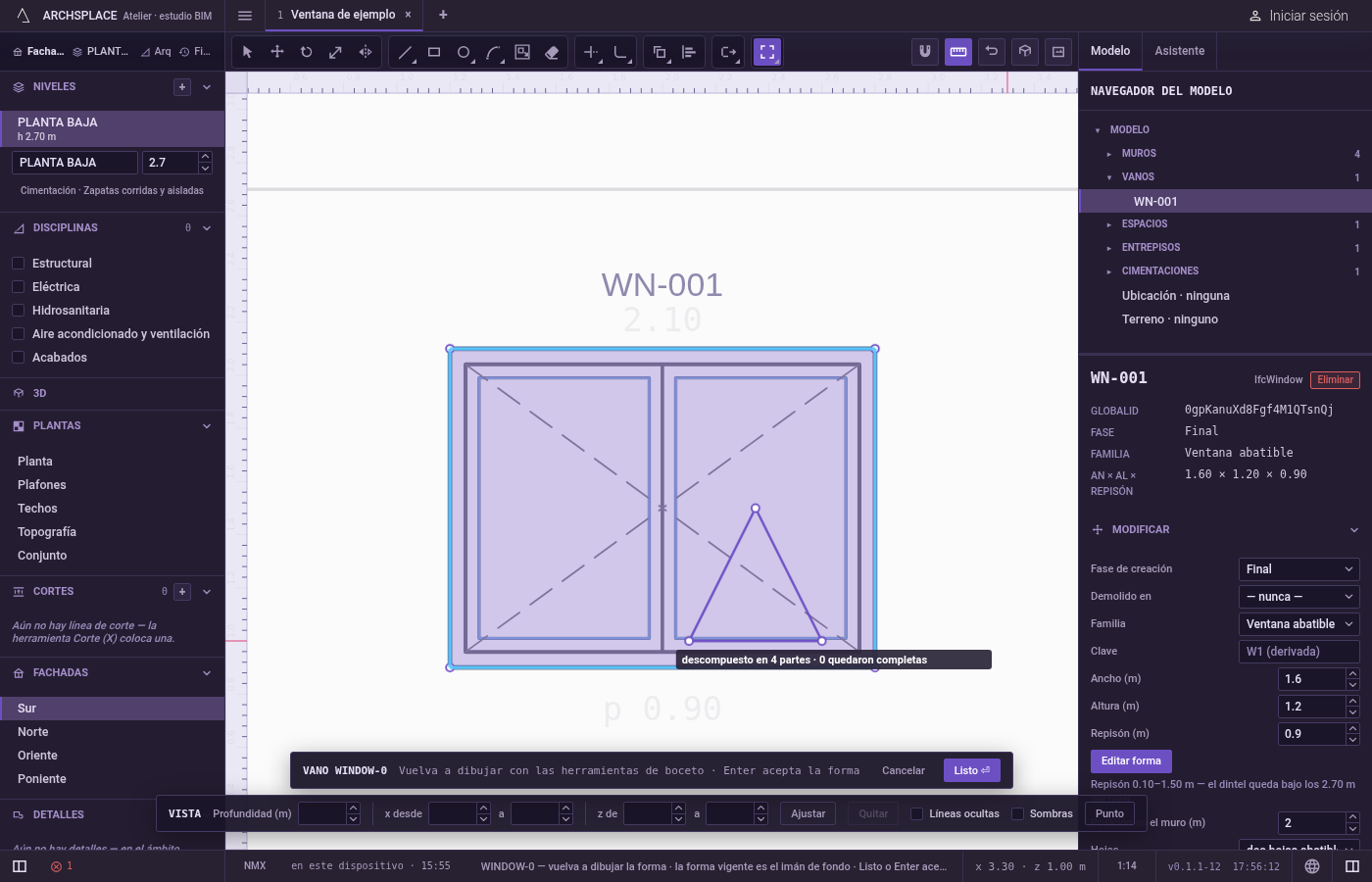

Active Descomponer. Presione
X, o haga clic en Descomponer en la barra de herramientas del editor. Con algo seleccionado, Descomponer actúa de inmediato: la indicación dice cuántas partes hizo y cuántas líneas se quedaron completas. Las partes quedan seleccionadas.

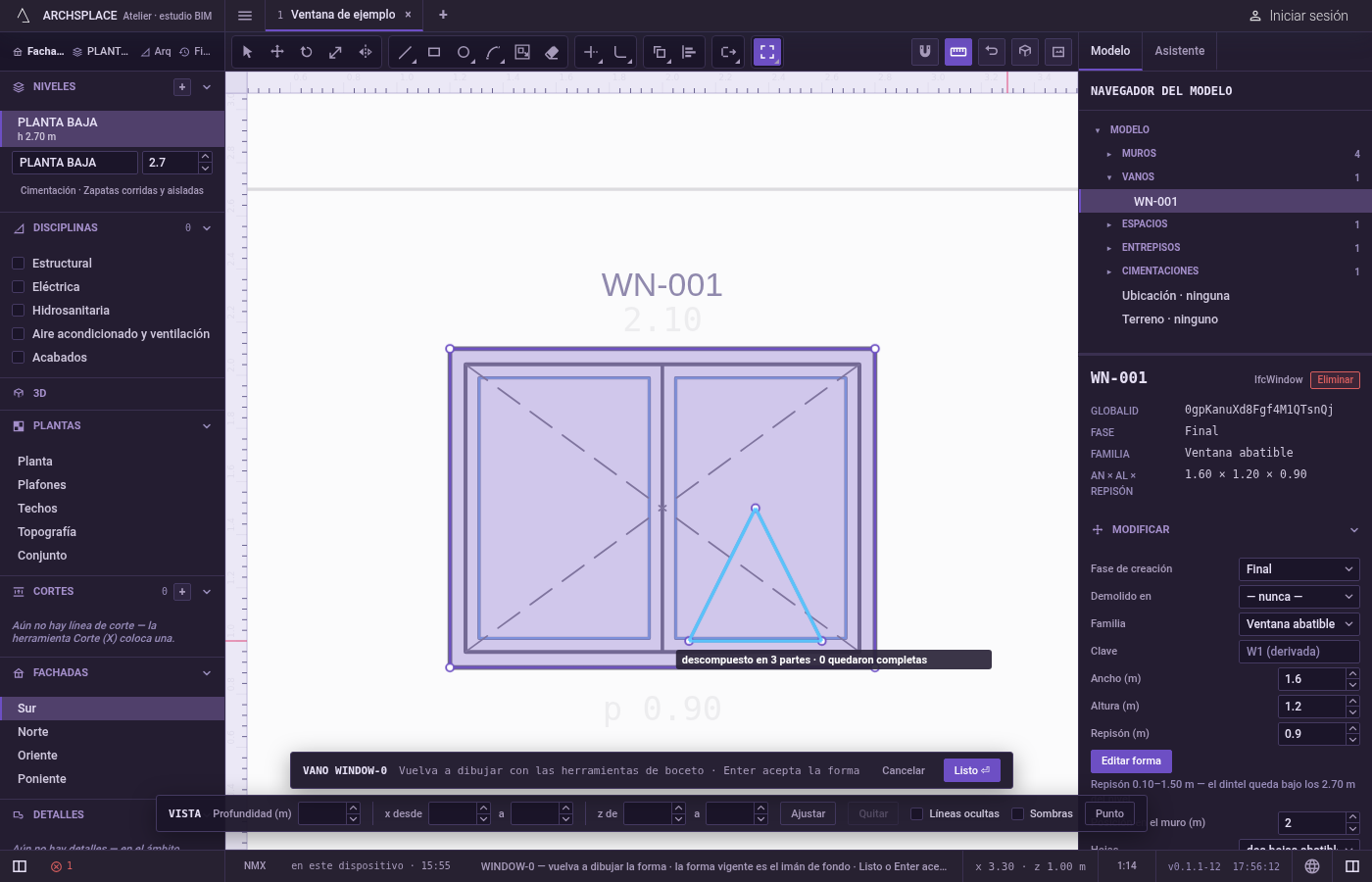

O designe las líneas después de activarla. Sin nada seleccionado, la indicación le pide designar objetos. Haga clic en líneas para agregarlas,
Mayúsy un clic para sacar una, arrastre un recuadro hacia la derecha para las líneas que quedan completamente dentro o hacia la izquierda para todas las líneas que toca, o presioneFpara un borde. PresioneEnterpara descomponerlas.

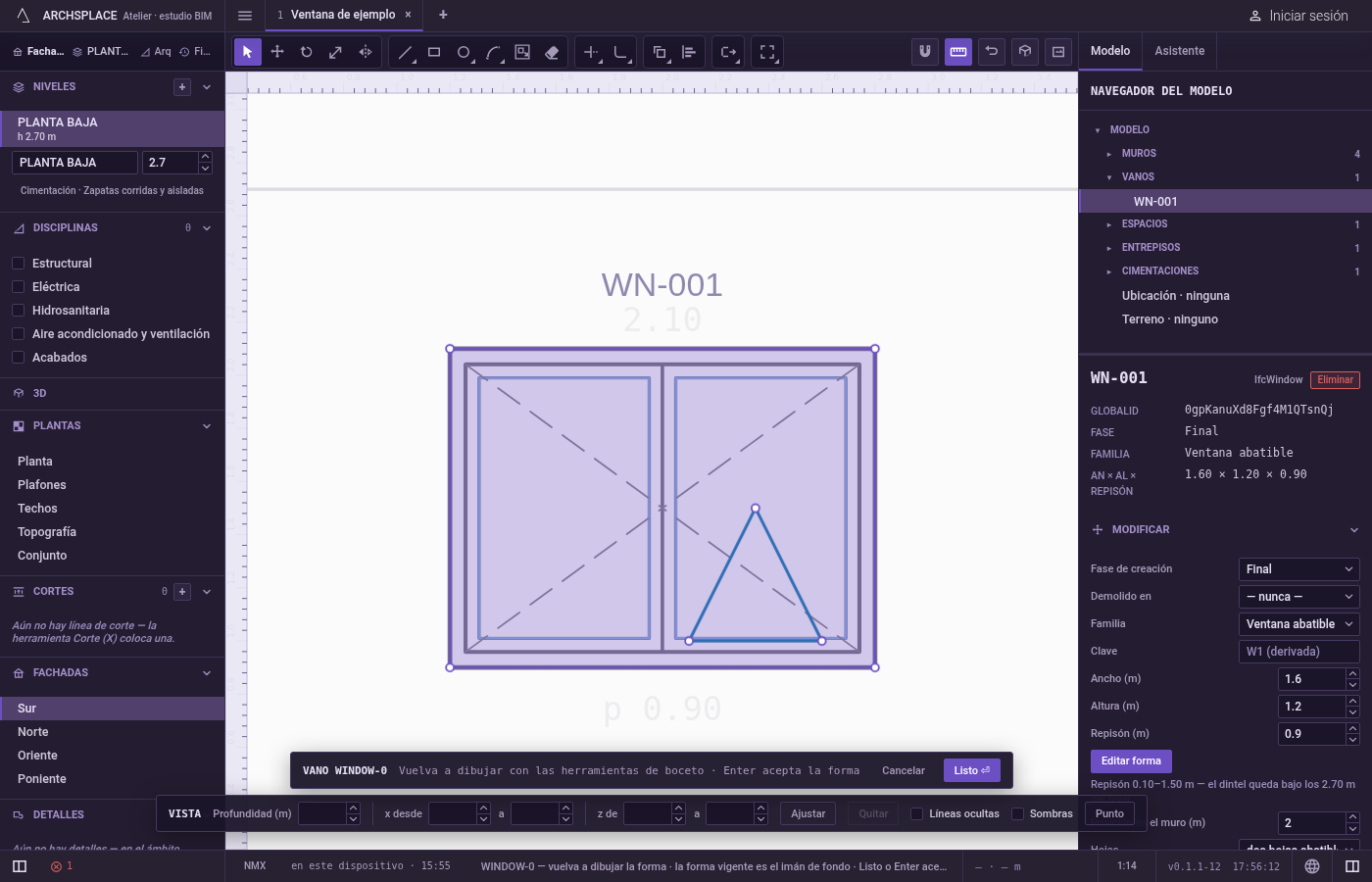

Continúe.
Escregresa a Seleccionar.
Qué rechaza
- Un segmento solo. Una sola línea recta o un solo arco no tienen partes. Cuando nada de lo elegido se puede separar, la indicación dice que no hay nada que descomponer.
- Círculos de dos mitades. Un círculo dibujado con Círculo por 2 puntos o Círculo por 3 puntos se queda completo y se cuenta. Un círculo dibujado con Círculo son cuatro cuartos de arco y sí se descompone en ellos.
- Descomponer sin nada designado.
Entersin ninguna línea designada vuelve a pedir que designe objetos.
Qué escribe en el contrato
Nada hasta que presiona Listo. Descomponer es un paso dentro del editor, y Ctrl+Z lo revierte. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.
Descomponer cambia la manera en que se guardan las líneas en el editor, no el área que encierran: el contorno que se entrega al presionar Listo es el mismo antes y después.
Preguntas frecuentes
¿Para qué descompondría un rectángulo?
Un rectángulo es una sola línea cerrada sin extremos. Descompuesto, sus cuatro lados son líneas separadas, así que puede alargar, cambiar de longitud, copiar o empalmar un lado contra otras líneas.
¿Descomponer cambia la forma que se entrega al presionar Listo?
No. Los segmentos se quedan exactamente donde estaban, así que encierran la misma área.
¿Por qué mi círculo se queda completo?
Un círculo dibujado con Círculo por 2 puntos o Círculo por 3 puntos está hecho de dos mitades y cuenta como si no tuviera partes. Un círculo dibujado con Círculo son cuatro cuartos de arco y se descompone en ellos.
