BocetoCDen el estudio

Círculo por 2 puntos

Círculo por 2 puntos dibuja un círculo completo en el editor de bocetos cuyo diámetro va entre los dos puntos en los que hace clic. Ajusta un círculo exactamente entre dos puntos existentes, como los dos lados de un vano.

Qué es

Círculo por 2 puntos dibuja un círculo completo a partir de los dos extremos de uno de sus diámetros. Su centro queda a la mitad entre ellos y su radio es la mitad de su distancia. Es la manera más rápida de ajustar un círculo exactamente entre dos puntos que ya existen, como dos esquinas ajustadas.

El círculo se guarda como dos semicírculos que se juntan en sus puntos más a la izquierda y más a la derecha, sin importar la dirección del diámetro que marcó.

Cuándo usarlo

Para ajustar una ventana redonda o un óculo exactamente entre dos puntos de la forma vigente.
Para dibujar un círculo cuyo diámetro conoce por dos esquinas y no por su centro.

Los pasos

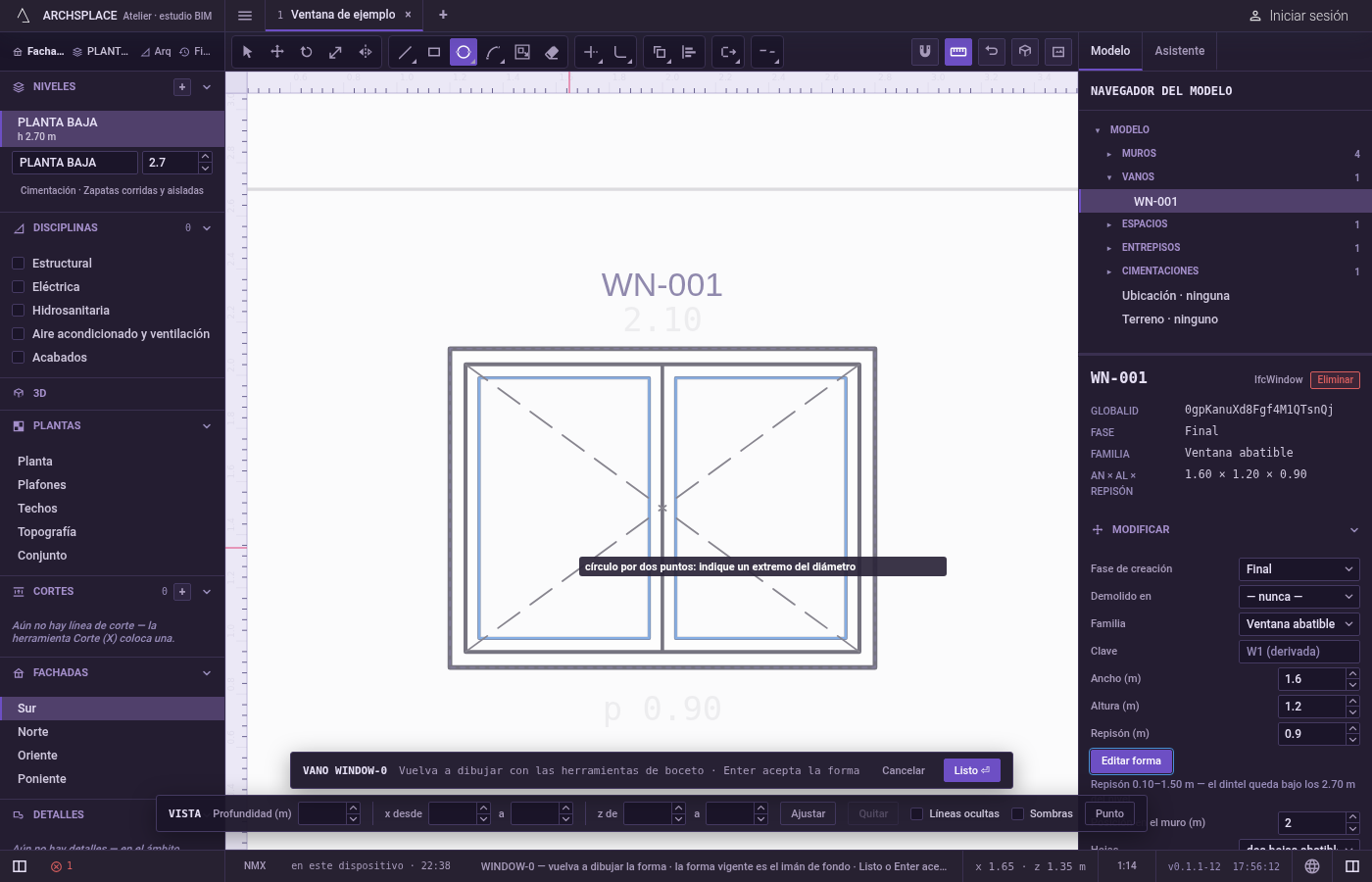

Active Círculo por 2 puntos. En el editor de bocetos (vea Seleccionar para las maneras de entrar), escriba C y luego D rápidamente, o haga clic en Círculo por 2 puntos en la barra de herramientas del editor. La indicación junto al cursor dice círculo por dos puntos: indique un extremo del diámetro.

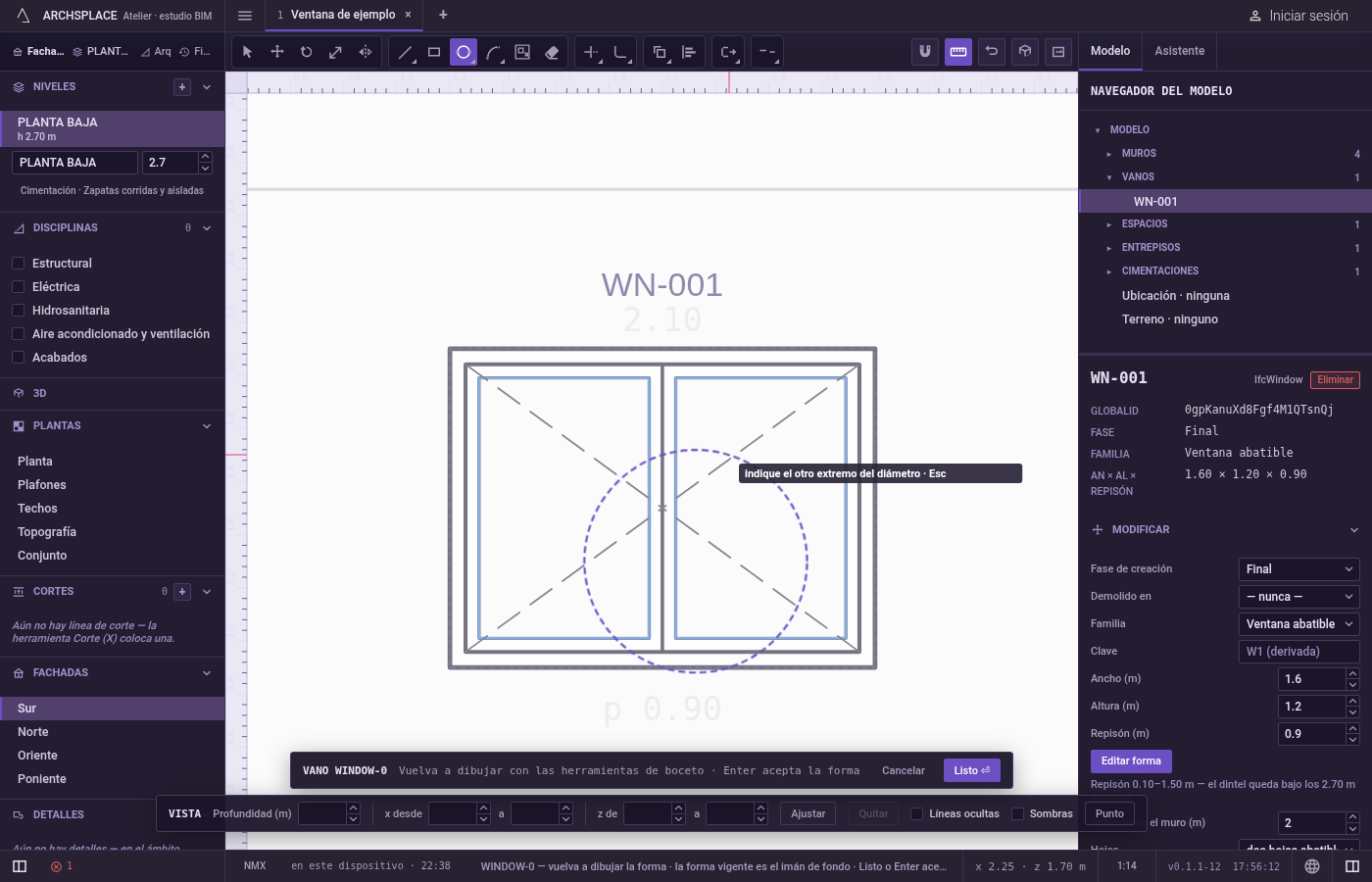

Haga clic en un extremo del diámetro. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista. También lo puede escribir como x;y desde el origen del editor, el centro del vano a nivel de piso o el origen de la planta.
Haga clic en el otro extremo. El círculo sigue al puntero. Haga clic para dibujarlo, o escriba el otro extremo como un punto y presione Enter: @0.8;0 desde el primer extremo, o @0.8<90 para una distancia con un ángulo en grados. Las coordenadas van en las unidades del proyecto.

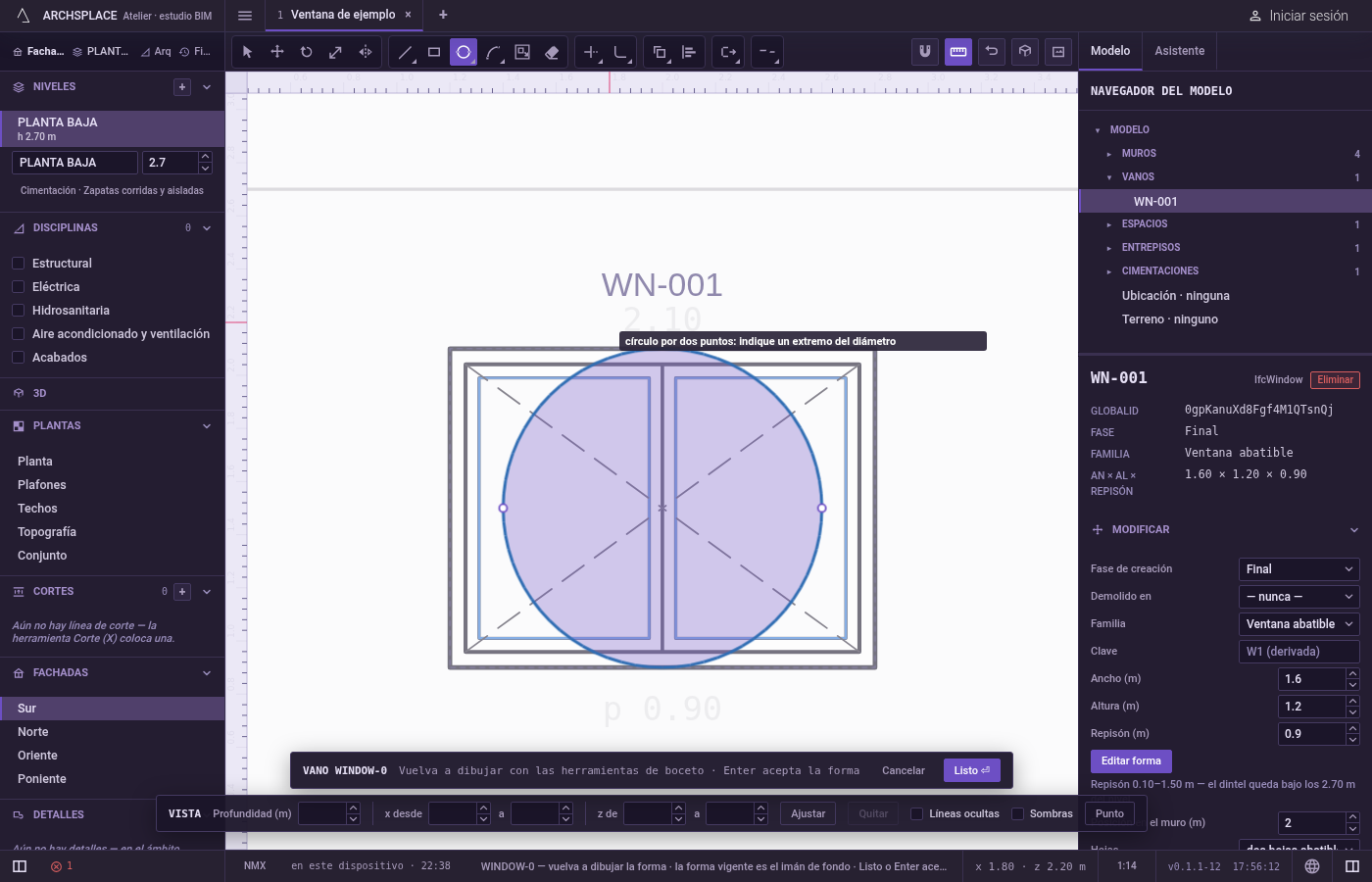

Continúe. El círculo se dibuja y queda seleccionado, y la herramienta espera el siguiente. Esc descarta el primer extremo y luego regresa a Seleccionar.

Qué rechaza

Dos extremos en el mismo punto. Un círculo sin tamaño se rechaza: ese punto no forma ninguna figura.
Un número solo. Una longitud escrita sola no se toma; escriba el segundo extremo como un punto.
Ajustar sus esquinas a sus extremos. Los dos puntos guardados del círculo siempre son sus puntos más a la izquierda y más a la derecha, no necesariamente los dos puntos que marcó. Sus puntos siguen quedando exactamente sobre el círculo.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada círculo es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Un círculo solo se vuelve dos puntos, cada uno con una flecha de 1, el tercer número que hace del lado al siguiente punto una media circunferencia. Una ventana redonda de 80 centímetros de diámetro, centrada a 1.5 metros de altura:

Relacionado

Preguntas frecuentes

¿Cómo ajusto una ventana redonda exactamente entre las dos jambas de un vano?

Presione C y luego D rápidamente, haga clic en el punto de una jamba y luego en el de la otra. El diámetro del círculo va entre ellos.

¿Puedo escribir el diámetro?

No como un número solo. Escriba el segundo extremo como un punto: @0.8;0 para un diámetro de 0.8 a lo ancho, o @0.8<90 para uno hacia arriba, y presione Enter.

¿Cómo se guarda en comparación con un círculo dibujado con Círculo?

Como dos semicírculos que se juntan en sus puntos izquierdo y derecho, mientras que Círculo guarda cuatro cuartos de arco. Ambos son círculos verdaderos.
