Copiar

Copiar coloca copias de las líneas seleccionadas en el editor de bocetos a partir de un punto base, una por clic o por distancia escrita, una y otra vez hasta que sale de la herramienta. Los originales se quedan donde están.

Qué es

Copiar repite lo que usted seleccionó en el editor de bocetos en lugares nuevos, cada copia desplazada el paso que va de un punto base a donde hace clic. El punto base se queda fijo, así que puede soltar tantas copias como quiera, cada una medida desde ese mismo punto base. Los originales no se mueven.

Copiar trabaja sobre las líneas como usted las dibujó: seleccionar un lado de un rectángulo copia todo el rectángulo, y una cadena hecha con Línea se copia completa.

Cuándo usarlo

Para repetir una forma en lugares elegidos, como una serie de incrustaciones iguales en un área de piso.
Para dibujar un segundo contorno a una distancia exacta del primero.

Los pasos

Elija lo que va a copiar. En el editor de bocetos (vea Seleccionar para las maneras de entrar), seleccione primero las líneas con Seleccionar, o active Copiar y desígnelas después.

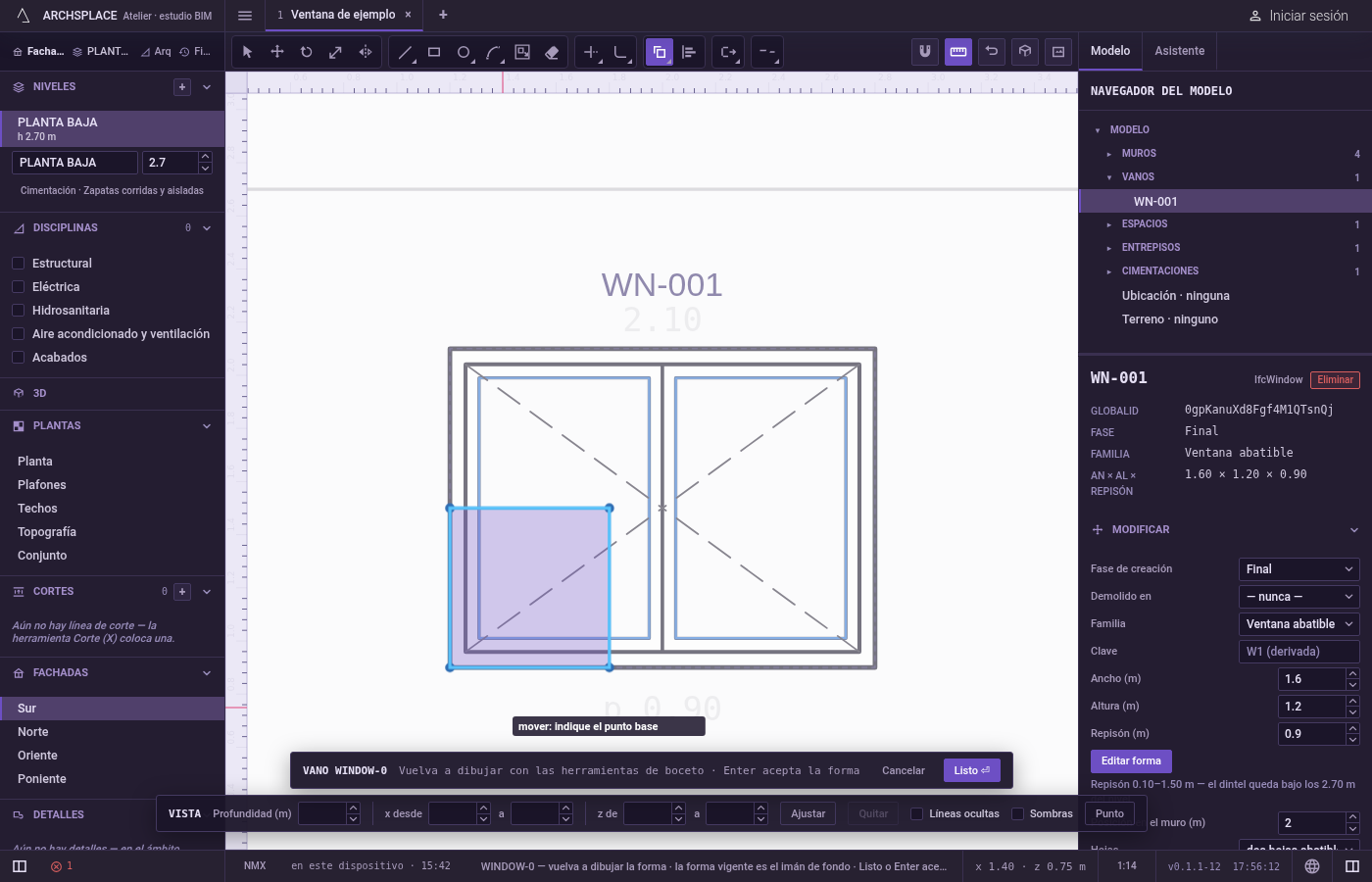

Active Copiar. Escriba C y luego O rápidamente, o C y luego P, o haga clic en Copiar en la barra de herramientas del editor.
Designe las líneas, si no hay ninguna seleccionada. La indicación le pide designar objetos. Haga clic en una línea para agregarla, Mayús y un clic para sacarla. Arrastre un recuadro hacia la derecha para tomar las líneas que quedan completamente dentro, o hacia la izquierda para tomar todas las líneas que toca. Presione F para trazar un borde y tomar las líneas que cruza, o Ctrl+A para tomar todas las líneas. Presione Enter cuando termine.

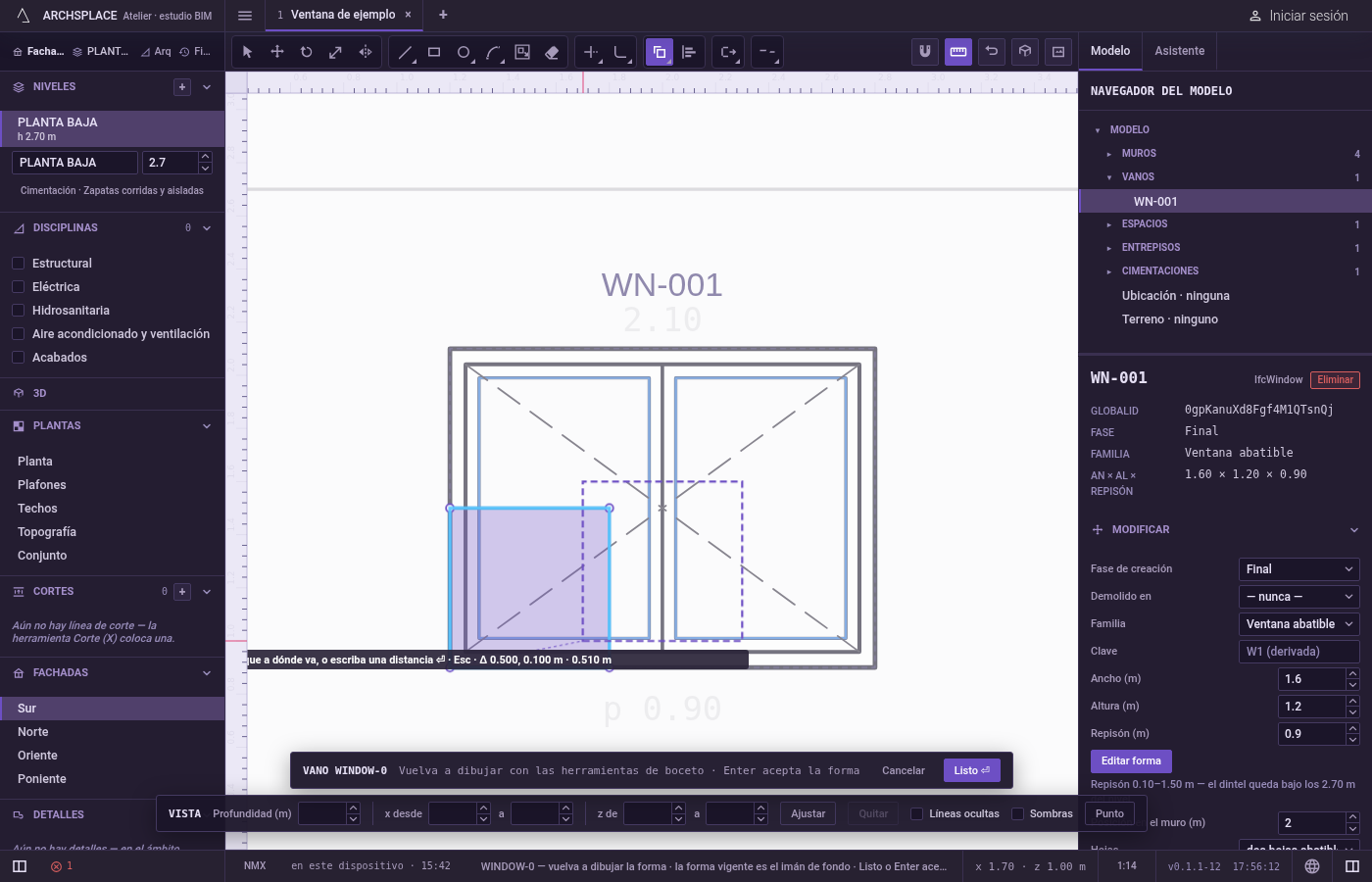

Designe el punto base. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista.

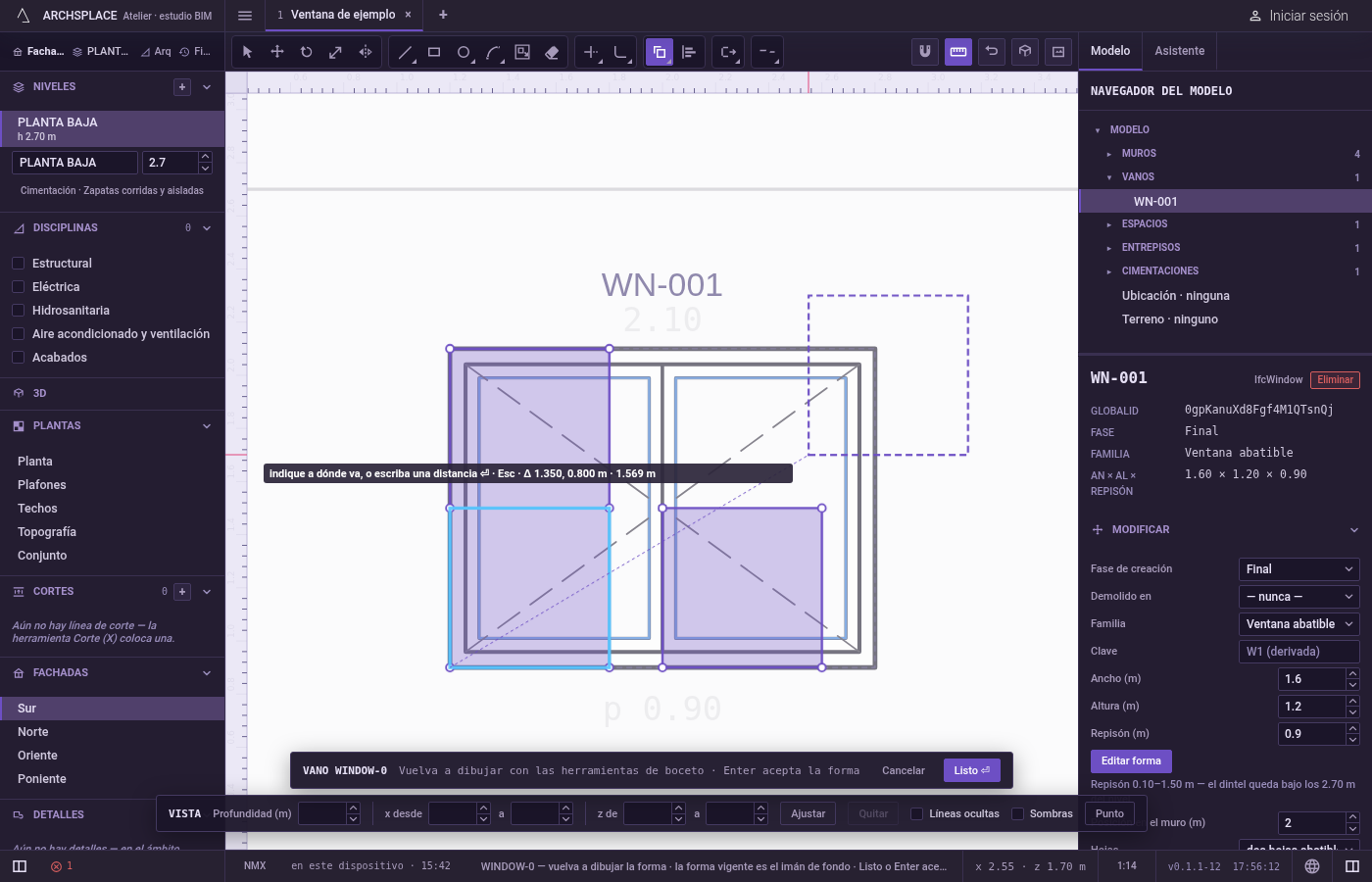

Suelte las copias. Una copia sigue al puntero y la indicación muestra el paso horizontal, el paso vertical y la distancia. Cada clic suelta una, y la siguiente copia queda lista. Para un lugar exacto, apunte en la dirección que quiere, escriba una distancia y presione Enter; o escriba un punto en las unidades del proyecto: x;y desde el origen del editor (el centro del vano a nivel de piso, o el origen de la planta), @dx;dy desde el punto base, d<a una distancia con un ángulo en grados desde el origen, @d<a lo mismo desde el punto base.

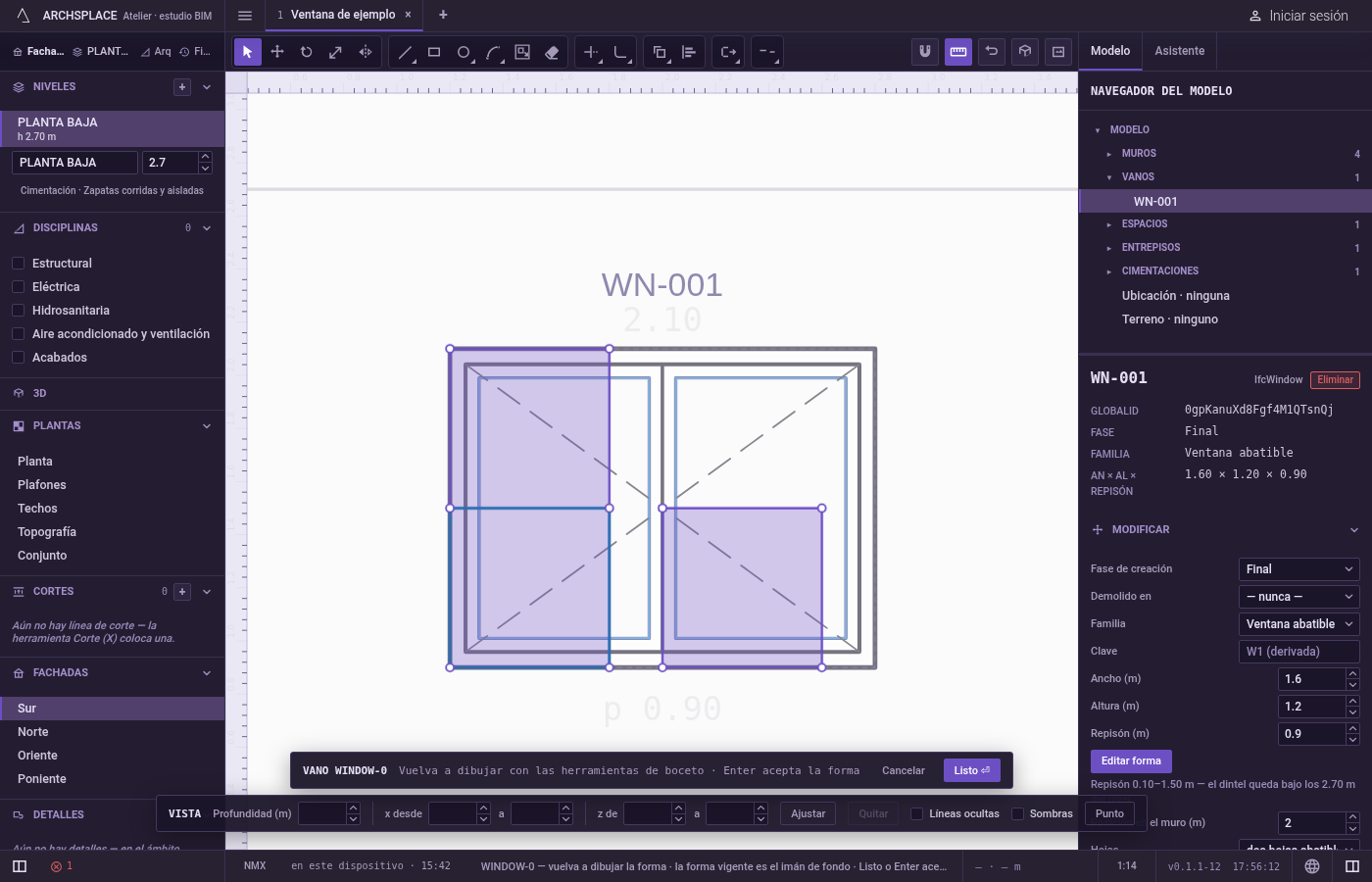

Deténgase. Esc descarta el punto base; presionada otra vez, o Espacio, regresa a Seleccionar. Después del punto base, C cambia entre copiar y mover: mientras mueve, los originales mismos van al lugar donde hace clic.

Qué rechaza

Copiar sin nada seleccionado. Hasta que haya al menos una línea designada, Enter vuelve a pedir que designe objetos, y una distancia escrita no se toma.
Un clic sobre nada al seleccionar. No se agrega ninguna línea; la herramienta sigue pidiendo.
Una parte de una línea. Una copia siempre es una línea completa como se dibujó. Para copiar un solo lado de un contorno, descomponga primero el contorno.
La forma vigente. La forma atenuada detrás de su dibujo no se puede designar ni copiar. Use Desfase para tomar una copia paralela de ella.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada copia es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Listo toma exactamente un contorno. Las copias que quedan separadas del original encierran contornos separados y se rechazan como varios; las copias solo dan un resultado válido cuando sus líneas se cruzan o se juntan de modo que cierran un solo contorno.

Relacionado

Preguntas frecuentes

¿Cómo hago tres copias separadas 50 centímetros?

Seleccione las líneas, presione C y luego O, haga clic en un punto base, apunte en la dirección que quiere y escriba 0.5, Enter, luego 1, Enter, luego 1.5, Enter. Cada distancia se mide desde el punto base.

¿Copiar copia solo la línea en la que hice clic o toda la forma?

Toda la línea como usted la dibujó: un rectángulo se copia completo aunque haya seleccionado uno de sus lados.

¿Cómo dejo de copiar?

Presione Esc para descartar el punto base, y luego Esc otra vez, o Espacio, para regresar a Seleccionar.
