Empalme

Empalme redondea la esquina entre dos líneas o arcos en el editor de bocetos con un arco del radio que usted escribe, y corta ambos hasta donde los toca el arco. Con un radio de cero hace una esquina viva limpia, y con líneas seleccionadas, Enter redondea todas sus esquinas.

Qué es

Empalme une dos líneas, dos arcos, o una línea y un arco con un arco de un radio dado que toca a ambos. Cada uno de los dos se corta, o se alarga, hasta el punto donde lo toca el arco, y el lado que se conserva es el lado donde usted lo designó. Con un radio de cero, los dos simplemente se juntan en una esquina viva, lo que también ordena dos líneas que se pasan o se quedan cortas entre sí.

Empalme trabaja sobre las líneas como usted las dibujó. Dos lados vecinos de un mismo contorno, como dos lados de un rectángulo, reciben su esquina reemplazada en su lugar. Dos líneas abiertas separadas se unen por sus propios extremos, y el arco entre ellas se agrega como una línea propia.

Cuándo usarlo

Para redondear las esquinas de una ventana o una puerta, o las esquinas de un área de patrón.
Para cerrar limpiamente una esquina entre dos líneas que no llegan a juntarse, con un radio de cero.

Los pasos

Active Empalme. En el editor de bocetos (vea Seleccionar para las maneras de entrar), presione F o haga clic en Empalme en la barra de herramientas del editor. La indicación junto al cursor le indica que redondee una esquina entre dos líneas o arcos, que escriba el radio, que Mayús la hace viva y que T activa o desactiva el recorte.
Escriba el radio. Escríbalo en las unidades del proyecto y presione Enter. El radio es cero cada vez que activa Empalme y se queda como lo definió para todas las esquinas hasta que sale de la herramienta. Puede volver a escribirlo en cualquier paso.

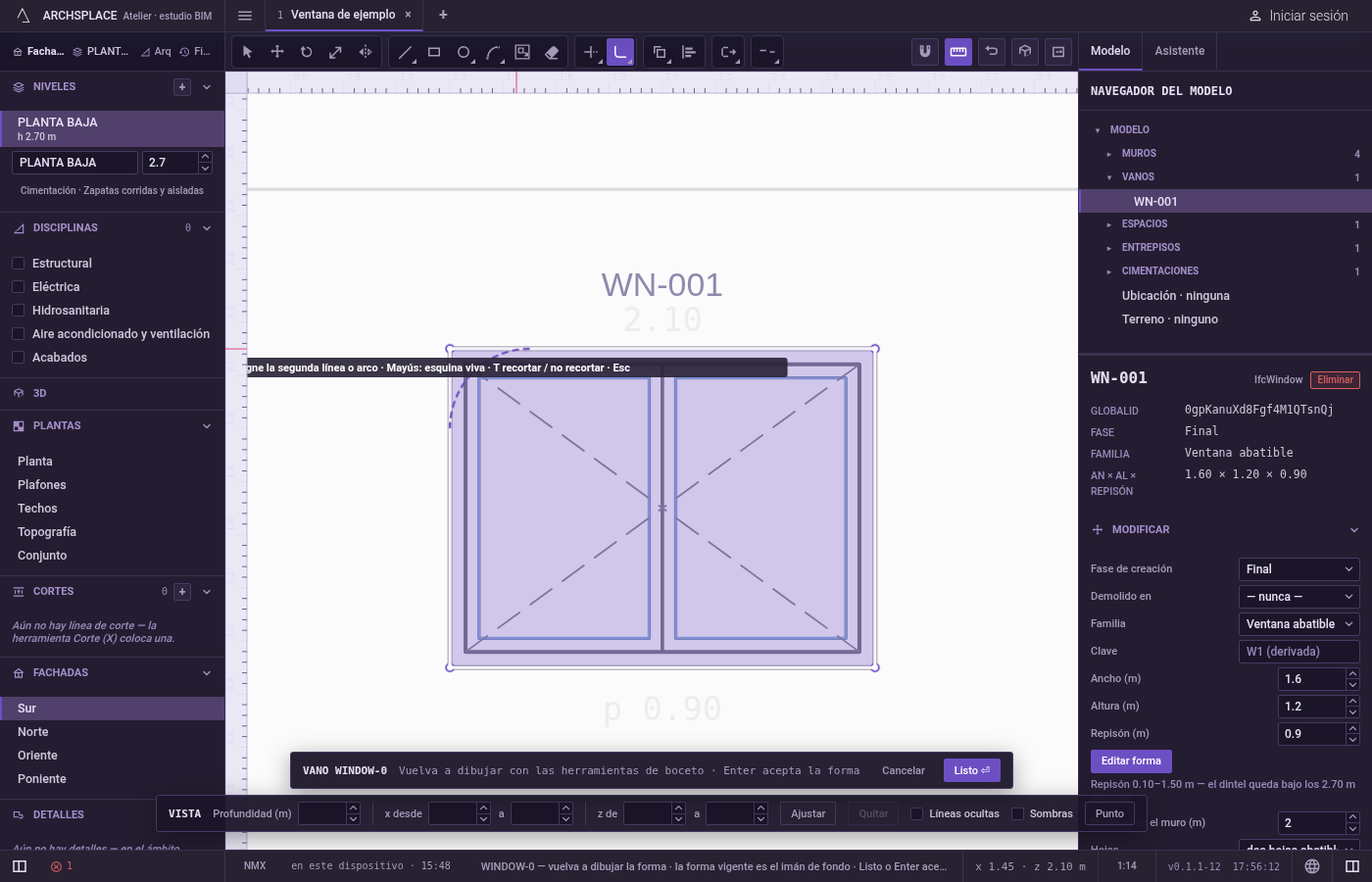

Designe la primera línea o arco. Haga clic sobre ella del lado que quiere conservar. Empalme lee el puntero exactamente, sin imán. La indicación pide la segunda.

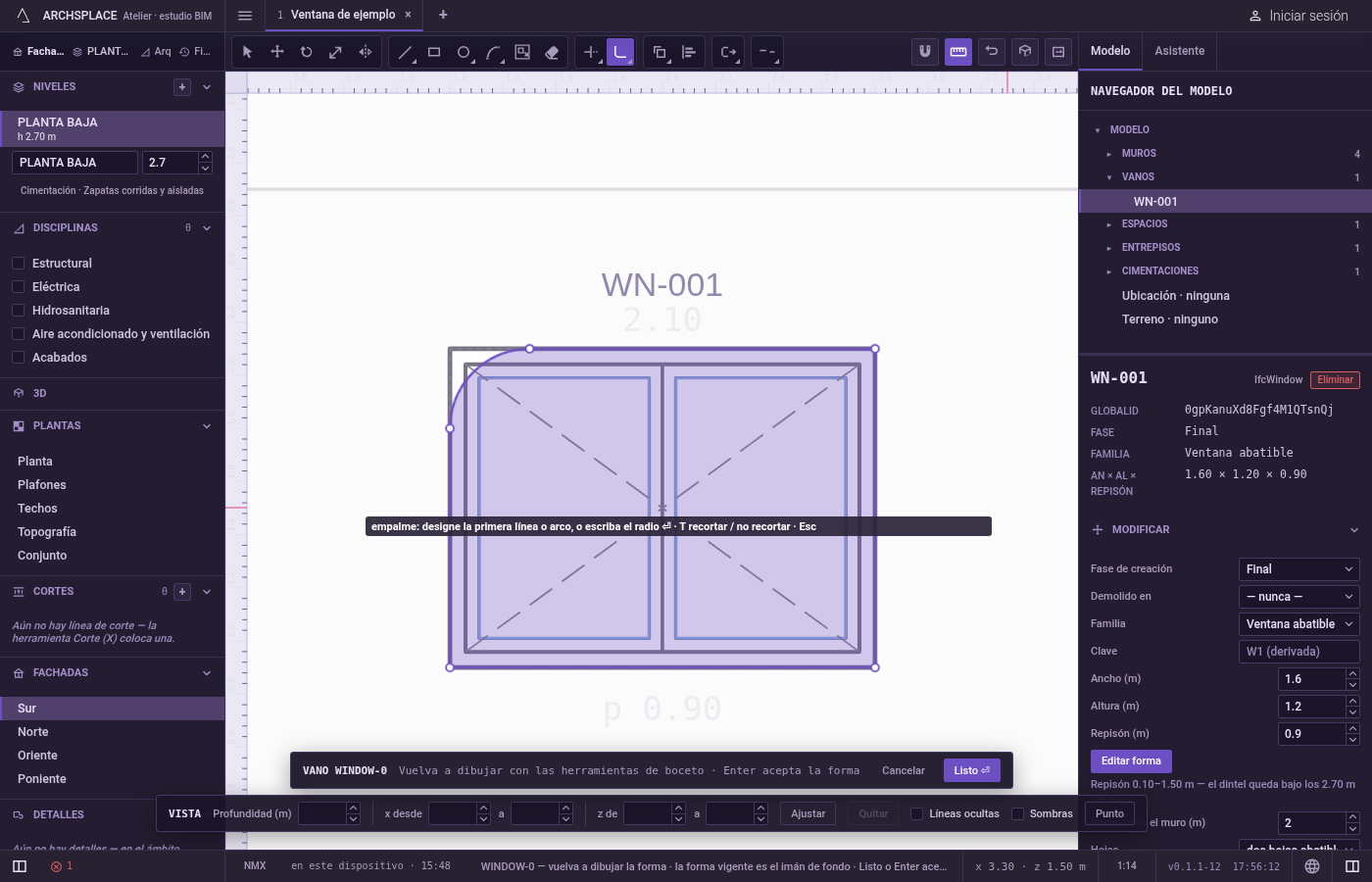

Designe la segunda. Mientras apunta, se dibuja el arco que se haría. Haga clic del lado de la segunda línea que quiere conservar. La esquina queda hecha y Empalme espera la siguiente primera designación. Mantenga presionada Mayús en este clic para una esquina viva sea cual sea el radio.

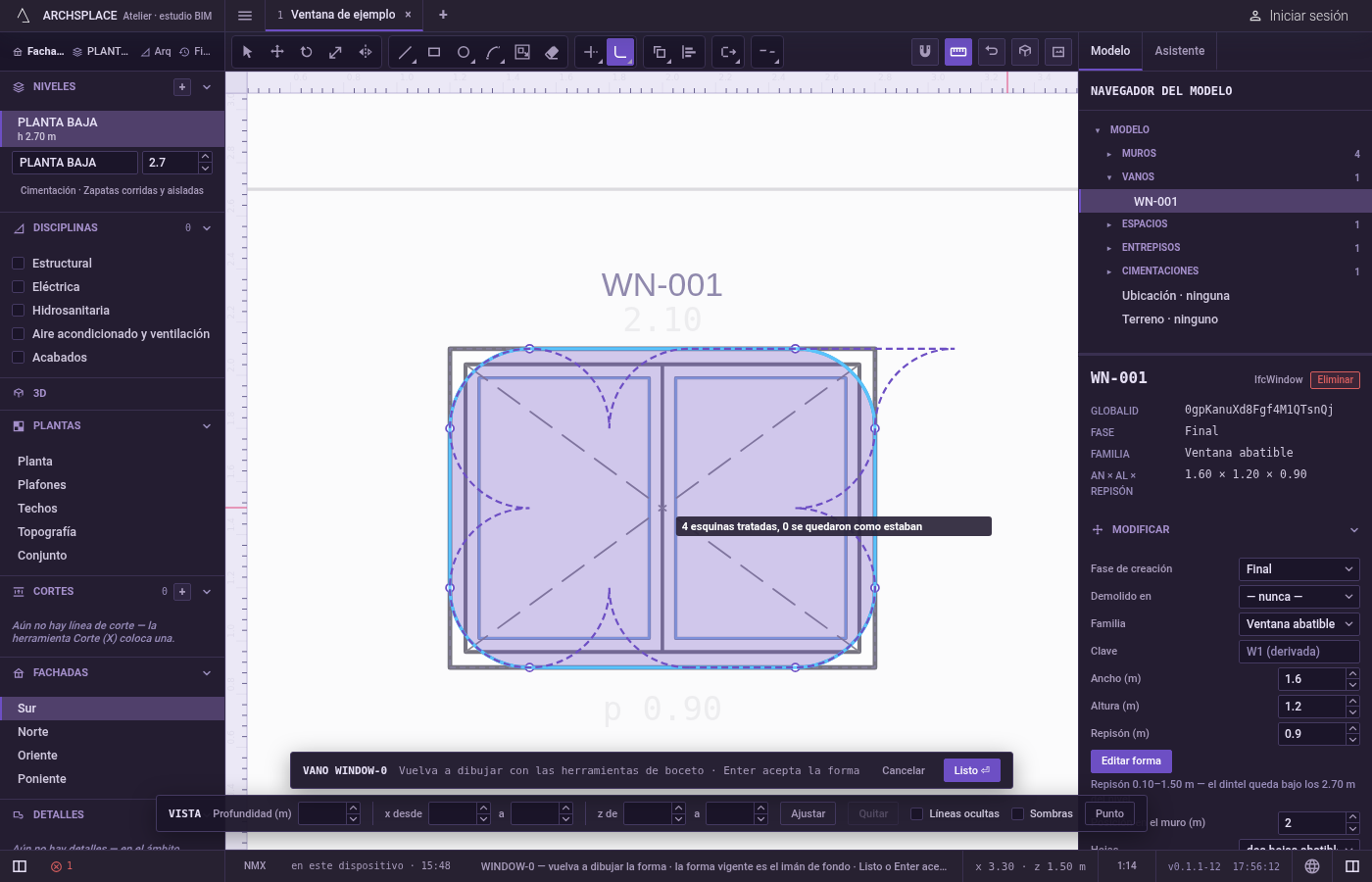

O redondee toda una selección. Seleccione líneas con Seleccionar antes de activar Empalme, defina el radio y presione Enter sin designar nada: se redondea cada esquina de las líneas seleccionadas en la que cabe el radio. La indicación dice cuántas esquinas se trataron y cuántas se quedaron como estaban.

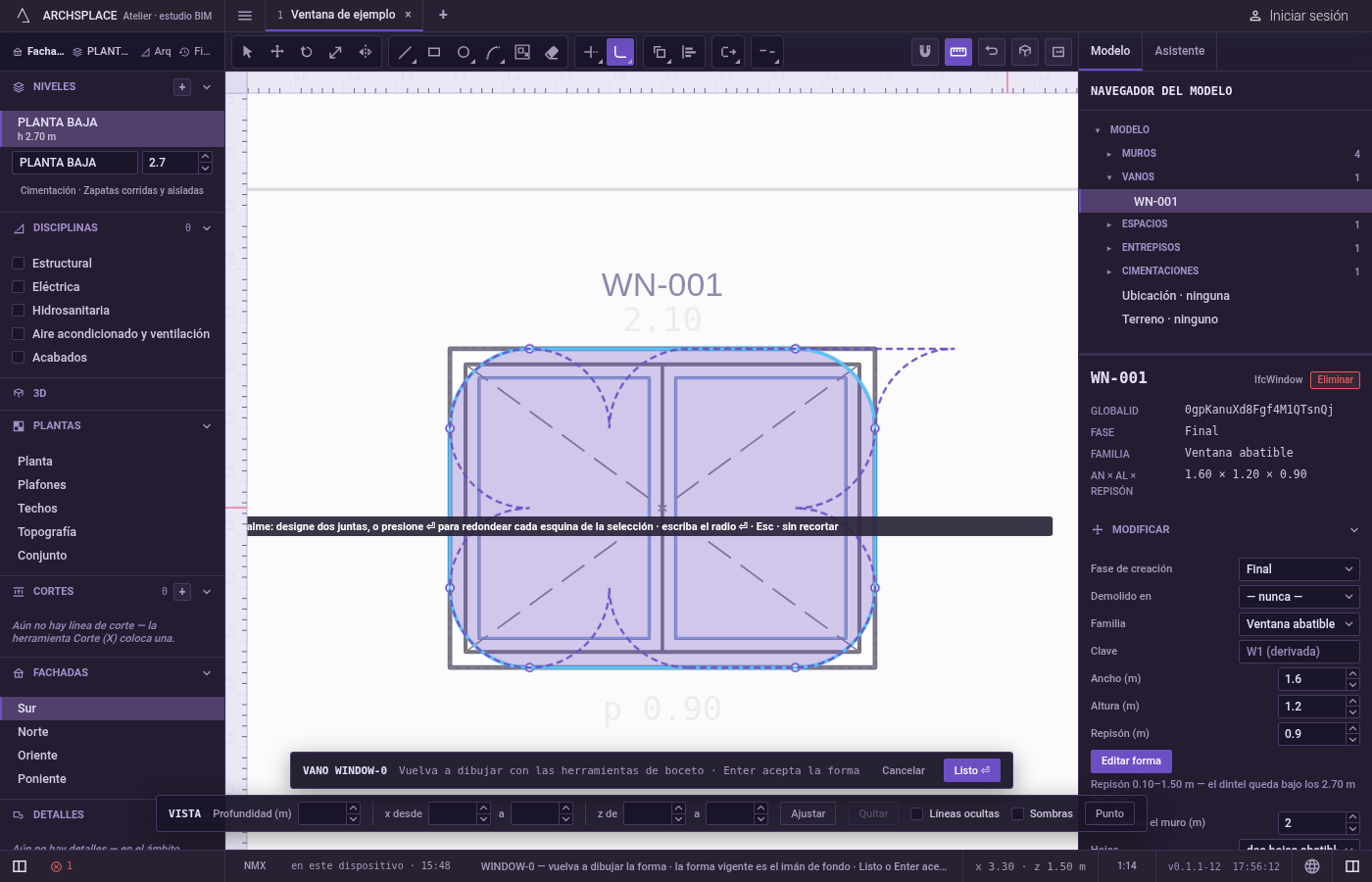

Recortar o no. Presione T para cambiar a sin recortar: el arco se agrega y las dos líneas se quedan completas. La indicación dice sin recortar mientras está activado. Esc deshace la primera designación y luego regresa a Seleccionar.

Qué rechaza

Una designación sobre nada. La indicación dice no hay línea ni arco ahí.
El mismo segmento dos veces. La indicación dice designe un segundo segmento, distinto.
Líneas que nunca se encuentran. Dos líneas paralelas se rechazan: estas aristas nunca se encuentran.
Un radio que no cabe. Cuando el arco necesitaría más longitud de la que tienen los lados, la indicación dice la esquina no cabe en estas aristas.
Un corte a la mitad de una línea. Dos lados de un mismo contorno que no son vecinos, o un contorno cerrado y otra línea, tendrían que cortarse por la mitad: esto cortaría una línea por la mitad. Descomponga primero el contorno.
Un radio negativo. Un número negativo o ilegible se ignora y el radio se queda como estaba.
Esquinas donde no cabe el radio, en toda una selección. Se quedan como están y se cuentan; cuando no cabe en ninguna, la indicación dice ninguna esquina de la selección lo admite.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada esquina es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

El arco del empalme se vuelve una flecha en el punto donde empieza: 0.414214 para un cuarto de vuelta. Una ventana de 1.2 por 1.2 metros con su esquina superior derecha redondeada a 10 centímetros:

Relacionado

Preguntas frecuentes

¿Cómo redondeo las cuatro esquinas de un rectángulo a la vez?

Seleccione el rectángulo con Seleccionar, presione F, escriba el radio y presione Enter, y luego presione Enter otra vez. Cada esquina en la que cabe el radio se redondea, y la indicación cuenta las esquinas tratadas y las que se quedaron.

¿Por qué mi empalme hace una esquina viva?

El radio empieza en cero cada vez que activa Empalme. Escriba el radio y presione Enter antes de designar las líneas.

¿Puedo agregar el arco sin cortar las líneas?

Sí. Presione T para cambiar a sin recortar: el arco se agrega y las dos líneas se quedan completas. Presione T otra vez para recortar.
