Medidor de agua
Medidor de agua coloca el punto de donde sale la alimentación de agua: un clic en un muro lo pone ahí, y cuando la fase ya tiene uno, un clic lo mueve y la alimentación lo sigue. Ctrl y un clic agregan otro medidor.
Qué es
El medidor de agua es de donde sale la alimentación de agua. Igual que el centro de carga, su herramienta lo coloca una vez y después lo mueve: el primer clic en un muro coloca el medidor, y cada clic después mueve el medidor de la fase en la que dibuja al muro donde hace clic. La alimentación lo sigue de inmediato, trazada de nuevo desde su nuevo lugar. Con Ctrl presionada, un clic agrega otro medidor.
Cada salida de agua fría y caliente se alimenta desde el cabezal más cercano, o desde el medidor donde no hay cabezal, cada una con su propio recorrido. El medidor no está en la lista de Salida hidrosanitaria: tiene esta herramienta propia.
Cuándo usarlo
- Para colocar la toma de agua de una casa.
- Para llevarlo a otro muro y ver la alimentación trazada de nuevo.
- Para agregar un segundo medidor para una segunda vivienda.
Los pasos

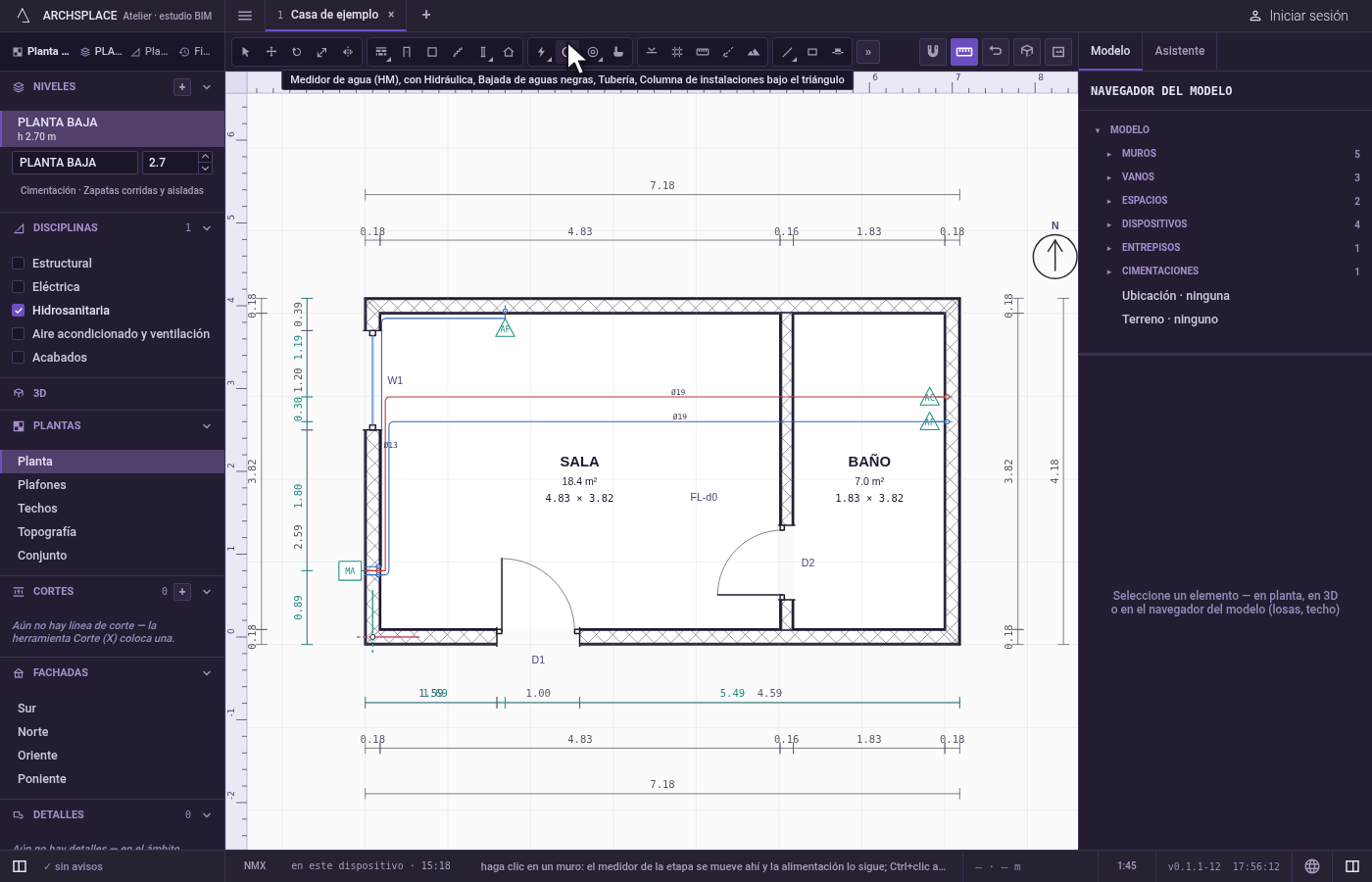

Tome la herramienta. Escriba
Hy luegoMrápidamente, o elíjala en la barra de herramientas, donde comparte un botón con las demás herramientas hidrosanitarias. La barra de estado indica que un clic en un muro mueve ahí el medidor de la fase y que Ctrl y un clic agregan otro.

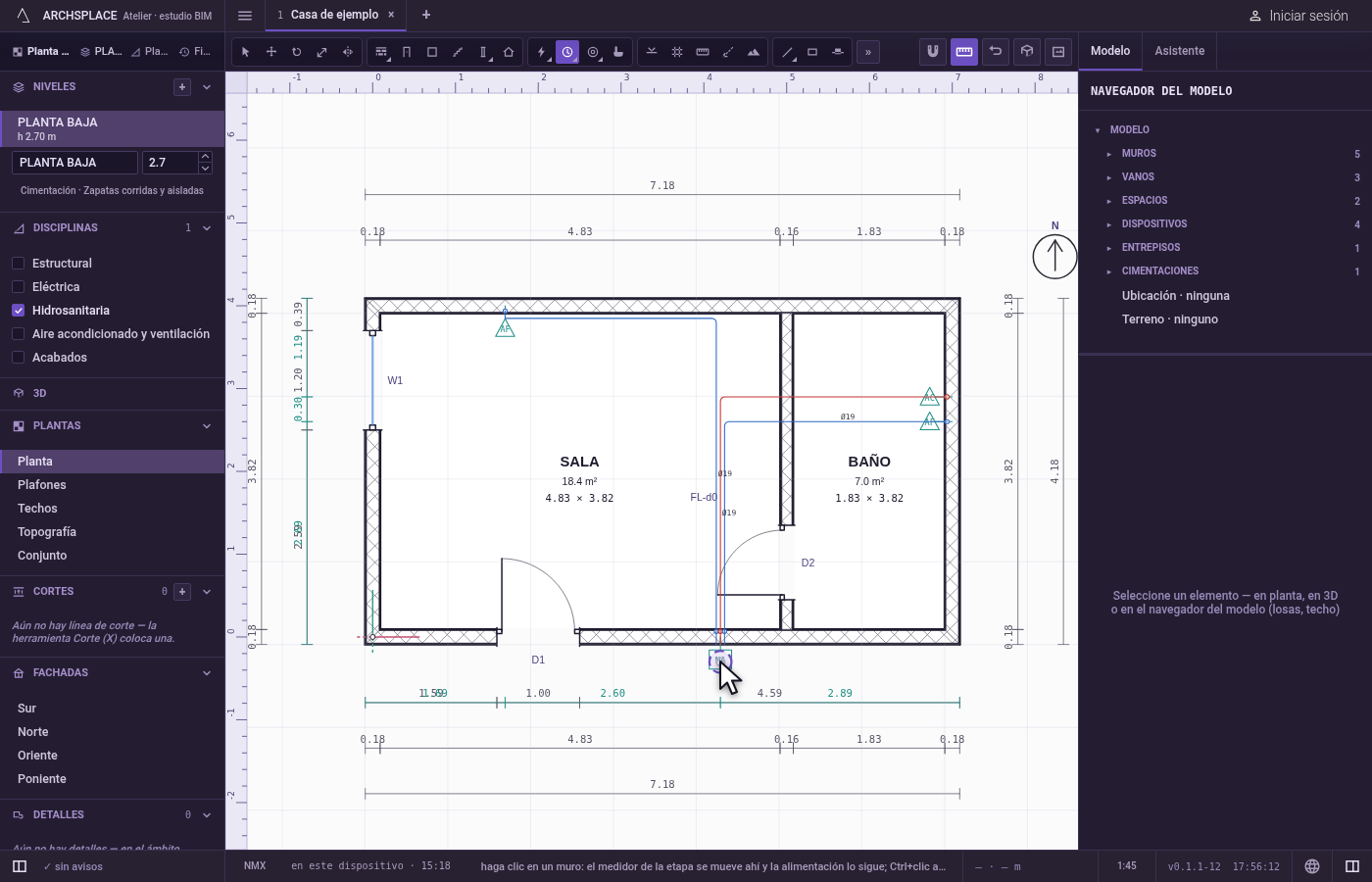

Haga clic en un muro. Haga clic sobre el muro o a menos de unos 60 cm de él, en la cara donde debe ir. Si todavía no hay ningún medidor en esta fase, se coloca ahí. Si hay uno o más, el más cercano en este nivel se mueve ahí (el primero, si no hay ninguno en este nivel), y la alimentación lo sigue.
Agregue otro, con Ctrl. Mantenga presionada
Ctrl(⌘en una Mac) al hacer clic: se coloca un medidor nuevo.
Qué rechaza
- Un clic lejos de todos los muros. A más de unos 60 cm de cualquier muro, no se coloca ni se mueve nada.
Qué escribe en el contrato
Un solo paso, que un solo deshacer revierte. El primer medidor, y cada uno que se agrega con Ctrl, agrega un registro de dispositivo: el tipo medidor de agua, su muro, su distancia a lo largo de él, su cara y su fase. Un movimiento cambia solo el muro, la distancia y la cara del medidor movido. Los recorridos de la alimentación nunca se escriben: se calculan cada vez que se construye el proyecto.
Conceptos
Preguntas frecuentes
¿Necesito un medidor si coloco un cabezal?
La alimentación sale del cabezal más cercano, o del medidor donde no hay cabezal. El medidor es por donde entra el agua a la casa, así que conviene colocarlo de todos modos.
¿Cómo muevo el medidor?
Tome la herramienta Medidor de agua y haga clic en el muro donde debe ir. El medidor se mueve ahí y la alimentación se vuelve a trazar desde él.
