Alargar en el editor de piezas

Alargar hace crecer el extremo de una junta, sobre su propia línea o su propio arco, hasta que encuentra la siguiente junta o el borde de la pieza que tiene delante. El tramo que agregaría se muestra antes del clic, un recuadro o un borde alargan muchos extremos a la vez, y Mayús lo convierte en Recortar.

Qué es

Alargar cierra los huecos entre juntas. Apunte cerca del extremo de una junta: Alargar busca delante de ese extremo, sobre la propia línea de la junta (o alrededor de su propio círculo, en un arco), la primera junta o borde de la pieza que encontraría, y muestra el tramo que agregaría. Un clic lo agrega. Un arco sigue creciendo como el mismo arco.

Es la misma Alargar de los demás editores del estudio, que aquí actúa sobre las juntas de la pieza.

Cuándo usarlo

Para llevar juntas dibujadas cortas hasta la junta o el borde de la pieza que deben encontrar.
Para cerrar las esquinas de un acomodo después de recortar.
Para hacer que una junta llegue justo al borde de la pieza, de modo que siga en la pieza siguiente cuando el patrón se repite.

Los pasos

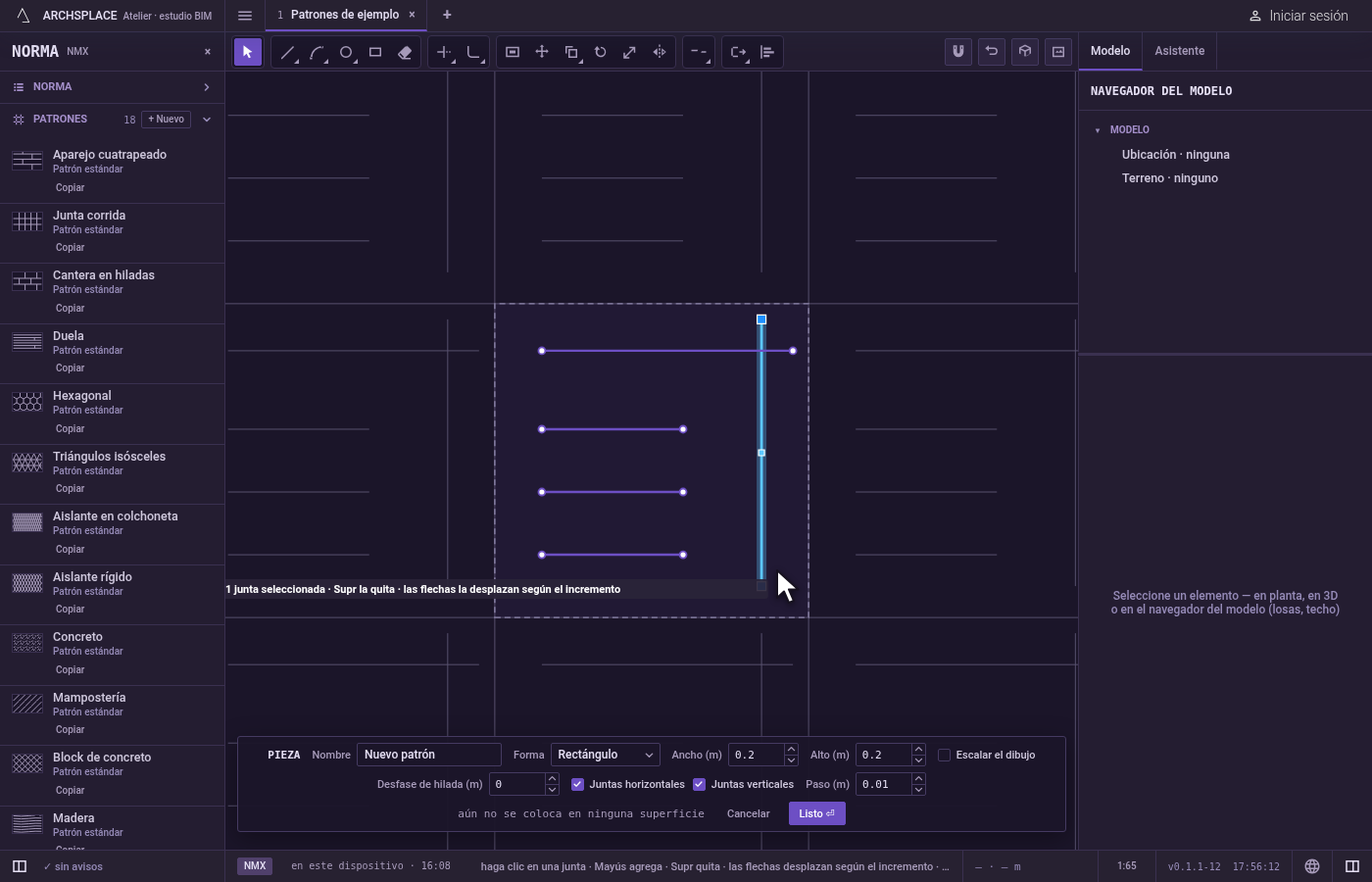

Elija el límite, si solo quiere que cuenten algunas juntas. Selecciónelas primero. Sin ninguna seleccionada, todas las demás juntas y los bordes de la pieza son límites. Con algunas seleccionadas, solo esas lo son, y los bordes de la pieza no.

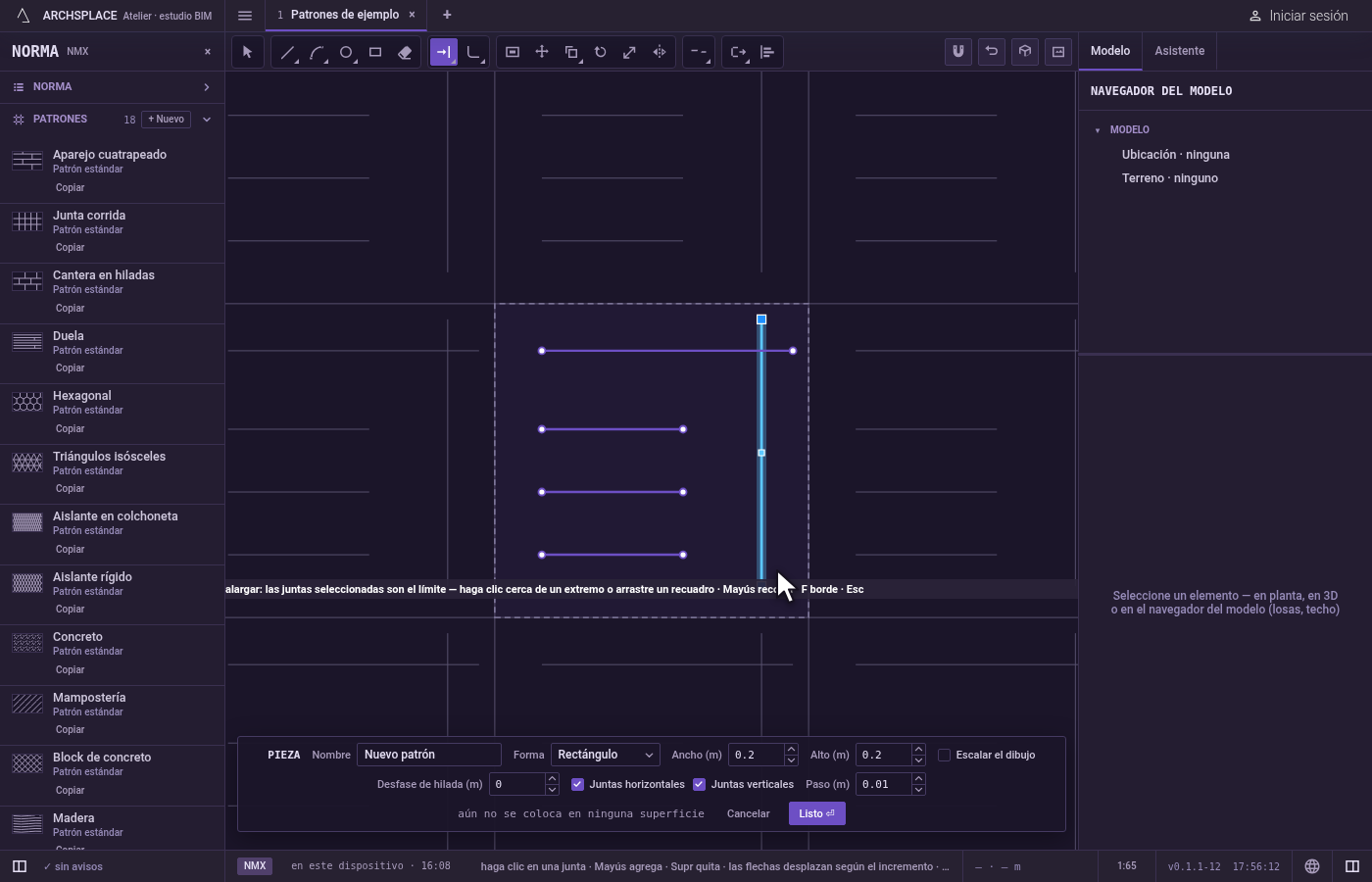

Tome la herramienta. Presione E y luego X, una tras otra, o haga clic en Alargar en la barra. Comparte su botón con Recortar. La E sola abre Borrar por un momento, y la X que sigue completa Alargar.

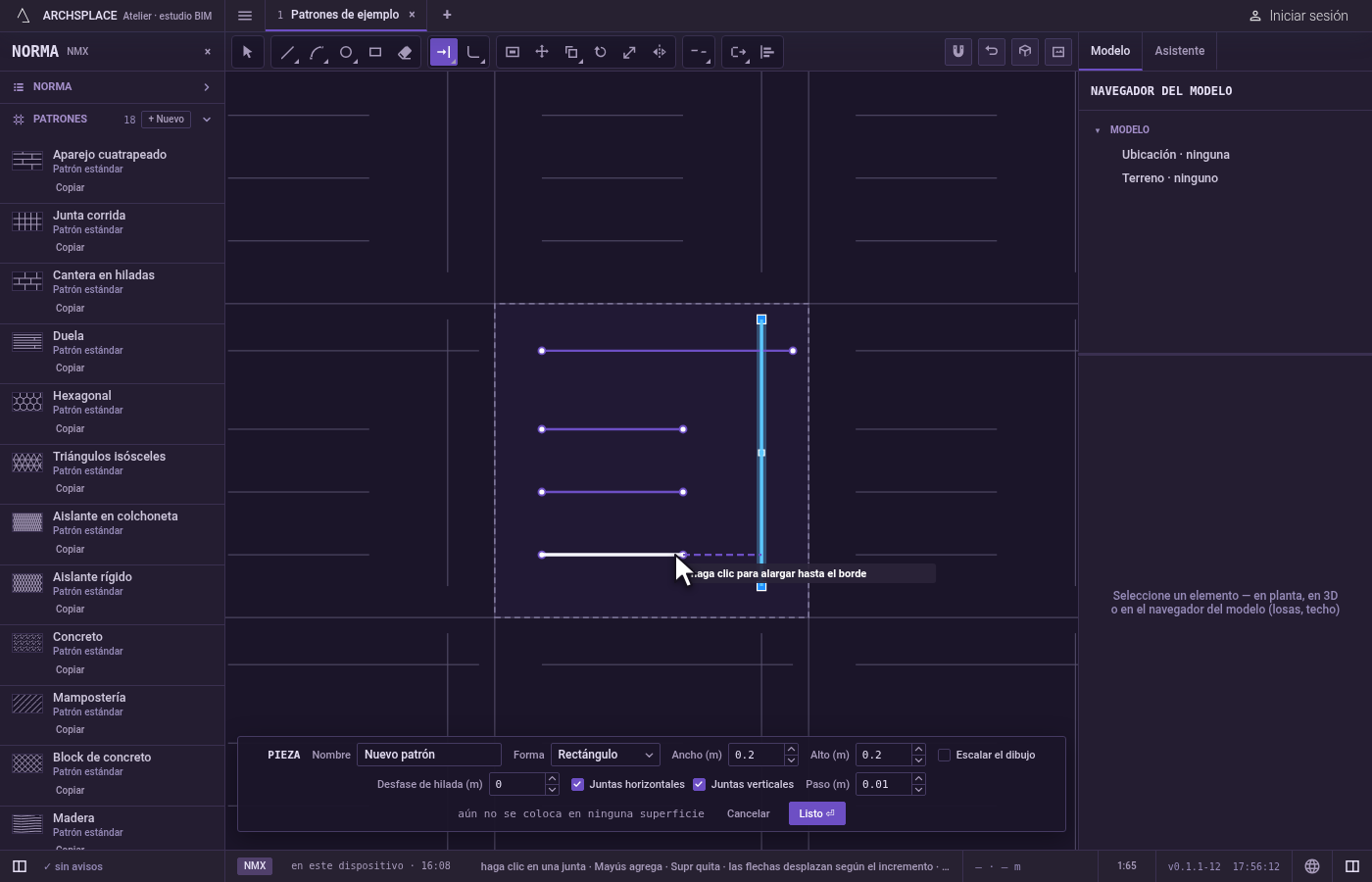

Apunte cerca del extremo que va a crecer. El extremo más cercano al puntero es el que crece. Se muestra el tramo que agregaría un clic, y la indicación dice haga clic para alargar hasta el borde. Si no se puede agregar nada, la indicación dice por qué.

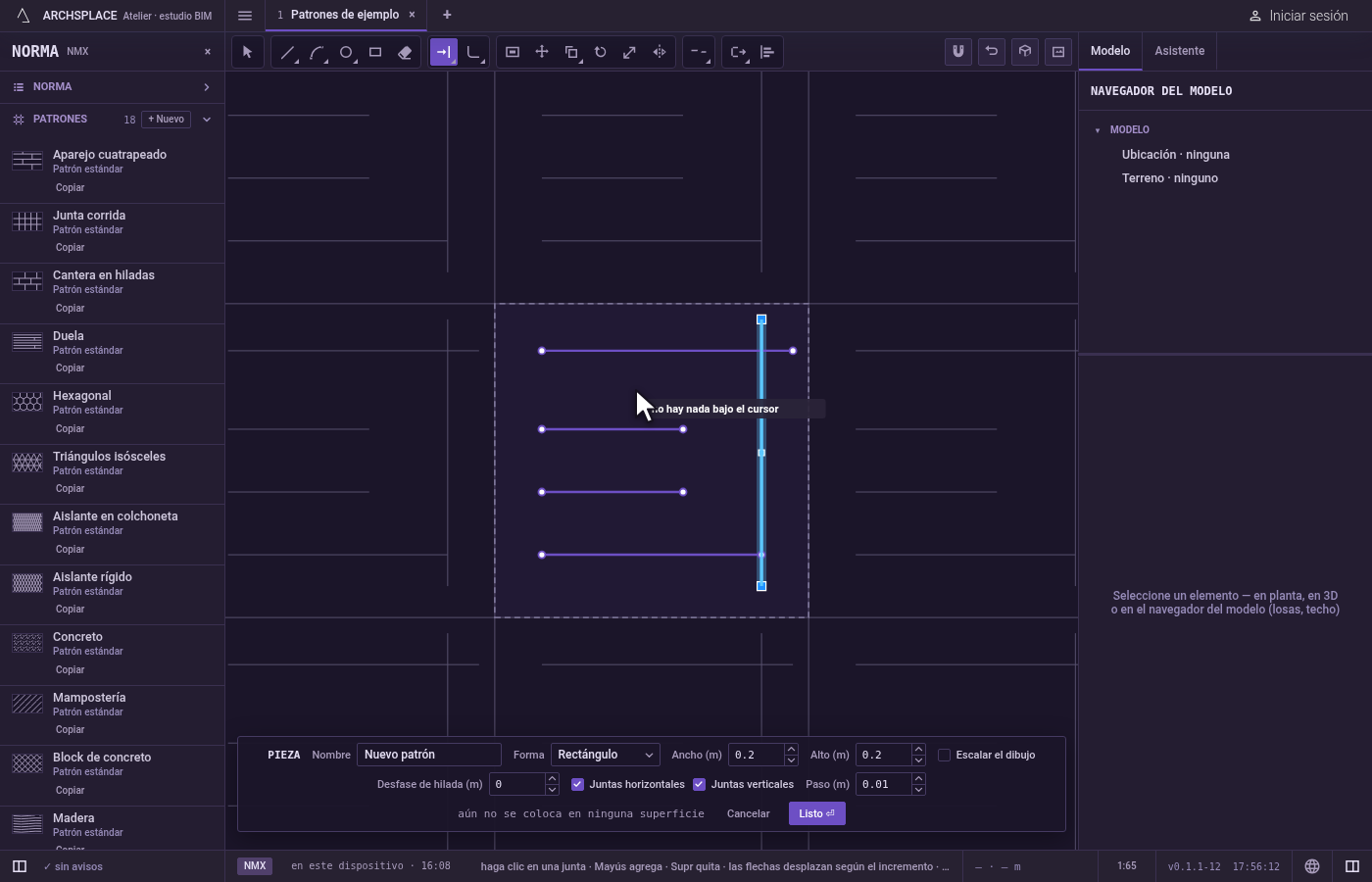

Haga clic. La junta crece. El clic actúa al soltar el botón.

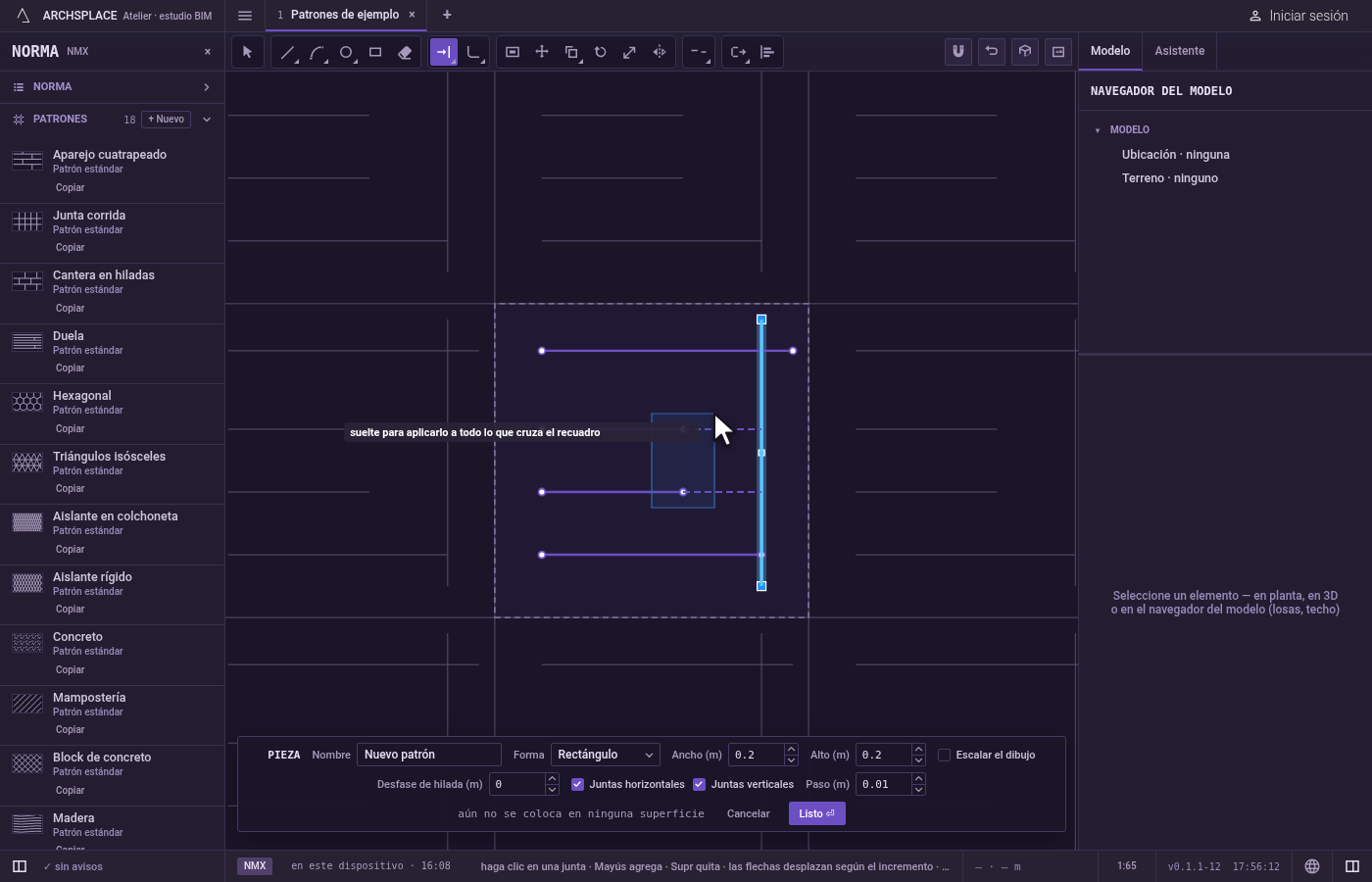

O alargue muchos extremos a la vez. Arrastre un recuadro sobre los extremos que van a crecer, en cualquier sentido: cada junta que toca el recuadro crece una vez, por su extremo más cercano al recuadro. O presione F, haga clic en los puntos de un borde que cruce las juntas y presione Enter.

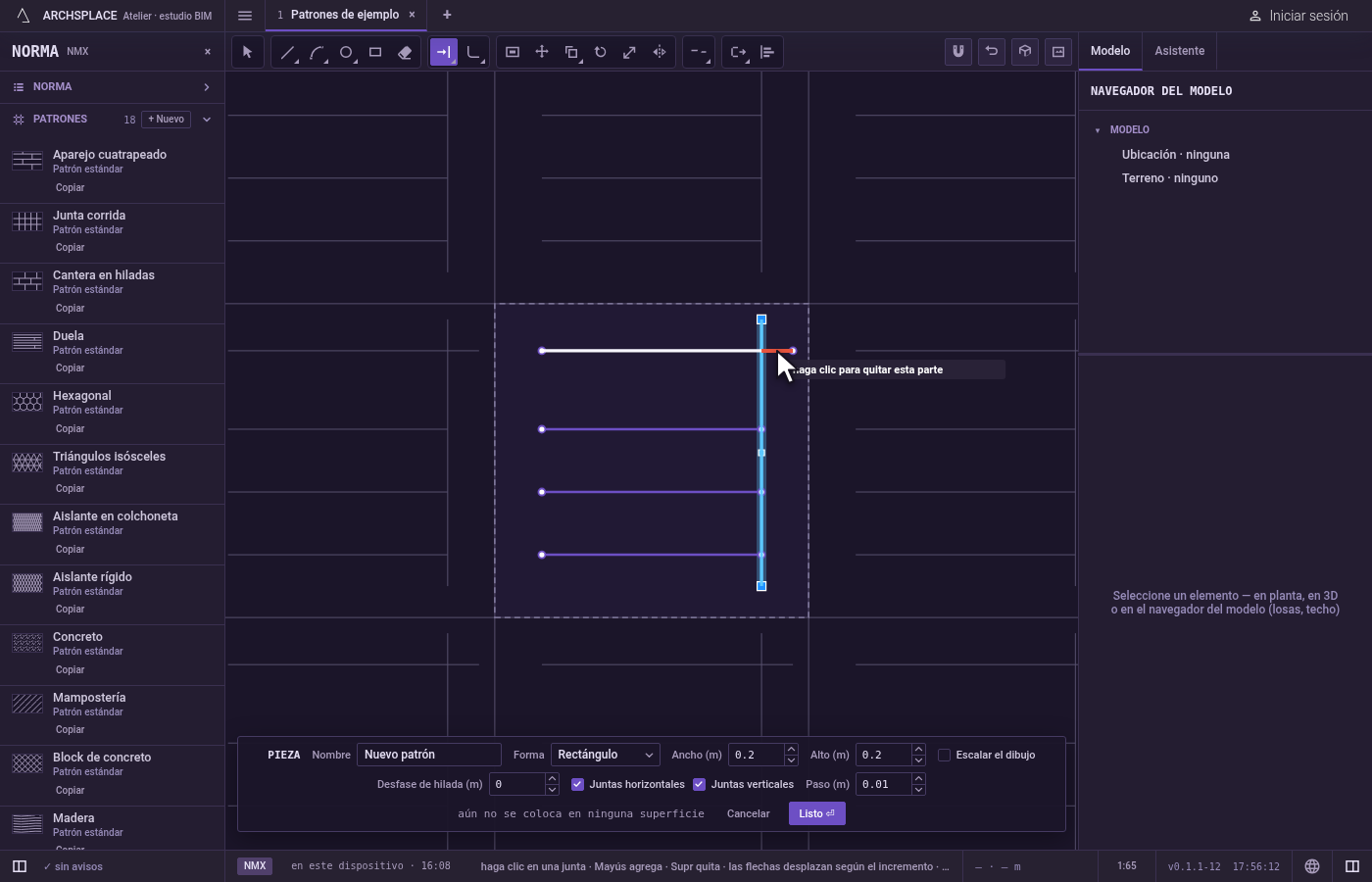

Recorte en su lugar. Mantenga presionada Mayús mientras hace clic, arrastra o traza un borde: Alargar quita entonces la parte entre cruces, como lo hace Recortar.

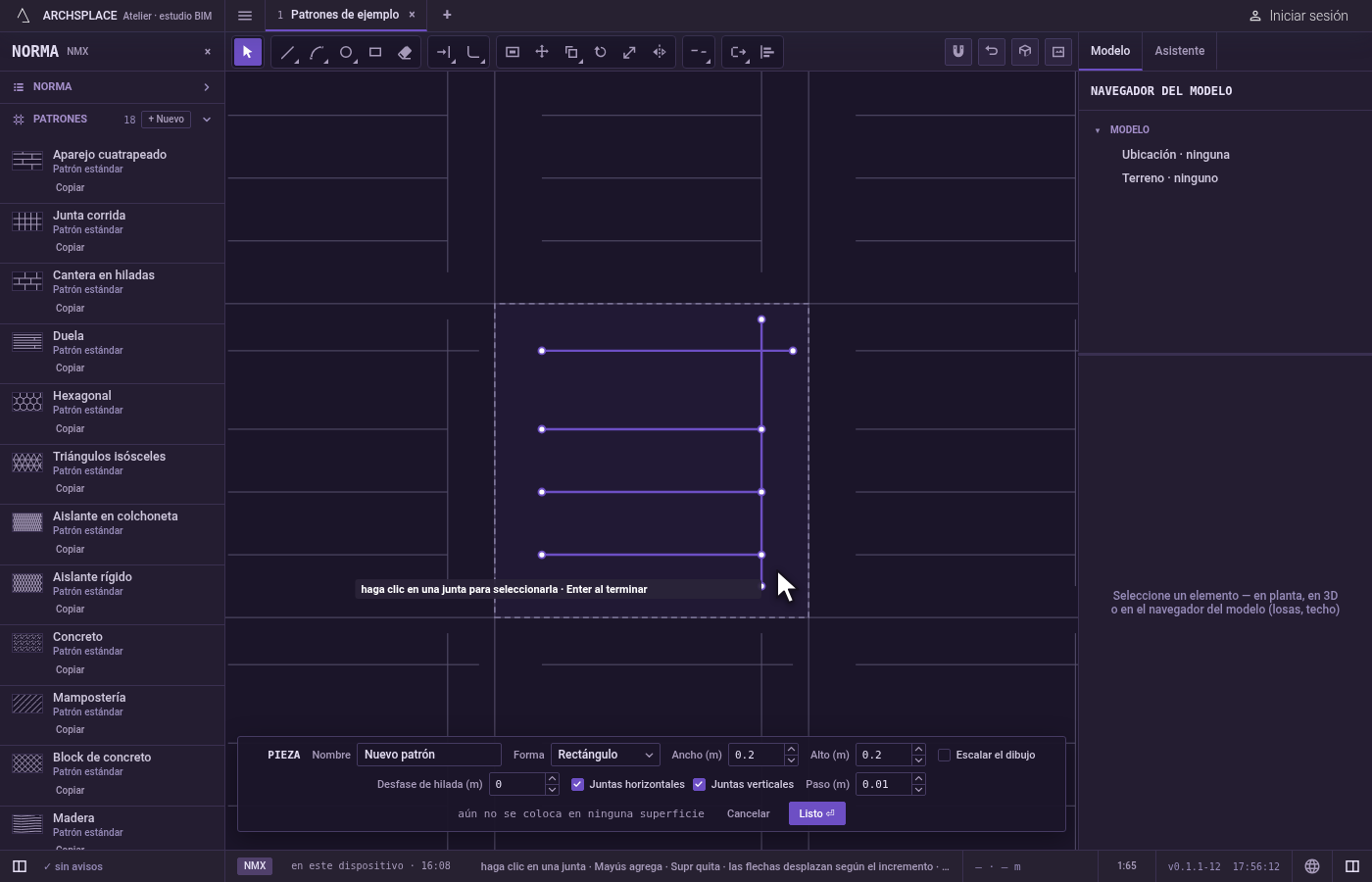

Termine. Esc deja Alargar por Seleccionar. Ctrl+Z deshace el último cambio. Presione Listo en la barra al pie, o Enter, para entregar la pieza.

Qué rechaza

Una junta cerrada. Un círculo, un rectángulo o una polilínea cerrada no tienen extremos, y la indicación dice un contorno cerrado no tiene extremo que alargar.
Un extremo sin nada delante. Si ninguna junta ni borde queda delante del extremo, no se agrega nada, y la indicación dice no hay ningún borde adelante que alcanzar. Cuando seleccionó las juntas límite, los bordes de la pieza no cuentan, así que un extremo que solo apunta a un borde no tiene nada que alcanzar.
Un clic sobre nada. No cambia nada, y la indicación dice no hay nada bajo el cursor.
Un resultado que sale de la pieza. Si la junta crecida ya no quedaría dentro de la pieza, el tramo se muestra con el color de rechazo, un clic no cambia nada, y el editor dice una forma debe quedar dentro del módulo.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza, y la junta crecida con su nuevo extremo. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Qué extremo de la junta crece?

El extremo más cercano al lugar donde hace clic. Haga clic cerca del extremo que quiere hacer crecer.

¿Puedo elegir hasta dónde crece la junta?

Sí. Seleccione las juntas que deben servir de límite antes de tomar Alargar. Entonces solo esas cuentan, y los bordes de la pieza ya no.

¿Por qué Alargar no funciona en mi rectángulo?

Un rectángulo, un círculo o cualquier junta cerrada no tiene ningún extremo que crezca. Descompóngalo primero para obtener juntas independientes con extremos.
