Paneles
Avisos
Los avisos son lo que la construcción del modelo y su revisión dicen sobre el proyecto: errores, por lo que rechazó la construcción o lo que la revisión encontró roto, y observaciones, que conviene revisar pero no rechazan nada. Aparecen como dos cifras en la barra de estado, y cada uno, al hacer clic, muestra su elemento; nunca se repara nada sin que usted lo sepa.
Qué es
Cada vez que se construye el modelo, la construcción y la revisión reportan lo que encuentran. La barra de estado lo muestra a su izquierda, junto al botón de la barra lateral:
- ✓ sin avisos cuando no hay nada que decir;
- si no, dos cifras: los errores, en rojo con una cruz en un círculo, rechazados al construir o rotos según la revisión, y las observaciones, discretas con un triángulo, que conviene revisar sin que se rechace nada. Al pasar sobre una cifra se dice cuántos hay.
Un clic en una cifra abre su lista, Errores u Observaciones, con la cantidad. Cada aviso es un renglón: el elemento al que se refiere, por su referencia, y qué tiene mal, en su idioma. Un clic en un renglón muestra el elemento: queda seleccionado, y se abre una vista que lo dibuja, encuadrada en él. Un elemento que rechazó la construcción se selecciona en el grupo Rechazados del navegador del modelo, donde su panel le permite repararlo.
En un error, una × ofrece Eliminar el elemento con problema; cuando la lista tiene varios errores, Eliminar los elementos con su cantidad aparece en su encabezado. En un aviso que el atelier puede resolver por sí mismo, unos cuantos que deja un archivo de una forma anterior, la × ofrece en su lugar Corregirlo en el archivo. Por lo demás, las observaciones no tienen ×: informan.
Cuando una edición hace que la construcción rechace algo nuevo, un mensaje lo dice de inmediato, nombrando el elemento y el motivo.
Cuándo usarlo
- Para revisar un proyecto antes de entregarlo.
- Para encontrar por qué no se dibuja un vano, una escalera o una zapata.
- Para leer lo que dicen las reglas de la norma sobre el diseño, como la comodidad de una escalera.
- Para abrir un archivo de otra persona, y ver lo que contiene que no se construye.
Los pasos

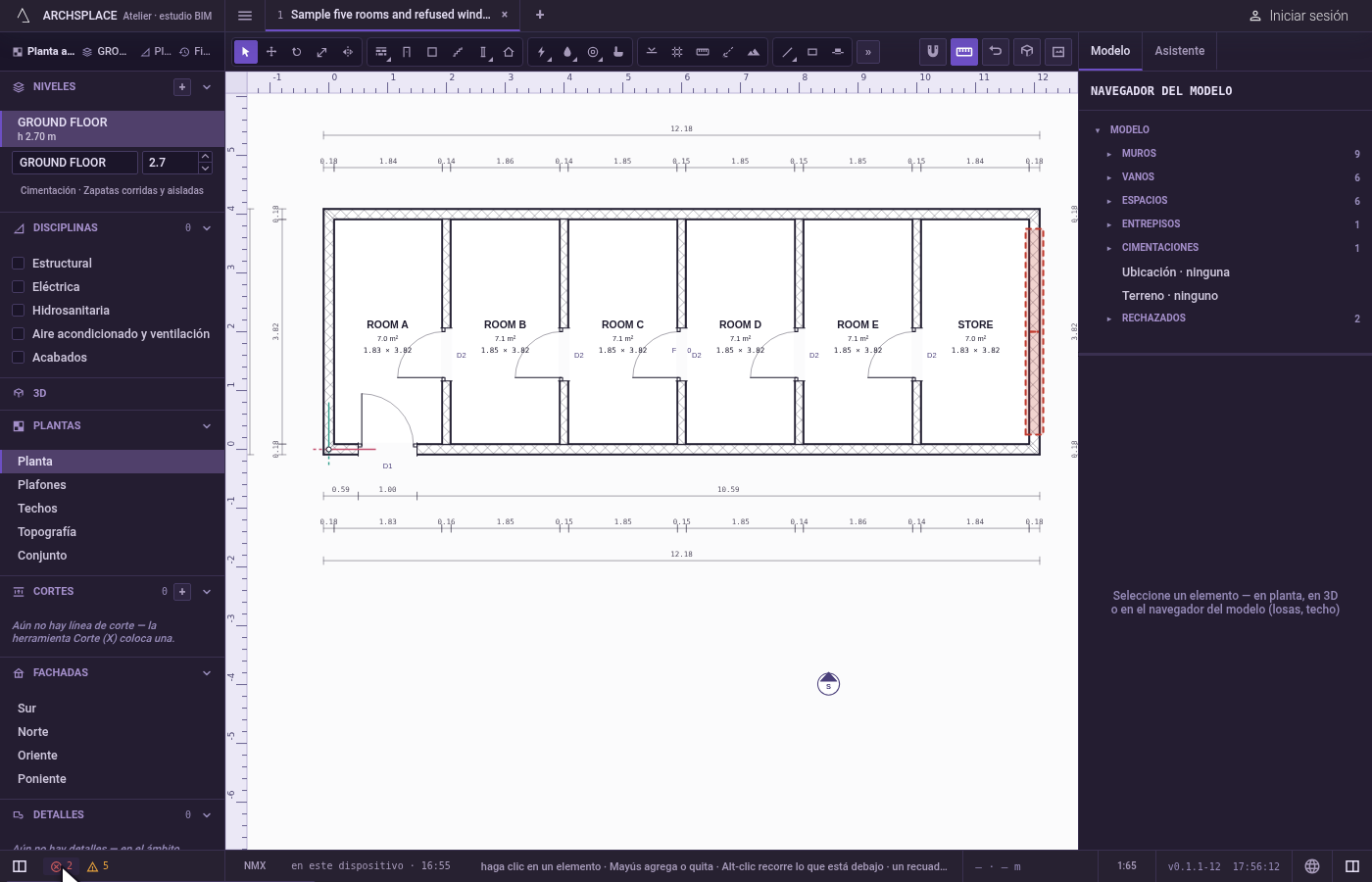

Lea las cifras. Vea la izquierda de la barra de estado: un 2 en rojo y un 5 discreto.
Abra los errores. Haga clic en el 2 en rojo. Se abre la lista Errores: dos renglones, cada uno con su elemento y su motivo.

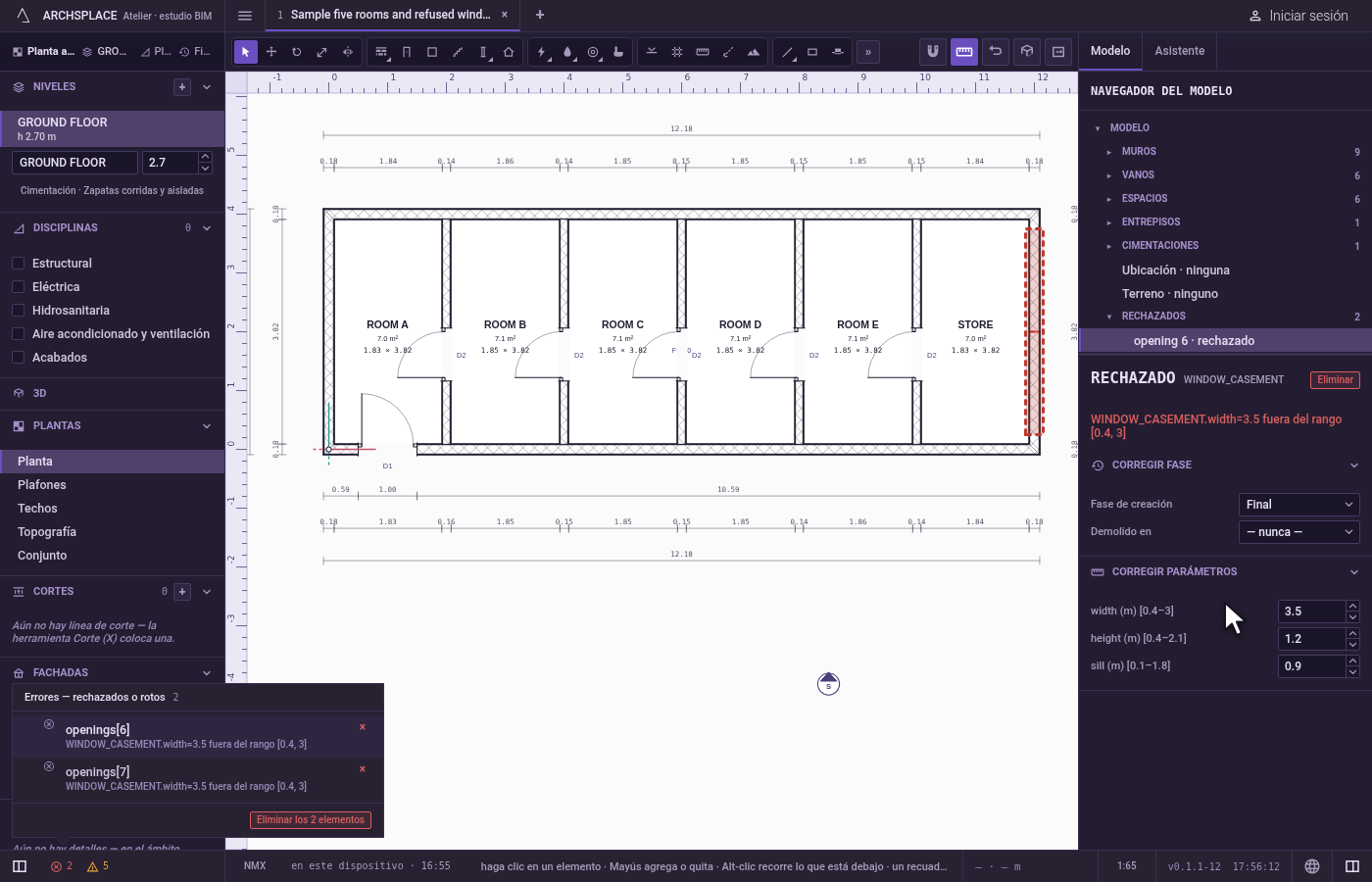

Muestre uno. Haga clic en el primer renglón. Su elemento queda seleccionado, y se abre una vista que lo dibuja, encuadrada en él, o el renglón Rechazados del navegador del modelo cuando la construcción lo rechazó.

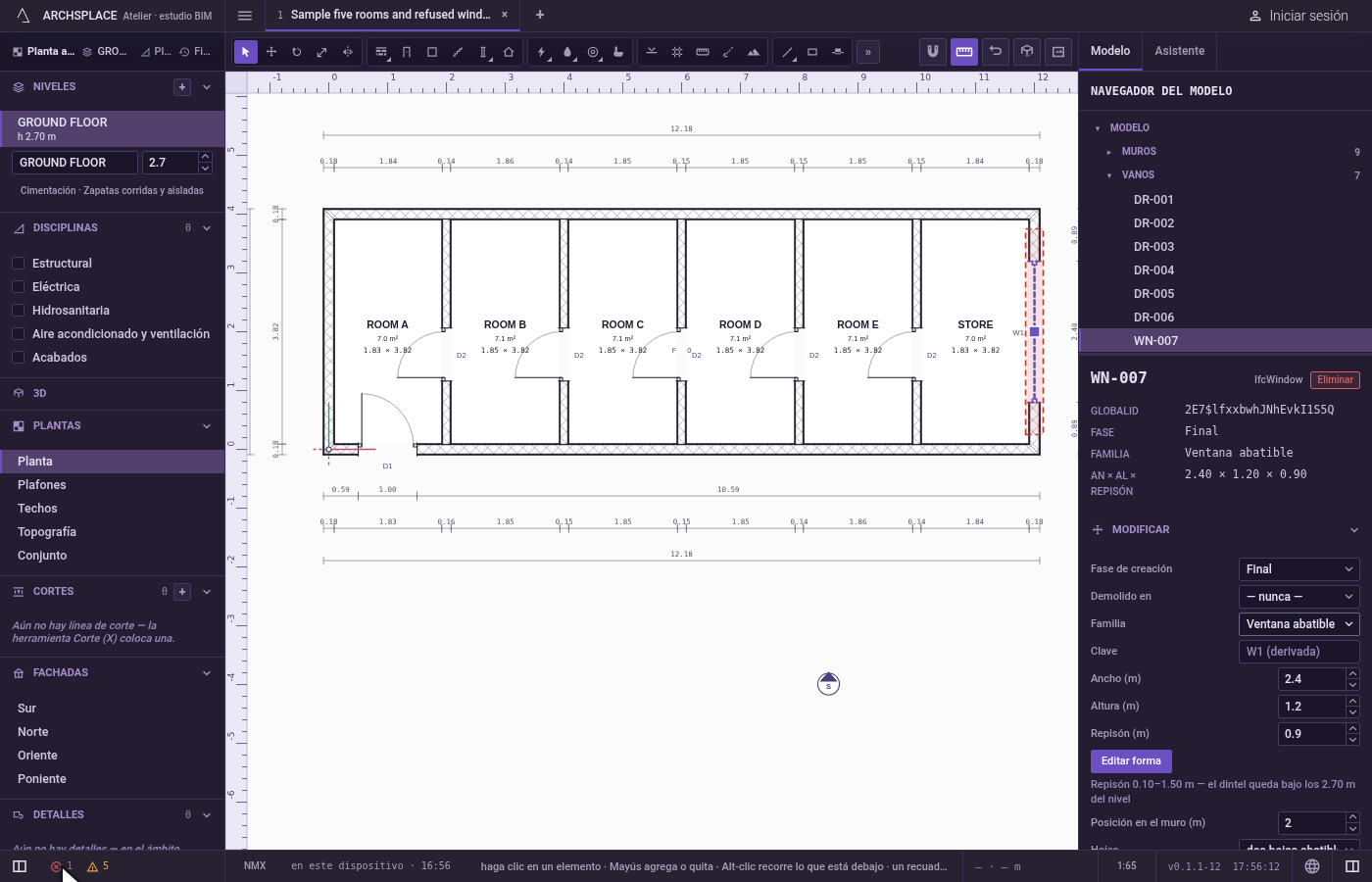

Repárelo. Cambie el elemento en su panel para que cumpla la regla. Su aviso sale de la lista, y la cifra baja.

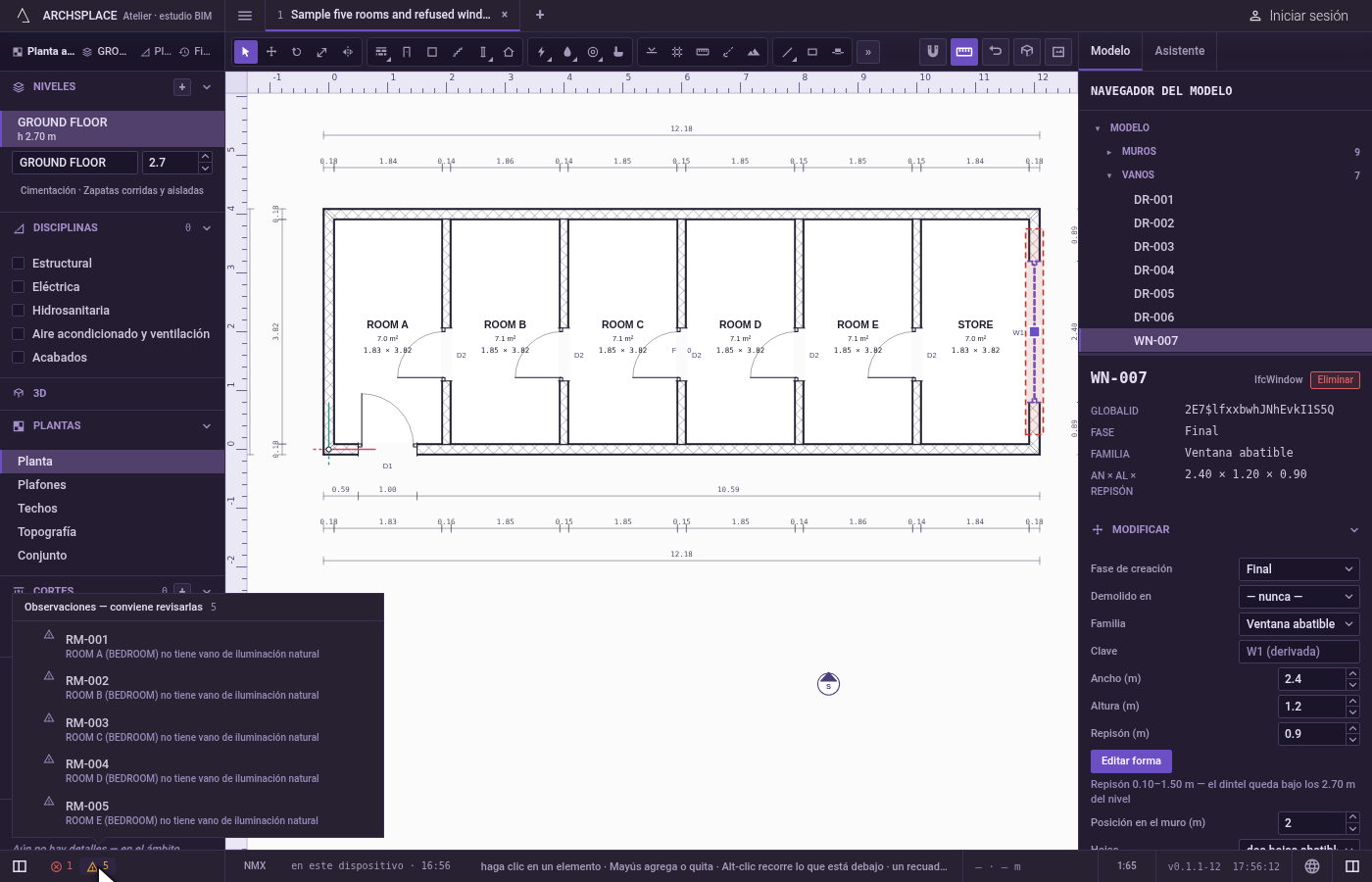

Lea las observaciones. Haga clic en el 5 discreto. Cada observación dice qué conviene revisar.
Qué rechaza
- Reparar sin que usted lo sepa. Un elemento rechazado se conserva como se escribió y se enlista, nunca lo cambia ni lo descarta el atelier.
- Mostrar un elemento que nunca se construyó. Cuando el aviso no nombra nada que contenga el modelo, un mensaje dice que lo rechazó la construcción y que no hay nada que seleccionar.
- Eliminar desde una observación. Una observación no tiene ×, salvo que el atelier la pueda resolver en el archivo.
Qué escribe en el contrato
Leer los avisos y hacer clic en ellos no escribe nada: se calculan cada vez que se construye el modelo. Eliminar el elemento con problema y Eliminar los elementos sacan esos elementos del contrato, y Corregirlo en el archivo escribe su corrección. Cada uno es un solo paso que un solo Ctrl+Z revierte.
Preguntas frecuentes
¿Dónde veo qué está mal en mi modelo?
En la barra de estado, a la izquierda: una cifra en rojo para los errores y una discreta para las observaciones. Un clic en una cifra enlista sus avisos, cada uno nombrando su elemento y diciendo por qué. Una palomita y sin avisos significa que no hay nada que reportar.
¿Qué diferencia hay entre un error y una observación?
Un error es algo que rechazó la construcción, o que la revisión encontró roto. Una observación conviene revisarla pero no rechaza nada, como una escalera más angosta que el ancho de comodidad de la norma.
¿El atelier corrige mis errores por mí?
No. Un elemento rechazado se conserva como se escribió, en Rechazados en el navegador del modelo, para que lo repare en su panel. Solo unos cuantos avisos que deja un archivo de una forma anterior los puede resolver el atelier, y solo cuando usted hace clic en su ×.
