Arco por radio
Arco por radio dibuja un arco verdadero en el editor de bocetos entre un inicio y un final en los que hace clic, con el radio que usted escribe o define con el puntero, curvándose hacia el lado donde está el puntero. Siempre da el arco más corto, como máximo una media circunferencia.
Qué es
Arco por radio dibuja un arco entre dos puntos que usted da, con un radio dado. De los arcos de ese radio que unen los dos puntos, dibuja el más corto, que se curva hacia el lado donde está el puntero. El radio sale del puntero, como su distancia al punto medio de la línea entre los dos puntos, o de un número que usted escribe.
Como el radio nunca puede ser menor que la mitad de la distancia entre los extremos, el arco más lleno que dibuja es una media circunferencia; un radio mayor da un arco más rebajado.
Cuándo usarlo
- Para dibujar un arco rebajado de un radio conocido sobre un vano.
- Para unir dos puntos con una curva suave de un radio definido.
Los pasos

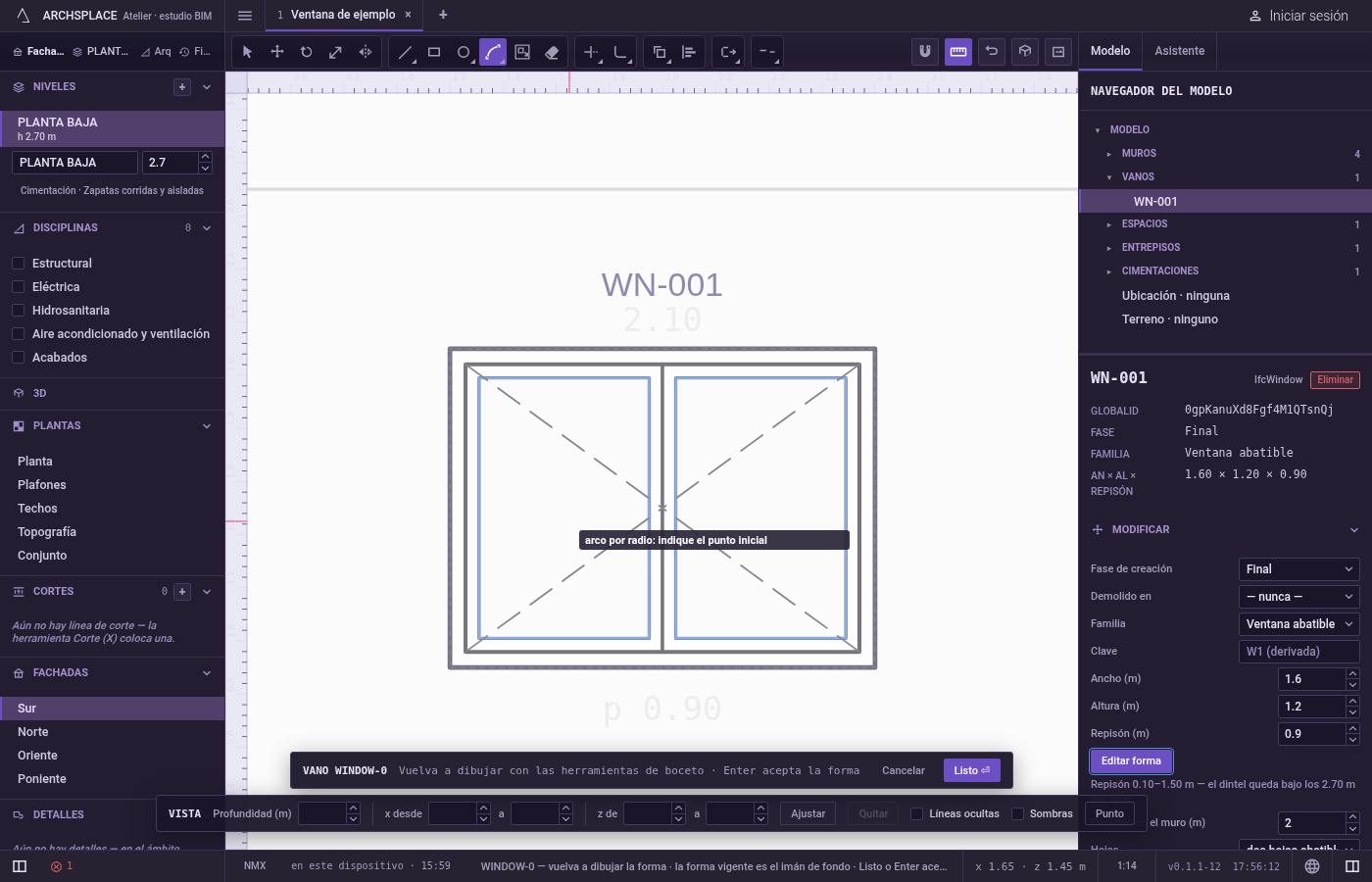

Active Arco por radio. En el editor de bocetos (vea Seleccionar para las maneras de entrar), escriba
Ay luegoSrápidamente, o haga clic en Arco por radio en la barra de herramientas del editor. La indicación junto al cursor dice arco por radio: indique el punto inicial.

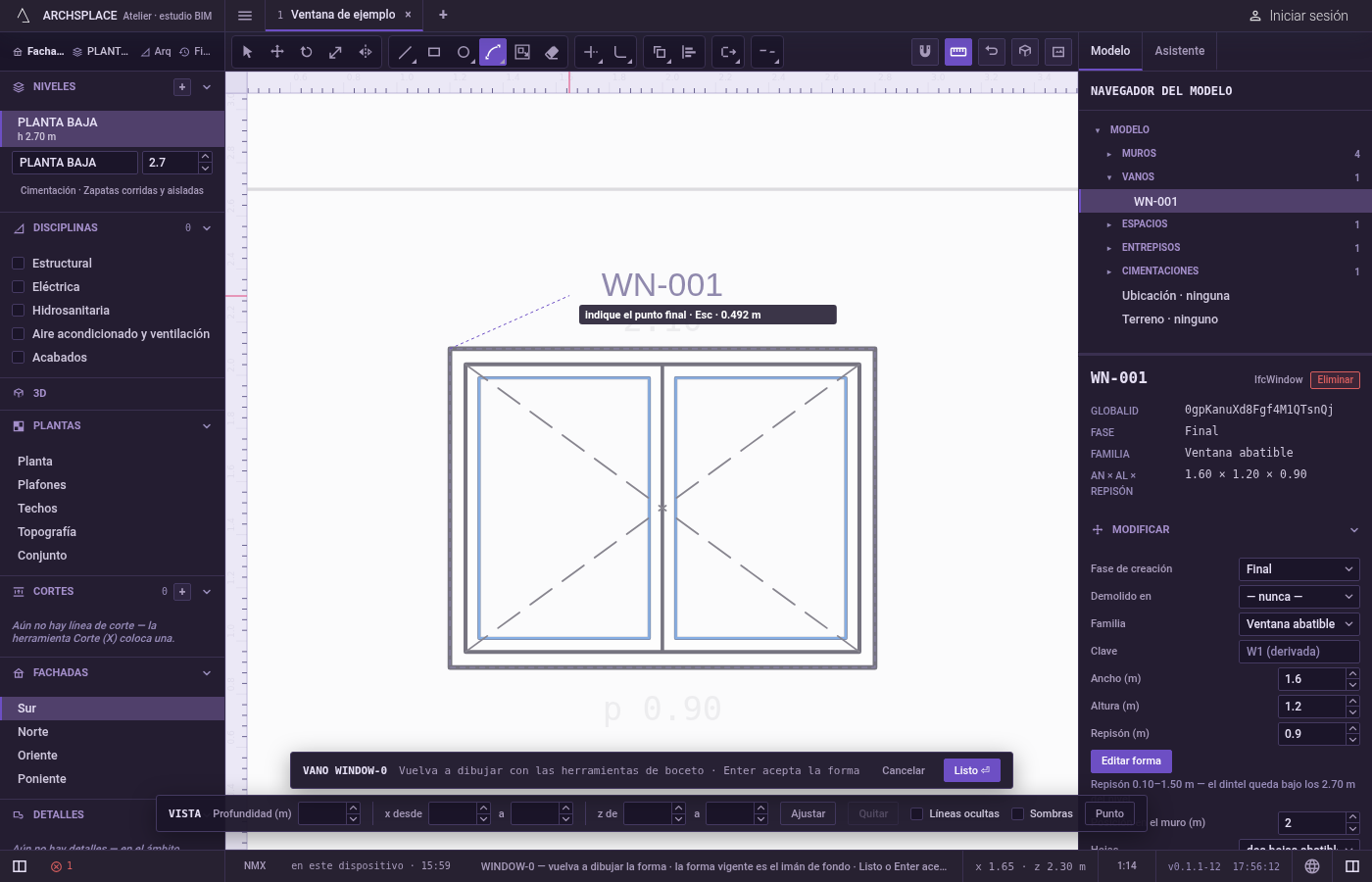

Haga clic en el inicio. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista. También lo puede escribir como
x;ydesde el origen del editor, el centro del vano a nivel de piso o el origen de la planta.

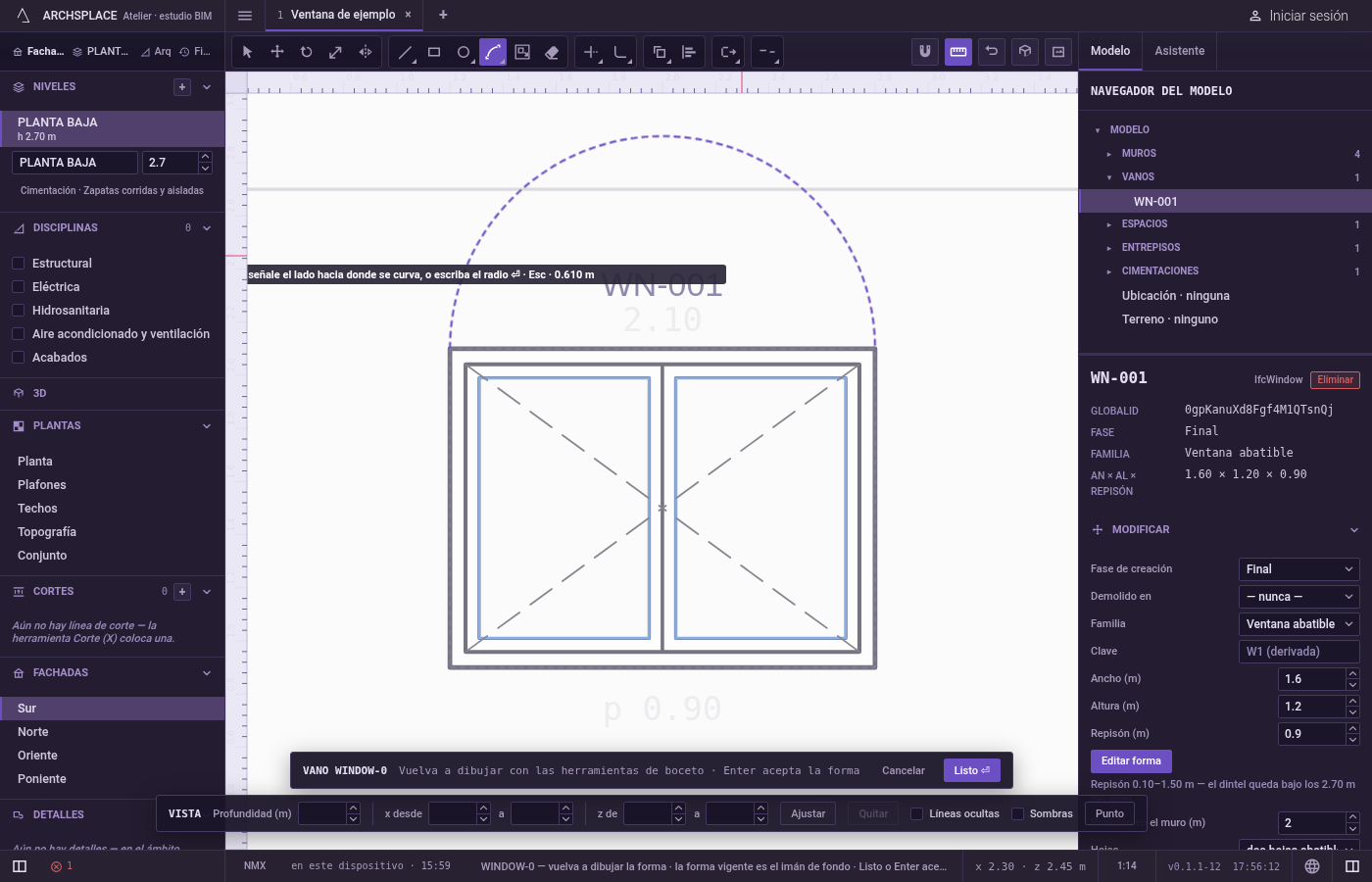

Haga clic en el final. Se ajusta de la misma manera, y se puede escribir como un punto, como
@1.2;0desde el inicio.

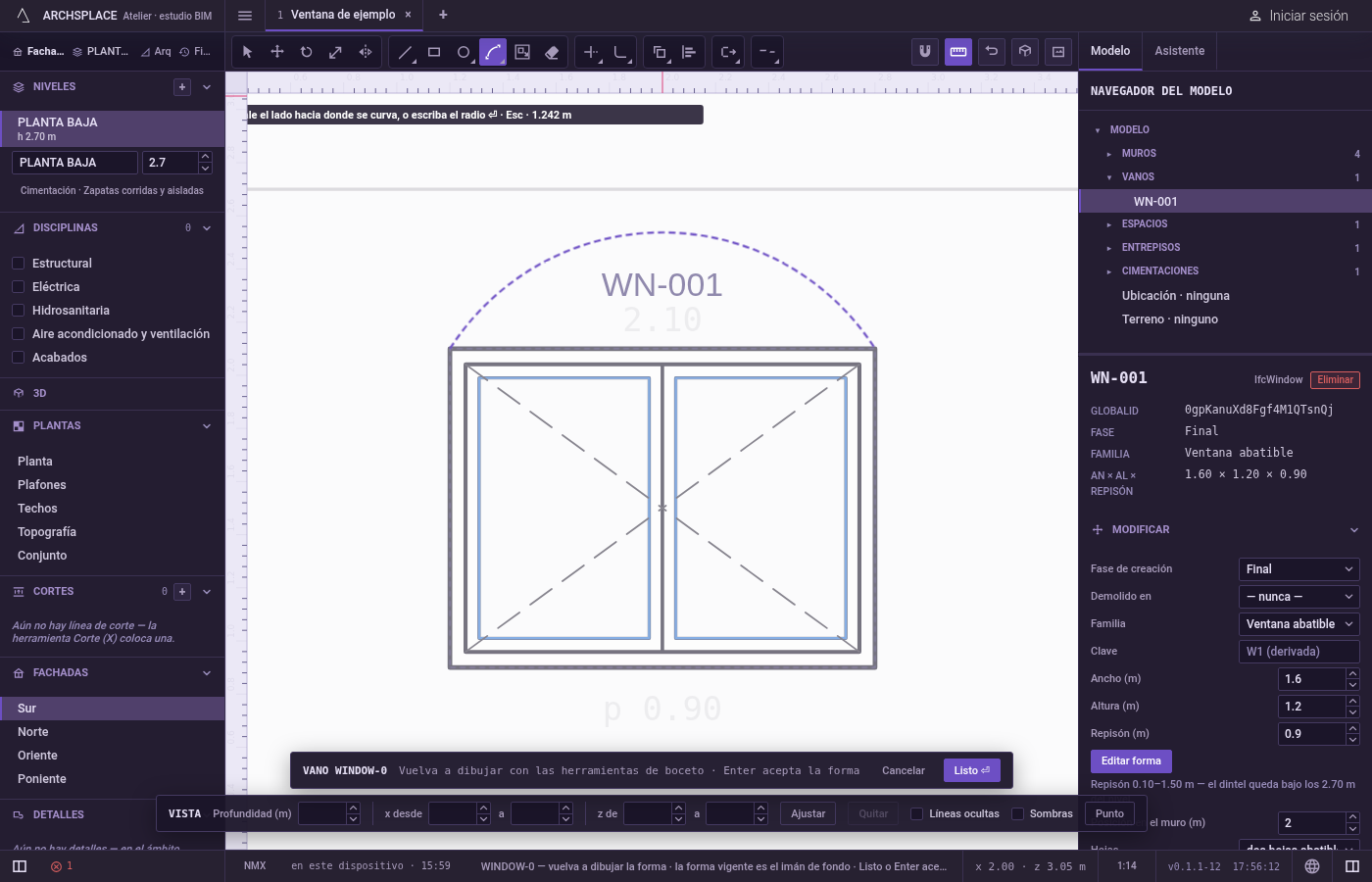

Señale el lado y el radio. El arco sigue al puntero, curvándose hacia él. La distancia del puntero al punto medio de la cuerda es el radio, así que un puntero cerca del punto medio da una media circunferencia y un puntero más lejos da un arco más rebajado. Haga clic para dibujarlo.

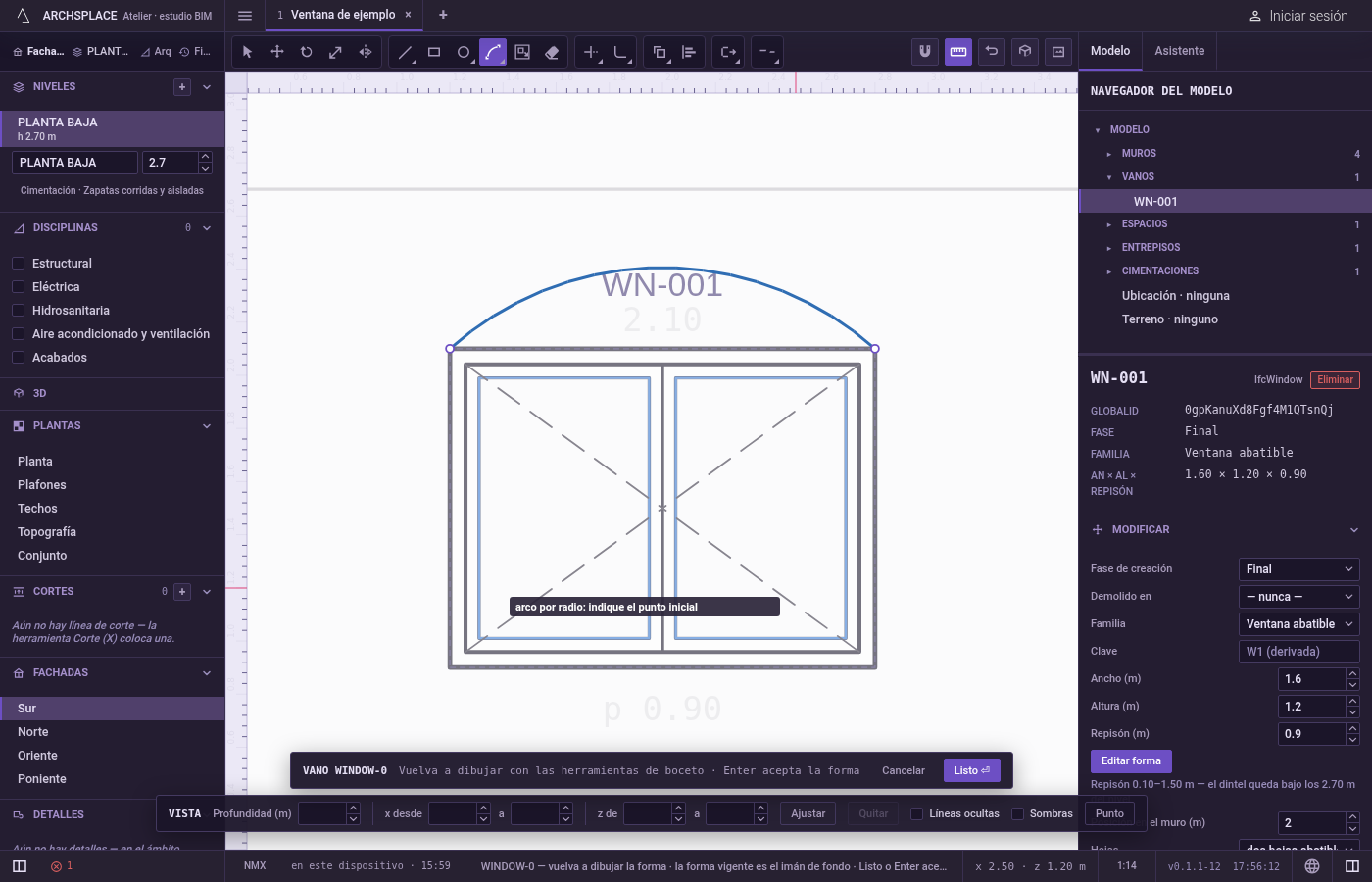

O escriba el radio. Mantenga el puntero del lado hacia donde se debe curvar el arco, escriba el radio en las unidades del proyecto y presione
Enter.

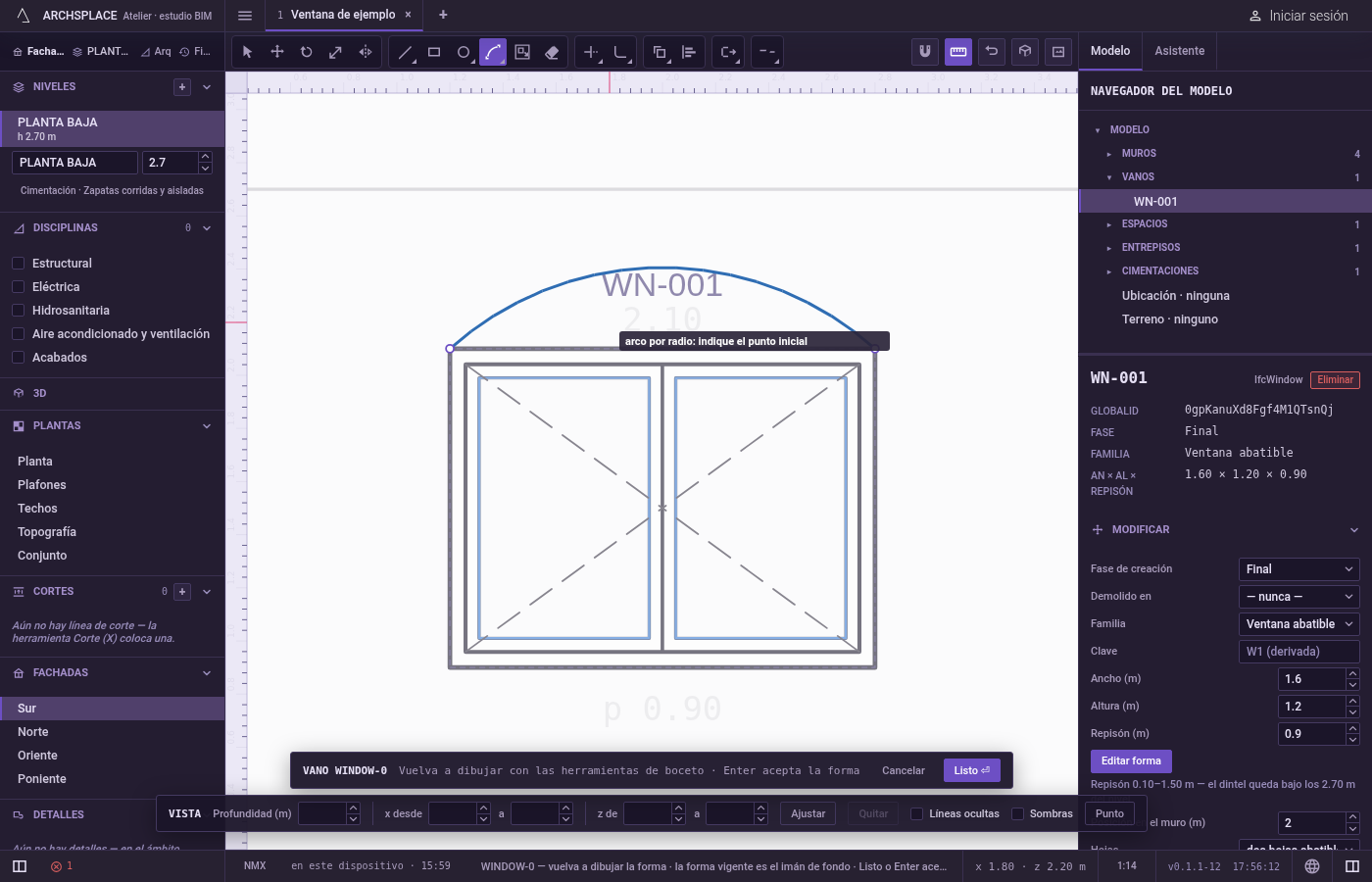

Continúe. El arco se dibuja y queda seleccionado, y la herramienta espera el siguiente.
Escdescarta los puntos dados y luego regresa a Seleccionar.
Qué rechaza
- Un radio menor que la mitad de la cuerda. Ningún arco de ese radio une los dos extremos, y la indicación dice ese punto no forma ninguna figura.
- Un final sobre el inicio. Una cuerda sin longitud no da ningún arco, y se rechaza de la misma manera.
- Más de una media circunferencia. Siempre se dibuja el arco más corto. Use Arco o Arco por centro para un arco mayor.
- Un radio escrito antes de tiempo. El radio solo se toma después del final. Un número solo escrito antes no hace nada.
Qué escribe en el contrato
Nada hasta que presiona Listo. Cada arco es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.
Un arco solo cierra un contorno junto con sus demás líneas. Se vuelve una flecha, el tercer número del punto donde empieza. Una ventana de 1.2 metros de ancho bajo un arco rebajado de radio 1.5:
Relacionado
Preguntas frecuentes
¿Cómo dibujo un arco rebajado de 1.5 metros de radio sobre un vano de 1.2 metros?
Presione A y luego S rápidamente, haga clic en las dos esquinas superiores del vano, ponga el puntero arriba de ellas, escriba 1.5 y presione Enter.
¿Por qué se rechaza el radio que escribí?
Es menor que la mitad de la distancia entre los dos extremos, así que ningún arco de ese radio los puede unir. La mitad de la distancia da una media circunferencia; cualquier valor mayor da un arco más rebajado.
¿Puedo obtener más que una media circunferencia?
No. Arco por radio siempre da el arco más corto. Use Arco o Arco por centro para uno mayor.
