BocetoCen el estudio
Círculo en el editor de piezas
Círculo dibuja una junta redonda dentro de la pieza de un patrón a partir de su centro y un punto sobre él, o de su centro y un radio escrito. El círculo es una sola junta, y debe quedar completo dentro de la pieza.
Qué es
Círculo dibuja una junta redonda dentro de la pieza: un punto en un granito, un anillo en un medallón, el círculo de una loseta decorativa. Le da su centro y luego su tamaño. Las esquinas de la pieza, los puntos medios de sus lados, su centro y sus bordes son imanes, y también lo son los extremos, los puntos medios y el largo de las juntas ya dibujadas.
Un círculo es una sola junta. Se selecciona, se desplaza, se borra y se deshace completo. Una vez dibujado, su centro y los puntos a su izquierda, a su derecha, arriba y abajo se vuelven imanes para las juntas siguientes.
Cuándo usarlo
- Para dibujar un motivo redondo dentro de la pieza.
- Cuando conoce el centro de un círculo y su radio.
- Cuando conoce dos puntos de su diámetro, o tres puntos sobre él, use Círculo por 2 puntos o Círculo por 3 puntos.
Los pasos

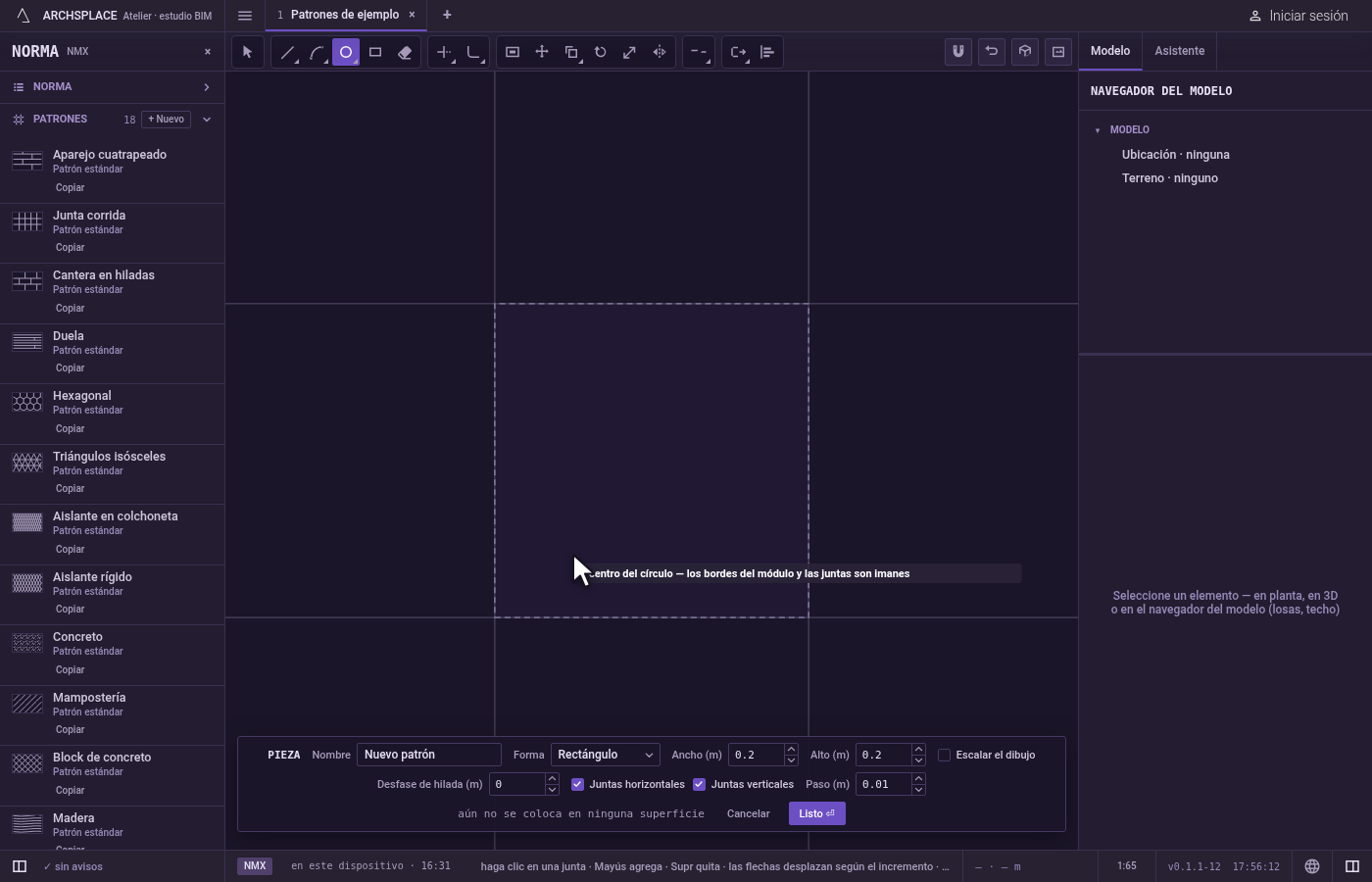

Tome la herramienta. Presione
C, o haga clic en Círculo en la barra. Comparte su botón con Círculo por 2 puntos, Círculo por 3 puntos y Polígono. La indicación junto al puntero pide el centro del círculo.

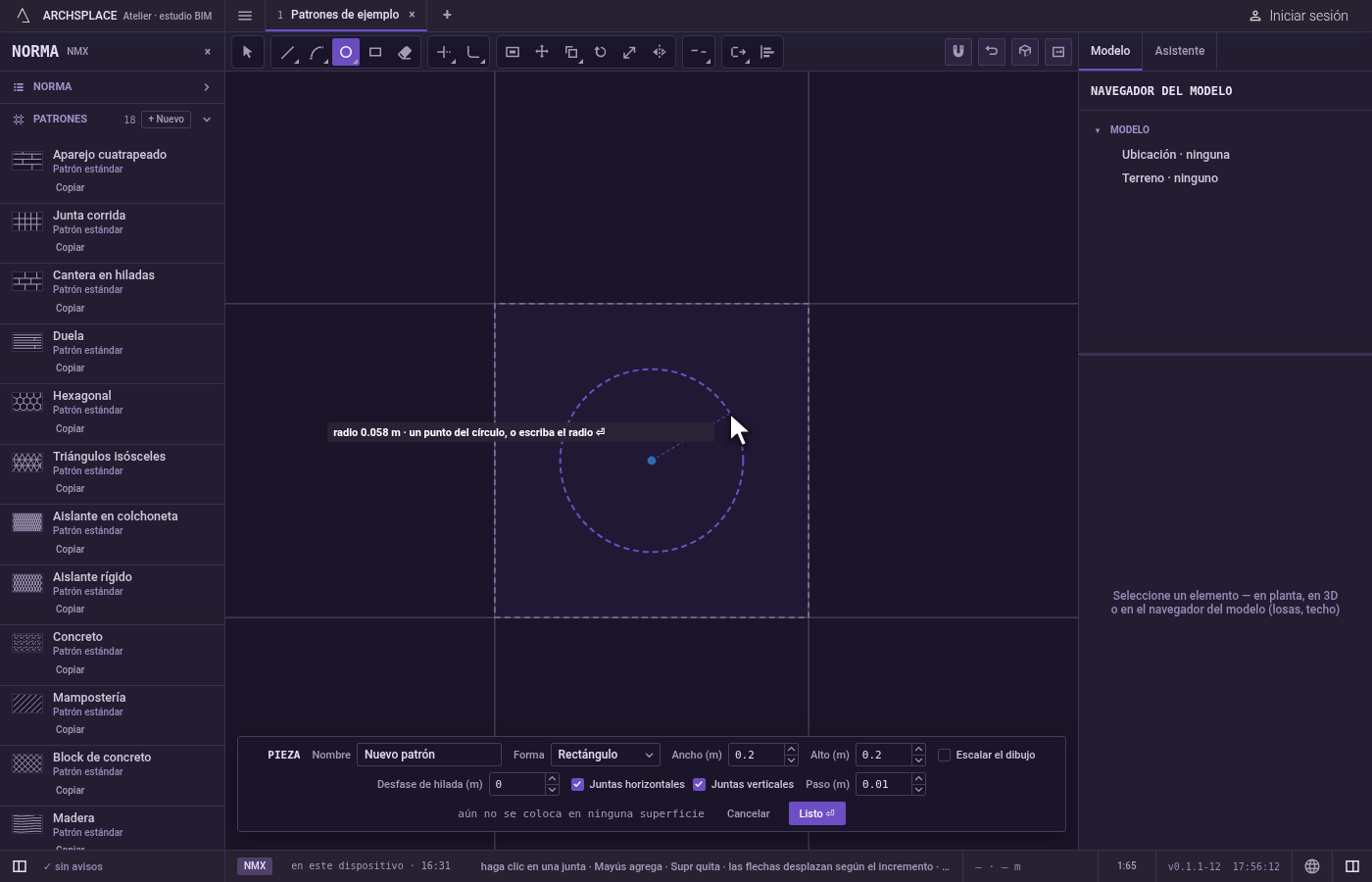

Coloque el centro. Haga clic dentro de la pieza, o escriba
x;yy presioneEnter, medido desde la esquina inferior izquierda de la pieza.

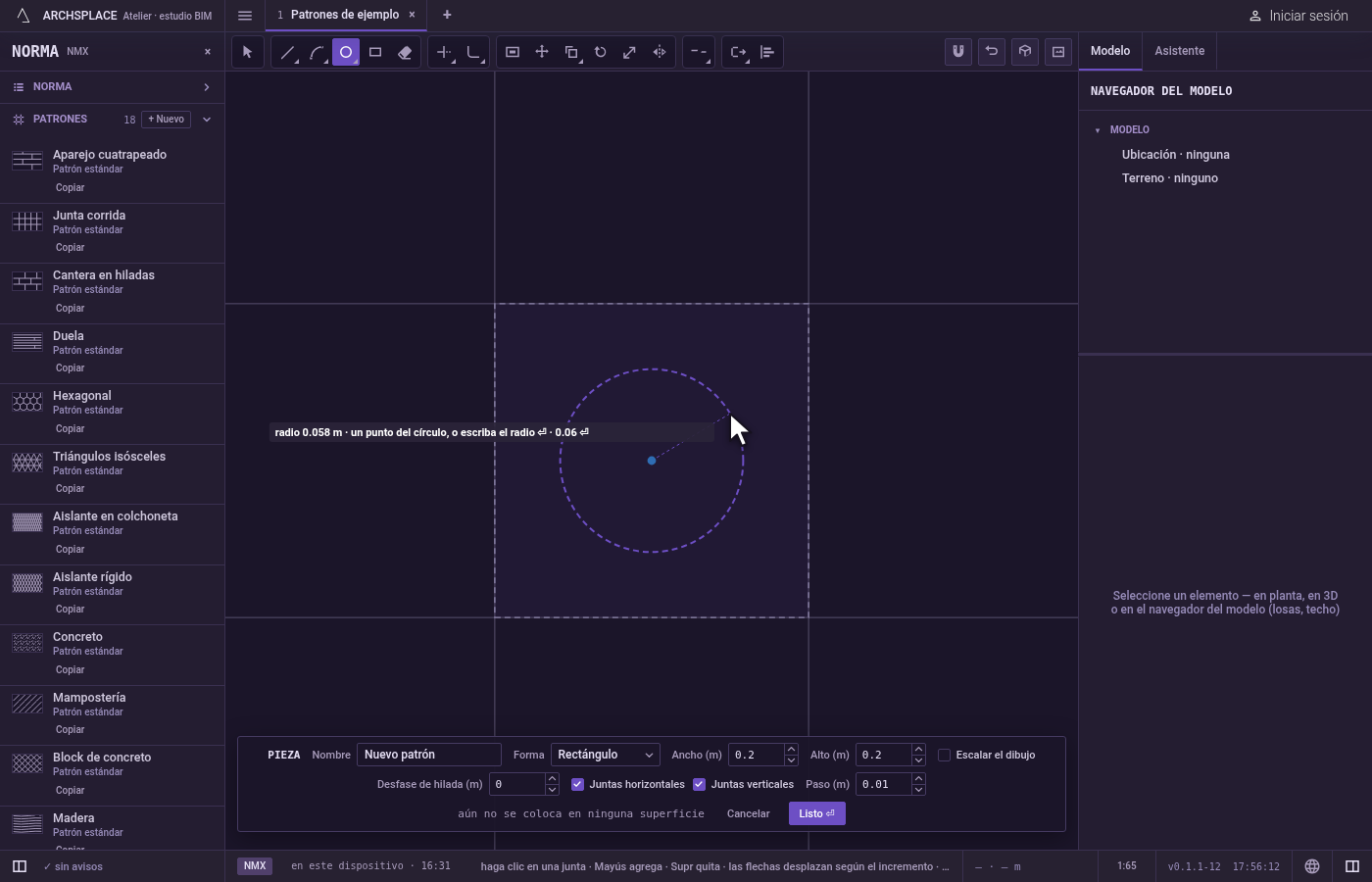

Dé el tamaño. Un círculo fantasma sigue al puntero, con su radio dibujado y mostrado en la indicación. Haga clic en un punto del círculo, o escriba el radio y presione
Enter. También puede presionar en el centro y arrastrar, soltando sobre el círculo. Si la imagen fantasma se pone roja, el clic se rechazaría.

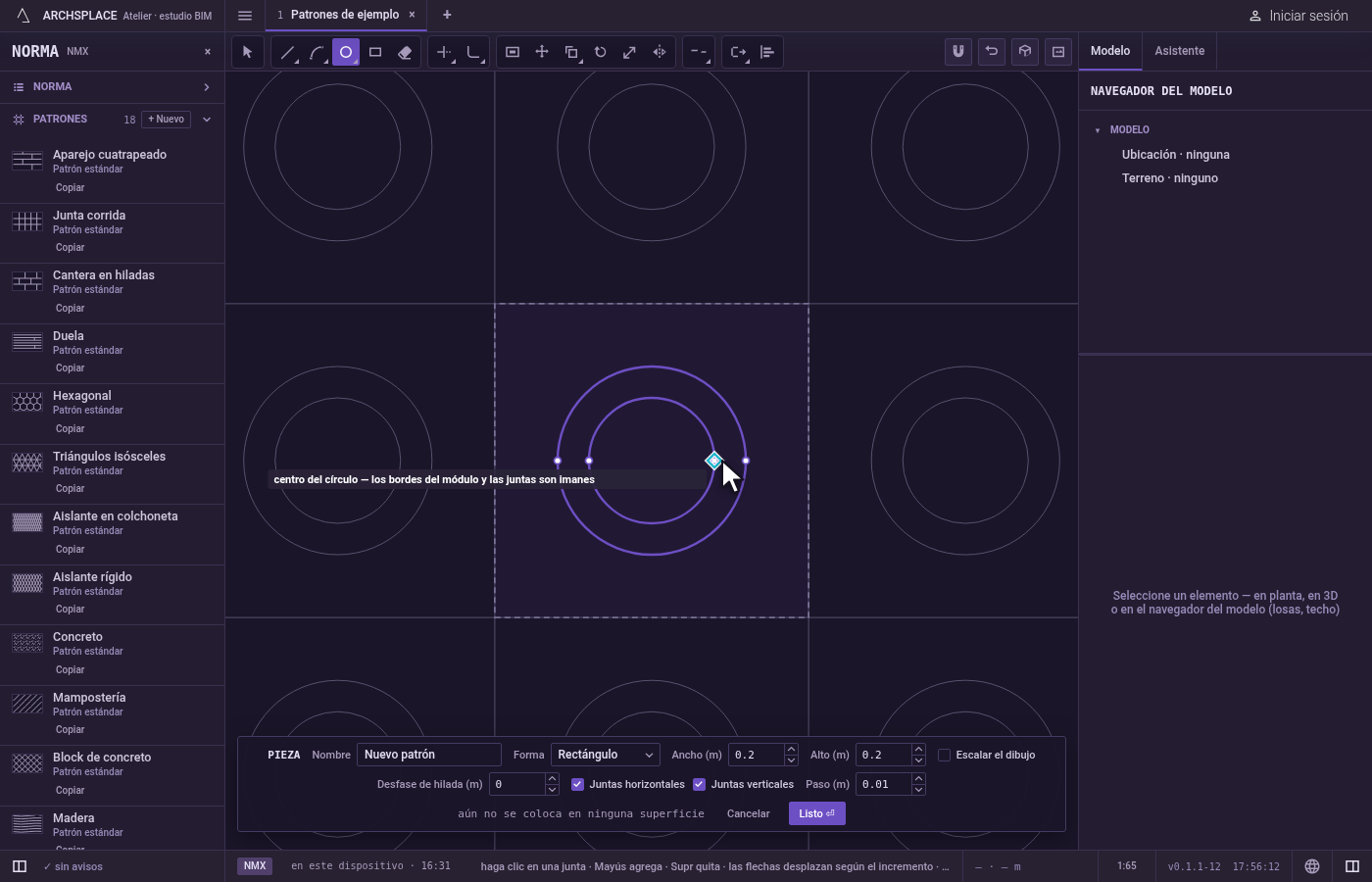

Dibuje el siguiente. El círculo se queda y la herramienta espera un centro nuevo.
Retroceda o cambie de idea.
Escborra lo que escribió y luego descarta el centro.Ctrl+Zdeshace el último círculo.

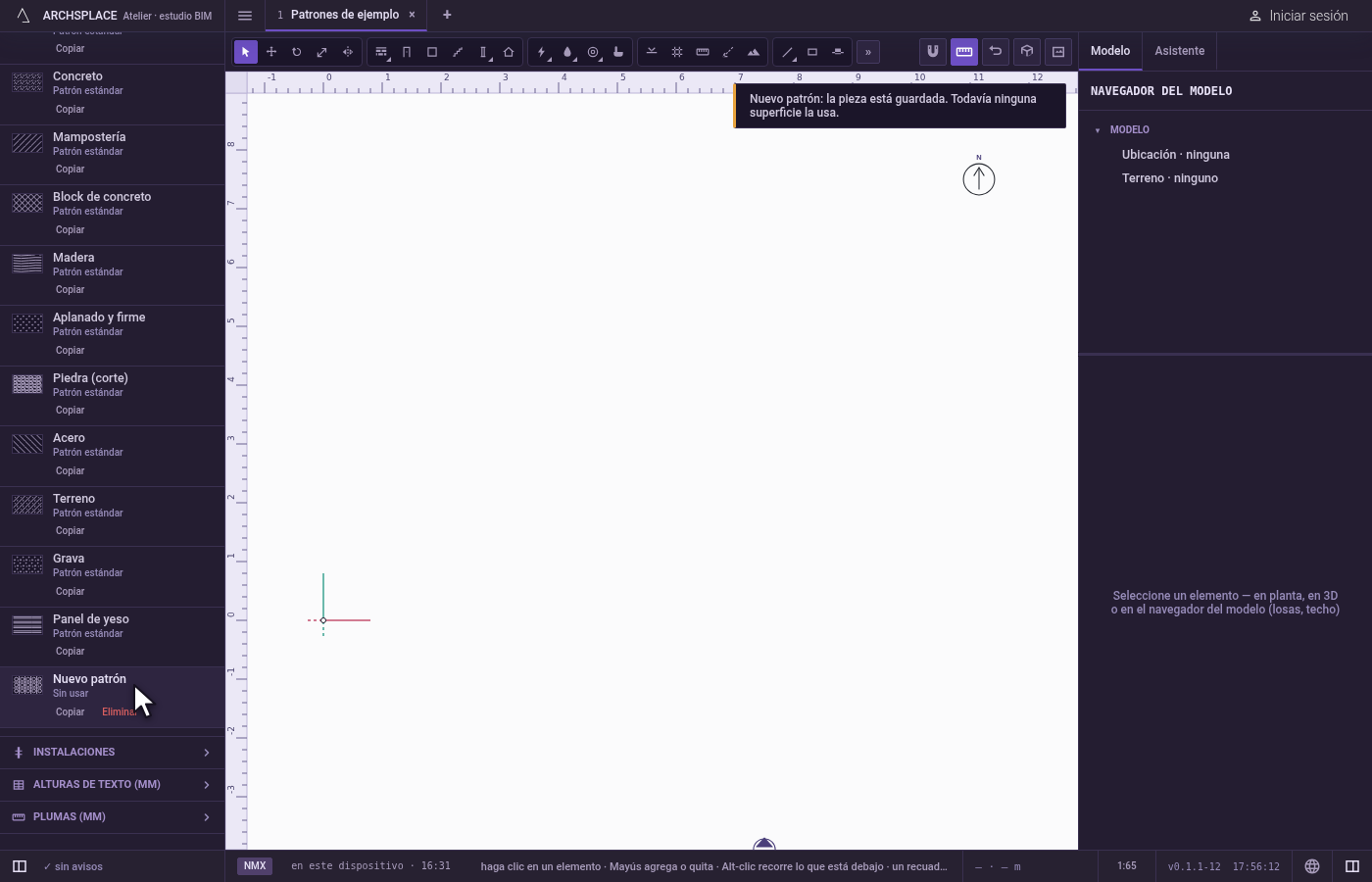

Entregue la pieza. Presione Listo en la barra al pie, o
Entersin nada en la mano.Escsin nada en la mano y nada seleccionado cierra el editor sin escribir nada.
Qué rechaza
- Un círculo que sale de la pieza. Si alguna parte de él quedaría fuera de la pieza, no se dibuja nada y el editor dice una forma debe quedar dentro del módulo. Su centro se queda en la mano.
- Un círculo demasiado chico. Un radio menor que un milímetro, o un segundo clic sobre el centro, se rechaza con no se admite una junta de menos de 1 mm.
- Cortar el círculo en el borde. Un círculo nunca se corta para que quepa: se conserva completo o se rechaza completo. Lo mismo vale después: si hace la pieza más chica con Escalar el dibujo desactivado, un círculo que ya no cabe se descarta, y el editor lo cuenta.
Qué escribe en el contrato
Nada mientras dibuja: el círculo se queda en el editor de piezas, donde Ctrl+Z lo revierte. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer. Un círculo se guarda como una sola junta cerrada hecha de dos semicírculos, en metros desde la esquina inferior izquierda de la pieza. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.
Relacionado
Preguntas frecuentes
¿Cómo dibujo un círculo de un tamaño exacto?
Haga clic en el centro, escriba el radio y presione Enter. El radio va en las unidades del proyecto.
¿Por qué se rechazó mi círculo?
Todo el círculo debe quedar dentro de la pieza. Si alguna parte de él cruzaría el borde de la pieza, no se dibuja nada, y su centro se queda en la mano para que pruebe un radio menor.
¿Puedo seleccionar la mitad de un círculo?
No. Un círculo es una sola junta: se selecciona, se mueve y se borra completo. Para conservar una parte, córtelo con Recortar o Partir, lo que deja un arco.
