Mover

Mover desplaza las líneas y las esquinas que usted tiene en la mano en el editor de bocetos, de un punto base a un destino, o una distancia que escribe. Mantenga Ctrl en el último clic para conservar el original y soltar una copia desplazada; sin nada en la mano, se mueve todo el dibujo.

Qué es

Mover toma lo que usted tiene en la mano en el editor de bocetos y lo desplaza el paso que va de un punto base a un destino. Las líneas unidas a una esquina movida la siguen, y una curva cuyos dos extremos se mueven conserva su curvatura. Sin nada en la mano, Mover toma todo lo que usted dibujó en el editor.

El paso se define con dos clics, o con un clic y una distancia escrita. Mantener presionada Ctrl (⌘ en una Mac) en el segundo clic conserva el original donde estaba y agrega la copia desplazada.

Cuándo usarlo

Para llevar todo un contorno a su lugar, por ejemplo centrar un remate en arco sobre su ventana.
Para desplazar un lado de una forma: seleccione esa línea y muévala, y sus vecinas se estiran para seguirla.
Para hacer un segundo contorno a partir del primero, con Ctrl presionada en el destino.

Los pasos

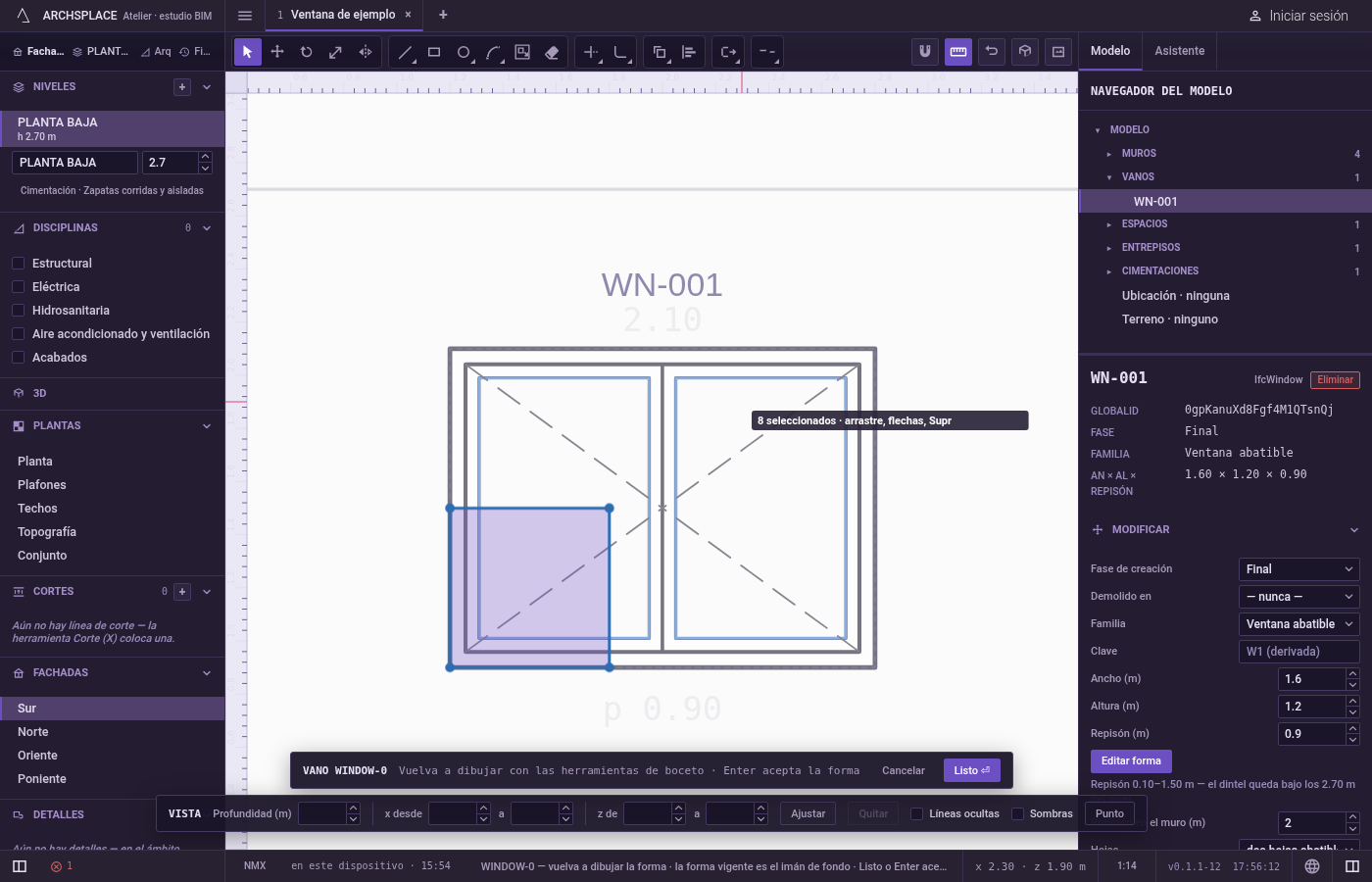

Elija lo que va a mover. En el editor de bocetos (vea Seleccionar para las maneras de entrar), tome con Seleccionar las líneas y las esquinas que quiera. Sáltese este paso para mover todo el dibujo.

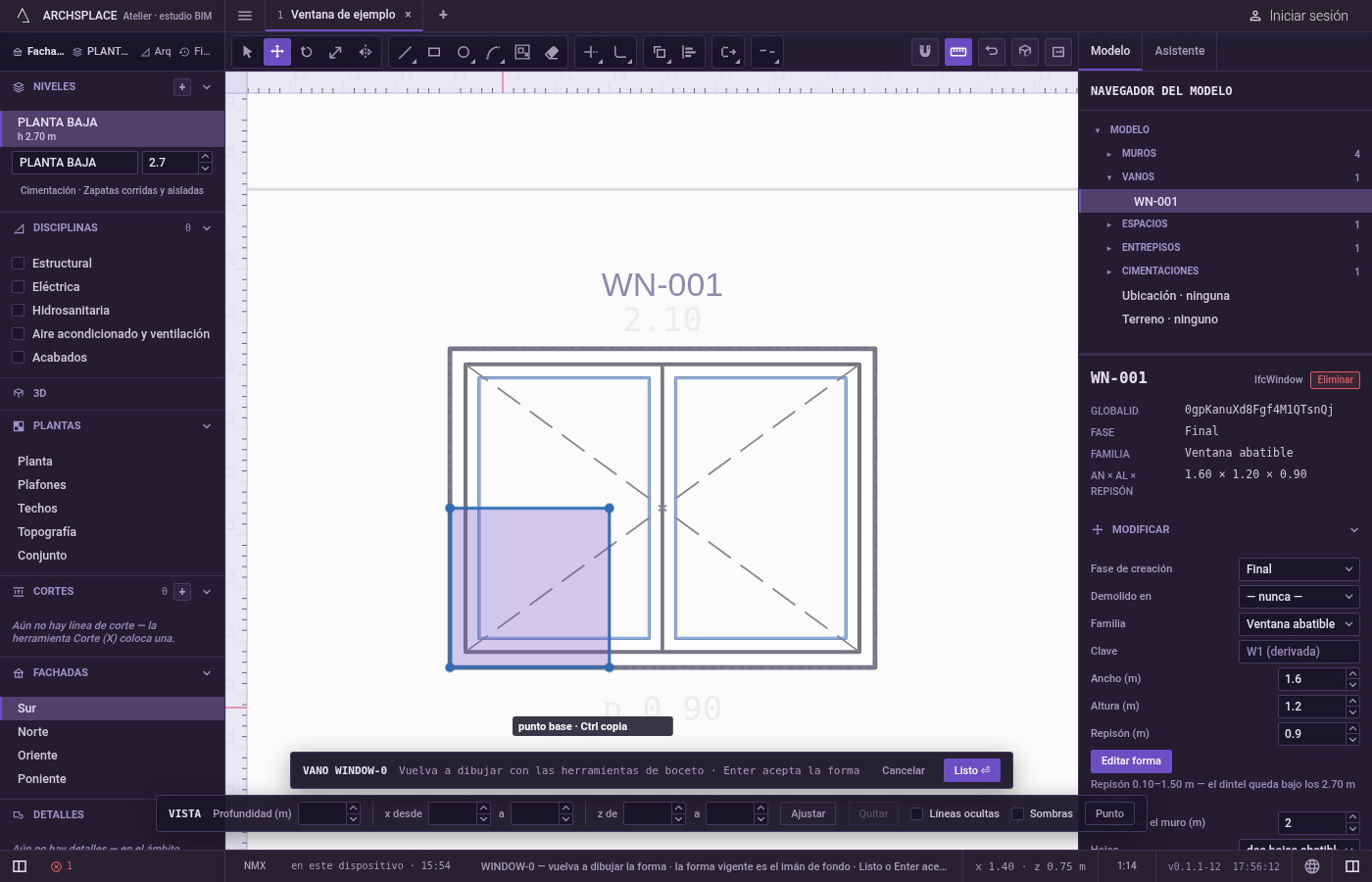

Active Mover. Presione M, o haga clic en Mover en la barra de herramientas del editor. La indicación junto al cursor le indica que haga clic en el punto base y luego donde cae, o que escriba una distancia, y que Ctrl copia. Lo que tiene en la mano sigue en la mano.

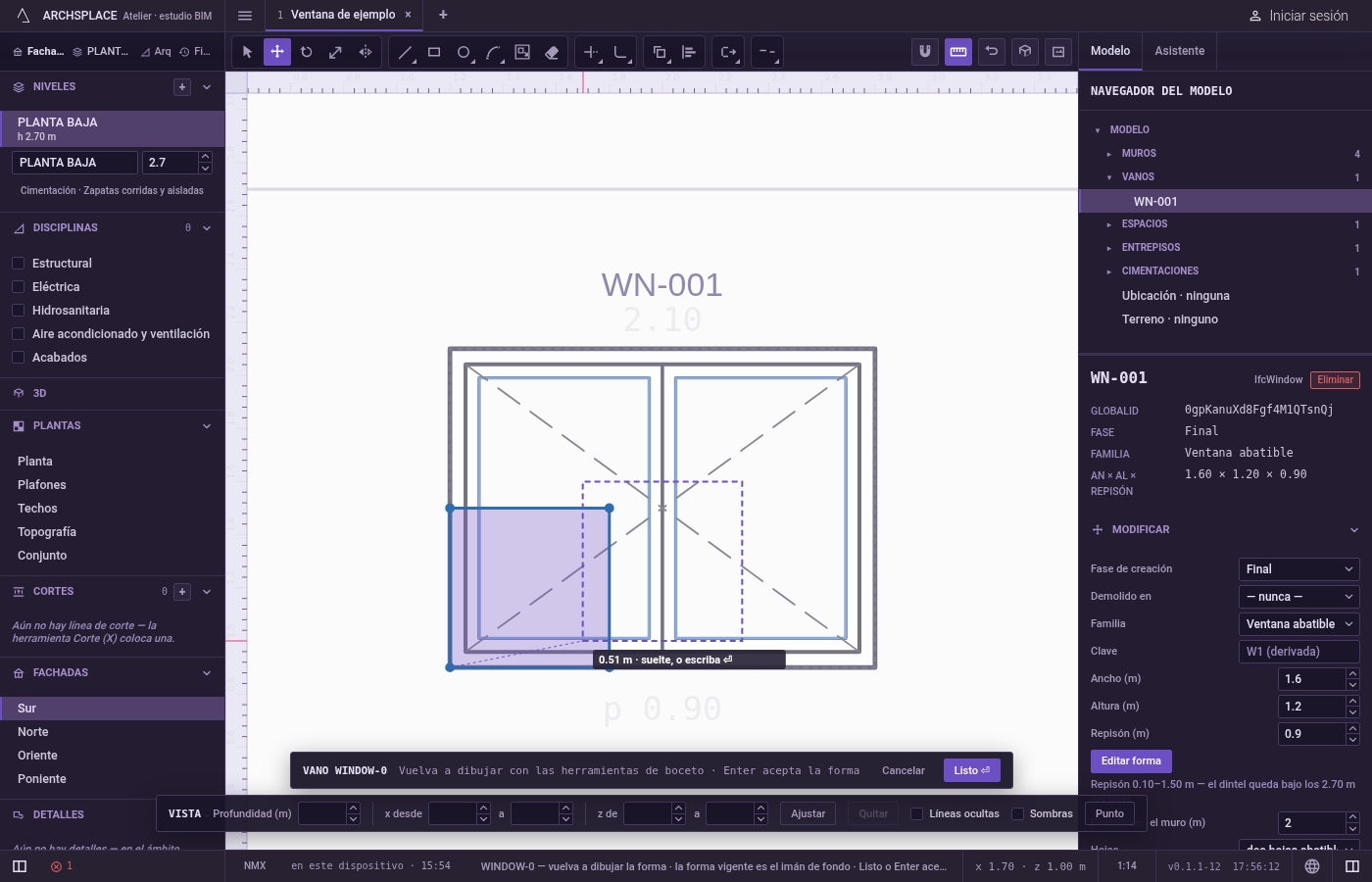

Haga clic en el punto base. El punto se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista. La indicación junto al cursor dice punto base.

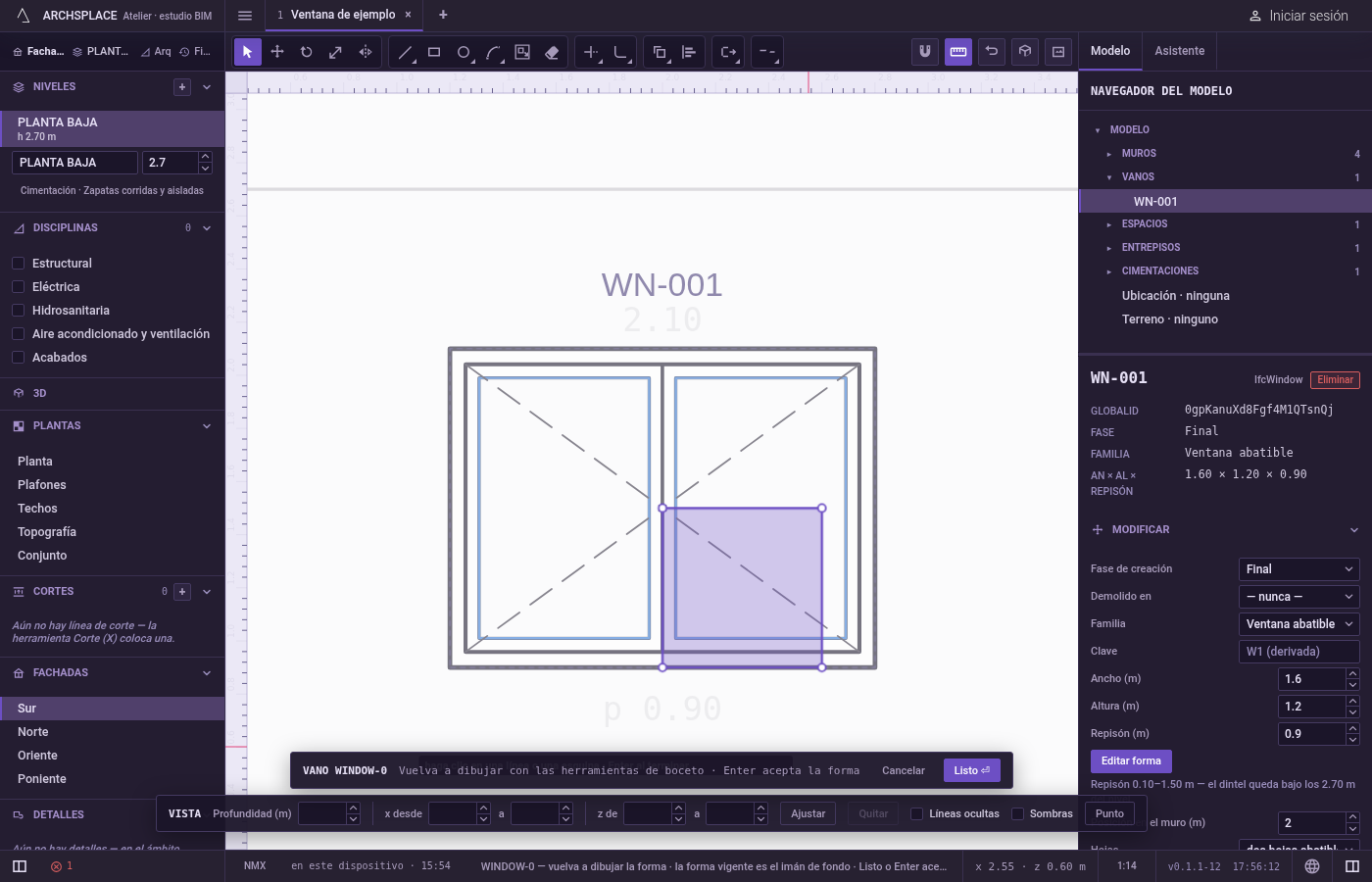

Haga clic donde cae. Una vista previa del dibujo desplazado sigue al puntero, con una línea desde el punto base, y la indicación muestra la distancia. Haga clic para soltarlo. También puede presionar en el punto base, arrastrar y soltar en el destino. Mantenga presionada Ctrl al hacer clic para conservar el original y agregar la copia.

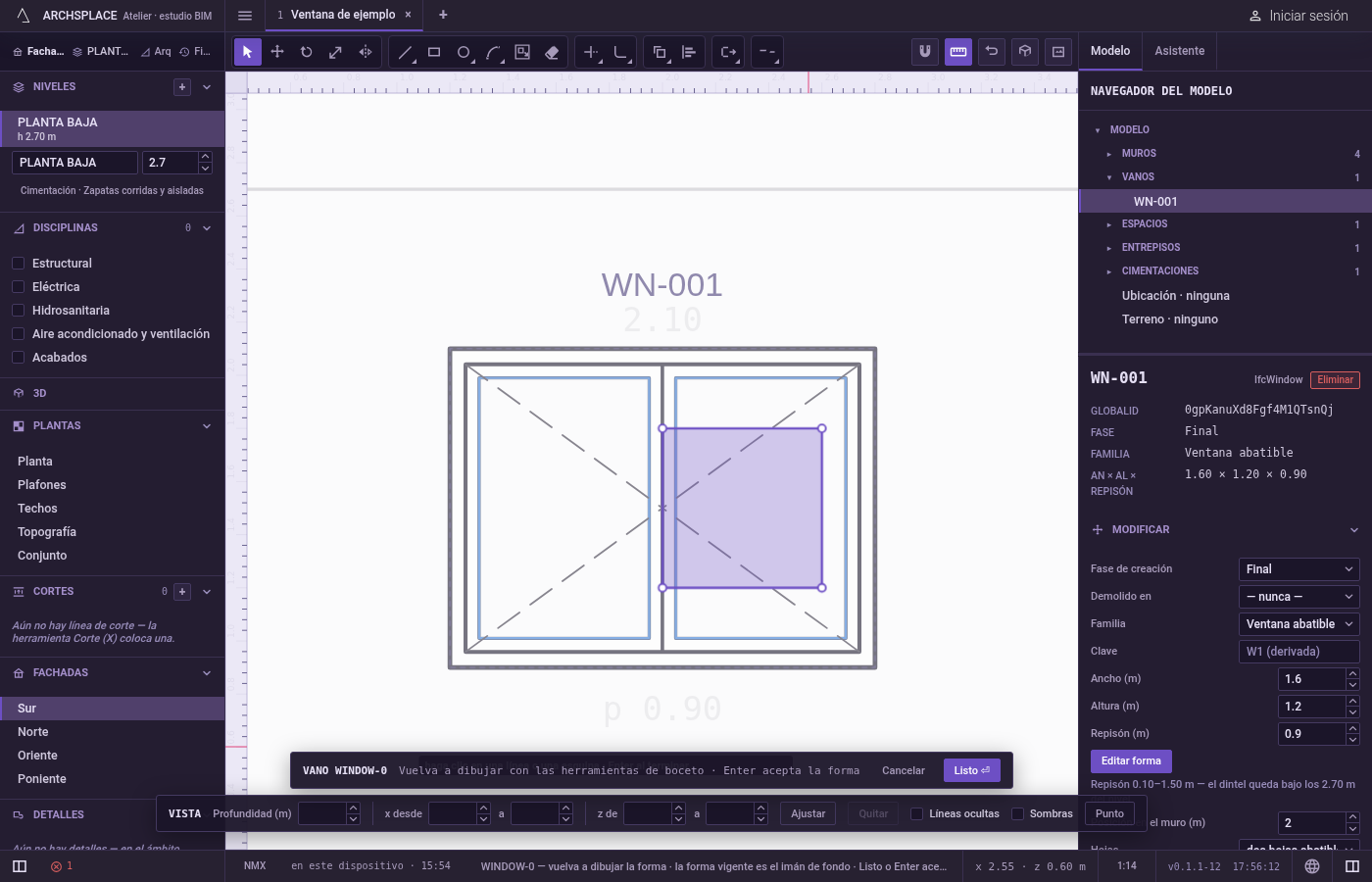

O escriba la distancia. Después del punto base, apunte en la dirección que quiere, escriba la distancia en las unidades del proyecto y presione Enter. El dibujo cae a esa distancia del punto base sobre la línea hacia el puntero. Retroceso borra el último carácter que escribió.
Continúe. Una vez que cae, el editor regresa a Seleccionar y suelta lo que tenía en la mano.

Qué rechaza

Un destino sobre el punto base. Un segundo clic sobre el mismo punto base no hace nada; la herramienta sigue esperando.
Una distancia escrita antes de tiempo. Los dígitos solo cuentan una vez fijado el punto base. Escritos antes, se descartan.
Una copia a partir de una distancia escrita. Una distancia escrita siempre mueve. Para copiar a una distancia exacta, use Copiar.
La forma vigente. La forma atenuada detrás de su dibujo nunca se mueve. Mover todo mueve solo lo que usted dibujó.
Una copia limpia de una parte de un contorno. Una copia lleva todo el contorno que contiene lo que seleccionó, con solo las esquinas seleccionadas desplazadas. Seleccione todas las líneas de una forma antes de copiarla con Ctrl.
La curvatura de una curva con un solo extremo movido. Una curva conserva su curvatura solo cuando se mueven sus dos extremos. Si solo tiene un extremo en la mano, ese lado queda recto.

Esc descarta el punto base y luego suelta lo que tiene en la mano. Presionada una vez más sin nada pendiente, cierra el editor y descarta el dibujo.

Qué escribe en el contrato

Nada hasta que presiona Listo. El movimiento solo cambia el dibujo dentro del editor, donde Ctrl+Z lo recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Un movimiento suma el mismo paso a cada punto que toma y conserva la flecha de cada curva, así que el remate de una ventana subido 0.3 metros conserva exactamente su arco:

Relacionado

Preguntas frecuentes

¿Cómo muevo mi boceto exactamente 30 centímetros?

Presione M, haga clic en un punto base, apunte en la dirección que quiere, escriba 0.3 y presione Enter. El dibujo cae a 0.3 metros del punto base en esa dirección.

¿Cómo copio en lugar de mover?

Mantenga presionada Ctrl (Comando en una Mac) al hacer clic en el punto de destino. El original se queda y se agrega una copia desplazada. Una distancia escrita siempre mueve y nunca copia.

¿Qué se mueve cuando no hay nada seleccionado?

Todo lo que usted dibujó en el editor. La forma vigente atenuada detrás de su dibujo nunca se mueve.
