Centro de carga
Centro de carga coloca el tablero de donde salen los circuitos: un clic en un muro lo pone ahí, y cuando la fase ya tiene uno, un clic lo mueve y todos los circuitos lo siguen. Ctrl y un clic agregan otro centro de carga.
Qué es
El centro de carga es de donde salen los circuitos. Su herramienta no es una simple colocación: el primer clic en un muro coloca el centro de carga, y cada clic después mueve el centro de carga de la fase en la que dibuja al muro donde hace clic, en lugar de agregar otro. Los circuitos lo siguen de inmediato, trazados de nuevo desde su nuevo lugar. Con Ctrl presionada, un clic agrega otro centro de carga.
La lista junto a las herramientas ofrece los tipos de tablero de su plantilla, como el centro de carga en un proyecto con la plantilla NMX. El centro de carga se empotra en su muro como un gabinete. Con más de uno, cada dispositivo se alimenta del más cercano por el camino del cable, salvo que su propio panel indique otro, y cada centro de carga numera sus circuitos por su cuenta.
Cuándo usarlo
- Para colocar el centro de carga de una instalación nueva, antes o después de los dispositivos.
- Para probar el centro de carga en otro lugar y ver los circuitos trazados de nuevo desde ahí.
- Para agregar un tablero secundario, por ejemplo para una cochera o un piso superior.
Los pasos

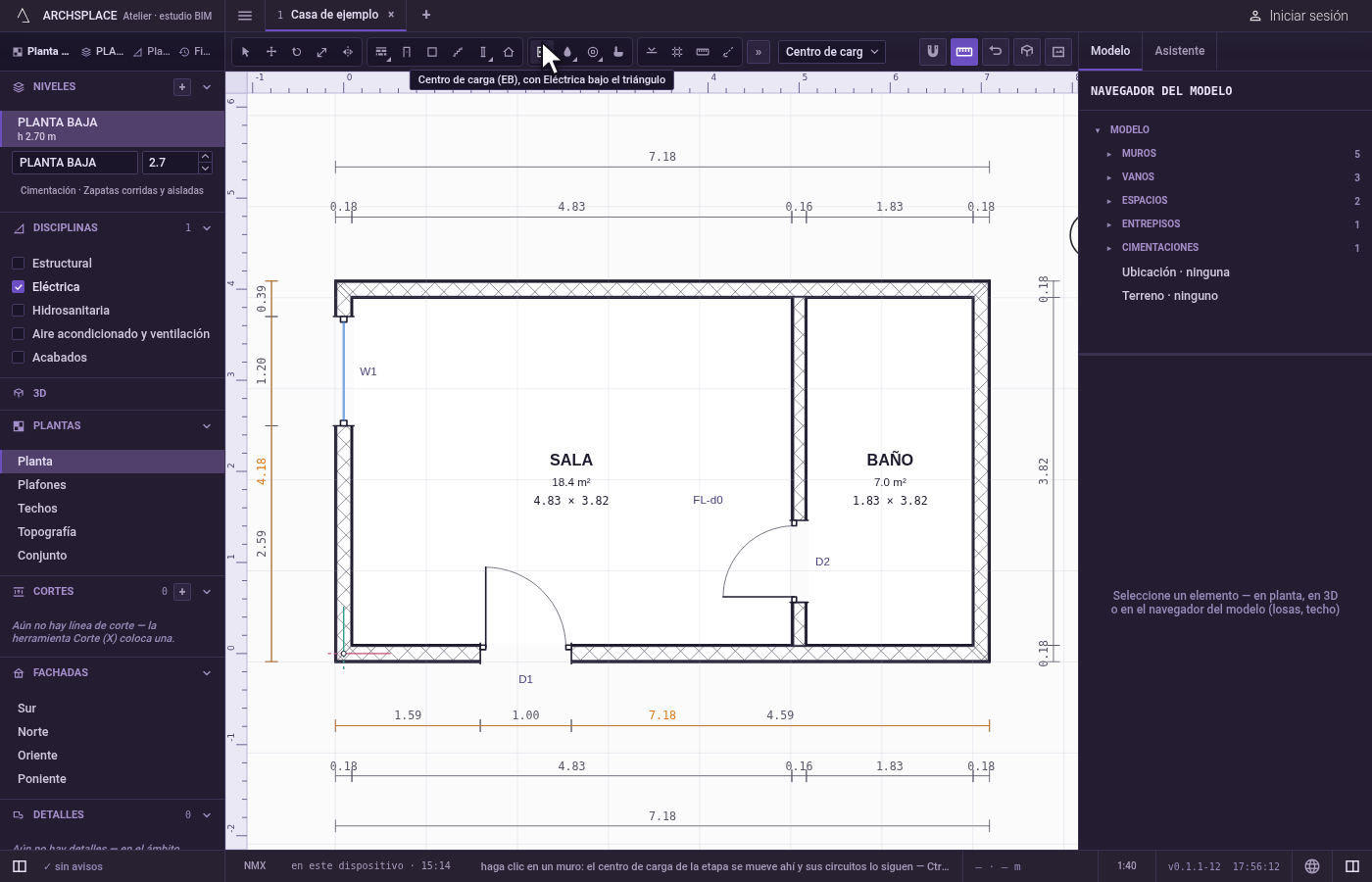

Tome la herramienta. Escriba
Ey luegoBrápidamente, o elíjala en la barra de herramientas, donde comparte un botón con Dispositivo eléctrico. La barra de estado indica que un clic en un muro mueve ahí el centro de carga de la fase y que Ctrl y un clic agregan otro.

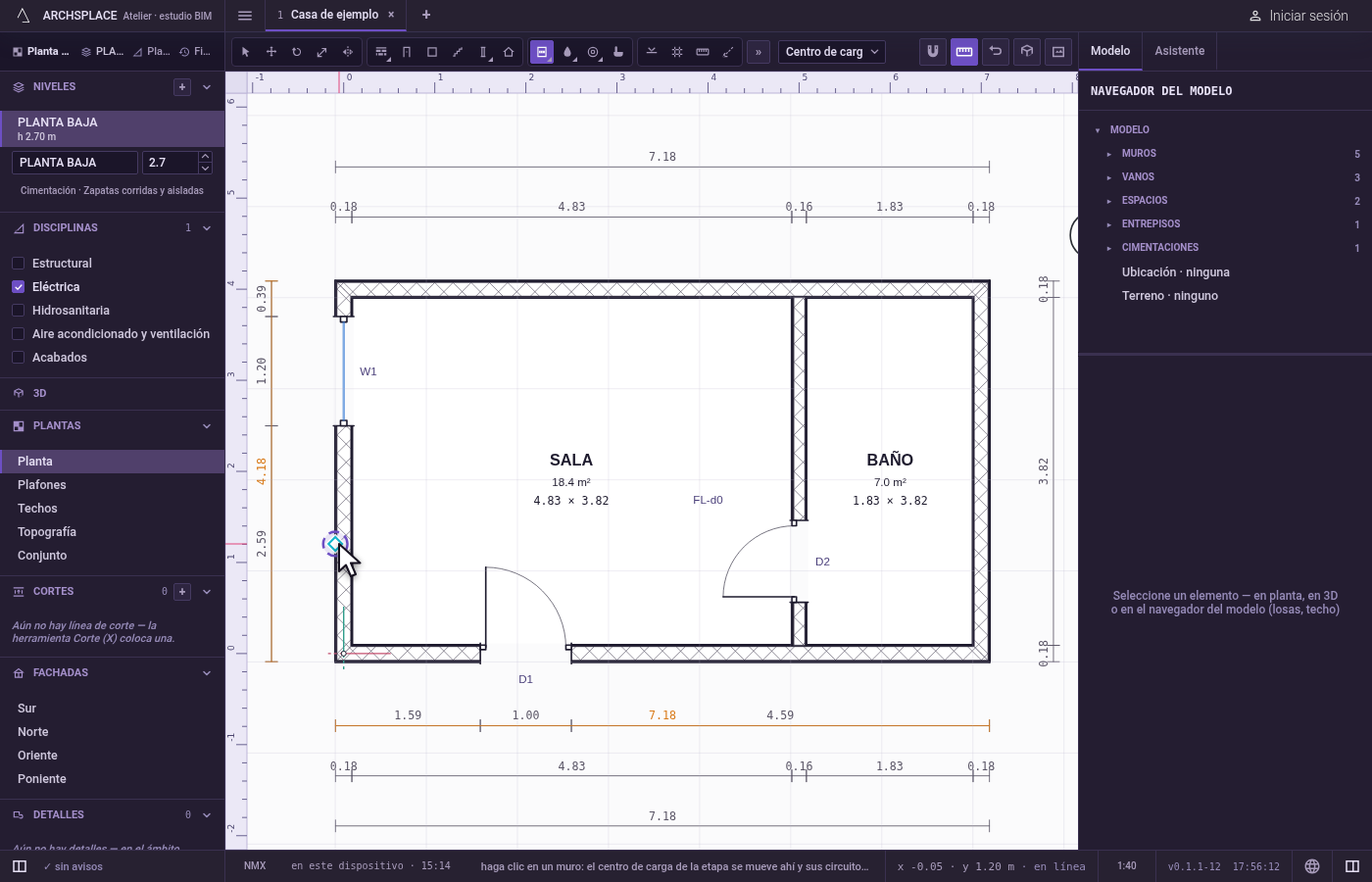

Elija el tipo. Elíjalo en la lista junto a las herramientas, si su plantilla ofrece más de uno.

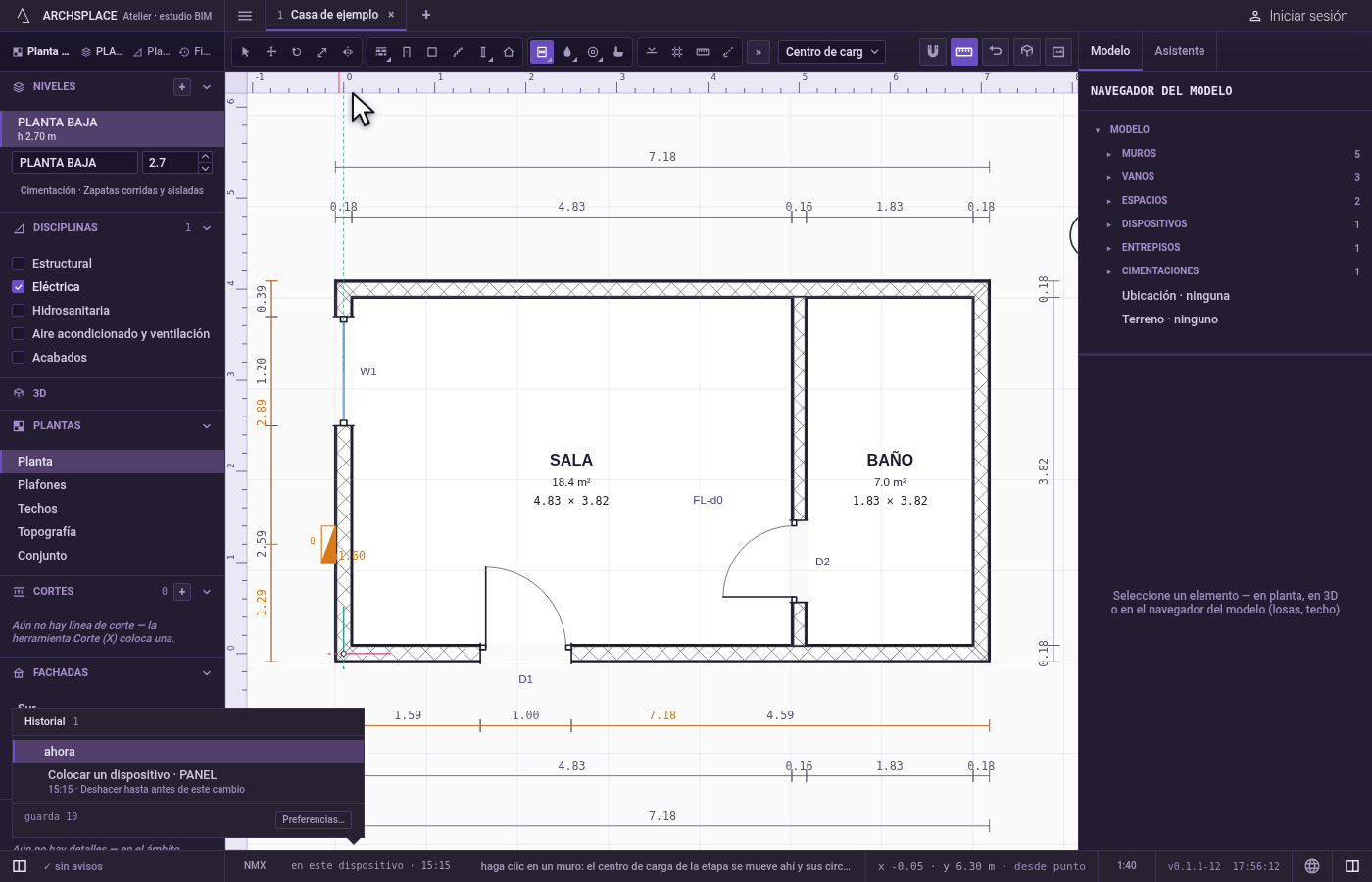

Haga clic en un muro. Haga clic sobre el muro o a menos de unos 60 cm de él, del lado hacia el que debe mirar el centro de carga. Si todavía no hay ninguno en esta fase, se coloca ahí. Si hay uno o más, el más cercano en este nivel se mueve ahí (el primero, si no hay ninguno en este nivel), y los circuitos lo siguen.

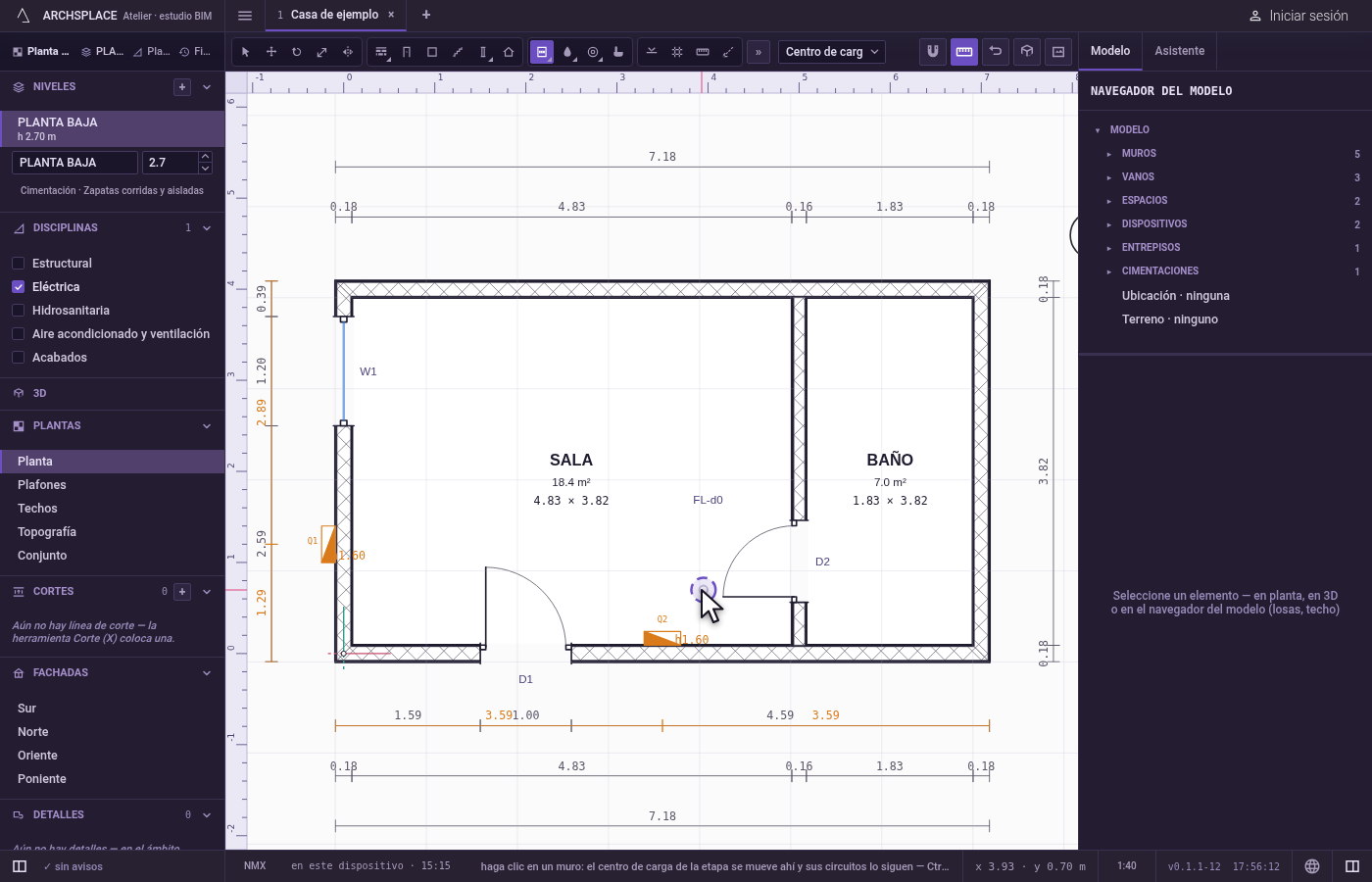

Agregue otro, con Ctrl. Mantenga presionada
Ctrl(⌘en una Mac) al hacer clic: se coloca un centro de carga nuevo, y los centros de carga se reparten los dispositivos.
Qué rechaza
- Un clic lejos de todos los muros. A más de unos 60 cm de cualquier muro, no se coloca ni se mueve nada.
- Un dispositivo alimentado desde algo que no es un centro de carga. El proyecto rechaza un dispositivo cuyo panel indica como alimentación cualquier cosa que no sea un centro de carga.
Qué escribe en el contrato
Un solo paso, que un solo deshacer revierte. El primer centro de carga, y cada uno que se agrega con Ctrl, agrega un registro de dispositivo: su tipo, su muro, su distancia a lo largo del muro, su cara y su fase. Un movimiento cambia solo el muro, la distancia y la cara del centro de carga movido. Los circuitos nunca se escriben: se calculan a partir de los dispositivos y los centros de carga cada vez que se construye el proyecto.
Conceptos
Relacionado
Preguntas frecuentes
¿Cómo muevo el centro de carga?
Tome la herramienta Centro de carga y haga clic en el muro donde debe ir. El centro de carga se mueve ahí y todos los circuitos se vuelven a trazar desde su nuevo lugar.
¿Un proyecto puede tener dos centros de carga?
Sí. Mantenga presionada Ctrl (Comando en una Mac) al hacer clic para agregar otro. Cada dispositivo se alimenta entonces del centro de carga más cercano por el camino del cable, salvo que usted elija uno en el panel del dispositivo, y cada centro de carga numera sus propios circuitos.
