Escala

Escala agranda o reduce las líneas y las esquinas que usted tiene en la mano en el editor de bocetos respecto a un centro, según la relación entre una distancia de referencia y una nueva a la que apunta, o un factor que escribe. Sin nada en la mano escala todo el dibujo, igual en todas las direcciones.

Qué es

Escala hace más grande o más chico lo que usted tiene en la mano en el editor de bocetos respecto a un punto central, en la misma medida en todas las direcciones. La medida es una relación: la distancia del centro a un punto de referencia en el que hace clic cuenta como uno, y la distancia al punto en el que hace clic después es el nuevo tamaño. En su lugar puede escribir el factor. Sin nada en la mano, escala todo el dibujo. Las curvas conservan su forma, solo más grandes o más chicas.

Mantener presionada Ctrl (⌘ en una Mac) en el último clic conserva el original y agrega la copia escalada.

Cuándo usarlo

Para ajustar una forma a un tamaño que puede señalar, como hacer que un arco llegue al borde del vano del muro que está detrás.
Para escalar todo un contorno con un factor conocido.
Para hacer un segundo contorno más grande o más chico, con Ctrl presionada.

Los pasos

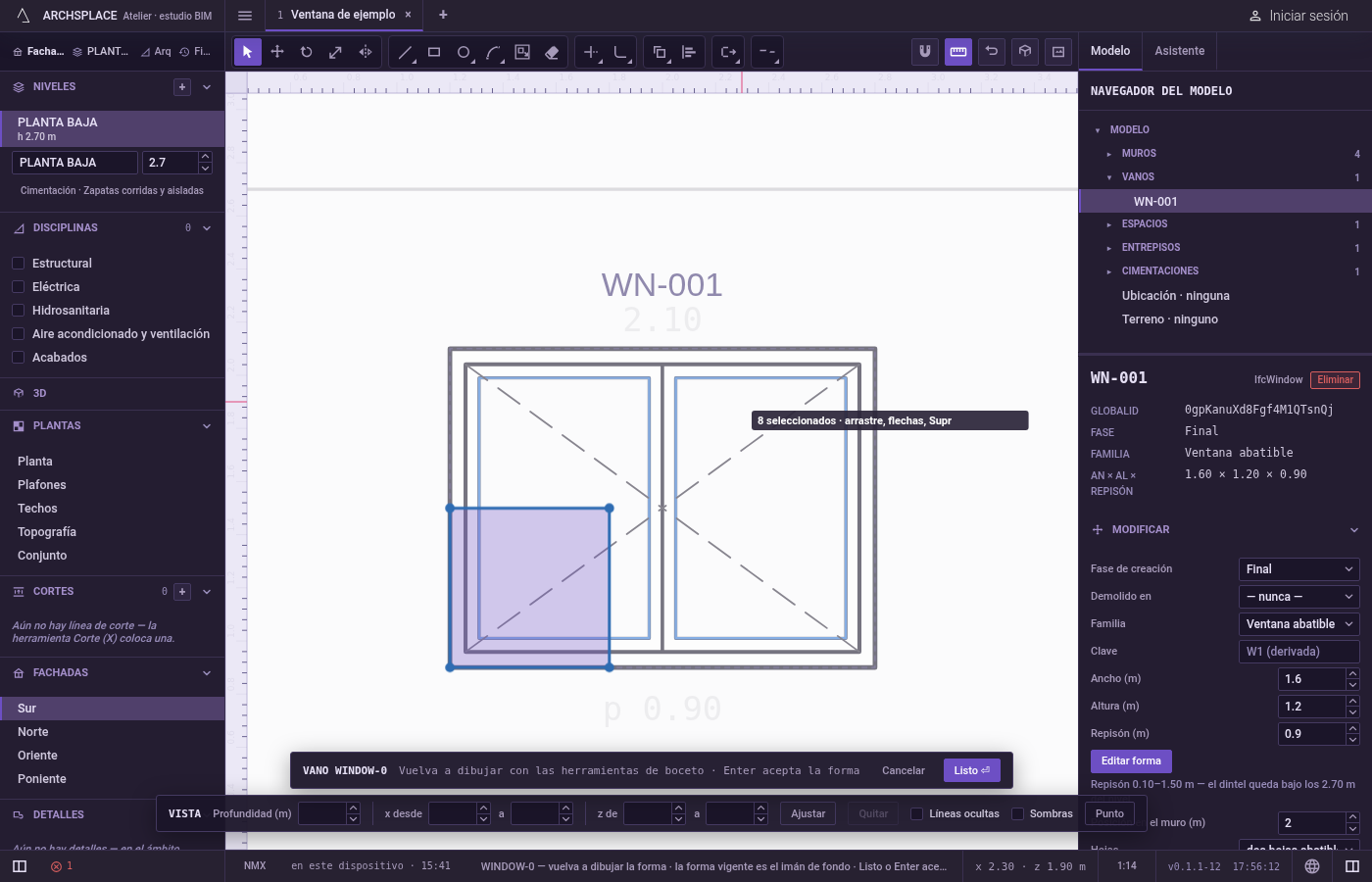

Elija lo que va a escalar. En el editor de bocetos (vea Seleccionar para las maneras de entrar), tome con Seleccionar las líneas y las esquinas que quiera, o no tome nada para escalar todo el dibujo.

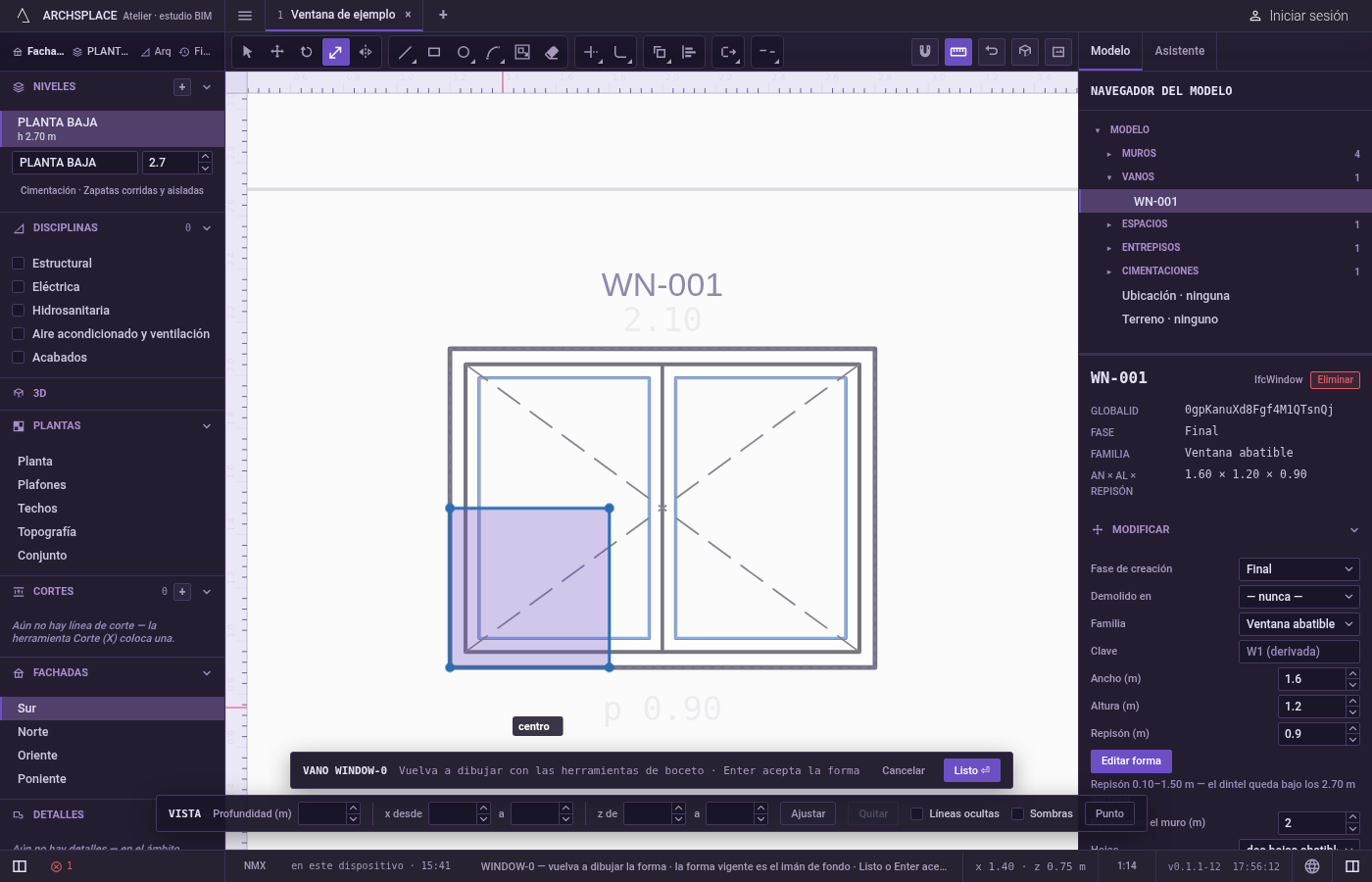

Active Escala. Escriba S y luego C rápidamente (S sola abre Estirar, y la C cambia a Escala), o haga clic en Escala en la barra de herramientas del editor. La indicación junto al cursor le indica que haga clic en el centro, en una referencia y luego en el tamaño, o que escriba un factor.

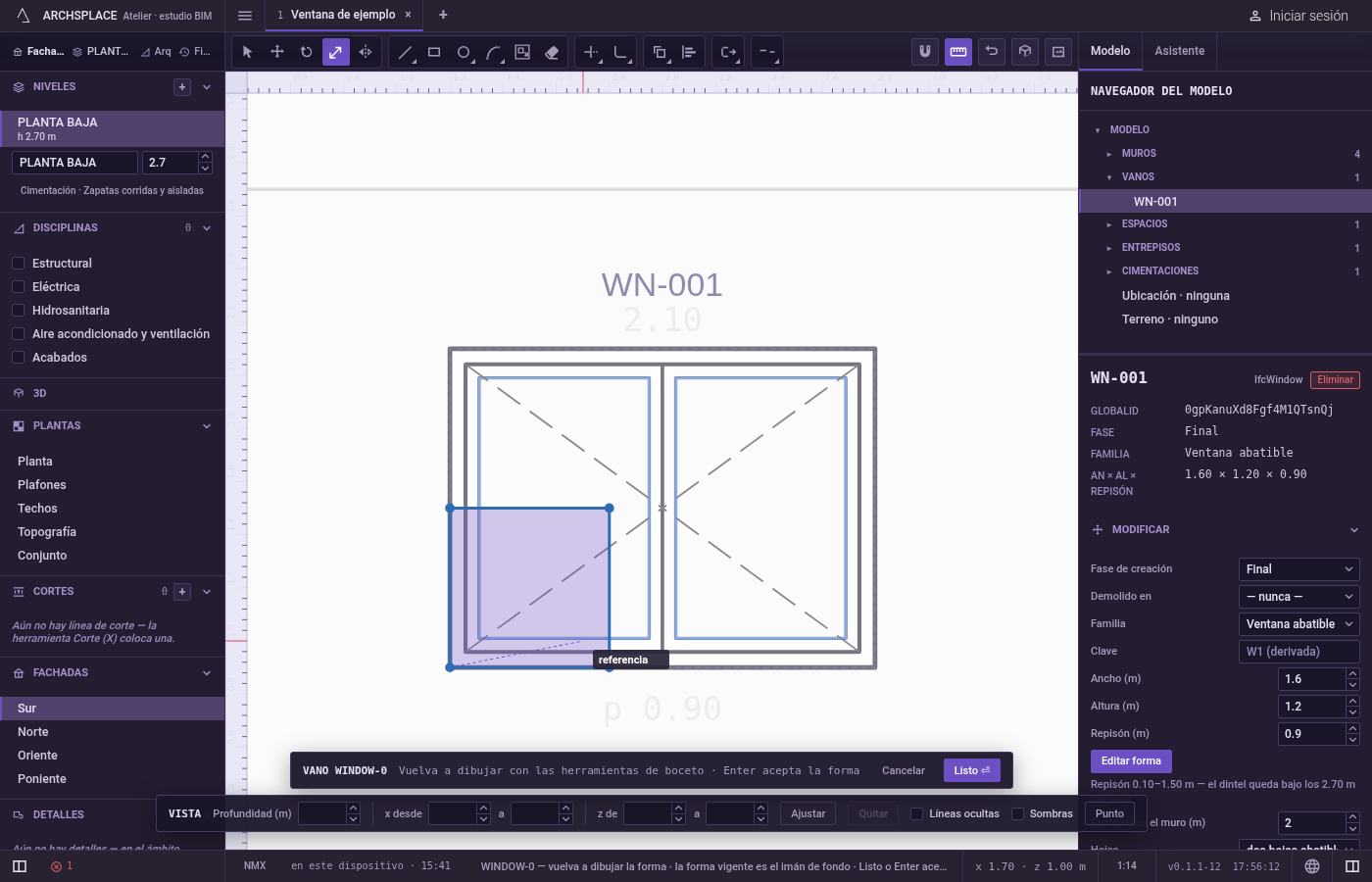

Haga clic en el centro. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista. Este punto se queda donde está.

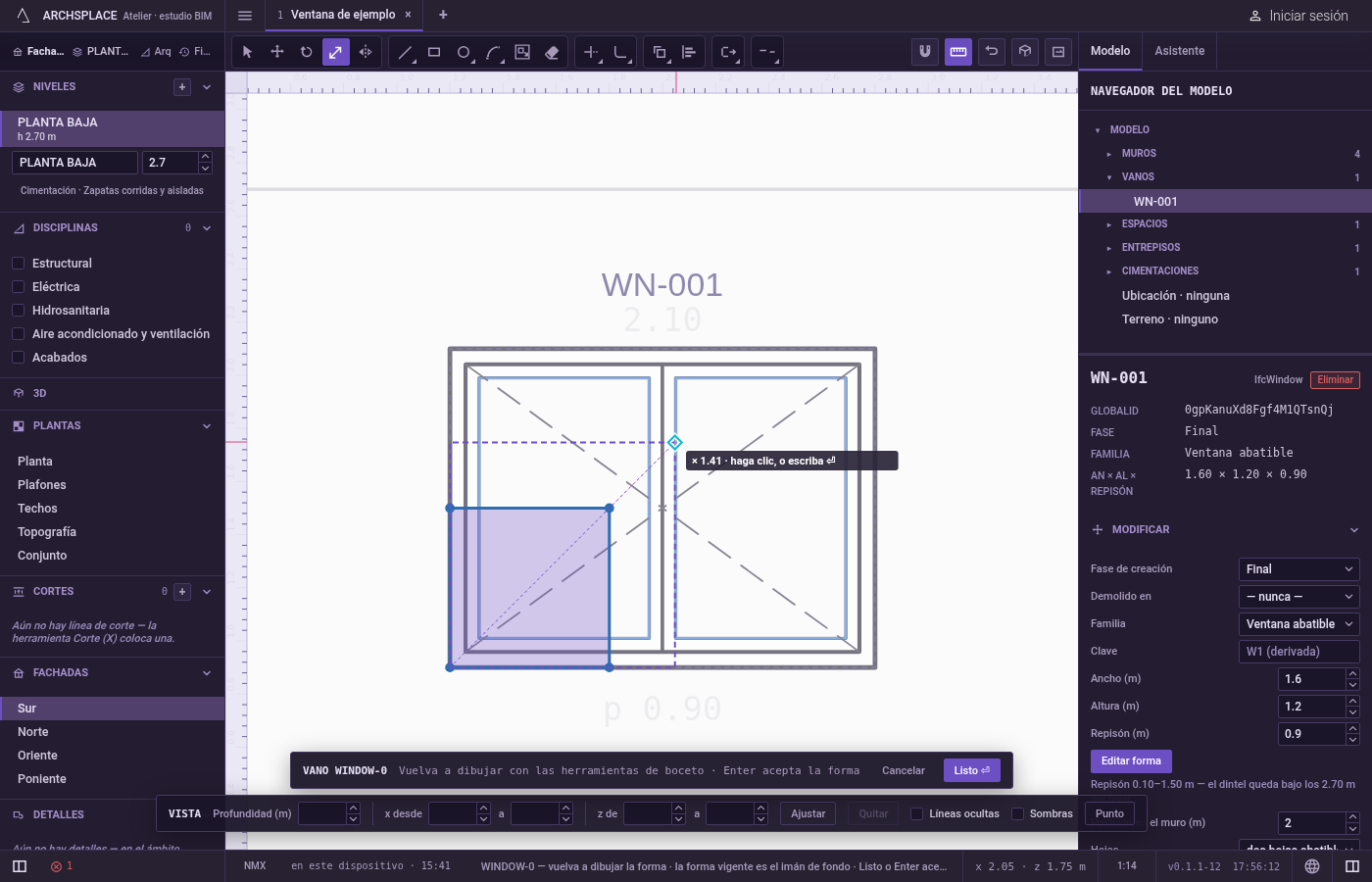

Haga clic en la referencia. Su distancia al centro es el tamaño del que parte: un factor de uno.
Haga clic en el nuevo tamaño, o escriba un factor. Una vista previa sigue al puntero y la indicación muestra el factor, por ejemplo × 1.25. Haga clic para escalar, con Ctrl presionada para conservar el original. O escriba el factor y presione Enter: 2 duplica, 0.5 reduce a la mitad.

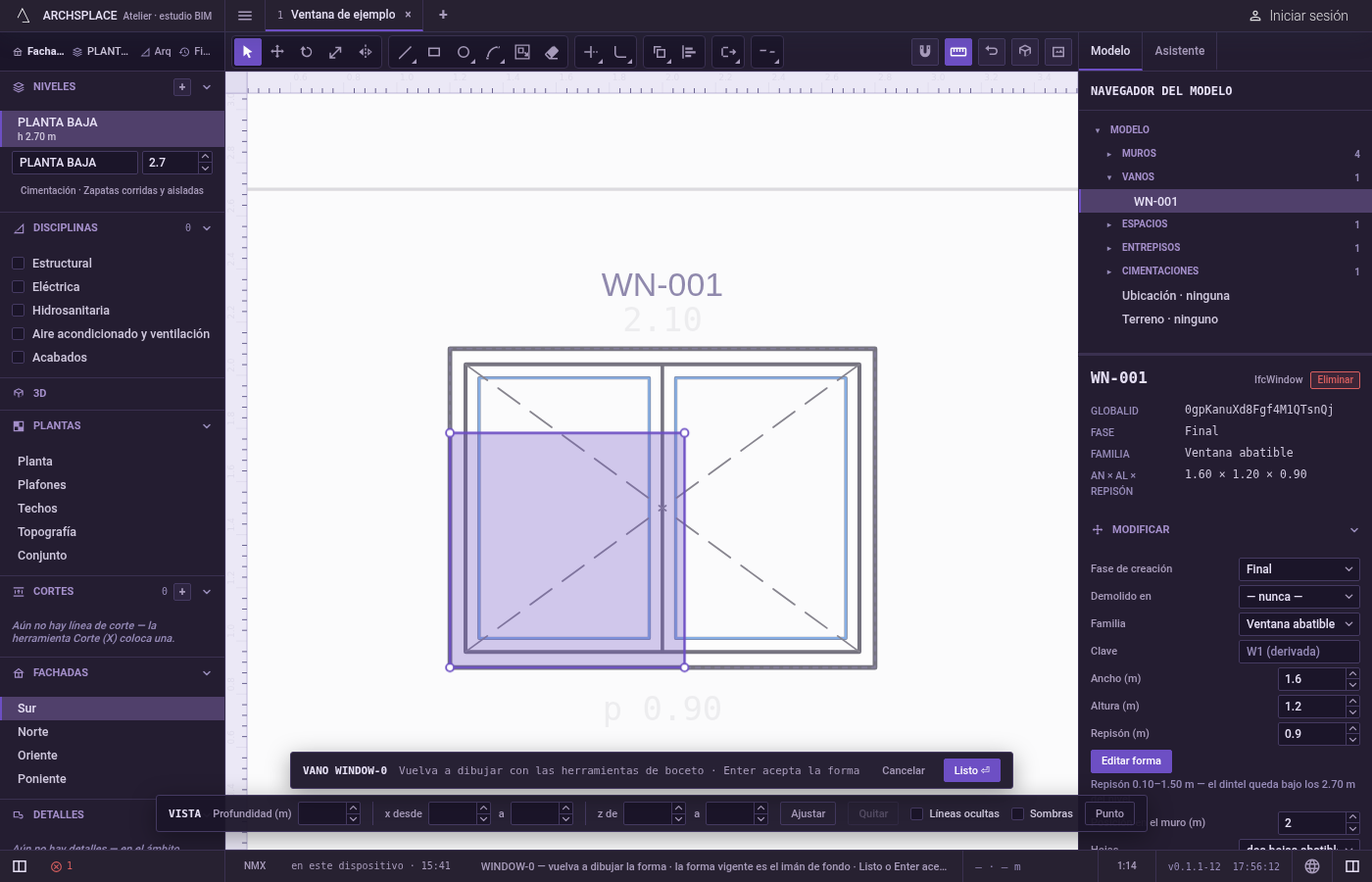

Continúe. Una vez escalado, el editor regresa a Seleccionar y suelta lo que tenía en la mano.

Qué rechaza

Una referencia sobre el centro. Un clic sobre el centro para la referencia no hace nada; no habría un tamaño del cual partir.
Un factor escrito antes de la referencia. Los dígitos cuentan una vez fijado el centro, pero el factor solo se toma después de la referencia. Escritos antes, Enter los descarta.
Un factor de cero o menos. Un 0 o un número negativo escritos se descartan y nada cambia.
Escalar en una sola dirección. Escala siempre es igual en ambas direcciones. Use Estirar para mover un solo lado.
Una copia a partir de un factor escrito. Un factor escrito siempre escala el original.
La forma vigente. La forma atenuada detrás de su dibujo nunca cambia de tamaño.
La curvatura de una curva con un solo extremo movido. Una curva conserva su curvatura solo cuando se mueven sus dos extremos. Con un solo extremo en la mano, ese lado queda recto.

Esc descarta los puntos dados y luego suelta lo que tiene en la mano; sin nada pendiente, cierra el editor y descarta el dibujo.

Qué escribe en el contrato

Nada hasta que presiona Listo. Escalar solo cambia el dibujo dentro del editor, donde Ctrl+Z lo recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Cada punto tomado se aleja o se acerca al centro según el factor y se redondea al milímetro. La flecha de una curva no cambia, porque un arco escalado es el mismo arco, más grande o más chico.

Relacionado

Preguntas frecuentes

¿Cómo hago mi boceto exactamente a la mitad de tamaño?

Presione S y luego C rápidamente, haga clic en el centro, haga clic en un punto de referencia, luego escriba 0.5 y presione Enter. El factor solo se puede escribir una vez definida la referencia.

¿Cómo escalo una forma para que un lado llegue a un punto dado?

Haga clic en el centro en un extremo de ese lado, haga clic en el otro extremo como referencia y luego haga clic en el punto al que debe llegar. El factor es la nueva distancia desde el centro dividida entre la distancia de referencia.

¿Puedo estirar una forma en una sola dirección?

No con Escala: siempre escala igual en todas las direcciones. Use Estirar para mover solo las esquinas de un lado.
